برد کنترل یونیت فیلر پود FU3.2 با کد 627870CA برای ماشینهای بافندگی ایرجت سوداکوما بهکار میرود. هنگام سفارش از فراتکس پارتس، کد کامل، چیدمان سوکتها، جهت نصب، مدل و سریال دستگاه را با قطعه قبلی و Parts Book تطبیق دهید.
توضيحات و نقد و بررسی برد یونیت حسگر پود FU3.2 سوداکوما کد 627870CA
برد یونیت حسگر پود FU3.2 سوداکوما کد 627870CA این برد رابط و کنترل یونیت فیلر پود در ماشین بافندگی ایرجت سوداکوما است و ورودیها و تنظیمات مرتبط با کانالهای H1 و H2، سیگنال، حساسیت، گین و تایمینگ را در مجموعه FU3.2 در اختیار اپراتور و مدار کنترل قرار میدهد. معیار اصلی سفارش، تطبیق کامل کد 627870CA، نام FU3.2، چیدمان سوکتها، جهت نصب و Parts Book همان دستگاه است؛ مشابهت ظاهری یا یکسان بودن کد پایه برای جایگزینی کافی نیست.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | برد یونیت حسگر پود FU3.2 سوداکوما کد 627870CA |
| نام انگلیسی | TSUDAKOMA FU3.2 Weft Feeler Unit Board, Part No. 627870CA |
| کد کامل | 627870CA |
| کد پایه | 627870 — پسوند CA باید حفظ و تطبیق داده شود |
| نوع قطعه | برد کنترل و رابط یونیت فیلر پود FU3.2 |
| ماشین تأییدشده | ماشین بافندگی ایرجت سوداکوما مجهز به FU3.2، مشروط به تطبیق کد کامل و Parts Book |
| کارکرد عمومی | رابط تنظیم و پایش سیگنالهای فیلر H1/H2، حساسیت، گین، اینترلاک و تایمینگ در مجموعه تشخیص پود |
| معیار سفارش | کد 627870CA، عنوان FU3.2، آرایش ترمینالها و سوکتها، جهت نصب، مدل و سریال ماشین و مرجع Parts Book |
برد FU3.2 سوداکوما کد 627870CA چیست؟

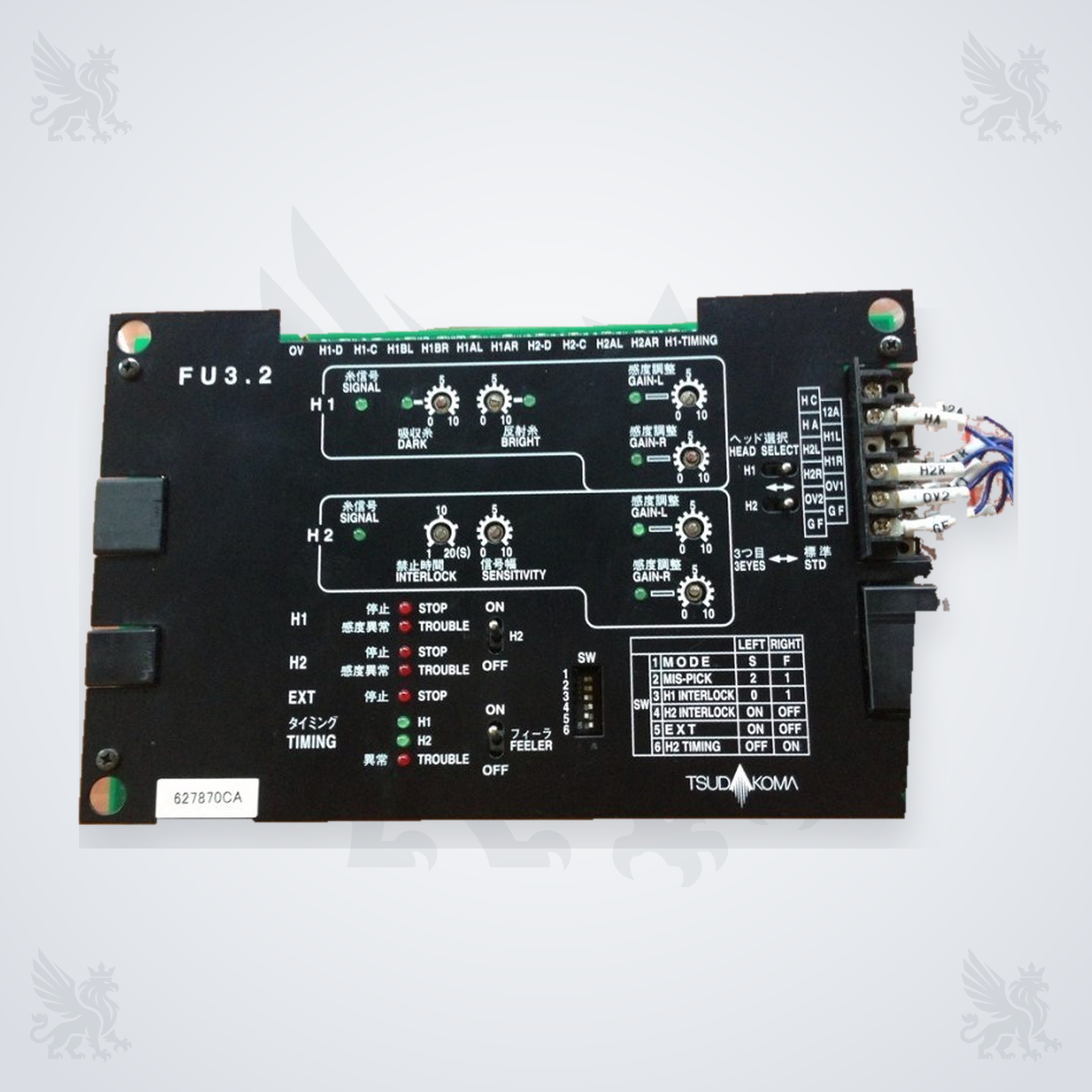

برد FU3.2 یک ماژول الکترونیکی مرتبط با یونیت فیلر یا حسگر پود در ماشین بافندگی ایرجت سوداکوما است. روی پنل قطعه، کانالهای H1 و H2، نشانگرهای سیگنال و خطا، کنترلهای حساسیت و گین، انتخاب هد، اینترلاک و تایمینگ دیده میشوند. همین نوشتهها و کد کامل 627870CA مهمترین شناسههای فنی برای تشخیص قطعه هستند.
نقش برد در سیستم تشخیص پود
این برد بین هدهای فیلر، کابلها و مدار کنترل دستگاه قرار میگیرد و امکان تنظیم و مشاهده وضعیت سیگنالهای مرتبط با تشخیص پود را فراهم میکند. عملکرد صحیح آن به سلامت هدهای H1/H2، کابلها، کانکتورها، تغذیه و تنظیمات دستگاه وابسته است؛ بنابراین توقف یا هشدار پود بهتنهایی خرابی برد را ثابت نمیکند و مجموعه قطعات مجاور باید بهصورت یک سیستم بررسی شود.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین یا مرجع | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| ماشین ایرجت سوداکوما مجهز به FU3.2 | سازگاری مشروط | تطبیق 627870CA، آرایش کانکتورها، Parts Book، مدل و سریال ماشین |
| مدلهای خانواده ZA یا ZAX | مدل دقیق برای این کد تأیید نشده است | ارسال صفحه Parts Book یا تصویر برد نصبشده همراه با پلاک ماشین |
| 627870BA | جایگزینی مستقیم تأیید نشده است | مقایسه بازنگری برد، قطعات روی PCB، سوکتها و تأیید فنی سازنده یا Parts Book |
روش شناسایی کد و بازنگری صحیح
برچسب 627870CA و چاپ FU3.2 را روی قطعه قبلی بررسی کنید و پسوند CA را حذف یا با پسوند دیگری جایگزین نکنید. سپس محل ترمینالها، تعداد و ترتیب سوکتها، نوشتههای H1/H2، کلیدهای تنظیم، ابعاد کلی، نقاط نصب و جهت قرارگیری برد را با تصویر و Parts Book همان دستگاه مقایسه کنید. مدل و سریال ماشین نیز باید در استعلام ثبت شود.
نشانههای نیاز به بررسی فنی
هشدار عیبیابی: خاموش ماندن غیرعادی نشانگرهای H1/H2، هشدارهای تکراری فیلر، تغییرناپذیری تنظیمات، قطعووصلی کانکتورها، آثار حرارتی یا خوردگی میتواند بررسی برد را ضروری کند؛ اما هیچیک از این نشانهها بهتنهایی خرابی 627870CA را ثابت نمیکند. هدهای فیلر، کابلها، ترمینالها، تغذیه، اتصال زمین و تنظیمات ماشین نیز باید کنترل شوند.
ثبت زمان و شرایط وقوع خطا، مقایسه با سوابق سرویس و کنترل قطعات مجاور، احتمال تعویض غیرضروری برد را کاهش میدهد. اگر خطا پس از تعویض قطعهای دیگر یا جابهجایی کابل ایجاد شده است، همان تغییرات باید در مسیر عیبیابی بررسی شوند.
راهنمای نصب، نگهداری و ایمنی
- پیش از باز کردن تابلو، انرژی دستگاه را مطابق دستورالعمل ایمنی ماشین قطع و قفلگذاری کنید و از نبود انرژی ناخواسته اطمینان بگیرید.
- پیش از جدا کردن سیمها و سوکتها، از جهت نصب و محل هر کانکتور عکس بگیرید و برچسبگذاری کنید.
- برد را با حفاظت مناسب در برابر الکتریسیته ساکن جابهجا کنید و به قطعات الکترونیکی، مسیرها و پایهها فشار وارد نکنید.
- سوکت، سوراخ نصب یا کابل را با خمکاری، سوراخکاری یا فشار اجباری سازگار نکنید؛ هر اختلاف هندسی نشانه نیاز به بازبینی کد و بازنگری است.
- مقادیر تنظیم، جهت کلیدها و روش آزمون را از دفترچه سرویس و سوابق همان ماشین بگیرید؛ عدد یا تنظیم دستگاه دیگر را بدون تأیید منتقل نکنید.
- پس از نصب، اتصالات و نشیمنها را کنترل کنید و پیش از تولید کامل، آزمون دستی یا حرکت آهسته مجاز در دستورالعمل ماشین را انجام دهید.
نگهداری سوابق خطا، بررسی دورهای کانکتورها و تعیین موجودی یدکی بر اساس مصرف واقعی خط تولید، از تکرار خرابی و مصرف غیرضروری قطعات جلوگیری میکند.
اطلاعات لازم برای استعلام و سفارش
برای بررسی سریعتر توسط فراتکس پارتس، عکس واضح از روی برد و پشت PCB، نمای نزدیک برچسب 627870CA، تصویر چاپ FU3.2، محل تمام سوکتها و سیمها، مدل و سریال ماشین، تصویر پلاک دستگاه، صفحه مرتبط Parts Book و شرح خطا یا کد آلارم را ارسال کنید. اگر برد قبلی پسوند دیگری مانند BA دارد، آن را جداگانه اعلام کنید.
پرسشهای متداول
آیا کد 627870 برای سفارش کافی است؟
خیر. پسوند CA بخشی از شناسه این قطعه است و باید کد کامل 627870CA همراه با FU3.2 و چیدمان کانکتورها تطبیق داده شود.
آیا 627870BA مستقیماً جایگزین 627870CA است؟
جایگزینی مستقیم تأیید نشده است. تفاوت پسوند میتواند به بازنگری برد مربوط باشد و باید با Parts Book یا تأیید فنی سازنده بررسی شود.
این برد برای کدام مدل سوداکوما مناسب است؟
برای ماشین ایرجت سوداکوما مجهز به FU3.2 و کد کامل 627870CA قابل بررسی است. مدل دقیق بدون Parts Book و سریال ماشین بهصورت قطعی اعلام نمیشود.
آیا خطای فیلر همیشه از برد FU3.2 است؟
خیر. هدهای H1/H2، کابل، سوکت، تغذیه، اتصال زمین و تنظیمات نیز میتوانند در ایجاد خطا نقش داشته باشند و باید همزمان بررسی شوند.
استعلام برد FU3.2 از فراتکس پارتس برای تطبیق دقیق برد یونیت حسگر پود سوداکوما کد 627870CA، عکس دو طرف قطعه، نمای نزدیک کد، مدل و سریال ماشین، تصویر پلاک دستگاه و صفحه Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید.
منابع فنی
- کد و نام روی نمونه تصویری قطعه: 627870CA / FU3.2.
- فهرست رسمی محصولات ماشینآلات نساجی TSUDAKOMA برای تأیید حوزه ماشینهای ایرجت سازنده؛ این صفحه بهتنهایی سازگاری کد قطعه با یک مدل مشخص را اثبات نمیکند.
- مرکز رسمی کاتالوگ و ارتباط با TSUDAKOMA برای دریافت مرجع فنی و تأیید بازنگری متناسب با سریال ماشین.
