سنسور FDP سوداکوما کد 625903DA / 625A40AA

توضيحات و نقد و بررسی سنسور FDP سوداکوما کد 625903DA / 625A40AA

سنسور FDP سوداکوما کد 625903DA / 625A40AA این قطعه یک سنسور نوری در مجموعه FDP ماشین بافندگی سوداکوما است. کد 625903DA روی نمونه تصویری خوانا است و 625A40AA به‌عنوان کد مرتبط محصول ارائه شده؛ بااین‌حال، هم‌ارزی یا جایگزینی مستقیم دو کد و سازگاری با مدل مشخص باید از Parts Book همان ماشین تأیید شود.

مشخصه	اطلاعات فنی
نام فارسی	سنسور FDP سوداکوما کد 625903DA / 625A40AA
نام انگلیسی	TSUDAKOMA FDP Sensor, Part Nos. 625903DA / 625A40AA
کد خوانا روی نمونه	625903DA
کد مرتبط ارائه‌شده	625A40AA — هم‌ارزی مستقیم با 625903DA تأیید نشده است
نوع قطعه	سنسور نوری مجموعه اندازه‌گیری و ذخیره نخ پود FDP
اطلاعات روی پلاک	TYPE FDP SENSOR — Tc=25°C — 32 µW — 780 nm
سازنده درج‌شده	TSUDAKOMA Corp.
ماشین تأییدشده	ماشین سوداکوما که کد کامل قطعه در Parts Book همان مدل و سریال درج شده باشد
کارکرد عمومی	ارسال سیگنال نوری مرتبط با پایش در مجموعه FDP؛ وظیفه و تنظیم دقیق تابع بازنگری و مدار همان ماشین است
معیار سفارش	کد و بازنگری کامل، پلاک، شکل بدنه، کابل و سوکت، اتصال جانبی، جهت نصب، مدل، سریال و Parts Book

سنسور FDP سوداکوما کد 625903DA / 625A40AA چیست؟

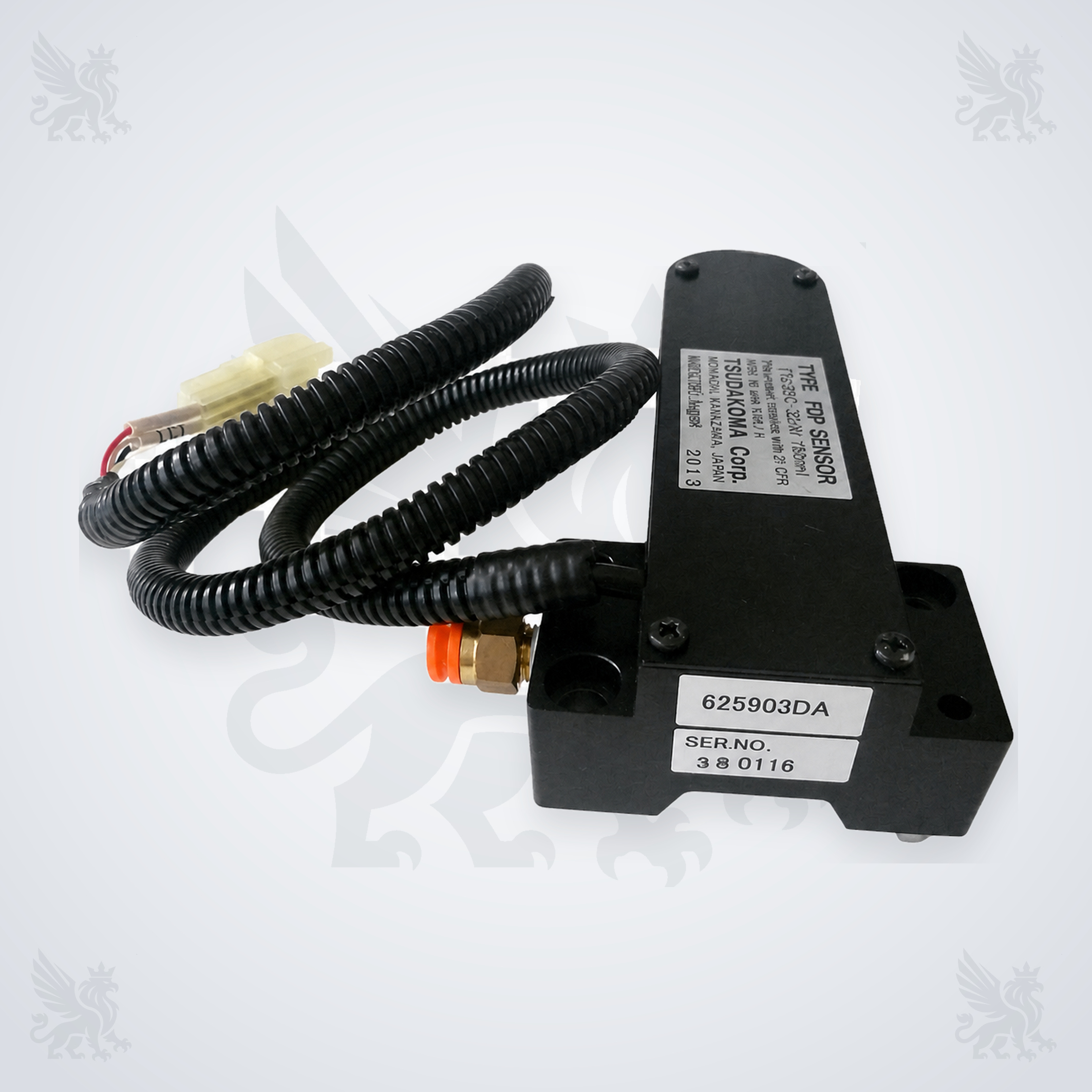

این قطعه یک ماژول سنسور نوری با بدنه مشکی، کابل محافظ خرطومی، سوکت الکتریکی، اتصال جانبی و نقاط نصب است. روی پلاک اصلی عبارت TYPE FDP SENSOR و نام TSUDAKOMA Corp. دیده می‌شود. روی برچسب جلوی نمونه نیز کد 625903DA و شماره سریال درج شده است. کد 625A40AA روی نمای قابل مشاهده نمونه وجود ندارد و باید در Parts Book یا برچسب قطعه نصب‌شده کنترل شود.

نقش سنسور در مجموعه FDP

سامانه FDP در ماشین‌های بافندگی سوداکوما برای اندازه‌گیری و ذخیره نخ پود در مسیر تغذیه به کار می‌رود. اسناد رسمی سوداکوما برای نسل‌های جدید این مجموعه، وجود سنسورهای پایش ذخیره و وضعیت نخ را توضیح می‌دهند. این قطعه سیگنالی را برای کنترل مرتبط با مجموعه FDP فراهم می‌کند، اما نوع ورودی و خروجی، منطق کنترل، محل نصب و روش تنظیم این بازنگری باید فقط از نقشه برق و دفترچه سرویس همان مدل تعیین شود.

سازگاری با ماشین‌های بافندگی سوداکوما

ماشین یا مرجع	وضعیت	کنترل پیش از سفارش
ماشین سوداکوما دارای کد 625903DA در Parts Book	قابل تطبیق پس از کنترل کامل	پلاک قطعه، مدل و سریال، کابل، سوکت، اتصال جانبی و جهت نصب
ماشین سوداکوما دارای کد 625A40AA در Parts Book	نیازمند تطبیق با قطعه نصب‌شده	بررسی ارتباط این کد با 625903DA و مقایسه کامل مشخصات ظاهری و الکتریکی
ZAX001neo / ZW8200	وجود مجموعه FDP در منابع رسمی تأیید می‌شود؛ سازگاری مستقیم این کدها تأیید نشده است	صفحه Parts Book همان مدل، شماره سریال ماشین و کد دقیق سنسور نصب‌شده

روش شناسایی کد و بازنگری صحیح

در تصویر مرجع، کد 625903DA روی برچسب جلوی بدنه خوانا است. برای تطبیق سفارش، تنها شباهت ظاهری کافی نیست: کد و پسوند کامل، نوشته‌های پلاک، مقدارهای 32 µW و 780 nm، شکل و تعداد نقاط نصب، طول و مسیر کابل، نوع سوکت، رنگ و فرم اتصال جانبی، جهت خروج کابل و جایگاه سنسور در مجموعه FDP را مقایسه کنید. شماره سریال ماشین و صفحه مربوط در Parts Book باید همراه عکس قطعه قبلی بررسی شود.

نشانه‌های نیاز به بررسی فنی

هشدار عیب‌یابی: توقف یا خطای مرتبط با FDP، ناپایداری سیگنال، اعلام متناوب وضعیت نخ، قطع‌شدن کابل یا آلودگی مسیر نوری می‌تواند بررسی سنسور را ضروری کند؛ اما این نشانه‌ها به‌تنهایی خرابی سنسور 625903DA یا 625A40AA را ثابت نمی‌کنند. تغذیه، سوکت، کابل، تنظیم مکانیکی، مسیر نخ، کنترلر و قطعات مجاور نیز باید بررسی شوند.

پیش از تعویض، وضعیت خطا و شرایط رخداد آن ثبت شود. کابل از نظر له‌شدگی، بریدگی و کشش، سوکت از نظر شل‌شدن یا خوردگی، محل نصب از نظر جابه‌جایی و سطح نوری از نظر آلودگی کنترل شود. رفع علت مکانیکی یا آلودگی می‌تواند از تعویض غیرضروری قطعه و تکرار خطا جلوگیری کند.

راهنمای نصب، نگهداری و ایمنی

پیش از جداسازی سنسور، برق و انرژی‌های مرتبط ماشین را طبق دستورالعمل ایمنی قطع و قفل‌گذاری کنید.
از جهت نصب، مسیر کابل، محل سوکت و فاصله قطعه با اجزای مجاور عکس بگیرید و وضعیت اولیه را علامت‌گذاری کنید.
به خروجی یا مسیر نوری نگاه مستقیم نکنید و سنسور را خارج از شرایط نصب‌شده و دستورالعمل سرویس برق‌دار نکنید.
سطح نوری را فقط با روش و ماده مجاز در دفترچه همان ماشین تمیز کنید؛ از خراش‌دادن، حلال نامشخص و فشار مستقیم بپرهیزید.
کابل و سوکت را نکشید، نپیچانید و برای سازگارکردن قطعه خم یا سوراخ‌کاری اجباری انجام ندهید.
پس از نصب، نشیمن، بست‌ها و مسیر کابل را کنترل کنید و آزمون را مطابق دفترچه با حرکت دستی یا سرعت مجاز پایین آغاز کنید.

ثبت مدل ماشین، کد سنسور، تاریخ تعویض و علت خرابی در سوابق نگهداری، همراه با کنترل قطعات مجاور و مصرف واقعی، به مدیریت دقیق‌تر موجودی سنسورهای FDP در فراتکس پارتس و واحد نگهداری کمک می‌کند.

اطلاعات لازم برای استعلام و سفارش

برای استعلام از فراتکس پارتس، عکس واضح از تمام برچسب‌ها و کدها، نمای کامل سنسور، سوکت، کابل، اتصال جانبی و نقاط نصب، مدل و سریال ماشین، تصویر پلاک دستگاه، صفحه Parts Book، جهت نصب و شرح دقیق خطا را ارسال کنید. اگر کد درخواست‌شده 625A40AA است، تصویر کد روی قطعه قبلی و سند ارتباط آن با 625903DA نیز ضروری است.

پرسش‌های متداول

کدام کد روی سنسور تصویر دیده می‌شود؟

کد 625903DA روی برچسب جلوی بدنه خوانا است. کد 625A40AA روی نمای مرجع دیده نمی‌شود و باید با Parts Book یا قطعه نصب‌شده تطبیق داده شود.

آیا 625A40AA جایگزین مستقیم 625903DA است؟

جایگزینی مستقیم تأیید نشده است. کد کامل، پلاک، کابل، سوکت، مشخصات نوری و مستندات هر دو قطعه باید مقایسه شوند.

آیا این سنسور برای ZAX001neo یا ZW8200 مناسب است؟

منابع رسمی وجود مجموعه FDP در این مدل‌ها را نشان می‌دهند، اما سازگاری این دو کد با آن‌ها اثبات نشده است؛ Parts Book و سریال ماشین باید بررسی شود.

آیا خطای FDP همیشه از سنسور است؟

خیر. کابل، سوکت، تغذیه، تنظیم محل نصب، آلودگی مسیر نوری، مسیر نخ و کنترلر می‌توانند نشانه مشابه ایجاد کنند.

استعلام سنسور FDP از فراتکس پارتس برای تطبیق سنسور FDP سوداکوما کد 625903DA / 625A40AA، عکس قطعه و پلاک، کد کامل، سوکت و کابل، مدل و سریال ماشین، جهت نصب و صفحه Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید.

منابع فنی

پلاک و برچسب خوانای نمونه تصویری: TYPE FDP SENSOR، TSUDAKOMA Corp.، 625903DA، 32 µW، 780 nm.
صفحه رسمی ZAX001neo در وب‌سایت TSUDAKOMA برای معرفی مجموعه FDP-A IV و سنسورهای مرتبط؛ این صفحه سازگاری کدهای حاضر را اثبات نمی‌کند.
صفحه رسمی ZW8200 در وب‌سایت TSUDAKOMA برای شرح سامانه اندازه‌گیری و ذخیره FDP-A IV W و سنسور ذخیره نخ؛ این صفحه مدرک جایگزینی مستقیم 625903DA یا 625A40AA نیست.
