باکس نمایشگر و کنترل سوداکوما کد 625825-73

باکس نمایشگر و کنترل سوداکوما کد 625825-73 چیست؟

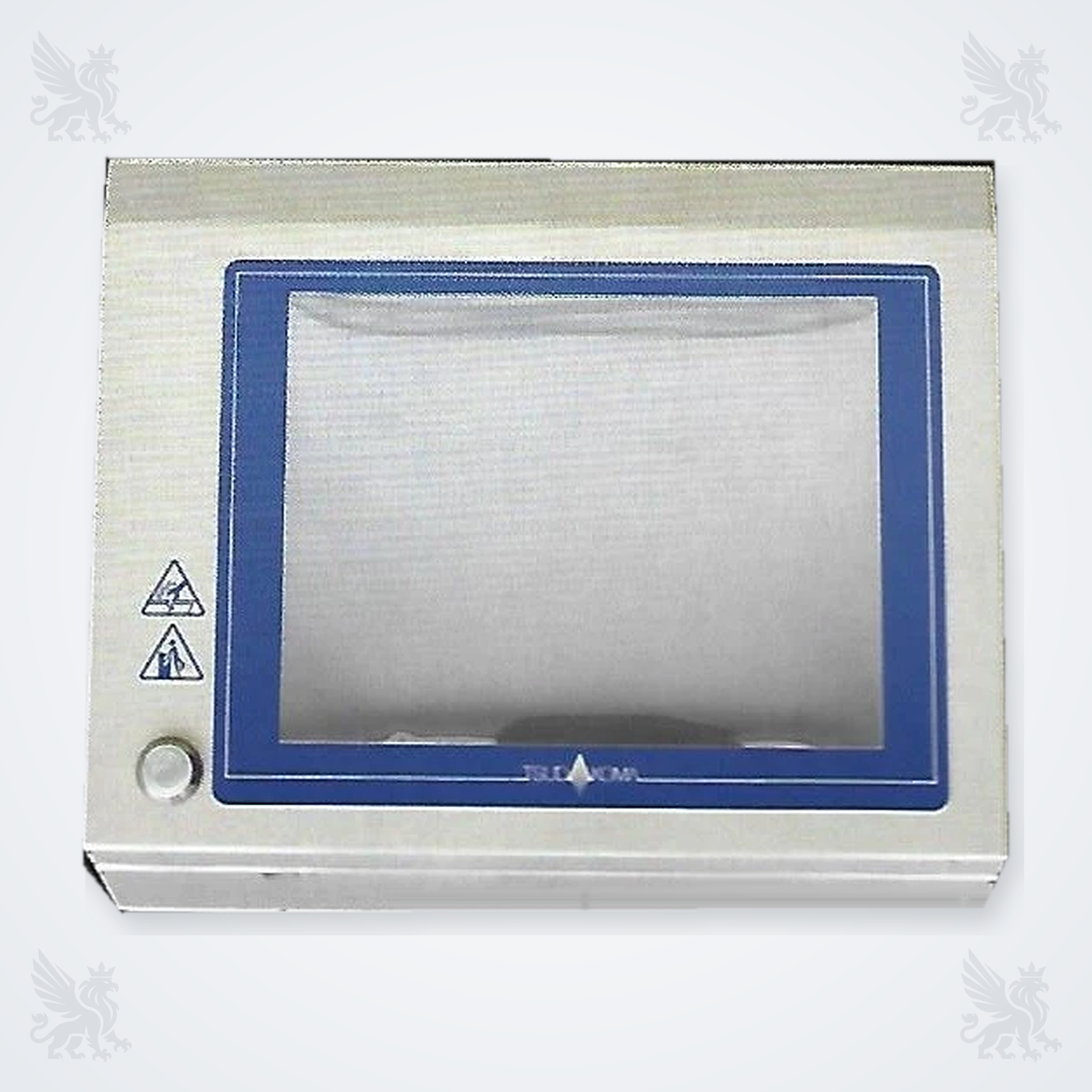

این قطعه یک مجموعه نمایشگر و محفظه کنترل برای رابط میان اپراتور و سیستم کنترل ماشین بافندگی است. در نمای جلوی نمونه، یک صفحه نمایش بزرگ با قاب آبی، یک کلید گرد، دو نشان هشدار و علامت TSUDAKOMA دیده می‌شود. کد 625825-73 از عنوان مرجع قطعه به دست آمده و روی همین نمای جلو خوانا نیست؛ به همین دلیل تأیید برچسب پشت یا صفحه مربوط در Parts Book اهمیت دارد.

نقش در رابط اپراتوری و سیستم کنترل

نمایشگر اپراتوری می‌تواند برای مشاهده وضعیت ماشین، هشدارها، داده‌های عملکرد و تنظیمات مجاز به کار رود. منبع رسمی سوداکوما نیز نقش عمومی Navi-board را در نمایش اطلاعات، انجام تنظیمات و دسترسی به راهنمای نگهداری توضیح می‌دهد؛ با این حال، این توضیح فقط کارکرد عمومی رابط‌های جدید سوداکوما را نشان می‌دهد و سازگاری کد 625825-73 با مدل خاصی را ثابت نمی‌کند. امکانات دقیق این باکس به نسل کنترل، نرم‌افزار و بازنگری سخت‌افزار ماشین وابسته است.

سازگاری با ماشین‌های بافندگی سوداکوما

چگونه نسخه صحیح را تشخیص دهیم؟


• کد کامل 625825-73 را همراه با پسوند -73 در Parts Book یا برچسب پشت قطعه کنترل کنید.

• عرض و ارتفاع قاب، اندازه پنجره نمایشگر، محل کلید گرد، دو علامت هشدار و نشان جلویی را مقایسه کنید.

• تعداد، نوع، جهت و شماره سوکت‌های پشت، کابل‌ها، پایه‌ها و سوراخ‌های نصب را ثبت کنید.

• مدل و شماره محصول روی پلاک ماشین را همراه با صفحه قطعه در Parts Book ارسال کنید.

• اگر برچسب بازنگری، نسخه برد یا نرم‌افزار دیده می‌شود، آن را جداگانه با قطعه قبلی تطبیق دهید.


نشانه‌های نیاز به بررسی فنی

آثار رطوبت، خوردگی، ضربه، گرمای غیرعادی، شکستگی قاب یا شل‌شدن اتصال می‌تواند بررسی تخصصی را ضروری کند. پیش از تعویض، وضعیت نمایشگر، پیام خطا و رفتار ماشین را ثبت کنید تا علت اصلی از خرابی‌های زنجیره تغذیه یا ارتباط تفکیک شود.

نصب، نگهداری و ایمنی


1. ماشین را متوقف و منابع انرژی را مطابق روش ایمن کارخانه قطع، قفل و برچسب‌گذاری کنید.

2. زمان تخلیه تعیین‌شده در مدارک ماشین را رعایت کنید و پیش از جداسازی از نمای پشت، کابل‌ها و جهت سوکت‌ها عکس بگیرید.

3. پنل و بردهای داخلی را با حفاظت مناسب در برابر الکتریسیته ساکن جابه‌جا کنید و به سطح نمایشگر فشار وارد نکنید.

4. سوکت‌ها را از بدنه خودشان بگیرید؛ کابل را نکشید و قاب یا اتصال را با خم‌کاری و فشار اجباری سازگار نکنید.

5. برای پاک‌کردن سطح نمایشگر فقط از روش مجاز در دفترچه ماشین استفاده کنید و مایع را مستقیم روی پنل نریزید.

6. پس از نصب، اتصالات، ارت و نشیمن قاب را کنترل و سپس آزمون مجاز دستی یا حرکت آهسته را طبق دستورالعمل انجام دهید.


اطلاعات لازم برای استعلام از فراتکس پارتس

برای تطبیق دقیق، عکس واضح از نمای جلو و پشت باکس، نمای نزدیک همه برچسب‌ها، کد کامل، تصویر سوکت‌ها و کابل‌ها، ابعاد قاب، مدل و شماره محصول ماشین، پلاک دستگاه، صفحه Parts Book و شرح نشانه خرابی یا پیام هشدار را برای فراتکس پارتس ارسال کنید.

پرسش‌های متداول

منابع فنی


• صفحه رسمی ZAX9200i سوداکوما؛ فقط برای توضیح نقش عمومی Navi-board در نمایش اطلاعات، تنظیمات و راهنمای نگهداری، نه تأیید سازگاری کد 625825-73.

• کاتالوگ رسمی ZAX9200i سوداکوما؛ مرجع تکمیلی برای کارکرد عمومی Navi-board، نه مدرک جایگزینی مستقیم این قطعه.

• راهنمای رسمی سفارش قطعات سوداکوما؛ تأکید بر اطلاعات پلاک ماشین و Parts Book برای شناسایی قطعه.

• فرم رسمی تماس بخش ماشین‌آلات نساجی سوداکوما برای استعلام فنی بر اساس مشخصات ماشین.
