ماژول سروو WBS-C سوداکوما با کد مرجع 625711-72 برای بررسی در سامانه ترمز پود ماشین بافندگی است. سفارش باید با Parts Book، شماره محصول، پنل WBS-C، برد TS-460A-B و چیدمان ترمینالهای 5V تا FG تطبیق داده شود.
توضيحات و نقد و بررسی ماژول سروو WBS-C سوداکوما کد 625711-72
ماژول سروو WBS-C سوداکوما کد 625711-72
این مجموعه برای بررسی در سامانه ترمز پود WBS ماشین بافندگی سوداکوما عرضه میشود و شامل پنل دارای نشان WBS-C و برد الکترونیکی با نوشته قابل مشاهده TS-460A-B است. کد مرجع 625711-72 در تصاویر روی قطعه خوانا نیست؛ بنابراین کد کامل، صفحه Parts Book، شماره محصول ماشین، نسخه پنل، برد و چیدمان ترمینالها باید پیش از سفارش تطبیق داده شوند.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | ماژول سروو WBS-C سوداکوما کد 625711-72 |
| نام انگلیسی | TSUDAKOMA WBS-C Servo Module, Code 625711-72 |
| کد کامل مرجع | 625711-72؛ این کد در تصاویر روی قطعه خوانا نیست و باید با Parts Book یا برچسب قطعه تأیید شود |
| کد پایه پژوهشی | 625711؛ پسوند -72 بخشی از کد سفارش است و نباید حذف شود |
| نشان پنل | WBS-C و چراغ دارای نوشته TRBL |
| نوشته قابل مشاهده برد | TS-460A-B و برچسب B4503C |
| ترمینالهای قابل مشاهده | 5V, GND, SIO1, SIO2, SG, SIO3, SIO4, FG؛ نام ترمینال مشاهدهشده است و بهتنهایی مشخصات تغذیه را اثبات نمیکند |
| نوع قطعه | ماژول سروو و برد کنترل مرتبط با سامانه ترمز پود |
| ماشین تأییدشده | مدل مشخصی برای کد 625711-72 در منابع رسمی عمومی تأیید نشد |
| معیار اصلی سفارش | کد کامل، Parts Book، شماره محصول ماشین، نسخه WBS، نوشته برد، ترتیب ترمینالها، سوکتها و محل نصب |
ماژول سروو WBS-C سوداکوما کد 625711-72 چیست؟

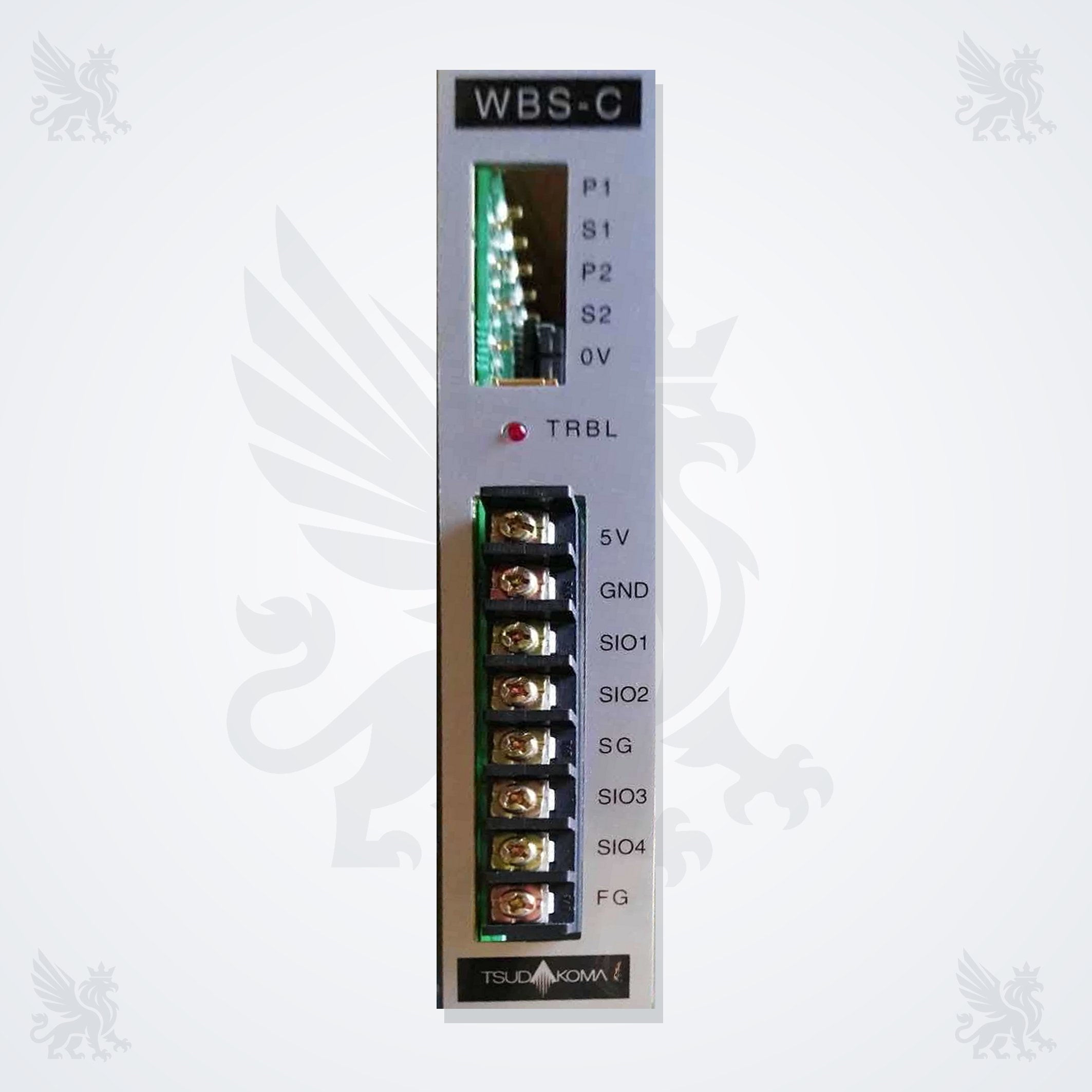

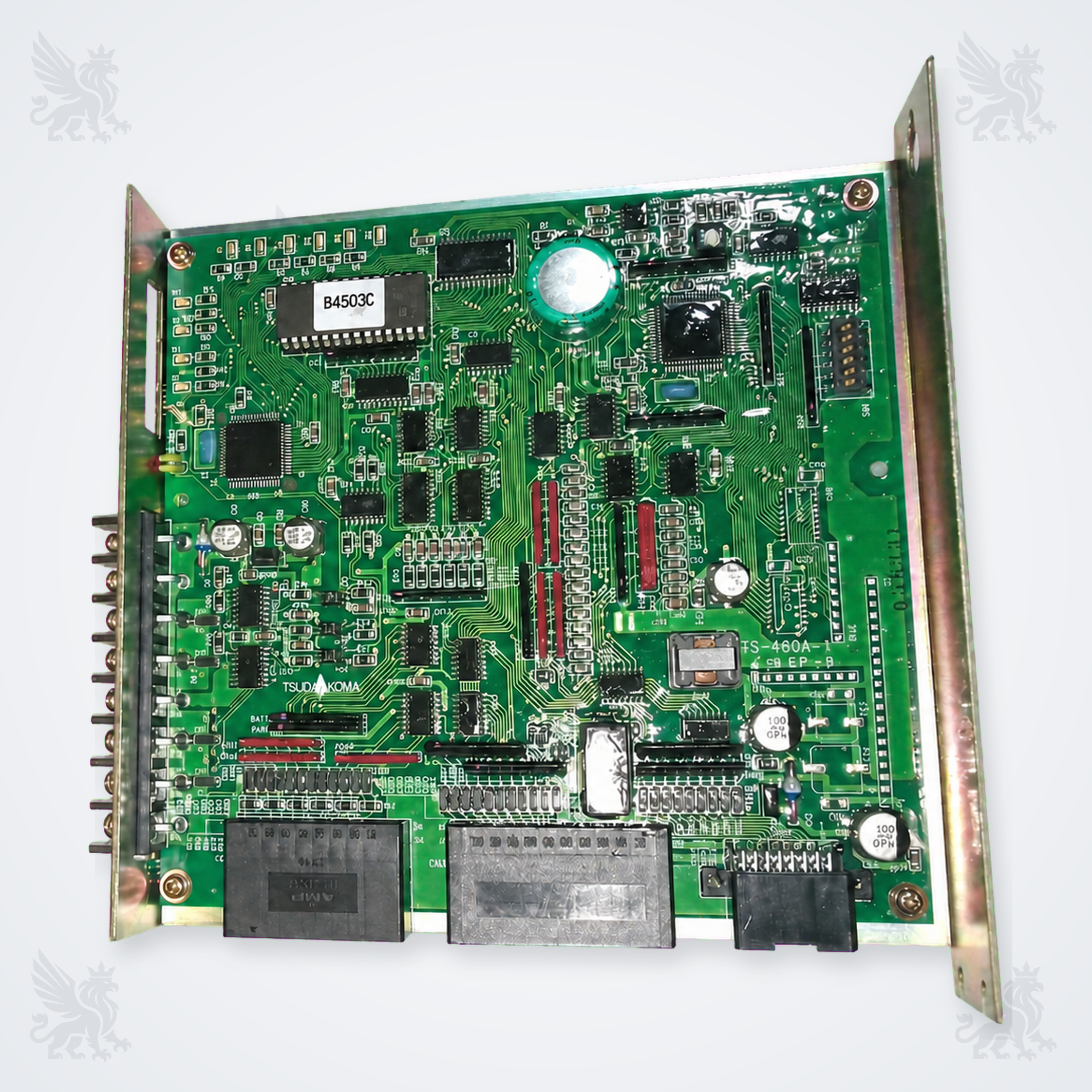

این محصول یک مجموعه الکترونیکی برای بررسی در سامانه WBS یا ترمز پود است. پنل باریک آن نشان WBS-C، پنج وضعیت P1, S1, P2, S2, 0V، چراغ TRBL و هشت ترمینال پیچدار دارد. در تصویر دیگر، یک برد مدار چاپی مجزا با قابهای فلزی، کانکتورها، نشان سوداکوما، نوشته TS-460A-B و برچسب B4503C دیده میشود.
نقش WBS در سامانه پودگذاری
سوداکوما در منابع رسمی، WBS را Weft Brake System معرفی میکند. نقش عمومی این سامانه، اعمال ترمز کنترلشده روی پود برای کاهش تنش اوج در انتهای پودگذاری و کمک به جلوگیری از پود سفت یا شل است. در نسلهای جدیدتر، نسخه i-WBS میتواند زمان شروع ترمز را با شرایط پودگذاری هماهنگ کند. این توضیحات نقش عمومی سامانه را روشن میکنند، اما بهتنهایی ثابت نمیکنند که کد 625711-72 برای مدل خاصی مناسب است.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین یا وضعیت | نتیجه | کنترل پیش از سفارش |
|---|---|---|
| ماشین دارای کد 625711-72 و WBS-C در Parts Book همان شماره محصول | پس از تطبیق کامل قابل بررسی برای سفارش است | پلاک ماشین، صفحه قطعه، نسخه WBS، برد، ترمینالها و اتصالات |
| ماشین سوداکوما با WBS ولی بدون کد کامل | سازگاری تأیید نشده است | تشابه نام WBS برای اثبات یکسانبودن ماژول کافی نیست |
| نسخه i-WBS یا نسل دیگر | جایگزینی مستقیم تأیید نشده است | نامه جایگزینی رسمی یا تطبیق صریح کد در Parts Book ضروری است |
| برد دارای ظاهر مشابه یا نوشته نزدیک | ظاهر مشابه برای سفارش کافی نیست | کد، بازنگری PCB، سوکتها، ترمینالها و پیکربندی باید یکسان باشند |
چگونه نسخه صحیح WBS-C را تشخیص دهیم؟
- کد کامل 625711-72 را همراه با پسوند -72 در Parts Book یا برچسب قطعه تأیید کنید.
- نشان WBS-C، محل چراغ TRBL و ترتیب P1, S1, P2, S2, 0V را مقایسه کنید.
- ترتیب هشت ترمینال 5V, GND, SIO1, SIO2, SG, SIO3, SIO4, FG را بدون جابهجایی کنترل کنید.
- نوشته TS-460A-B، برچسب B4503C، کانکتورها، قابهای فلزی و محل سوراخهای نصب را تطبیق دهید.
- مدل، شماره محصول و اطلاعات پلاک ماشین را همراه با صفحه مربوط در Parts Book ثبت کنید.
- نسخه WBS-C را با i-WBS یا ماژول دارای پسوند دیگر معادل فرض نکنید.
نشانههای نیاز به بررسی فنی
هشدار عیبیابی: روشنشدن چراغ TRBL، پود سفت یا شل، شکستگی پود یا ناپایداری زمان رسیدن پود بهتنهایی خرابی ماژول 625711-72 را ثابت نمیکند. تغذیه، سیمکشی، حسگرها، تنظیم مکانیکی ترمز پود، اجزای ذخیره و رهاسازی نخ و بردهای مرتبط نیز باید بررسی شوند.
پیش از تعویض، وضعیت چراغها، کد خطا، نوع نخ، سرعت ماشین و زمان بروز عیب را ثبت کنید. شلشدگی ترمینال، اکسیدشدگی، آثار گرما، رطوبت، شکستگی سیم یا اتصال زمین نامناسب میتواند علائم مشابه ایجاد کند. اندازهگیری و آزمون باید فقط با نقشه برق و روش سرویس همان مدل انجام شود.
نصب، نگهداری و ایمنی
- ماشین را متوقف و همه منابع انرژی را طبق روش ایمن کارخانه قطع، قفل و برچسبگذاری کنید.
- زمان تخلیه مدار را رعایت کنید و نبود ولتاژ خطرناک را با روش تأییدشده بررسی کنید.
- پیش از جداسازی، از ترتیب سیمهای هر ترمینال و همه سوکتها عکس واضح بگیرید و آنها را شمارهگذاری کنید.
- برد را با حفاظت ضد الکتریسیته ساکن جابهجا کنید و به پایه قطعات، مسیرهای PCB و سطوح اتصال دست نزنید.
- هیچ سیمی را فقط بر اساس رنگ جابهجا نکنید و ترمینال یا سوکت را با فشار، سوراخکاری یا خمکاری سازگار نکنید.
- پس از نصب، ارت، قفل اتصالات و نبود ابزار آزاد را کنترل و سپس آزمون مجاز حرکت آهسته را طبق دفترچه ماشین انجام دهید.
اطلاعات لازم برای استعلام از فراتکس پارتس
برای تطبیق دقیق، عکس واضح از پنل و دو طرف برد، نمای نزدیک همه برچسبها، کد کامل، نوشته WBS-C و TS-460A-B، ترتیب ترمینالها و سوکتها، مدل و شماره محصول ماشین، پلاک دستگاه، صفحه Parts Book و شرح چراغ یا خطای مشاهدهشده را برای فراتکس پارتس ارسال کنید.
پرسشهای متداول
آیا کد 625711-72 روی قطعه دیده میشود؟
خیر. در تصاویر، WBS-C، TS-460A-B و B4503C خوانا هستند؛ کد 625711-72 باید با Parts Book یا برچسب دیگر تأیید شود.
این ماژول برای کدام مدل سوداکوما مناسب است؟
مدل مشخصی برای کد 625711-72 در منابع رسمی عمومی تأیید نشد. شماره محصول ماشین و صفحه Parts Book مبنای تطبیق هستند.
آیا WBS-C با i-WBS قابل تعویض است؟
جایگزینی مستقیم تأیید نشده است. نام مشابه سامانه، یکسانبودن سختافزار، ارتباطات یا پیکربندی را ثابت نمیکند.
آیا روشنشدن TRBL حتماً خرابی ماژول است؟
خیر. تغذیه، سیمکشی، حسگر، تنظیم مکانیکی ترمز، اتصال زمین و اجزای مرتبط باید پیش از تعویض بررسی شوند.
استعلام فنی و سفارش از فراتکس پارتس
برای بررسی ماژول سروو WBS-C سوداکوما کد 625711-72، تصاویر کامل پنل و برد، همه کدها، ترتیب ترمینالها، مدل و شماره محصول ماشین و صفحه Parts Book را ارسال کنید تا نسخه صحیح پیش از سفارش تطبیق داده شود.
منابع فنی
- کاتالوگ رسمی ZW8100 سوداکوما؛ برای تعریف نقش عمومی WBS در کاهش تنش اوج انتهای پودگذاری، نه تأیید کد 625711-72.
- کاتالوگ رسمی ZAX9200i سوداکوما؛ برای توضیح کارکرد عمومی i-WBS، نه مدرک جایگزینی مستقیم WBS-C.
- راهنمای رسمی سفارش قطعات سوداکوما؛ تأکید بر اطلاعات پلاک ماشین و Parts Book برای شناسایی صحیح قطعه.
- فرم رسمی تماس بخش ماشینآلات نساجی سوداکوما برای استعلام بر اساس مدل و شماره محصول ماشین.
