این مجموعه یک برد الکترونیکی چندکاناله برای اتصال و پردازش سیگنالها در سامانه کنترل ماشین بافندگی است. مهمترین معیار سفارش، تطبیق همزمان عبارتهای ZA4MD، 625625D و CG-5، آرایش کانکتورها، مدل و شماره سریال ماشین با Parts Book همان دستگاه است. کدهای 625625C و 625625-71 در عنوان صفحه مرجع دیده میشوند، اما با نشانه خوانای روی برد یکسان نیستند؛ بنابراین جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | برد کنترل الکترونیکی سوداکوما ZA4MD کد 625625D CG-5 |
| نام انگلیسی | TSUDAKOMA ZA4MD Electronic Control Board – 625625D CG-5 |
| کد کامل خوانا روی برد | ZA4MD / 625625D / CG-5 |
| کد پایه | 625625 |
| نوع قطعه | برد مدار چاپی کنترل الکترونیکی با کانکتورهای چندگانه |
| ماشین تأییدشده | ماشین بافندگی سوداکوما که در Parts Book و روی برد نصبشده، همین کد کامل و ریویژن را دارد؛ مدل دقیق از مدرک فعلی قابل اثبات نیست. |
| کارکرد عمومی | برقراری اتصال و پردازش سیگنالها میان بخشهای سامانه کنترل ماشین |
| معیار اصلی سفارش | کد کامل، ریویژن، هندسه برد، تعداد و جای کانکتورها، مدل، سریال و Parts Book دستگاه |

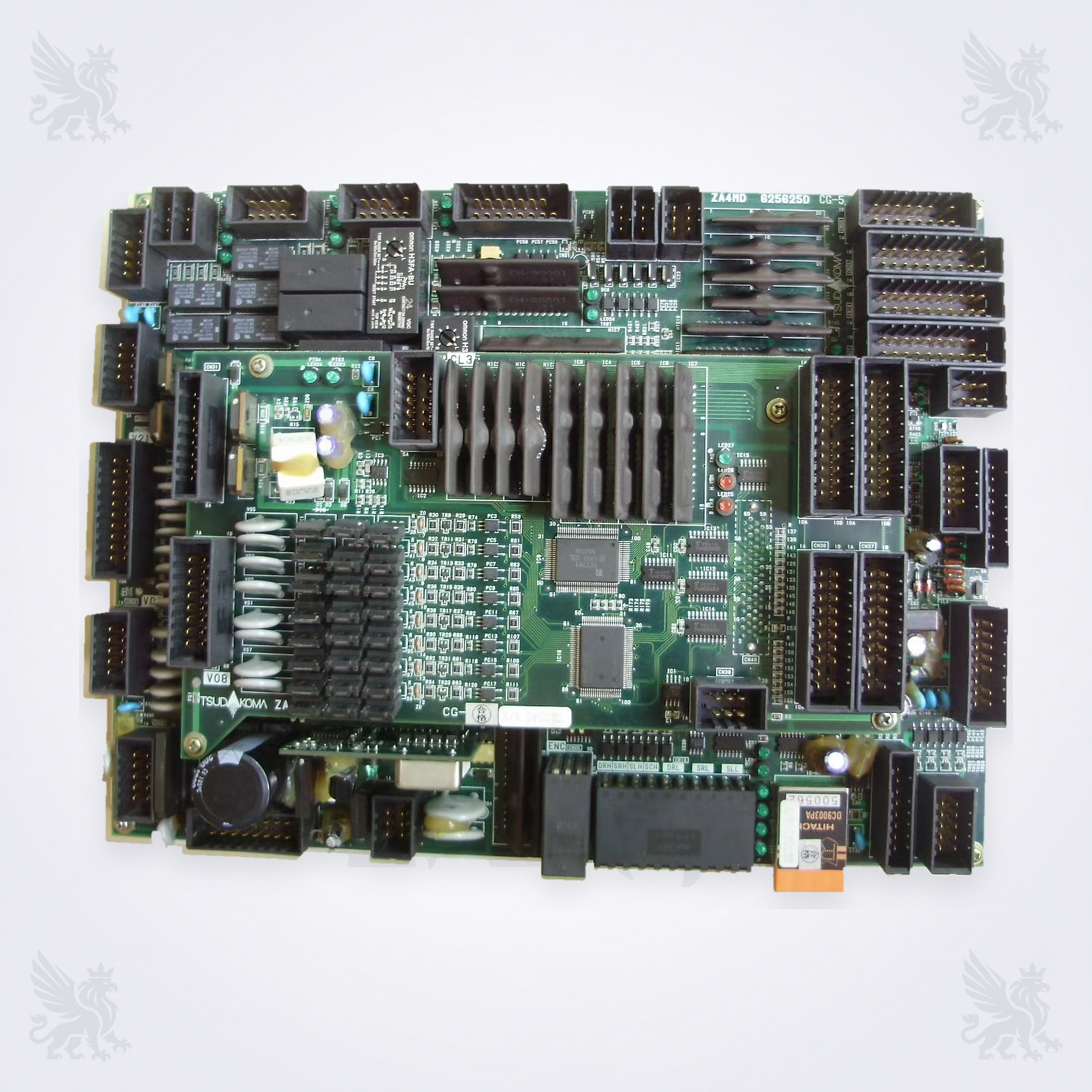

این قطعه یک برد مدار چاپی صنعتی با مجموعهای از کانکتورها، رلهها، قطعات قدرت، هیتسینکها و مدارهای مجتمع است. عبارت خوانای ZA4MD 625625D CG-5 روی لبه بالایی PCB، مطمئنترین شناسه موجود برای شناسایی همین نمونه است. وجود کد پایه مشترک بهتنهایی به معنی یکسانبودن ریویژن یا قابلیت جایگزینی نیست.
تعداد زیاد کانکتورها و اجزای پردازشی نشان میدهد برد در تبادل و پردازش سیگنالهای کنترلی با اجزای مجاور نقش دارد. با این حال، وظیفه اختصاصی هر کانکتور یا کانال باید فقط از روی نقشه برق، دفترچه سرویس و Parts Book همان ماشین تعیین شود. اتصال کابل به محل مشابه بدون کنترل نقشه میتواند به برد یا تجهیزات متصل آسیب بزند.
| ماشین یا کد | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| ماشین بافندگی سوداکوما با برد ZA4MD 625625D CG-5 | قابل تأیید پس از تطبیق کامل | عکس واضح برد، کد PCB، مدل، سریال و Parts Book |
| 625625C / 625625-71 | جایگزینی مستقیم تأیید نشده است | تطبیق ریویژن، کانکتورها و جدول قطعات رسمی |
| مدلهای مشخص ZA یا ZAX | مدل دقیق تأیید نشده است | ارائه صفحه Parts Book مربوط به شماره سریال ماشین |
قطع ارتباط با بخشی از ماشین، خطاهای تکرارشونده، آثار حرارت، بوی سوختگی، خوردگی، شکستگی کانکتور یا عملکرد ناپایدار میتواند ضرورت بازرسی را نشان دهد؛ اما هیچیک از این علائم بهتنهایی خرابی برد را اثبات نمیکند. منبع تغذیه، سیمکشی، سنسورها، عملگرها، اتصال زمین و قطعات مجاور باید همزمان بررسی شوند.
برای کاهش ریسک ارسال برد نامنطبق، عکس مستقیم و واضح از دو طرف برد، نمای نزدیک همه کدها و برچسبها، مدل و شماره سریال ماشین، شماره صفحه Parts Book، شرح خطا و عکس کانکتورها را برای فراتکس پارتس ارسال کنید. سابقه خرابی و وضعیت قطعات متصل نیز به بررسی علت ریشهای و جلوگیری از تکرار خرابی کمک میکند.
عبارت ZA4MD 625625D CG-5 روی لبه بالایی PCB خواناست و باید بهصورت کامل تطبیق داده شود.
خیر؛ بر اساس مدرک فعلی جایگزینی مستقیم تأیید نشده است و باید با Parts Book، ریویژن و آرایش کانکتورها بررسی شود.
مدل دقیق دستگاه از تصویر و منبع عمومی قابل اثبات نیست؛ فقط ماشینی قابل تأیید است که در مدرک فنی و روی برد نصبشده همین کد کامل را داشته باشد.
خیر؛ منبع تغذیه، سیمکشی، سنسورها، عملگرها و اتصال زمین نیز باید طبق نقشه دستگاه بررسی شوند.
عکس کامل دو طرف برد، نمای نزدیک کدها، کانکتورها، مدل و سریال ماشین و صفحه Parts Book بهترین مدارک تطبیق هستند.
برای بررسی فنی و تأمین این برد، عکس واضح کد ZA4MD 625625D CG-5، نمای کانکتورها، مدل و سریال ماشین و صفحه Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید.
صفحات رسمی TSUDAKOMA درباره محصولات و خدمات قطعات، صرفاً مرجع عمومی سازنده هستند و کد خاص این برد را تأیید نمیکنند؛ تطبیق نهایی باید با Parts Book یا دفترچه برق همان ماشین و شماره سریال انجام شود.
