کلید فشاری قفل چرخشی Fuji Electric کد AR30N0R

کلید فشاری قفل چرخشی Fuji Electric کد AR30N0R

گارانتی اصالت و سلامت فیزیکی کالا

برای دريافت قيمت تماس بگیرید
    تلفن :

  • کلید فشاری بزرگ Fuji Electric AR30N0R با عملکرد فشردن و قفل چرخشی و نصب پنلی ۳۰ میلی‌متری است. کاربرد آن در سوداکوما ZAX باید با Parts Book، رنگ، تعداد کنتاکت، جهت ترمینال و کد کامل روی قطعه تطبیق داده شود؛ شباهت ظاهری برای جایگزینی کافی نیست.

  • افزودن به علاقمندی
  • مقایسه کالا
  • اشتراک گذاری
  • پرینت صفحه

توضيحات و نقد و بررسی کلید فشاری قفل چرخشی Fuji Electric کد AR30N0R


    کلید فشاری قفل چرخشی Fuji Electric کد AR30N0R یک قطعه فرمان پنلی است. کد رسمی پایه با رقم صفر نوشته می‌شود: AR30N0R. نوشتار AR30NOR شکل جست‌وجویی رایج اما غیراستاندارد است. پیش از سفارش برای سوداکوما ZAX، پسوند کنتاکت و رنگ، ابعاد نصب، ترمینال‌ها، شماره سریال و Parts Book ماشین باید تطبیق داده شوند؛ جایگزینی مستقیم تأیید نشده است.


مشخصهاطلاعات فنی
نام فارسیکلید فشاری قفل چرخشی Fuji Electric کد AR30N0R
نام انگلیسیFuji Electric AR30N0R Push-Turn Lock Pushbutton Switch
کد پایه رسمیAR30N0R
نوشتار غیراستاندارد صفحهAR30NOR
نوع قطعهکلید فشاری بزرگ با مکانیزم فشردن و قفل چرخشی
سری سازندهسری فرمان پنلی Φ30 Fuji Electric
عملگرسر بزرگ Φ40 با عملکرد Push-Turn Lock
نصب پنلیپنل Φ30، حلقه بست از جلو
اتصال الکتریکیترمینال پیچی؛ تعداد و نوع کنتاکت تابع پسوند کامل

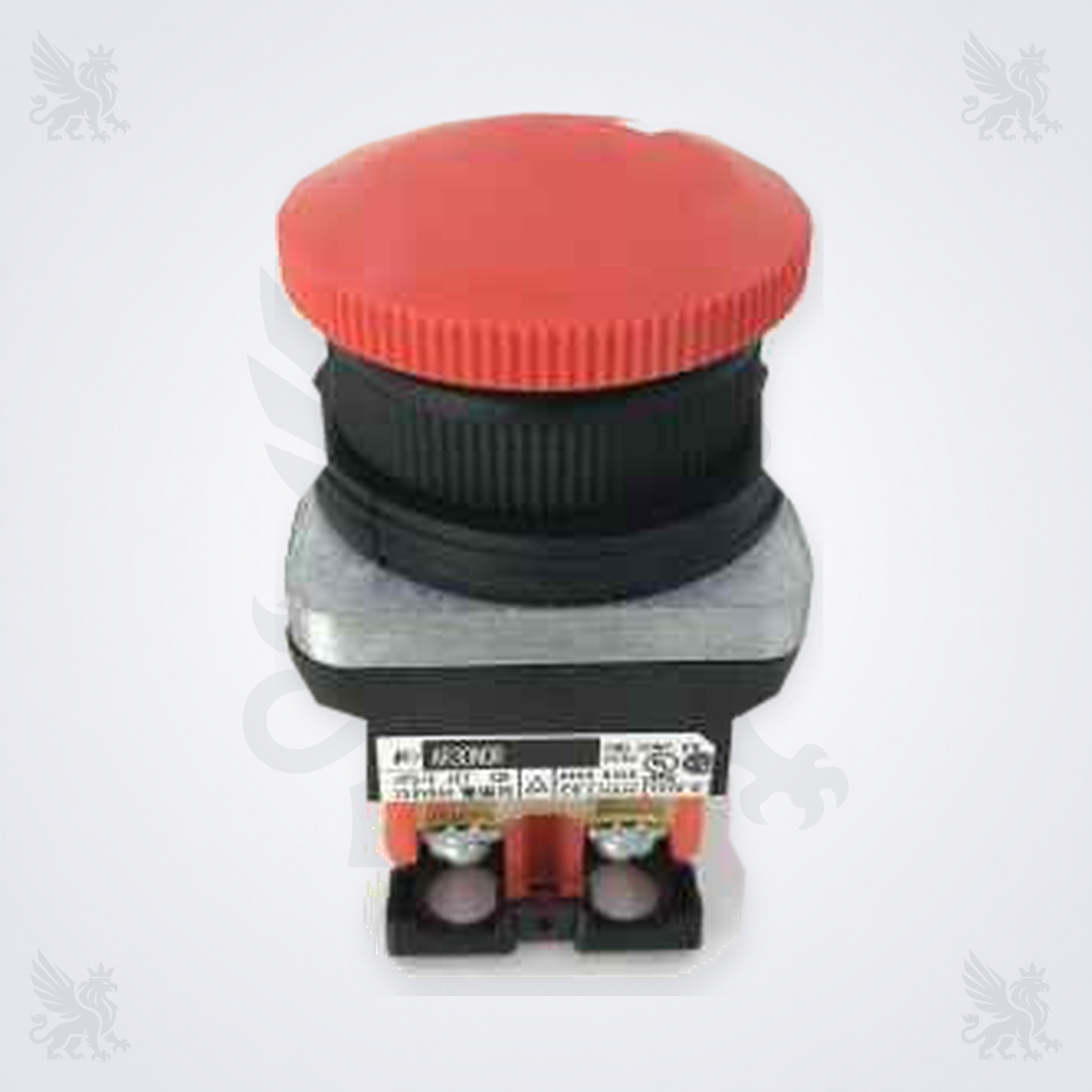

نشانه‌های تصویریسر قرمز بزرگ، بدنه مشکی، صفحه فلزی و بلوک کنتاکت زیرین
معیار سفارشکد پایه و پسوند کامل، رنگ، آرایش کنتاکت، ابعاد نصب، جهت ترمینال، Parts Book، مدل و سریال ماشین



کلید فشاری قفل چرخشی Fuji Electric کد AR30N0R چیست؟



AR30N0R یکی از کلیدهای فرمان پنلی سری ۳۰ میلی‌متری Fuji Electric است. سازنده آن را با فریم گرد، سر بزرگ ۴۰ میلی‌متری، مکانیزم Push-Turn Lock، حلقه بست از جلو و ترمینال پیچی معرفی می‌کند. این مشخصات متعلق به خانواده پایه است؛ آرایش NO/NC و رنگ نهایی از پسوند کامل تعیین می‌شود.



نقش کلید در مدار فرمان ماشین



در تابلو ماشین، چنین کلیدی یک فرمان دستی را به مدار کنترل می‌دهد و حالت مکانیکی آن باید با منطق مدار، کنتاکت‌های متصل، پلاک عملکرد و نقشه برق هماهنگ باشد. از روی رنگ قرمز یا اندازه سر نمی‌توان آن را به‌طور خودکار کلید توقف اضطراری نامید؛ نقش دقیق فقط از سیم‌بندی و Parts Book همان ماشین مشخص می‌شود.



سازگاری با ماشین‌های بافندگی سوداکوما



ماشینوضعیتکنترل پیش از سفارش
TSUDAKOMA ZAXبرای بررسی و تطبیق عرضه شده است؛ جایگزینی مستقیم تأیید نشده استصفحه Parts Book، مدل و سریال، کد کامل کلید، رنگ، قطر نصب و آرایش کنتاکت
سایر مدل‌های ZA / ZAXجایگزینی مستقیم تأیید نشده استکد دقیق همان مدل و سریال در Parts Book و نقشه برق کنترل شود



نکات شناسایی و تطبیق پیش از خرید



  • رقم صفر در کد رسمی AR30N0R را با حرف O اشتباه نکنید.
    •
  • پسوند کامل بعد از کد پایه را از لیبل کنار یا پشت کلید ثبت کنید؛ این پسوند برای کنتاکت و رنگ ضروری است.
    •
  • قطر سوراخ پنل، شکل و اندازه عملگر، جهت حلقه بست و عمق پشت پنل را مقایسه کنید.
    •
  • تعداد بلوک‌های کنتاکت، علائم NO/NC، شماره ترمینال‌ها و جهت سیم‌ها را با قطعه نصب‌شده تطبیق دهید.
    •
  • نام عملکرد روی پلاک پنل، مدل کامل، شماره سریال و صفحه Parts Book ماشین را همراه عکس ارسال کنید.
    •


علائم نیاز به بازرسی


    گیرکردن مکانیزم، قفل‌نشدن یا آزادشدن نامنظم، شکستگی سر، شل‌شدن حلقه نصب، داغ‌شدن ترمینال، تغییر مقاومت کنتاکت یا قطع‌و‌وصل ناپایدار از نشانه‌های نیاز به بررسی هستند؛ اما ایراد کابل، ترمینال، منبع تغذیه یا مدار ورودی نیز می‌تواند علامت مشابه بسازد.


نصب، آزمون و نگهداری ایمن



  • برق اصلی و انرژی ذخیره‌شده را طبق روش ایمن کارخانه قطع و قفل‌گذاری کنید.
    •
  • پیش از بازکردن سیم‌ها، از محل ترمینال‌ها عکس بگیرید و هر سیم را برچسب‌گذاری کنید.
    •
  • کلید جدید را بدون خم‌کردن پایه، سوراخ‌کاری پنل یا اعمال فشار اجباری نصب نکنید.
    •
  • مقادیر بستن ترمینال و حلقه نصب را از دستورالعمل رسمی همان ریویژن بگیرید.
    •
  • پیوستگی کنتاکت‌ها را در حالت بی‌برق با نقشه و پسوند کامل مقایسه کنید.
    •
  • پس از مونتاژ، عملکرد مدار را ابتدا در شرایط کنترل‌شده و سپس با دور پایین یا آزمون مجاز ماشین بررسی کنید.
    •


ثبت علت خرابی، وضعیت ترمینال‌ها، دفعات عملکرد و نتیجه آزمون مدار کمک می‌کند تعویض غیرضروری کاهش یابد و موجودی قطعه بر اساس مصرف واقعی ماشین مدیریت شود.



اطلاعات لازم برای استعلام از فراتکس پارتس



  • عکس واضح نمای جلو، لیبل جانبی، بلوک کنتاکت و شماره ترمینال‌ها
    •
  • کد پایه و پسوند کامل بدون حذف صفرها، خط تیره یا حرف رنگ
    •
  • مدل کامل و شماره سریال ماشین سوداکوما
    •
  • شماره صفحه Parts Book، نام عملکرد روی پنل و شرح ایراد
    •
  • قطر سوراخ نصب و تعداد سیم‌ها یا کنتاکت‌های متصل
    •


پرسش‌های متداول



آیا AR30NOR و AR30N0R یک کد هستند؟

در صفحه مرجع حرف O به‌جای رقم صفر نوشته شده است. شکل رسمی سازنده AR30N0R است؛ هنگام سفارش باید خود لیبل نیز کنترل شود.



آیا کد پایه برای سفارش کافی است؟

خیر. پسوند کنتاکت و رنگ، ابعاد نصب و نقشه سیم‌بندی برای انتخاب قطعه کامل لازم‌اند.



آیا این کلید برای همه مدل‌های ZAX مناسب است؟

خیر. بدون تطبیق Parts Book و شماره سریال، جایگزینی مستقیم برای ZAX یا سایر مدل‌های ZA/ZAX تأیید نمی‌شود.



آیا خرابی عملکرد ماشین حتماً از کلید است؟

خیر. سیم، ترمینال، ورودی کنترلر، منبع تغذیه و منطق برنامه باید همراه عملکرد مکانیکی و الکتریکی کلید بررسی شوند.


    استعلام فنی از فراتکس پارتس: برای تطبیق AR30N0R، عکس لیبل کامل، پسوند کنتاکت و رنگ، نمای ترمینال‌ها، مدل و سریال سوداکوما و صفحه Parts Book را ارسال کنید تا اختلاف کد یا نصب پیش از سفارش بررسی شود.


منابع فنی رسمی
