کلید فشاری تخت Fuji Electric کد AR22F0R یک قطعه فرمان پنلی است. کد رسمی پایه با رقم صفر نوشته میشود: AR22F0R. نوشتار AR22FOR شکل جستوجویی رایج اما غیراستاندارد است. پیش از سفارش برای سوداکوما ZAX، پسوند کنتاکت و رنگ، ابعاد نصب، ترمینالها، شماره سریال و Parts Book ماشین باید تطبیق داده شوند؛ جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات فنی |
|---|
| نام فارسی | کلید فشاری تخت Fuji Electric کد AR22F0R |
| نام انگلیسی | Fuji Electric AR22F0R Flush Pushbutton Switch |
| کد پایه رسمی | AR22F0R |
| نوشتار غیراستاندارد صفحه | AR22FOR |
| نوع قطعه | کلید فشاری تخت و لحظهای |
| سری سازنده | سری فرمان پنلی Φ22 Fuji Electric |
| عملگر | سر گرد تخت Φ24، نمونه تصویری با شستی آبی |
| نصب پنلی | سوراخ پنل Φ22.3/25.5، حلقه بست از پشت |
| اتصال الکتریکی | ترمینال پیچی؛ تعداد و نوع کنتاکت تابع پسوند کامل |

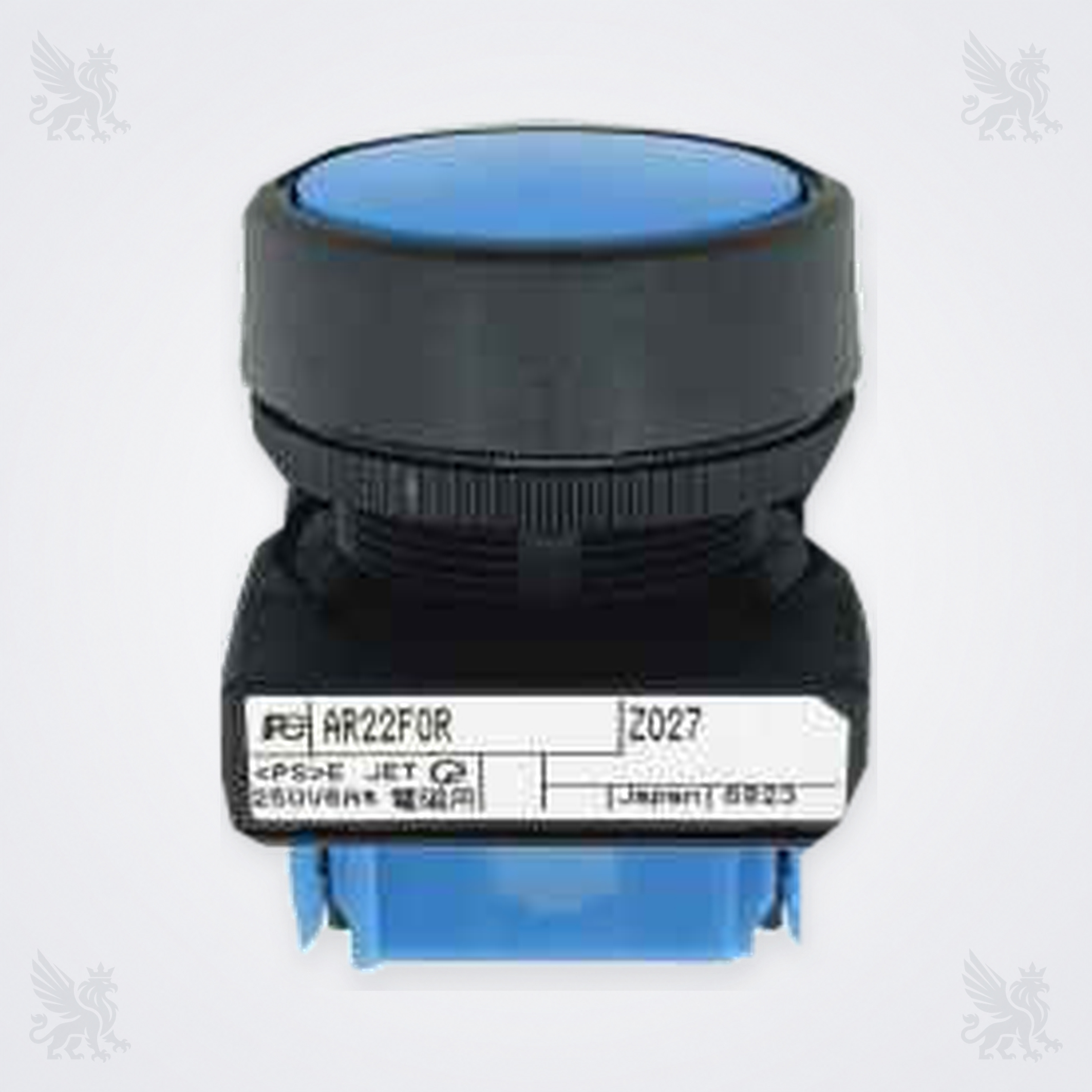

| نشانههای تصویری | شستی آبی تخت، قاب مشکی، لیبل AR22F0R و بلوک ترمینال آبی |
| معیار سفارش | کد پایه و پسوند کامل، رنگ، آرایش کنتاکت، ابعاد نصب، جهت ترمینال، Parts Book، مدل و سریال ماشین |
کلید فشاری تخت Fuji Electric کد AR22F0R چیست؟
AR22F0R یک کلید فشاری غیرروشنشونده از سری ۲۲ میلیمتری Fuji Electric است. مشخصات رسمی خانواده شامل فریم گرد، سر تخت ۲۴ میلیمتری، عملکرد لحظهای، حلقه بست از پشت و ترمینال پیچی است. کد پایه بهتنهایی تعداد کنتاکت و رنگ نهایی را مشخص نمیکند و پسوند سفارش باید جداگانه خوانده شود.
نقش کلید در مدار فرمان ماشین
این شستی در مدار فرمان، هنگام فشردن وضعیت کنتاکت تعریفشده را تغییر میدهد و پس از رهاشدن به حالت اولیه بازمیگردد. نقش آن در ماشین میتواند شروع، تأیید، ریست یا فرمان دیگری باشد؛ عملکرد دقیق باید از نوشته پنل، سیمبندی، ورودی کنترلر و Parts Book همان ماشین تعیین شود.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین | وضعیت | کنترل پیش از سفارش |
|---|
| TSUDAKOMA ZAX | برای بررسی و تطبیق عرضه شده است؛ جایگزینی مستقیم تأیید نشده است | صفحه Parts Book، مدل و سریال، کد کامل کلید، رنگ، قطر نصب و آرایش کنتاکت |
| سایر مدلهای ZA / ZAX | جایگزینی مستقیم تأیید نشده است | کد دقیق همان مدل و سریال در Parts Book و نقشه برق کنترل شود |
نکات شناسایی و تطبیق پیش از خرید
- رقم صفر در کد رسمی AR22F0R را با حرف O اشتباه نکنید.
- پسوند کامل بعد از کد پایه را از لیبل کنار یا پشت کلید ثبت کنید؛ این پسوند برای کنتاکت و رنگ ضروری است.
- قطر سوراخ پنل، شکل و اندازه عملگر، جهت حلقه بست و عمق پشت پنل را مقایسه کنید.
- تعداد بلوکهای کنتاکت، علائم NO/NC، شماره ترمینالها و جهت سیمها را با قطعه نصبشده تطبیق دهید.
- نام عملکرد روی پلاک پنل، مدل کامل، شماره سریال و صفحه Parts Book ماشین را همراه عکس ارسال کنید.
علائم نیاز به بازرسی
برنگشتن شستی، سفتی یا لقی غیرعادی، شکستگی قاب، شلشدن مهره نصب، خوردگی یا داغشدن ترمینال و قطعووصل ناپایدار از موارد قابل بررسی هستند. نتیجه آزمون پیوستگی باید با آرایش کنتاکت درجشده روی پسوند کامل مقایسه شود؛ علائم مدار بهتنهایی خرابی کلید را ثابت نمیکنند.
نصب، آزمون و نگهداری ایمن
- برق اصلی و انرژی ذخیرهشده را طبق روش ایمن کارخانه قطع و قفلگذاری کنید.
- پیش از بازکردن سیمها، از محل ترمینالها عکس بگیرید و هر سیم را برچسبگذاری کنید.
- کلید جدید را بدون خمکردن پایه، سوراخکاری پنل یا اعمال فشار اجباری نصب نکنید.
- مقادیر بستن ترمینال و حلقه نصب را از دستورالعمل رسمی همان ریویژن بگیرید.
- پیوستگی کنتاکتها را در حالت بیبرق با نقشه و پسوند کامل مقایسه کنید.
- پس از مونتاژ، عملکرد مدار را ابتدا در شرایط کنترلشده و سپس با دور پایین یا آزمون مجاز ماشین بررسی کنید.
ثبت علت خرابی، وضعیت ترمینالها، دفعات عملکرد و نتیجه آزمون مدار کمک میکند تعویض غیرضروری کاهش یابد و موجودی قطعه بر اساس مصرف واقعی ماشین مدیریت شود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح نمای جلو، لیبل جانبی، بلوک کنتاکت و شماره ترمینالها
- کد پایه و پسوند کامل بدون حذف صفرها، خط تیره یا حرف رنگ
- مدل کامل و شماره سریال ماشین سوداکوما
- شماره صفحه Parts Book، نام عملکرد روی پنل و شرح ایراد
- قطر سوراخ نصب و تعداد سیمها یا کنتاکتهای متصل
پرسشهای متداول
آیا AR22FOR و AR22F0R یک کد هستند؟
در صفحه مرجع حرف O بهجای رقم صفر نوشته شده است. شکل رسمی سازنده AR22F0R است؛ هنگام سفارش باید خود لیبل نیز کنترل شود.
آیا کد پایه برای سفارش کافی است؟
خیر. پسوند کنتاکت و رنگ، ابعاد نصب و نقشه سیمبندی برای انتخاب قطعه کامل لازماند.
آیا این کلید برای همه مدلهای ZAX مناسب است؟
خیر. بدون تطبیق Parts Book و شماره سریال، جایگزینی مستقیم برای ZAX یا سایر مدلهای ZA/ZAX تأیید نمیشود.
آیا خرابی عملکرد ماشین حتماً از کلید است؟
خیر. سیم، ترمینال، ورودی کنترلر، منبع تغذیه و منطق برنامه باید همراه عملکرد مکانیکی و الکتریکی کلید بررسی شوند.
استعلام فنی از فراتکس پارتس: برای تطبیق AR22F0R، عکس لیبل کامل، پسوند کنتاکت و رنگ، نمای ترمینالها، مدل و سریال سوداکوما و صفحه Parts Book را ارسال کنید تا اختلاف کد یا نصب پیش از سفارش بررسی شود.
