برد اصلی MB6.2 سوداکوما کد 625925-70 / 625931-70A یک مجموعه الکترونیکی چندبردی برای سامانه کنترل ماشین بافندگی ایرجت است. عبارتهای MB6.2 و TSUDAKOMA در تصاویر مرجع دیده میشوند و دو کد 625925-70 و 625931-70A در عنوان صفحه ارسالی ثبت شدهاند. با این حال، سند عمومی رسمی برای معادلبودن یا جایگزینی مستقیم این دو کد پیدا نشد؛ سفارش نهایی باید با کد کامل، ریویژن PCB، آرایش کانکتورها و Parts Book همان شماره سریال تطبیق داده شود.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | برد اصلی MB6.2 سوداکوما کد 625925-70 / 625931-70A |
| نام انگلیسی | TSUDAKOMA MB6.2 Main Board 625925-70 / 625931-70A |
| کدهای ثبتشده | 625925-70 و 625931-70A؛ پسوندهای -70 و -70A بخشی از کد کامل هستند |
| شناسه مجموعه | MB6.2 |
| سازنده ماشین | سوداکوما / TSUDAKOMA |
| نوع قطعه | Main Board / مجموعه برد اصلی کنترل الکترونیکی |

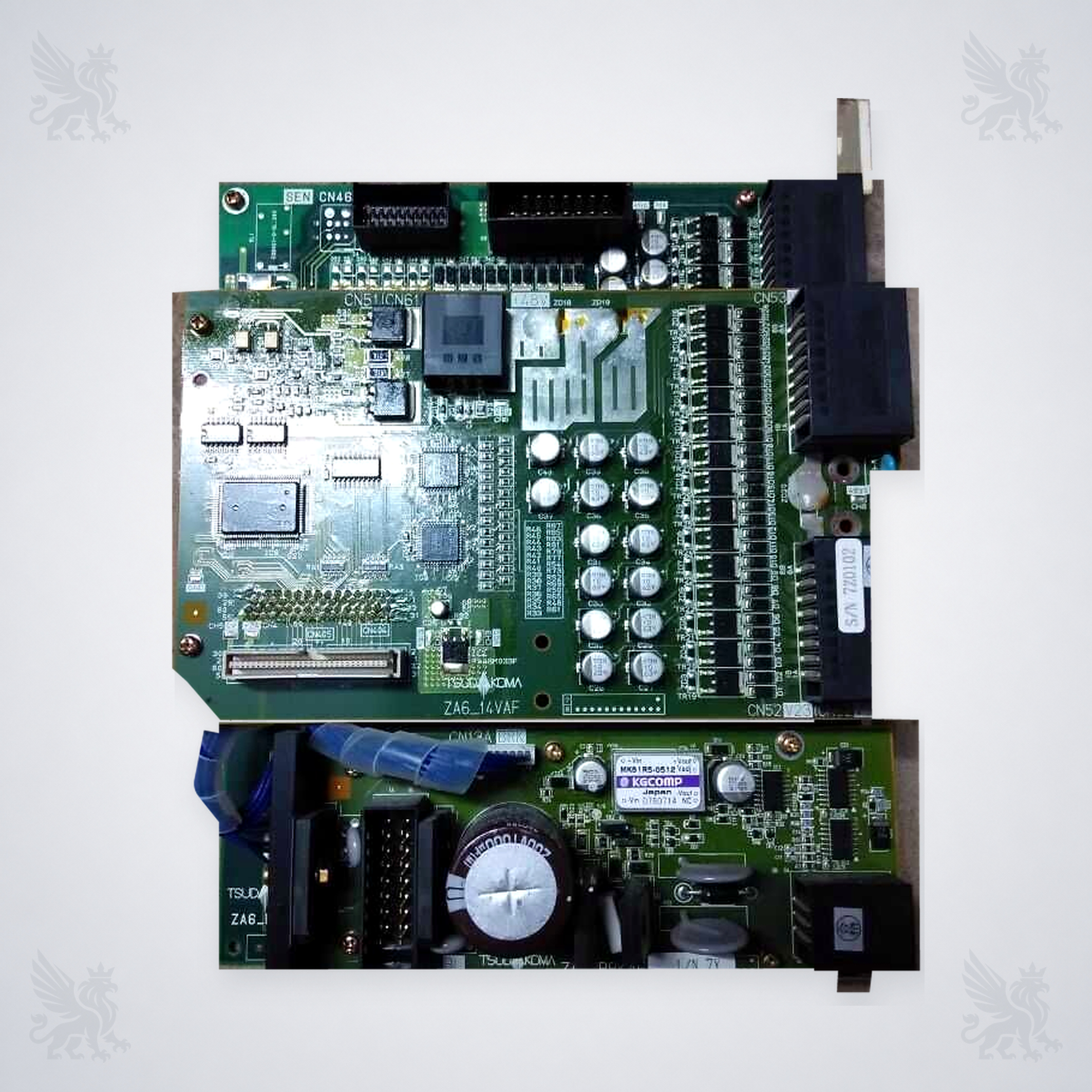

| ساختار قابل مشاهده | چند PCB متصل، پنل فلزی MB6.2، بانک کانکتورها، سوکتهای چندپین و قطعات الکترونیکی نصبشده روی برد |
| کاربرد کلی | رابط مرکزی میان مدارهای کنترل و بردها یا هارنسهای جانبی؛ وظیفه دقیق هر کانکتور نیازمند نقشه برق همان ماشین است |
| وضعیت سازگاری | فقط با کد و ریویژن منطبق تأیید میشود؛ جایگزینی مستقیم 625925-70 و 625931-70A تأیید نشده است |
برد اصلی MB6.2 چیست؟
MB6.2 یک مجموعه برد اصلی چندبخشی است که چند PCB و تعداد زیادی اتصال الکتریکی را در قالب یک یونیت نصبشونده کنار هم قرار میدهد. در تصاویر، پنل باریک با نوشته MB6.2 و TSUDAKOMA، بردهای موازی، بانک سوکتها و کانکتورهای متعدد دیده میشود. این معماری برای ارتباط میان مدارهای کنترلی مختلف ماشین مناسب است، اما نوع پردازنده، ظرفیت حافظه، ولتاژها و عملکرد دقیق هر کانال از تصویر قابل تعیین نیست و باید از راهنمای سرویس یا نقشه برق استخراج شود.
نقش برد در سامانه ماشین و مدارهای مجاور
برد اصلی معمولاً نقطه اتصال و هماهنگی میان بخشهای مختلف کنترل است. در MB6.2 نیز آرایش چندبردی و تعداد زیاد کانکتورها نشان میدهد مجموعه با چند هارنس و زیرسیستم ارتباط دارد. برای عیبیابی، خود برد نباید جدا از منبع تغذیه، سیمکشی و بردهای جانبی بررسی شود.
- انتقال سیگنال میان مدارهای کنترلی و رابطهای ورودی یا خروجی
- ارتباط با منبع تغذیه و بردهای جانبی داخل تابلو کنترل
- اتصال به هارنسهای مربوط به حسگرها، عملگرها یا ماژولهای واسط
- ارتباط با پنل اپراتوری یا سامانه نمایش، در صورت پیشبینی در نقشه همان ماشین
- حفظ ترتیب و جهت اتصال سوکتها مطابق سیمکشی کارخانه
تحقیق سازگاری 625925-70 و 625931-70A
| کد یا خانواده ماشین | وضعیت | شرط تطبیق |
|---|
| 625925-70 / MB6.2 | فقط برای ماشینی تأیید میشود که همین کد کامل در Parts Book همان سریال یا روی برد اصلی ثبت شده باشد | تطبیق ریویژن، کانکتورها، PCB و نصب مکانیکی |
| 625931-70A / MB6.2 | فقط برای ماشینی تأیید میشود که همین کد و پسوند کامل در Parts Book همان سریال یا روی برد اصلی ثبت شده باشد | تطبیق حرف A، ریویژن، کانکتورها و پیکربندی ماشین |
| 625925-70 در برابر 625931-70A | جایگزینی مستقیم تأیید نشده است | دو کد تا زمان مشاهده سند OEM معادل فرض نشوند |
| ZAX9100 | نیازمند بررسی؛ ارتباط این کدها با مدل در سند عمومی رسمی پیدا نشد | مدل کامل، شماره سریال، Parts Book و برد بازشده از ماشین |
| ZAX9200i | نیازمند بررسی؛ جدیدتر بودن خانواده ماشین به معنی سازگاری برد نیست | تأیید کد دقیق در Parts Book همان شماره سریال |
| ZAX-N، ZAX-E و سایر سریهای ZAX | نیازمند بررسی و بدون تأیید عمومی مستقیم | کد، ریویژن، سوکتها، نقشه سیمکشی و پیکربندی ماشین |
نتیجه سازگاری: اسناد عمومی رسمی سوداکوما، ZAX9100 و ZAX9200i را در خانواده ماشینهای ایرجت معرفی میکنند، اما در منابع عمومی OEM مدرکی برای اتصال مستقیم کدهای 625925-70 یا 625931-70A به یک مدل مشخص یا برای جایگزینی این دو کد پیدا نشد. Parts Book همان شماره سریال مرجع نهایی است.
روش شناسایی کد و ریویژن صحیح
- کد را کامل ثبت کنید؛ حذف -70 یا حرف A از انتهای 625931-70A مجاز نیست.
- عبارت MB6.2 روی پنل و تمام شمارههای چاپی یا برچسبی هر PCB را جداگانه عکاسی کنید.
- ریویژن برد، شماره مونتاژ، شماره برنامه یا برچسب تعمیر را در دو سمت مجموعه بررسی کنید.
- تعداد، شکل، رنگ، تعداد پین و کلید مکانیکی همه کانکتورها را مقایسه کنید.
- جهت نصب پنل، فاصله بردهای موازی و محل سوراخهای مهار را کنترل کنید.
- مدل کامل، پسوند مدل و شماره سریال ماشین را از نامپلیت بخوانید.
- صفحه مربوط به Main Board یا MB6.2 در Parts Book همان ماشین را برای تأیید نهایی ارائه دهید.
علائم نیاز به بازرسی و عیبیابی
راهاندازی ناقص، ریست متناوب، قطع ارتباط، پاسخندادن همزمان چند کانال، گرمشدن سوکت، تغییر رنگ PCB یا خطاهای پراکنده میتوانند نیاز به بازرسی MB6.2 را نشان دهند؛ این علائم خرابی قطعی برد را ثابت نمیکنند.
- کد خطا، وضعیت چراغها و شرایط زمانی وقوع عیب را پیش از خاموشکردن ثبت کنید.
- منبع تغذیه، فیوزها، اتصال زمین و افت ولتاژ زیر بار را طبق نقشه بررسی کنید.
- سوکت شل، پین خمشده، اکسیدشدگی، داغی یا شکستگی قفل کانکتور را کنترل کنید.
- پیوستگی هارنسها و وضعیت بردهای جانبی متصل را بررسی کنید.
- تعویض آزمایشی فقط با برد دارای کد، ریویژن و پیکربندی تأییدشده انجام شود.
نصب، حمل و نگهداری ایمن
هشدار ایمنی و ESD: برق اصلی ماشین باید طبق رویه ایمنی قطع، قفلگذاری و بیبرقی تأیید شود. بردهای چندلایه و قطعات نیمهرسانا در برابر تخلیه الکترواستاتیک، اتصال اشتباه و خمشدن مکانیکی حساساند؛ نصب را به تکنسین واجد صلاحیت بسپارید.
- پیش از جداسازی از نمای کلی و تکتک سوکتها عکس شمارهگذاریشده تهیه کنید.
- از بند مچ و سطح کار ESD استفاده و مجموعه را از پنل یا لبه مجاز نگه دارید.
- سوکت را از بدنه کانکتور جدا کنید و کابل یا پینها را نکشید.
- هیچ کانکتوری را با فشار جا نزنید؛ شیار، کلید و جهت نصب باید منطبق باشد.
- برای حمل از کیسه آنتیاستاتیک، محافظ کانکتور و بستهبندی ضربهگیر استفاده کنید.
- پس از نصب، مهار مکانیکی، اتصال زمین، فاصله قطعات و سلامت هارنسها را بررسی کنید.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح از نمای کامل پنل، سمت قطعات، پشت PCBها و همه لبهها
- نمای نزدیک کد 625925-70 یا 625931-70A و تمام شمارههای ریویژن
- تصویر عبارت MB6.2 و نام TSUDAKOMA روی مجموعه
- عکس بانک کانکتورها با تعداد پین و جهت شیار هر سوکت
- مدل کامل، شماره سریال و سال ساخت ماشین از روی نامپلیت
- صفحه Parts Book یا نقشه برق که کد قطعه و محل نصب را نشان میدهد
- شرح عیب، کد خطا، زمان وقوع و نتایج بررسی تغذیه و هارنسها
پرسشهای متداول
آیا 625925-70 و 625931-70A جایگزین مستقیم یکدیگر هستند؟
خیر، چنین جایگزینی با سند عمومی رسمی تأیید نشده است. تا مشاهده Parts Book، دو کد باید ریویژنهای جداگانه و نیازمند تطبیق تلقی شوند.
آیا این برد برای ZAX9100 مناسب است؟
ارتباط دقیق این کدها با ZAX9100 در سند عمومی OEM پیدا نشد. کد روی برد، مدل و شماره سریال ماشین و Parts Book باید بررسی شوند.
آیا یکسانبودن ظاهر و عبارت MB6.2 کافی است؟
خیر. کد کامل، پسوند، ریویژن PCB، آرایش و تعداد پین کانکتورها، محل نصب و پیکربندی ماشین نیز باید منطبق باشند.
برای استعلام دقیق چه تصاویری ارسال شود؟
نمای کامل هر دو سمت، پنل MB6.2، همه کدها و ریویژنها، بانک سوکتها، نامپلیت ماشین و صفحه Parts Book بهترین مدارک هستند.
استعلام فنی از فراتکس پارتس: برای بررسی برد اصلی MB6.2 سوداکوما کد 625925-70 / 625931-70A، تصویر کد و ریویژن، همه کانکتورها، نامپلیت ماشین و صفحه Parts Book را ارسال کنید تا نسخه صحیح پیش از سفارش تطبیق داده شود.
