منبع تغذیه سهخروجی COSEL RMC30A-1 با توان ۳۳ وات، ورودی ۸۵ تا ۱۳۲ ولت AC و خروجیهای +5V، +12V و -12V است. کاربرد آن در سوداکوما ZAX-E باید با Parts Book، کد کامل، جریان خروجی، ترمینالها و ابعاد نصب تطبیق داده شود؛ جایگزینی مستقیم تأیید نشده است.
توضيحات و نقد و بررسی منبع تغذیه سهخروجی COSEL کد RMC30A-1

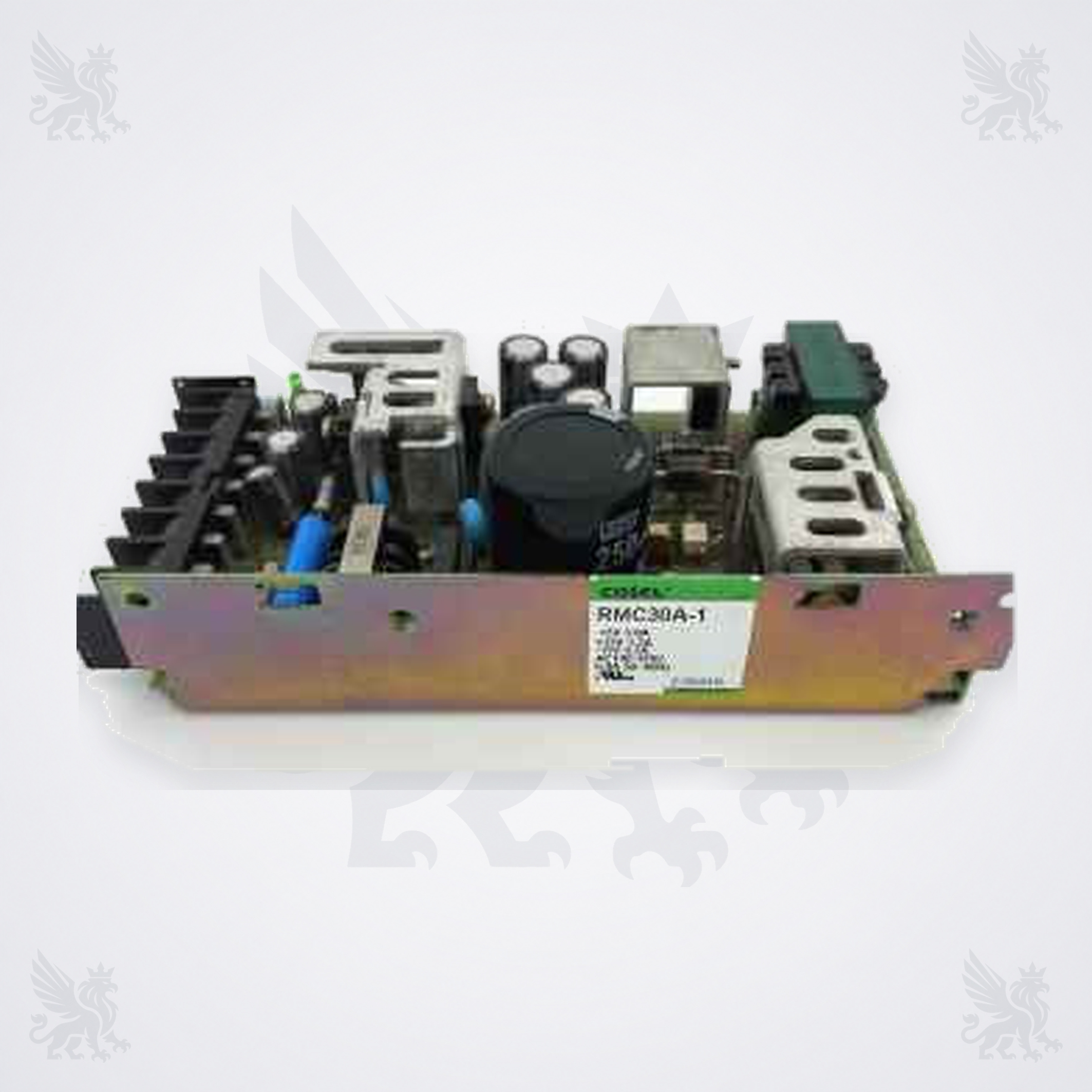

منبع تغذیه سهخروجی COSEL کد RMC30A-1 یک منبع تغذیه AC-DC سهخروجی برای تجهیزات صنعتی است. مشخصات رسمی مدل پایه شامل خروجیهای +5V، +12V و -12V و توان خروجی ۳۳ وات است. این قطعه برای بررسی در ماشین سوداکوما ZAX-E معرفی شده، اما جایگزینی مستقیم تأیید نشده است؛ کد کامل، پسوند، ترمینالها، ولتاژها، ابعاد نصب، Parts Book و شماره سریال ماشین باید پیش از سفارش تطبیق داده شوند.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | منبع تغذیه سهخروجی COSEL کد RMC30A-1 |
| نام انگلیسی | COSEL RMC30A-1 AC-DC Triple-Output Power Supply |
| کد کامل قابل مشاهده | RMC30A-1 |
| سازنده منبع تغذیه | COSEL |
| نوع قطعه | منبع تغذیه AC-DC سهخروجی صنعتی |
| ورودی نامی | AC 85–132V تکفاز یا DC 110–170V |
| توان خروجی مدل | 33W |
| خروجی V1 | +5V / 3.0A؛ دامنه تنظیم رسمی 5.00 تا 5.25V |
| خروجی V2 | +12V / 1.2A ثابت |
| خروجی V3 | -12V / 0.3A ثابت |
| ابعاد رسمی W×H×D | 31×80×135 میلیمتر |
| روش خنککاری | همرفت طبیعی |
| وضعیت تولید سازنده | تولید متوقفشده از 29 سپتامبر 2017 |
| معیار سفارش | کد و پسوند کامل، سه ولتاژ و جریان خروجی، ترمینالها، ابعاد و جهت نصب، Parts Book، مدل و سریال ماشین |
منبع تغذیه سهخروجی COSEL کد RMC30A-1 چیست؟
RMC30A-1 یک منبع تغذیه سوئیچینگ AC-DC از خانواده RMC شرکت COSEL است. این مدل ورودی شبکه تکفاز را به سه ریل DC شامل +5V، +12V و -12V تبدیل میکند. خروجی +5V دارای دامنه تنظیم محدود رسمی است، اما دو خروجی ۱۲ ولت ثابت هستند. کد RMC30A-2 همخانواده است ولی خروجیهای متفاوت دارد و جایگزین خودکار این مدل نیست.
نقش منبع تغذیه در سیستم برق ماشین
منبع تغذیه ولتاژهای DC موردنیاز مدارهای کنترلی و الکترونیکی متصل را فراهم میکند. افت یکی از خروجیها، اضافهبار در مصرفکننده، اتصال کوتاه، ضعف ترمینال یا مشکل ورودی میتواند به قطع عملکرد یا ناپایداری بخشهای دیگر منجر شود. برای تعیین مصرفکنندگان هر ریل در ZAX-E باید نقشه برق همان مدل و سریال بررسی شود.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX-E | برای بررسی معرفی شده است؛ جایگزینی مستقیم تأیید نشده است | کد و پسوند روی منبع نصبشده، نقشه برق، Parts Book، کانکتورها، خروجیها، مدل کامل و سریال ماشین |
| سایر مدلهای ZA / ZAX | جایگزینی مستقیم تأیید نشده است | وجود همان کد کامل در Parts Book و تطبیق همه مشخصات الکتریکی و مکانیکی الزامی است |
نکات شناسایی و تطبیق پیش از خرید
- کد RMC30A-1 را کامل بخوانید؛ RMC30A-2 دارای خروجیهای +15V و -15V است و همسان نیست.
- وجود پسوندهای سفارشی مانند G، J یا N را روی لیبل بررسی کنید؛ پسوند میتواند نوع نشتی، اتصال یا پوشش را تغییر دهد.
- مقادیر +5V/3.0A، +12V/1.2A و -12V/0.3A را با لیبل قطعه نصبشده و نقشه ماشین مقایسه کنید.
- چیدمان ترمینالهای ورودی، FG و سه خروجی، جهت نصب، فضای تهویه و ابعاد 31×80×135 میلیمتر را کنترل کنید.
- از لیبل، ترمینالها، سوکتها، محل نصب، شماره سریال ماشین و صفحه Parts Book عکس واضح تهیه کنید.
علائم نیاز به بازرسی
روشننشدن مدارهای وابسته، افت یا نوسان یکی از ریلهای DC، داغی غیرعادی، بوی سوختگی، تغییر رنگ برد، صدای غیرعادی یا قطع متناوب از نشانههای نیاز به بررسی هستند. این علائم بهتنهایی خرابی منبع تغذیه را ثابت نمیکنند؛ اضافهبار، اتصال کوتاه مصرفکننده، ضعف سیمکشی، فیوز یا ورودی شبکه نیز باید بررسی شود.
نصب، آزمون و نگهداری ایمن
- این تجهیز با ولتاژ خطرناک ورودی کار میکند؛ قطع، قفلگذاری و تخلیه انرژی باید توسط تکنسین صلاحیتدار انجام شود.
- قبل از جداکردن سیمها، محل تمام ترمینالهای AC، FG، V1، V2 و V3 را ثبت و برچسبگذاری کنید.
- ابتدا ولتاژ ورودی و سپس خروجیها را با مرجع زمین درست و طبق نقشه رسمی اندازهگیری کنید.
- پتانسیومتر +5V را بدون روش آزمون، بار مشخص و حدود رسمی تنظیم نکنید.
- تهویه طبیعی، فاصله اطراف منبع، جهت نصب و محدودیت بار/دمای کاتالوگ همان ریویژن را حفظ کنید.
- پیش از وصل منبع جایگزین، مصرفکنندههای هر ریل را از نظر اتصال کوتاه یا اضافهبار بررسی کنید تا خرابی تکرار نشود.
- بعد از مونتاژ، خروجیها را ابتدا در شرایط کنترلشده و سپس عملکرد ماشین را با روش آزمون مجاز بررسی کنید.
ثبت ولتاژ هر خروجی، بار متصل، دمای محیط، علت خرابی و وضعیت ترمینالها به تشخیص ریشهای کمک میکند. چون تولید این سری متوقف شده است، کنترل وضعیت فیزیکی، تاریخ ساخت و تطبیق دقیق نمونه تأمینی اهمیت بیشتری دارد.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح لیبل COSEL و تمام کدها یا پسوندهای بعد از RMC30A-1
- تصویر کامل ترمینالها، سوکتها، محل نصب و سیمبندی فعلی
- مدل کامل و شماره سریال ماشین سوداکوما
- صفحه Parts Book و بخش مربوط در نقشه برق ماشین
- ولتاژهای اندازهگیریشده ورودی و سه خروجی و شرح دقیق ایراد
پرسشهای متداول
آیا RMC30A-1 و RMC30A-2 جایگزین یکدیگر هستند؟
خیر. مدل -1 خروجیهای +12V و -12V دارد، ولی مدل -2 از +15V و -15V استفاده میکند. انتخاب باید بر اساس کد و نقشه مدار انجام شود.
آیا RMC30A-1 برای همه ماشینهای ZAX-E مناسب است؟
خیر. بدون مشاهده همان کد در Parts Book یا روی قطعه نصبشده، جایگزینی مستقیم برای همه سریالها تأیید نمیشود.
آیا میتوان یک منبع تغذیه جدید را جایگزین کرد؟
فقط پس از بررسی مهندسی ورودی، هر سه خروجی، جریانها، ایزولاسیون، چیدمان ترمینال، نصب، تهویه و رفتار مدار هنگام راهاندازی.
آیا افت ولتاژ خروجی حتماً نشاندهنده خرابی پاور است؟
خیر. اتصال کوتاه، اضافهبار، کابل یا ترمینال معیوب و مشکل ورودی نیز میتوانند ولتاژ را پایین بیاورند و باید همراه منبع بررسی شوند.
آیا تولید RMC30A متوقف شده است؟
بله. COSEL توقف تولید این خانواده را در 29 سپتامبر 2017 اعلام کرده است؛ بنابراین تطبیق وضعیت، پسوند و مشخصات نمونه موجود ضروری است.
استعلام فنی از فراتکس پارتس: برای تطبیق RMC30A-1 با سوداکوما ZAX-E، عکس کامل لیبل و ترمینالها، کد و پسوند، مدل و سریال ماشین، صفحه Parts Book و مقادیر سه خروجی را ارسال کنید تا اختلاف الکتریکی یا نصب پیش از سفارش بررسی شود.
منابع فنی رسمی
- صفحه رسمی COSEL برای خانواده RMC30A؛ مرجع کدگذاری، ورودی، خروجی، توان، ابعاد و وضعیت تولید.
- راهنمای رسمی نصب و کاربری COSEL RMC؛ مرجع ترمینالها، حفاظتها، تهویه، نصب و آزمون.
- Parts Book و نقشه برق ماشین با مدل و سریال دقیق؛ مرجع نهایی تأیید کاربرد در سوداکوما ZAX-E.
