برد الکترونیکی IT سوداکوما کد 625729 یک مجموعه مدار چاپی صنعتی است که عبارت TSUDAKOMA IT-Board 625729 روی خود PCB آن دیده میشود. برد دارای چند مدار مجتمع، دو باتری پشتیبان و کانکتورهای چندپین در پیرامون است. این قطعه برای بررسی در ماشین سوداکوما ZAX-E معرفی شده، اما جایگزینی مستقیم آن بدون تطبیق Parts Book، ریویژن، چیدمان کانکتورها و شماره سریال ماشین تأیید نمیشود. کد 625729-71 نیز باید بهعنوان کدی جداگانه بررسی شود.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | برد الکترونیکی IT سوداکوما کد 625729 |
| نام انگلیسی | TSUDAKOMA IT Board 625729 |
| کد چاپشده روی برد | 625729 |
| نوشته قابل مشاهده روی PCB | TSUDAKOMA IT-Board 625729 |
| نوع قطعه | برد الکترونیکی چندکانکتوره ماشین بافندگی |
| اجزای ظاهری شاخص | دو باتری پشتیبان، مدارهای مجتمع، سوکت و کانکتورهای چندپین |
| ماشین هدف برای بررسی | TSUDAKOMA ZAX-E؛ جایگزینی مستقیم تأیید نشده است |
| کد نزدیک ولی مستقل | 625729-71؛ همسانی یا جایگزینی با 625729 تأیید نشده است |
| معیار نهایی سفارش | کد و ریویژن PCB، آرایش کانکتورها، برچسب آیسیها، Parts Book، مدل کامل و سریال ماشین |
برد الکترونیکی IT سوداکوما کد 625729 چیست؟

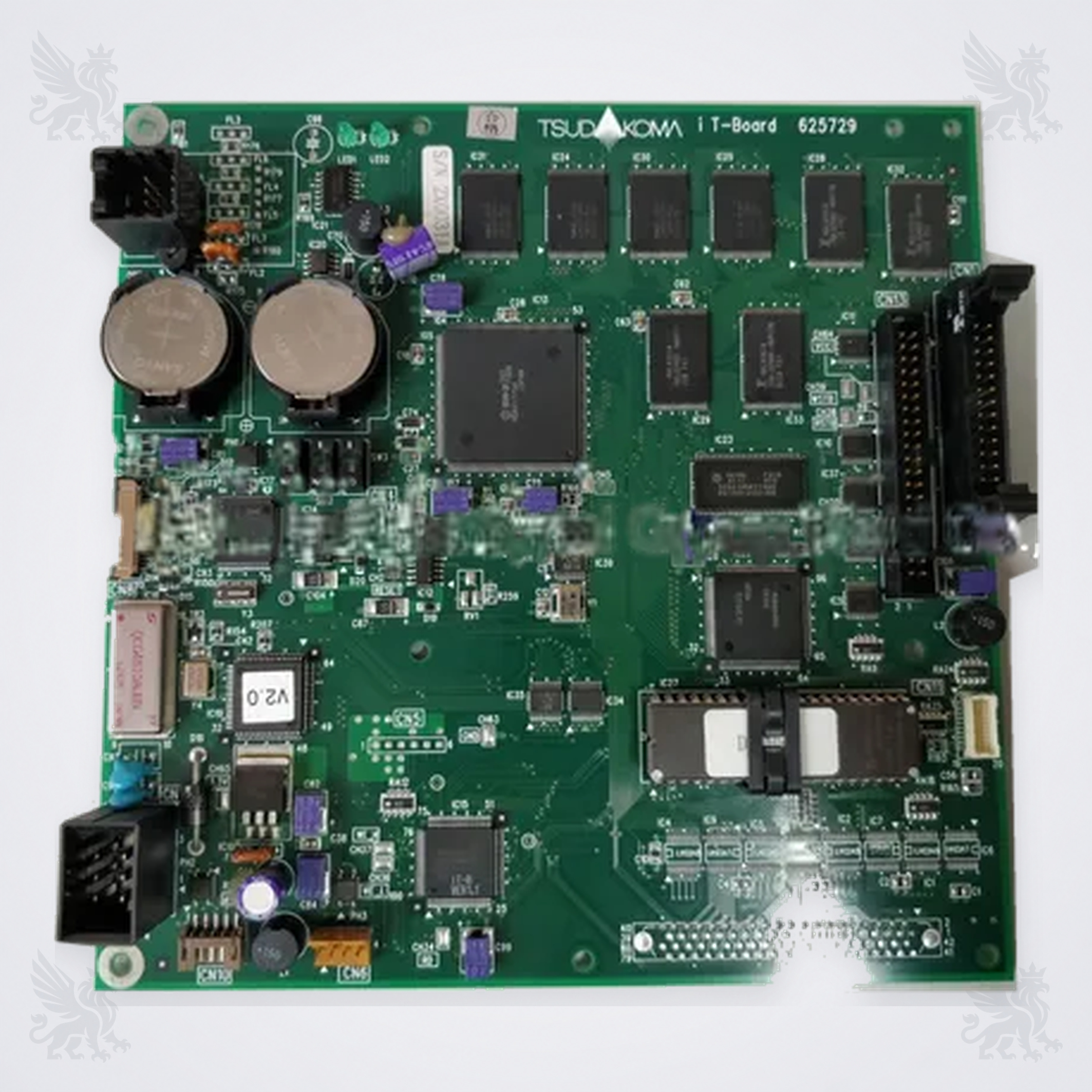

این قطعه یک PCB مونتاژشده از مجموعه الکترونیکی ماشین است و با نوشته TSUDAKOMA IT-Board 625729 شناسایی میشود. عنوان IT-Board و کد روی برد برای شناسایی اولیه مفید هستند، اما نقش دقیق هر مدار، کانکتور و سیگنال فقط باید از روی نقشه برق و Parts Book مربوط به همان مدل و سریال تعیین شود. به همین دلیل، از روی ظاهر برد نمیتوان آن را بهطور قطعی «برد اصلی» یا جایگزین همه نسخههای ZAX-E دانست.
نقش برد IT در مجموعه الکترونیکی ماشین
بردهای صنعتی این گروه معمولاً در مسیر پردازش، نگهداری یا تبادل داده و سیگنال میان بخشهای الکترونیکی قرار میگیرند. وجود چند کانکتور، مدارهای مجتمع و باتریهای پشتیبان در نمونه 625729 نشان میدهد که تطبیق تنها بر پایه شکل کلی کافی نیست. نقش دقیق هر اتصال، سطح ولتاژ، نوع داده و وابستگی آن به سایر بردها باید از روی مستندات سرویس همان دستگاه بررسی شود.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین یا کد | وضعیت | کنترل لازم |
|---|
| TSUDAKOMA ZAX-E | برای بررسی معرفی شده است؛ جایگزینی مستقیم تأیید نشده است | تطبیق کد و ریویژن برد نصبشده، کانکتورها، Parts Book، نقشه برق، مدل کامل و سریال ماشین |
| سایر مدلهای ZA / ZAX | سازگاری تأیید نشده است | وجود دقیق کد 625729 در Parts Book همان ماشین و تطبیق فیزیکی و الکترونیکی الزامی است |
| کد 625729-71 | کد مستقل برای بررسی | پسوند -71 را حذف نکنید؛ همسانی مدار، ریویژن و جایگزینی باید مستند شود |
نکات شناسایی و تطبیق پیش از خرید
- عبارت TSUDAKOMA IT-Board 625729 روی PCB را با برد نصبشده مقایسه کنید.
- کد 625729 را با 625729-71 یکی در نظر نگیرید؛ وجود یا نبود پسوند میتواند نشاندهنده نسخه متفاوت باشد.
- ابعاد تقریبی، شکل PCB، محل پیچها، تعداد و جهت کانکتورها و رنگ یا کلید مکانیکی سوکتها را تطبیق دهید.
- برچسب آیسیها، EPROM یا قطعات سوکتی را بدون جابهجایی ثبت کنید؛ نسخه نرمافزاری یا برنامه داخلی ممکن است اهمیت داشته باشد.
- از هر دو سمت برد، کدها، کانکتورها، محل نصب و صفحه Parts Book عکس واضح تهیه کنید.
- مدل کامل، سال ساخت و شماره سریال ماشین را از روی پلاک دستگاه ثبت کنید.
علائم نیاز به بازرسی
توقف بخشی از سیستم، خطای ارتباطی یا داده، راهاندازی نامنظم، قطع متناوب، داغی موضعی، سولفاتهشدن باتری، خوردگی، بوی سوختگی یا تغییر رنگ قطعات از نشانههای نیاز به بررسی هستند. این علائم بهتنهایی خرابی برد 625729 را ثابت نمیکنند؛ منبع تغذیه، سیمکشی، کانکتورها، ورودیها و بردهای مرتبط نیز باید طبق نقشه دستگاه آزمایش شوند.
نصب، آزمون و نگهداری ایمن
- برق ماشین را طبق رویه ایمن قطع، قفلگذاری و از تخلیه انرژی مدار اطمینان حاصل کنید.
- از دستبند و سطح کار ضدالکتریسیته ساکن استفاده کنید و برد را از لبهها بگیرید.
- پیش از جداکردن، از تمام کانکتورها عکس بگیرید و آنها را برچسبگذاری کنید؛ سوکت را با فشار یا جهت نادرست جا نزنید.
- آیسی، EPROM یا قطعه سوکتی را بین دو برد جابهجا نکنید مگر اینکه روش رسمی، نسخه و جهت نصب کاملاً مشخص باشد.
- باتریهای پشتیبان را بدون بررسی روش حفظ داده و دستورالعمل سرویس تعویض نکنید.
- برد را در بستهبندی آنتیاستاتیک، محیط خشک و دور از گردوغبار رسانا، رطوبت و ضربه نگهداری کنید.
- بعد از نصب، ابتدا تغذیهها و سپس عملکرد ماشین را با روش آزمون مجاز و تحت نظارت تکنسین بررسی کنید.
برای تعمیر برد، ثبت نشانه خرابی، تاریخچه توقف، وضعیت باتریها، ولتاژهای تغذیه و نتیجه بررسی کانکتورها ضروری است. تعمیر صرفاً بر اساس تعویض قطعه ظاهراً معیوب میتواند ایراد اصلی را پنهان کند یا به برد جایگزین آسیب بزند.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح عبارت TSUDAKOMA IT-Board 625729 و همه برچسبهای روی PCB
- تصویر کامل هر دو سمت برد، کانکتورها و محل نصب داخل تابلو
- مدل کامل و شماره سریال ماشین سوداکوما
- صفحه Parts Book و بخش مرتبط در نقشه برق همان دستگاه
- شرح خطا، زمان بروز، وضعیت باتریها و اندازهگیری ولتاژهای تغذیه
- تأیید اینکه کد موردنیاز 625729 است یا 625729-71
پرسشهای متداول
آیا 625729 و 625729-71 یک قطعه هستند؟
همسانی آنها تأیید نشده است. پسوند -71 باید بخشی از کد فنی تلقی شود و مدار، ریویژن و کاربرد هر دو نسخه با Parts Book بررسی شوند.
آیا برد 625729 برای همه ماشینهای ZAX-E مناسب است؟
خیر. سوداکوما برای سفارش قطعات بر ثبت اطلاعات پلاک ماشین و دریافت اطلاعات یا کاتالوگ قطعات مرتبط تأکید میکند؛ مدل کامل، سریال و ریویژن برد باید تطبیق داده شوند.
آیا از روی ظاهر میتوان خرابی برد را تشخیص داد؟
خیر. سوختگی یا خوردگی نشانه مهمی است، اما بسیاری از ایرادها بدون اثر ظاهری رخ میدهند و برخی خطاها نیز از تغذیه، کابل یا برد دیگر ناشی میشوند.
آیا میتوان آیسی یا EPROM را از برد قدیمی منتقل کرد؟
فقط با روش سرویس معتبر، تطبیق دقیق نسخه و توسط تعمیرکار متخصص. جابهجایی اشتباه میتواند داده را از بین ببرد یا به قطعه و برد آسیب بزند.
آیا باتریهای روی برد را میتوان مستقیم تعویض کرد؟
تعویض باید پس از بررسی نوع باتری، قطبیت، روش حفظ داده و دستورالعمل سرویس انجام شود؛ قطع ناگهانی باتری ممکن است تنظیمات یا دادههای پشتیبان را تحت تأثیر قرار دهد.
استعلام فنی از فراتکس پارتس: برای تطبیق برد IT کد 625729 با ماشین سوداکوما ZAX-E، عکس کامل دو سمت برد، کد و ریویژن، کانکتورها، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید. اگر روی قطعه کد 625729-71 دیده میشود، آن را جداگانه اعلام کنید.
