مجموعه برد و فریم نگهدارنده نمایشگر سوداکوما کد 627B611AA شامل قاب نصب LCD، بردهای جانبی و فلت ارتباطی است و خود پنل LCD محسوب نمیشود. کاربرد آن در ZAX-E باید با ریویژن بردها، هندسه قاب، کانکتورها، Parts Book و شماره سریال ماشین تطبیق داده شود.
توضيحات و نقد و بررسی مجموعه برد و فریم نگهدارنده نمایشگر سوداکوما کد 627B611AA

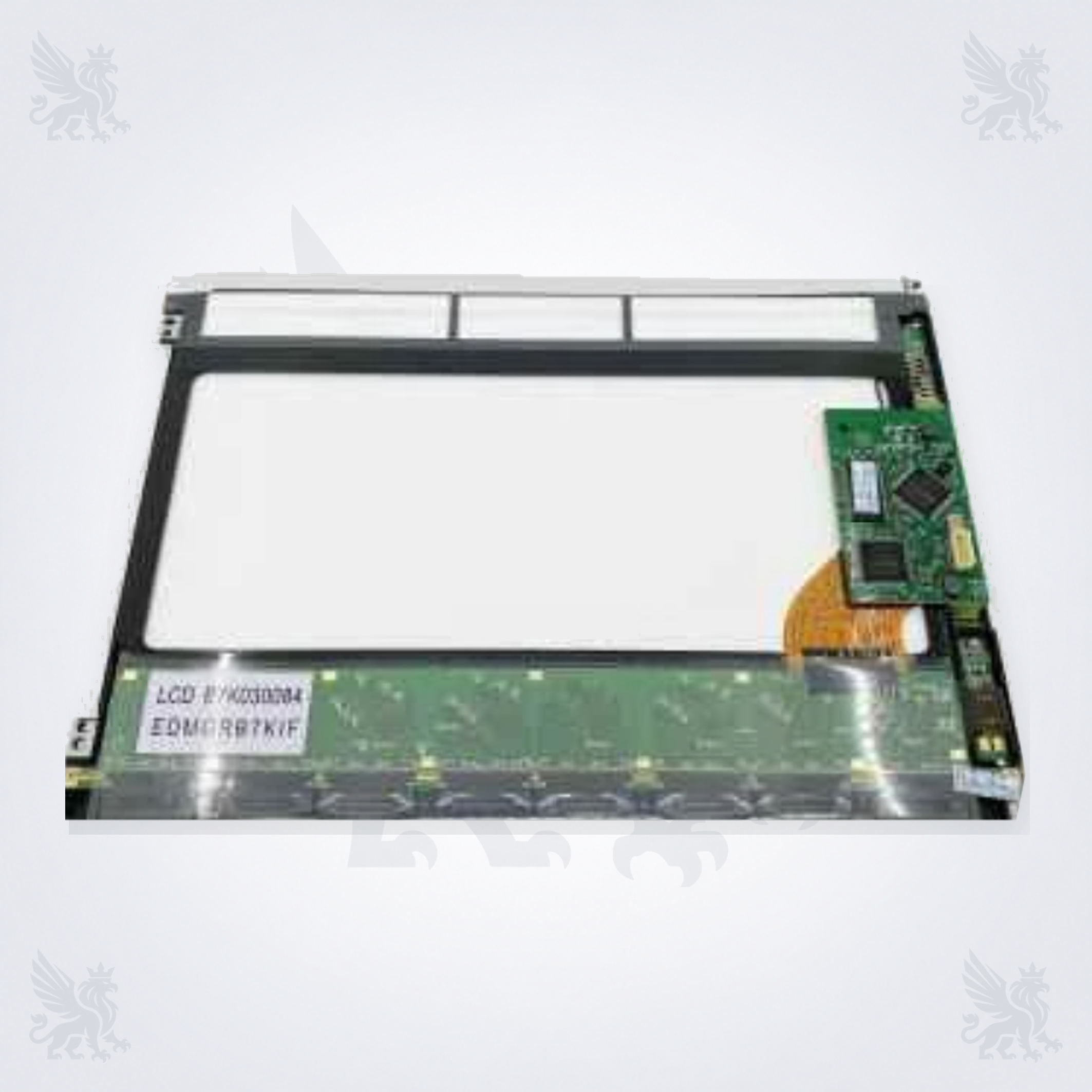

مجموعه برد و فریم نگهدارنده نمایشگر سوداکوما کد 627B611AA یک مجموعه مکانیکی ـ الکترونیکی برای بخش نمایشگر ماشین است. این محصول شامل فریم یا پایه نگهدارنده LCD، بردهای نصبشده در پایین و سمت راست و فلت ارتباطی است؛ خود پنل LCD نیست و LCD داخل محدوده این قاب نصب میشود. کد کامل مجموعه 627B611AA است و نباید با پنل LCD کد 627B61AA یا تاچپنل کد 627B60AA یکی در نظر گرفته شود.
| مشخصه | اطلاعات قابل اتکا |
|---|---|
| نام فارسی | مجموعه برد و فریم نگهدارنده نمایشگر سوداکوما کد 627B611AA |
| نام انگلیسی | TSUDAKOMA Display Board and LCD Mounting Frame Assembly 627B611AA |
| کد کامل مجموعه | 627B611AA |
| نوع قطعه | مجموعه برد و فریم یا پایه نگهدارنده نمایشگر؛ بدون فرض وجود خود LCD |
| اجزای ظاهری شاخص | فریم نصب LCD، برد طولی پایین، برد عمودی و برد جانبی سمت راست، فلت و کانکتورها |
| کارکرد کلی | نگهداری فیزیکی LCD و فراهمکردن زیرساخت اتصال آن به مجموعه نمایشگر؛ نقش دقیق هر برد باید از نقشه همان ماشین تعیین شود |
| ماشین هدف برای بررسی | TSUDAKOMA ZAX-E؛ جایگزینی مستقیم تأیید نشده است |
| قطعات نزدیک ولی مجزا | 627B61AA پنل LCD و 627B60AA تاچپنل؛ هیچکدام خودِ مجموعه 627B611AA نیستند |
| معیار نهایی سفارش | کد کامل، ریویژن بردها، ابعاد و هندسه فریم، نقاط نصب LCD، فلت، کانکتورها، Parts Book، مدل کامل و سریال ماشین |
مجموعه برد و فریم نمایشگر 627B611AA چیست؟
این قطعه یک پنل نمایش تصویر نیست؛ یک مجموعه شامل قاب نگهدارنده و چند برد متصل به آن است که LCD درون قاب نصب میشود. برد طولی پایین، بردهای سمت راست، فلت و نقاط اتصال، همگی بخشی از مجموعه قابل مشاهده هستند. بنابراین در استعلام باید دقیقاً عبارت «مجموعه برد و فریم نمایشگر 627B611AA» ذکر شود تا با LCD یا تاچپنل جداگانه اشتباه نشود.
نقش فریم، بردها و فلت در مجموعه نمایشگر
فریم، موقعیت مکانیکی LCD و محل استقرار اجزای جانبی را حفظ میکند. بردها و فلت نیز مسیرهای ارتباطی و اتصال لازم برای مجموعه نمایشگر را فراهم میکنند. از روی تصویر نمیتوان وظیفه دقیق هر آیسی، کانکتور یا خط سیگنال را قطعی دانست؛ برای تشخیص نقش هر بخش باید نقشه برق، Parts Book و مستندات سرویس مربوط به مدل و شماره سریال همان دستگاه بررسی شوند.
سازگاری با ماشینهای بافندگی سوداکوما
| ماشین یا کد | وضعیت | کنترل لازم |
|---|---|---|
| TSUDAKOMA ZAX-E | برای بررسی معرفی شده است؛ جایگزینی مستقیم تأیید نشده است | تطبیق کد 627B611AA، ریویژن بردها، هندسه قاب، فلت، کانکتورها، Parts Book و سریال ماشین |
| سایر مدلهای ZA / ZAX | سازگاری تأیید نشده است | وجود دقیق کد در Parts Book همان ماشین و تطبیق فیزیکی و الکترونیکی الزامی است |
| 627B61AA | کد پنل LCD جداگانه؛ با 627B611AA یکسان نیست | یک رقم 1 اضافه در کد مجموعه را حذف نکنید و محدوده اقلام سفارش را تأیید کنید |
| 627B60AA | کد تاچپنل جداگانه؛ با این مجموعه یکسان نیست | کد، ابعاد، فلت و کانکتور تاچپنل باید مستقل بررسی شوند |
نکات شناسایی و تطبیق پیش از خرید
- کد کامل 627B611AA را ثبت کنید؛ آن را به 627B61AA کوتاه نکنید.
- چیدمان برد طولی پایین و بردهای سمت راست، تعداد سوکتها و محل اتصال فلت را با نمونه نصبشده تطبیق دهید.
- ابعاد کلی قاب، محدوده و نقاط نصب LCD، محل پیچها، زبانهها و جهت قرارگیری مجموعه را مقایسه کنید.
- کدها، برچسبها و ریویژنهای روی همه بردهای متصل به قاب را جداگانه عکاسی و ثبت کنید.
- مشخص کنید سفارش فقط شامل فریم و بردهاست یا فروشنده LCD، تاچپنل، کابل یا اقلام دیگری را نیز همراه آن عرضه میکند.
- مدل کامل، سال ساخت و شماره سریال ماشین را از پلاک دستگاه بردارید و صفحه مرتبط Parts Book را ارسال کنید.
علائم نیاز به بازرسی مجموعه
شکستگی یا تابخوردگی قاب، آسیب فلت، سولفاتهشدن برد، سوکت شل، قطع متناوب تصویر یا ارتباط و آثار داغی از نشانههای نیاز به بررسی هستند. این علائم خرابی مجموعه 627B611AA را بهتنهایی ثابت نمیکنند؛ خود LCD، تاچپنل، بکلایت، کابلها، منبع تغذیه و برد کنترل مرتبط نیز میتوانند علائم مشابه ایجاد کنند.
نصب، آزمون و نگهداری ایمن
- برق ماشین را طبق رویه ایمن قطع و قفلگذاری کنید و از تخلیه انرژی مدار مطمئن شوید.
- از حفاظت ضدالکتریسیته ساکن استفاده کنید و بردها و فلت را فقط از نقاط امن بگیرید.
- LCD شیشهای را هنگام باز و بستهکردن مستقل نگه دارید و هیچ فشار یا پیچشی به قاب و فلت وارد نکنید.
- پیش از جداسازی، از مسیر فلت، جهت سوکتها، پیچها و محل نصب عکس بگیرید و همه اتصالات را برچسبگذاری کنید.
- قاب را سوراخ، خم یا اصلاح نکنید و کانکتورها را با فشار یا جهت نادرست جا نزنید.
- بدون نقشه معتبر، ولتاژ آزمایشی به کانکتورها اعمال نکنید و مجموعه را خارج از ترتیب سرویس روشن نکنید.
- پس از نصب، تغذیهها، کابلها و بردهای مجاور را بررسی و آزمون عملکرد را تدریجی و زیر نظر تکنسین انجام دهید.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس کامل مجموعه از روبهرو و پشت، همراه با کد 627B611AA و تمام برچسبهای بردها
- ابعاد قاب و محل نصب LCD، تعداد پیچها، زبانهها، فلتها و کانکتورها
- مدل کامل و شماره سریال ماشین سوداکوما
- صفحه Parts Book و بخش مرتبط نقشه برق همان دستگاه
- شرح ایراد و نتیجه بررسی LCD، تاچپنل، بکلایت، کابلها و تغذیه
- تأیید دقیق اقلام موردنیاز: مجموعه 627B611AA، پنل LCD یا تاچپنل جداگانه
پرسشهای متداول
آیا 627B611AA خود پنل LCD است؟
خیر. این کد به مجموعه برد و فریم یا پایه نگهدارنده نمایشگر اشاره دارد؛ LCD داخل قاب نصب میشود و باید محدوده اقلام تحویلی جداگانه تأیید شود.
تفاوت 627B611AA و 627B61AA چیست؟
627B611AA کد کامل این مجموعه برد و فریم است، درحالیکه 627B61AA بهعنوان کد پنل LCD جداگانه شناخته میشود. حذف یک رقم 1 میتواند سفارش را به قطعه دیگری تبدیل کند.
آیا LCD همراه این مجموعه تحویل میشود؟
از عنوان فنی مجموعه نباید وجود LCD را فرض کرد. پیش از خرید، محتویات بسته باید با عکس واقعی، فهرست اقلام و کدهای هر جزء تأیید شود.
آیا برای همه ماشینهای ZAX-E قابل استفاده است؟
خیر. جایگزینی مستقیم تأیید نشده است و ریویژن بردها، شکل قاب، نوع فلت و کانکتورها، Parts Book و شماره سریال ماشین باید تطبیق داده شوند.
آیا خاموشی یا خرابی تصویر حتماً از این مجموعه است؟
خیر. LCD، تاچپنل، بکلایت، کابل، منبع تغذیه یا برد کنترل نیز ممکن است عامل باشند. تشخیص باید طبق نقشه و با آزمون مرحلهای انجام شود.
استعلام فنی از فراتکس پارتس: برای تطبیق مجموعه برد و فریم نمایشگر کد 627B611AA با ماشین سوداکوما ZAX-E، عکس کامل دو سمت مجموعه، کد و ریویژن همه بردها، ابعاد قاب، فلتها، کانکتورها، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید. اگر فقط LCD یا تاچپنل موردنیاز است، کد آن را جداگانه اعلام کنید.
منابع فنی رسمی
- راهنمای رسمی سوداکوما برای سفارش قطعات ماشینآلات نساجی؛ مرجع لزوم ارائه اطلاعات پلاک ماشین و درخواست Parts Book یا اطلاعات فنی.
- مرکز رسمی دانلود کاتالوگها و نقشههای سوداکوما؛ مرجع عمومی مستندات ماشینآلات نساجی.
- Parts Book و نقشه برق ماشین با مدل و شماره سریال دقیق؛ مرجع نهایی تأیید کاربرد، ریویژن و جایگزینی مجموعه.
