برد اینورتر بک‌لایت نمایشگر سوداکوما کد 627B62AA

توضيحات و نقد و بررسی برد اینورتر بک‌لایت نمایشگر سوداکوما کد 627B62AA

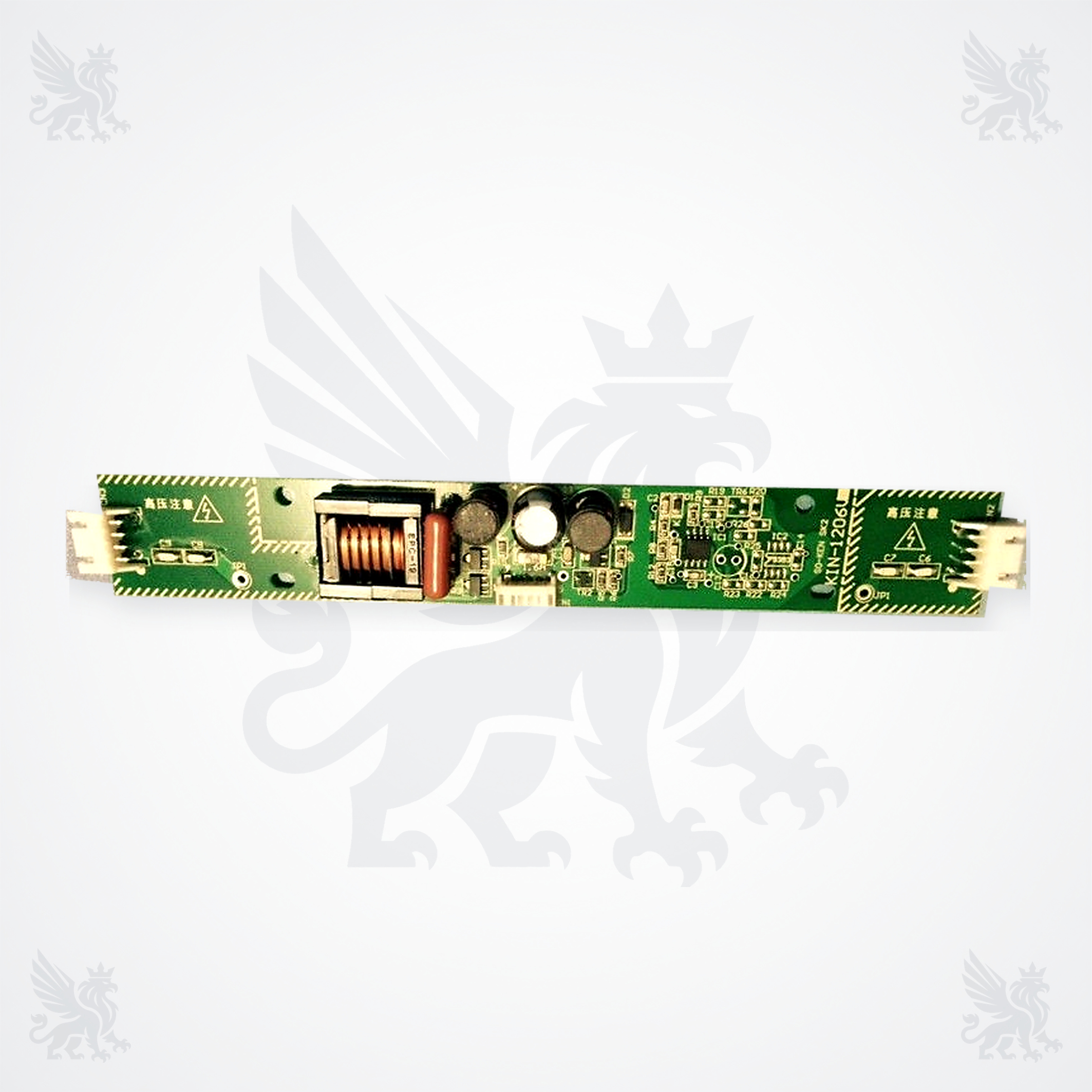

برد اینورتر بک‌لایت نمایشگر سوداکوما کد 627B62AA مدار راه‌اندازی و کنترل روشنایی پس‌زمینه مجموعه نمایشگر است. این قطعه خود LCD، تاچ‌پنل یا برد پردازش تصویر نیست. در نمونه تصویری، کد KYN-1206L روی PCB، دو کانکتور انتهایی، ترانس سیم‌پیچ و علائم هشدار ولتاژ بالا قابل مشاهده‌اند. کاربرد در ZAX-E برای بررسی معرفی شده، اما جایگزینی مستقیم بدون تطبیق کدها، کانکتورها، Parts Book و سریال ماشین تأیید نشده است.

مشخصه	اطلاعات قابل اتکا
نام فارسی	برد اینورتر بک‌لایت نمایشگر سوداکوما کد 627B62AA
نام انگلیسی	TSUDAKOMA Display Backlight Inverter Board 627B62AA
کد قطعه سوداکوما	627B62AA
کد چاپی قابل مشاهده	KYN-1206L؛ خوانش روی نمونه تصویری و نیازمند تطبیق با قطعه موجود
نوع قطعه	برد اینورتر بک‌لایت مجموعه نمایشگر
مشخصات تصویری	PCB باریک سبز، دو کانکتور سفید انتهایی، ترانس سیم‌پیچ مسی، سه قطعه استوانه‌ای و علائم هشدار ولتاژ بالا
کارکرد کلی	راه‌اندازی و کنترل روشنایی پس‌زمینه نمایشگر؛ پردازش تصویر بر عهده این برد نیست
ماشین هدف برای بررسی	TSUDAKOMA ZAX-E؛ جایگزینی مستقیم تأیید نشده است
معیار نهایی سفارش	627B62AA، KYN-1206L، چیدمان قطعات، سوکت‌ها، ابعاد و سوراخ‌ها، نوع بک‌لایت، Parts Book، مدل کامل و سریال ماشین

برد اینورتر بک‌لایت 627B62AA چیست؟

627B62AA یک برد باریک در مدار نمایشگر است که انرژی ورودی و فرمان روشنایی را برای بخش بک‌لایت آماده می‌کند. ترانس سیم‌پیچ و نشانه‌های هشدار روی PCB، ارتباط آن را با بخش ولتاژ بالای روشنایی نمایشگر نشان می‌دهند. این برد تصویر را تولید یا پردازش نمی‌کند و نباید با LCD، تاچ‌پنل یا برد کنترل اصلی اشتباه شود.

نقش برد در سیستم نمایشگر

در مجموعه اپراتوری، LCD وظیفه نمایش تصویر را دارد، بردهای کنترل داده و فرمان را مدیریت می‌کنند و اینورتر بک‌لایت روشنایی پس‌زمینه را راه‌اندازی می‌کند. تاریک شدن صفحه می‌تواند از اینورتر، منبع تغذیه، کابل‌ها، کانکتورها، بخش بک‌لایت یا مدار فرمان باشد؛ بنابراین تعویض 627B62AA باید پس از تفکیک عیب انجام شود.

سازگاری با ماشین‌های بافندگی سوداکوما

ماشین یا شناسه	وضعیت	کنترل لازم پیش از سفارش
TSUDAKOMA ZAX-E	برای بررسی معرفی شده است؛ جایگزینی مستقیم تأیید نشده است	کد 627B62AA، نسخه نمایشگر، KYN-1206L، کانکتورها، Parts Book و سریال ماشین
سایر مدل‌های ZA / ZAX	سازگاری تأیید نشده است	وجود دقیق کد در Parts Book همان ماشین و تطبیق الکتریکی و مکانیکی ضروری است
بردهای مشابه از نظر شکل	تشابه ظاهری، دلیل جایگزینی نیست	کد، مدار، ورودی و خروجی، سوکت‌ها، نصب مکانیکی و نوع بک‌لایت باید یکسان باشند

نکات شناسایی و تطبیق پیش از خرید

کد کامل 627B62AA را از Parts Book یا برچسب مجموعه ثبت کنید.
کد چاپی KYN-1206L و همه پسوندها یا علائم کنار آن را روی برد نصب‌شده کنترل کنید.
موقعیت ترانس، سه قطعه استوانه‌ای، قطعات SMD و علائم هشدار را با تصویر مقایسه کنید.
تعداد پین‌ها، جهت قفل و محل هر دو کانکتور انتهایی و کانکتور میانی را تطبیق دهید.
طول و عرض PCB، موقعیت سوراخ‌های نصب و جهت صحیح قرارگیری برد را ثبت کنید.
کد یا مدل LCD و نوع مجموعه بک‌لایت را از قطعه نصب‌شده یا راهنمای سرویس استخراج کنید.
مدل کامل و شماره سریال ماشین را از پلاک ثبت و صفحه مرتبط Parts Book را بررسی کنید.

علائم نیاز به بازرسی سیستم بک‌لایت

تاریک بودن نمایشگر با وجود تصویر کم‌رنگ، روشن شدن لحظه‌ای و خاموشی، چشمک‌زدن، افت یا ناپایداری نور، داغ‌شدن غیرعادی، بوی سوختگی یا تغییر رنگ اطراف ترانس از نشانه‌های نیاز به بازرسی هستند. این علائم خرابی 627B62AA را به‌تنهایی ثابت نمی‌کنند؛ تغذیه، کابل، کانکتور، بخش بک‌لایت و مدار فرمان نیز باید بررسی شوند.

نصب، آزمون و نگهداری ایمن

هشدار ولتاژ بالا: این برد با مدار روشنایی بک‌لایت مرتبط است و می‌تواند خروجی خطرناک ایجاد کند. آزمون برقدار فقط باید توسط تکنسین واجد صلاحیت و مطابق راهنمای سرویس همان ماشین انجام شود.

برق ماشین را طبق رویه ایمن قطع و قفل‌گذاری کنید و زمان تخلیه مدار را رعایت کنید.
از حفاظت ضدالکتریسیته ساکن استفاده و پیش از جداسازی، جهت برد و کابل‌ها را ثبت کنید.
به ترانس، خروجی‌ها یا مسیرهای علامت‌گذاری‌شده ولتاژ بالا در حالت برقدار دست نزنید.
PCB را خم نکنید و روی ترانس، خازن‌ها یا کانکتورها فشار وارد نکنید.
برد مشابه را بدون تأیید نوع بک‌لایت، مدار فرمان، کانکتورها و مشخصات ورودی و خروجی نصب نکنید.
عایق‌ها، فاصله‌گذارها، شیلدها و مهار کابل‌ها را پس از نصب به وضعیت صحیح بازگردانید.
آزمون نهایی را با بار صحیح و طبق روش سرویس همان نمایشگر انجام دهید.

اطلاعات لازم برای استعلام از فراتکس پارتس

عکس واضح روی برد و پشت برد و تصویر کد 627B62AA
نمای نزدیک و خوانا از KYN-1206L و سایر نوشته‌های PCB
تصویر هر سه کانکتور همراه با تعداد پین‌ها و جهت اتصال
ابعاد برد، فاصله سوراخ‌ها و کد مجموعه LCD یا نمایشگر
مدل کامل و شماره سریال ماشین سوداکوما
صفحه Parts Book و بخش مرتبط در نقشه یا راهنمای سرویس
شرح عیب و نتیجه بررسی تغذیه، کابل، بک‌لایت و مدار فرمان

پرسش‌های متداول

آیا 627B62AA خود LCD است؟

خیر. 627B62AA برد اینورتر بک‌لایت است و روشنایی پس‌زمینه را راه‌اندازی می‌کند؛ LCD و تاچ‌پنل قطعات جداگانه‌اند.

رابطه KYN-1206L با 627B62AA چیست؟

627B62AA کد قطعه در کاربرد سوداکوما است و KYN-1206L کد چاپ‌شده قابل مشاهده روی PCB نمونه است. هر دو شناسه باید با قطعه نصب‌شده تطبیق داده شوند.

آیا این برد برای همه ماشین‌های ZAX-E مناسب است؟

جایگزینی مستقیم تأیید نشده است. نسخه نمایشگر، کدها، کانکتورها، Parts Book، مدل کامل و سریال ماشین باید تطبیق داده شوند.

آیا تاریک شدن صفحه حتماً از اینورتر است؟

خیر. بخش بک‌لایت، تغذیه، کابل، کانکتورها، مدار فرمان یا خود نمایشگر نیز می‌توانند عامل باشند و باید پیش از تعویض بررسی شوند.

آیا می‌توان بردی با شکل مشابه نصب کرد؟

خیر. شکل مشابه کافی نیست؛ کد، مدار، کانکتورها، مشخصات الکتریکی، نوع بک‌لایت و نصب مکانیکی باید دقیقاً تأیید شوند.

استعلام فنی از فراتکس پارتس: برای تطبیق برد اینورتر بک‌لایت کد 627B62AA با ماشین سوداکوما ZAX-E، عکس کامل هر دو سمت برد، کد KYN-1206L، تصاویر کانکتورها، مشخصات نمایشگر، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید.

منابع فنی رسمی

راهنمای رسمی سوداکوما برای سفارش قطعات ماشین‌آلات نساجی؛ مرجع ارائه اطلاعات پلاک ماشین و درخواست Parts Book یا اطلاعات فنی.
مرکز رسمی دانلود کاتالوگ‌ها و مستندات سوداکوما؛ مرجع عمومی مستندات ماشین‌آلات نساجی.
Parts Book، نقشه الکتریکی و راهنمای سرویس ماشین با مدل و شماره سریال دقیق؛ مرجع نهایی تأیید کاربرد، مشخصات و جایگزینی برد.
