برد فانکشن کنسول سوداکوما کد 627511A یک برد دیجیتال در مجموعه کنترل اپراتور است که مدیریت و تبادل دادههای عملکردی کنسول را انجام میدهد. مدل ماشین تأیید نشده و سفارش باید با کد کامل PCB، برچسب ICها، کانکتورها، Parts Book و سریال ماشین تطبیق یابد.
توضيحات و نقد و بررسی برد فانکشن کنسول سوداکوما کد 627511A

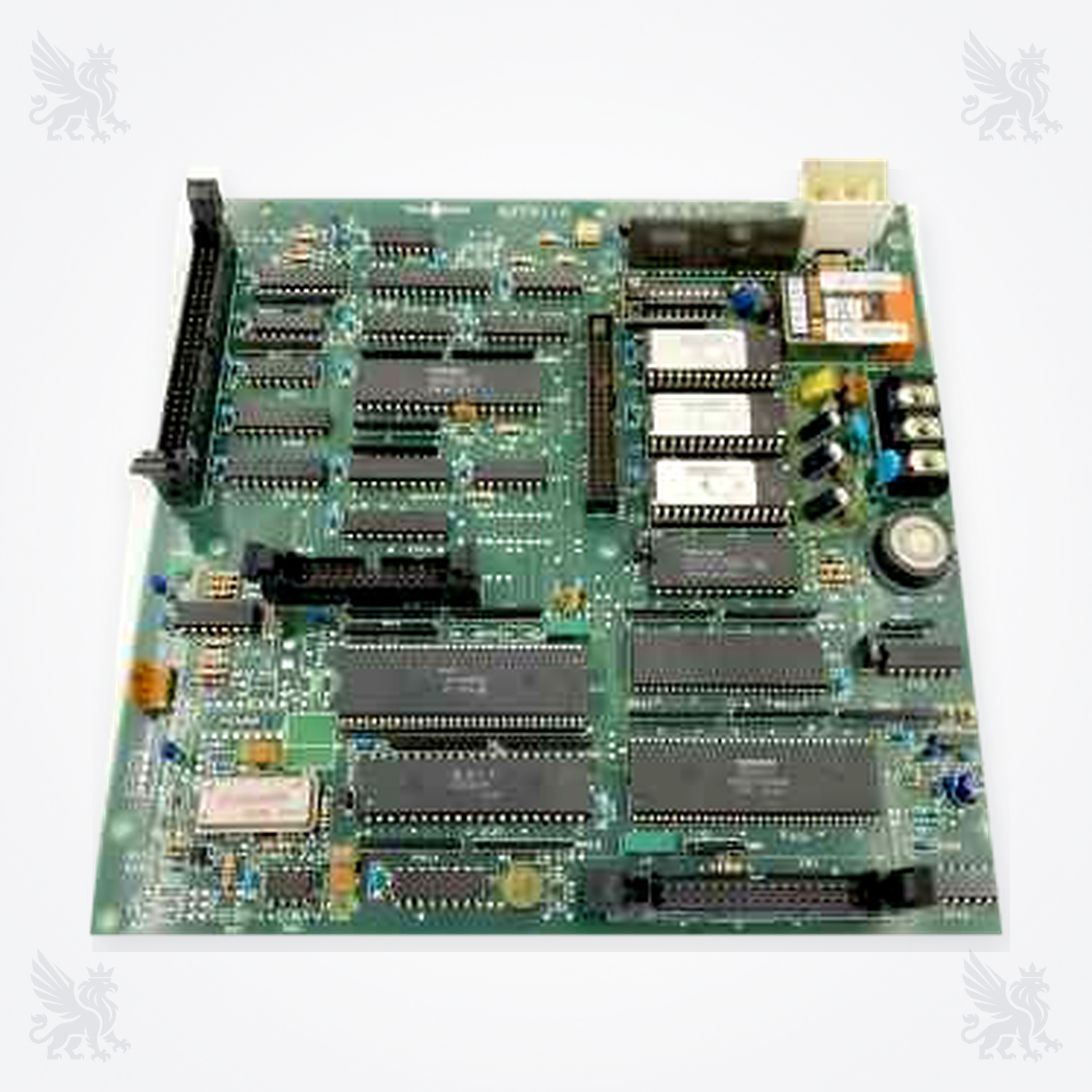

برد فانکشن کنسول سوداکوما کد 627511A یک برد دیجیتال پرقطعه برای مجموعه کنسول و کنترل اپراتور ماشین بافندگی است. در نمونه تصویری، آرایهای از ICهای DIP، چند IC سوکتی، کانکتور لبهای، کانکتورهای چندپین و بخش تغذیه کمکی دیده میشود. مدل دقیق ماشین در سند عمومی OEM مشخص نشد؛ بنابراین جایگزینی مستقیم تأیید نشده است و سفارش باید با کد کامل PCB، برچسب قطعات سوکتی، چیدمان کانکتورها، Parts Book و شماره سریال ماشین تطبیق داده شود.
| مشخصه | اطلاعات قابل اتکا |
|---|---|
| نام فارسی | برد فانکشن کنسول سوداکوما کد 627511A |
| نام انگلیسی | TSUDAKOMA Console Function Board 627511A |
| کد کامل برد | 627511A؛ حرف A بخشی از شناسه است و نباید هنگام تطبیق حذف شود |
| نوع قطعه | Console Function Board؛ برد فانکشن مجموعه کنترل اپراتور |
| شناسه پژوهشی مرتبط | 627511-34 با عنوان FIP Board Box؛ رابطه آن با PCB کد 627511A نیازمند تأیید در Parts Book همان ماشین است |
| مشخصات تصویری | PCB سبز تقریباً مربعی، کانکتور لبهای عمودی، ICهای متعدد DIP و سوکتی، کانکتورهای چندپین و قطعات تغذیه کمکی |
| کارکرد کلی | پردازش و تبادل دادههای عملکردی در مجموعه کنسول؛ شرح دقیق ورودیها و خروجیها باید از نقشه همان ماشین استخراج شود |
| ماشین سازگار | مدل مشخصی تأیید نشده است؛ جایگزینی مستقیم تأیید نشده است |
| معیار نهایی سفارش | 627511A، بازبینی 627511-34 در Parts Book، برچسب ICهای سوکتی، جامپرها، کانکتورها، ابعاد و نصب، مدل کنسول، مدل کامل و سریال ماشین |
برد فانکشن کنسول 627511A چیست؟
627511A یک برد دیجیتال در مجموعه کنسول ماشین بافندگی سوداکوما است. ساختار آن شامل مدارهای منطقی، حافظهها یا قطعات برنامهپذیر سوکتی، رابطهای چندپین و بخشهای تغذیه و حفاظت کمکی است. عنوان Function Board نشاندهنده نقش عملیاتی آن در کنسول است، اما وظیفه دقیق هر کانکتور و سیگنال باید از راهنمای سرویس و نقشه الکتریکی همان مدل تعیین شود.
نقش برد در مجموعه کنترل اپراتور
برد فانکشن میان بخشهای ورودی اپراتور، مدارهای نمایش یا اعلان، حافظههای برنامه و کنترلرهای دیگر کنسول تبادل داده انجام میدهد. از آنجا که کنسول از منبع تغذیه، نمایشگر، صفحهکلید یا کلیدهای عملکردی، کابلها و چند برد تشکیل میشود، بروز ایراد در رابط کاربری الزاماً به معنی خرابی 627511A نیست.
تحقیق سازگاری با ماشینهای سوداکوما
| ماشین یا شناسه | وضعیت تحقیق | کنترل لازم پیش از سفارش |
|---|---|---|
| کنسول ماشین بافندگی TSUDAKOMA | کاربرد کنسولی گزارش شده؛ مدل دقیق تأیید نشده است | وجود کد 627511A در Parts Book همان سریال، کد کنسول و تطبیق کامل برد |
| خانوادههای ZA و ZAX | سازگاری با هیچ مدل یا پسوندی تأیید نشده است | مدل کامل، پسوند، سال یا سری ساخت، Parts Book و نقشه کنسول باید بررسی شوند |
| 627511-34 FIP Board Box | شناسه مرتبط در سابقه تعمیر؛ معادل بودن با 627511A تأیید نشده است | جدول مجموعه و زیرمجموعه در Parts Book، برچسب جعبه و کد خود PCB تطبیق داده شوند |
| برد مشابه از نظر شکل | تشابه ظاهری، دلیل جایگزینی نیست | کد، نسخه مدار، برنامه ICها، جامپرها، کانکتورها و نصب مکانیکی باید یکسان باشند |
نتیجه تحقیق: سند عمومی OEM یا صفحه Parts Book که 627511A را به یک مدل مشخص متصل کند پیدا نشد. به همین دلیل نام محصول مدلمحور نشده و عبارت جایگزینی مستقیم تأیید نشده است تا زمان دریافت مستندات همان ماشین معتبر میماند.
نکات شناسایی نسخه صحیح
- کد کامل 627511A و حرف انتهایی A را روی PCB یا برچسب مجموعه کنترل کنید.
- اگر روی جعبه یا Parts Book کد 627511-34 دیده میشود، رابطه مجموعه و زیرمجموعه را از جدول قطعات همان ماشین بررسی کنید.
- متن کامل برچسب ICهای سوکتی و ترتیب قرارگیری آنها را ثبت کنید؛ نسخه برنامه میتواند در سازگاری تعیینکننده باشد.
- وضعیت جامپرها، قطعات قابل تنظیم و جهت نصب قطعات سوکتی را پیش از جداسازی عکسبرداری کنید.
- تعداد پینها، جهت قفل و محل کانکتور لبهای و همه سوکتهای چندپین را مقایسه کنید.
- ابعاد PCB، محل نقاط مهار، جهت صحیح نصب و فاصله برد تا بدنه کنسول را تطبیق دهید.
- کد خود کنسول، مدل کامل ماشین و شماره سریال پلاک را همراه صفحه Parts Book ثبت کنید.
علائم نیاز به بازرسی برد و کنسول
روشن نشدن یا راهاندازی ناقص کنسول، توقف روی یک مرحله، پاسخ ندادن کلیدهای عملکردی، خطاهای ارتباطی، ریست ناگهانی، از دست رفتن تنظیمات یا داغشدن غیرعادی از علائم نیاز به بازرسی هستند. این نشانهها خرابی 627511A را بهتنهایی ثابت نمیکنند؛ منبع تغذیه، کابلها، کانکتورها، صفحهکلید، نمایشگر و سایر بردهای کنسول نیز باید بررسی شوند.
نصب، آزمون و نگهداری ایمن
هشدار ایمنی و ESD: برق ماشین را طبق دستورالعمل ایمنی قطع و قفلگذاری کنید. برد دیجیتال و ICهای سوکتی در برابر الکتریسیته ساکن و نصب اشتباه حساساند؛ سرویس باید توسط تکنسین واجد صلاحیت انجام شود.
- پیش از جدا کردن برد، از همه کابلها، سوکتها، جامپرها و جهت نصب عکس واضح تهیه کنید.
- از بند و سطح کار ضدالکتریسیته ساکن استفاده و برد را فقط از لبهها نگه دارید.
- ICهای سوکتی، حافظهها یا جامپرها را بدون ثبت موقعیت و تأیید مستندات جابهجا نکنید.
- پینهای کانکتورها را از نظر خمشدگی، خوردگی، آلودگی و اتصال سست بررسی کنید.
- PCB را خم نکنید، سوراخ جدید ایجاد نکنید و سوکت نامتناسب را با فشار جا نزنید.
- پس از نصب، اتصال زمین، مهار کابلها و فاصله برد از بدنه و بردهای مجاور را کنترل کنید.
- راهاندازی و آزمون عملکرد را طبق راهنمای سرویس همان کنسول و ماشین انجام دهید.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح و مستقیم از روی برد و پشت PCB
- نمای نزدیک کد 627511A و تمام نوشتهها یا پسوندهای کنار آن
- عکس خوانا از برچسب همه ICهای سوکتی و وضعیت جامپرها
- تصویر هر کانکتور همراه تعداد پینها و جهت اتصال
- کد یا برچسب جعبه کنسول و هر اشاره به 627511-34
- مدل کامل، پسوند و شماره سریال ماشین سوداکوما
- صفحه Parts Book، نقشه کنسول، متن خطا و شرح نتیجه عیبیابی
پرسشهای متداول
627511A چه نوع بردی است؟
این قطعه بهعنوان Console Function Board برای مجموعه کنترل اپراتور سوداکوما شناخته میشود؛ وظیفه دقیق مدار باید از نقشه همان ماشین تأیید شود.
آیا 627511A همان 627511-34 است؟
معادل بودن آنها تأیید نشده است. 627511-34 بهعنوان شناسه یک FIP Board Box گزارش شده و باید رابطه مجموعه و PCB در Parts Book بررسی شود.
این برد برای کدام مدل سوداکوما مناسب است؟
مدل مشخصی با سند عمومی OEM تأیید نشد. کد 627511A باید در Parts Book همان مدل و شماره سریال دیده شود.
آیا برد مشابه ظاهری قابل نصب است؟
خیر. علاوه بر هندسه، نسخه برنامه ICهای سوکتی، جامپرها، کانکتورها و مدار باید کاملاً تطبیق داده شوند.
آیا روشن نشدن کنسول خرابی این برد را ثابت میکند؟
خیر. منبع تغذیه، کابلها، نمایشگر، صفحهکلید و بردهای دیگر نیز میتوانند همان علامت را ایجاد کنند و باید عیبیابی شوند.
استعلام فنی از فراتکس پارتس: برای تطبیق برد فانکشن کنسول کد 627511A، تصاویر هر دو سمت برد، برچسب ICها، وضعیت جامپرها، کد کنسول، تصاویر کانکتورها، صفحه Parts Book، مدل کامل و شماره سریال ماشین را ارسال کنید.
