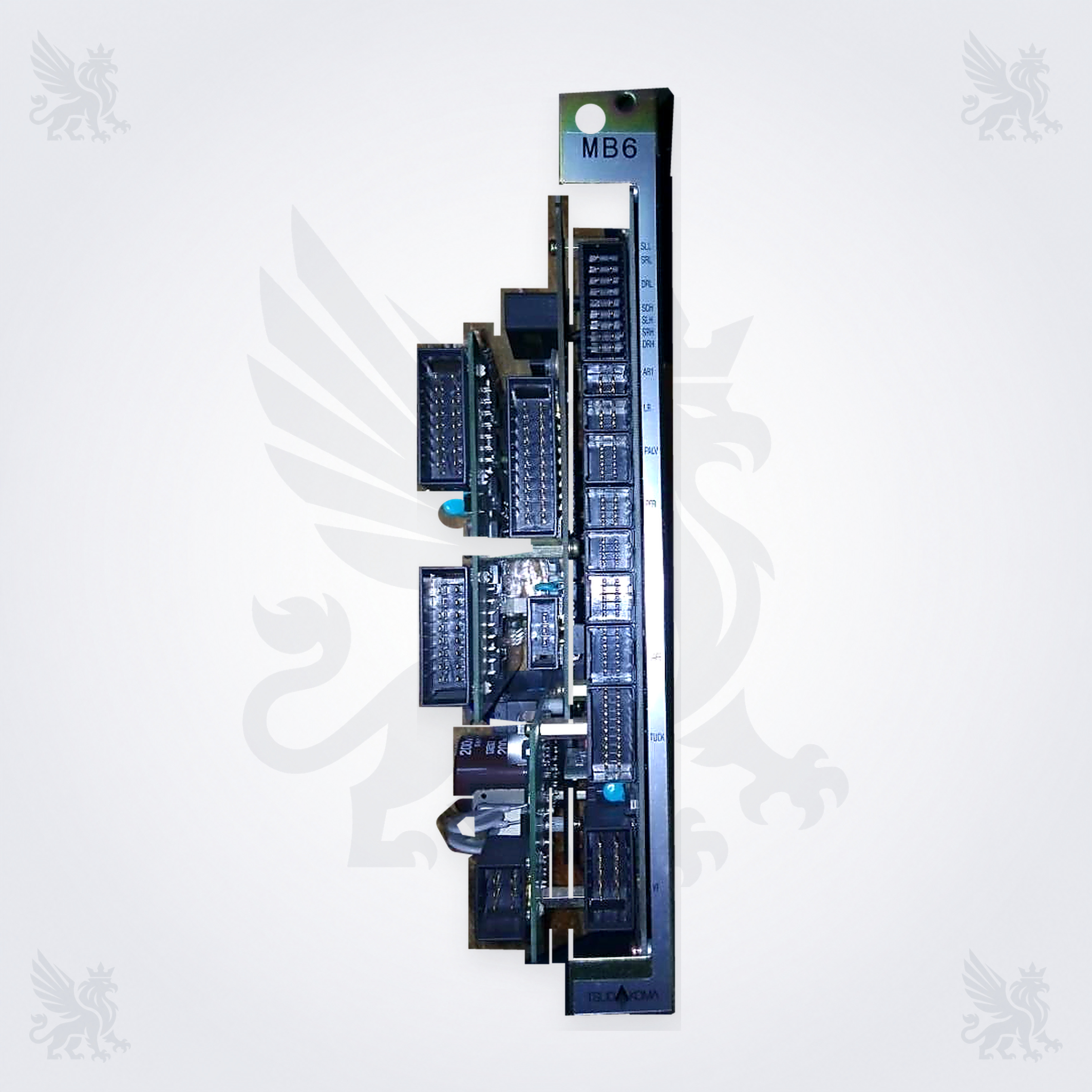

برد اصلی سوداکوما MB6 کدهای 625841-70 و 625843-70 یک مجموعه الکترونیکی چندطبقه با پنل فلزی MB6، ردیفهای متعدد کانکتور و چند برد متصل به یکدیگر است. دو کد 625841-70 و 625843-70 در عنوان قطعه ثبت شدهاند، اما رابطه دقیق آنها بهعنوان کد مجموعه، زیرمجموعه یا ریویژن در سند عمومی رسمی مشخص نشد. بنابراین سفارش باید با قطعه بازشده از ماشین و Parts Book همان شماره سریال تطبیق داده شود و جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | برد اصلی سوداکوما MB6 کدهای 625841-70 و 625843-70 |
| نام انگلیسی | TSUDAKOMA MB6 Main Board 625841-70 / 625843-70 |
| کدهای ثبتشده | 625841-70 و 625843-70؛ پسوند -70 بخشی از کد کامل است و نباید حذف شود |
| نشان روی پنل | MB6 |
| نوع قطعه | Main Board / مجموعه برد اصلی چندطبقه ماشین بافندگی |
| ساختار تصویری | پنل فلزی باریک، چند PCB روی پایههای فاصلهدار، ردیف بلند کانکتورها، کانکتورهای چندپین و اجزای الکترونیکی متعدد |
| کارکرد کلی | اتصال و توزیع سیگنال میان چند مدار کنترلی؛ وظیفه دقیق هر سوکت باید از نقشه الکتریکی همان ماشین تعیین شود |
| سازنده ماشین | سوداکوما / TSUDAKOMA |
| ماشین سازگار | مدل مشخصی با سند عمومی OEM تأیید نشده است؛ جایگزینی مستقیم تأیید نشده است |
برد اصلی MB6 چیست؟
MB6 در تصویر واقعی یک کارت تخت ساده نیست؛ مجموعهای چندبردی است که PCBها و بانکهای کانکتور را روی پایههای فاصلهدار پشت یک پنل فلزی باریک نگه میدارد. این معماری برای اتصال تعداد زیادی مدار در فضای محدود مناسب است. عنوان Main Board نقش اصلی یا مرکزی مجموعه را نشان میدهد، اما شرح دقیق پردازش، ورودی و خروجی هر مسیر باید از نقشه برق و راهنمای سرویس همان ماشین استخراج شود.
ساختار قابل مشاهده و نقش فنی
ردیف بلند سوکتها در کنار چند کانکتور چندپین و بردهای موازی نشان میدهد MB6 میان چند هارنس یا زیرسیستم واسطه ایجاد میکند. از روی ظاهر میتوان نقش کلی اتصال و توزیع سیگنال را استنباط کرد، اما تعیین عملکرد هر کانکتور بدون شماتیک رسمی ممکن نیست. نوشتههای کنار پنل، ترتیب سوکتها و کلید مکانیکی هر کانکتور باید در زمان نصب حفظ شود.
- پنل فلزی MB6 هم شناسه دیداری و هم محل مهار مجموعه است.
- چند PCB موازی با فاصله مکانیکی روی یک مجموعه نصب شدهاند.
- بانک کانکتورهای متوالی امکان اتصال چند هارنس را فراهم میکند.
- کارکرد دقیق قطعات و مسیرهای هر سوکت نیازمند نقشه رسمی همان ماشین است.
- جابهجایی ترتیب سوکتها میتواند به برد یا تجهیزات متصل آسیب بزند.
تحقیق سازگاری کدهای 625841-70 و 625843-70
| شناسه یا حالت | نتیجه تحقیق | اقدام لازم پیش از سفارش |
|---|
| 625841-70 | برای مجموعه MB6 در صفحه قطعه ثبت شده است؛ مدل دقیق ماشین در سند عمومی OEM تأیید نشد | کد روی قطعه موجود، ریویژن PCB و Parts Book همان سریال کنترل شود |
| 625843-70 | همراه 625841-70 ذکر شده است؛ نقش آن بهعنوان مجموعه، زیرمجموعه یا ریویژن تأیید نشد | محل درج کد، چیدمان بردها و همه سوکتها با نمونه خریدار مقایسه شود |
| 625841-70 در برابر 625843-70 | همخانواده یا جایگزین مستقیم بودن دو کد با مدرک عمومی رسمی ثابت نشد | تا زمان تأیید Parts Book، دو کد معادل فرض نشوند |
| قطعه مشابه ظاهری با پنل MB6 | تشابه پنل یا تعداد سوکتها برای تأیید کافی نیست | کد کامل، ریویژن، تعداد پین، کلید سوکت، نصب مکانیکی و نقشه سیمکشی تطبیق داده شوند |
نتیجه سازگاری: هیچ سند عمومی رسمی سوداکوما که این دو کد را به یک مدل مشخص ماشین یا به یکدیگر بهعنوان جایگزین مستقیم متصل کند پیدا نشد. به همین دلیل نام محصول بدون مدل ماشین نوشته شده و تا تأیید Parts Book همان شماره سریال، جایگزینی مستقیم تأیید نشده است.
روش شناسایی و تطبیق نسخه صحیح
- هر کد را کامل و همراه پسوند -70 از روی لیبل، PCB یا Parts Book ثبت کنید.
- محل درج 625841-70 و 625843-70 را مشخص کنید؛ کد روی کل مجموعه و کد روی PCB ممکن است نقش متفاوتی داشته باشند.
- عبارت MB6، شکل پنل و محل سوراخهای نصب را تصویر به تصویر مقایسه کنید.
- تعداد کانکتورها، تعداد پینها، جهت شیار یا کلید و ترتیب قرارگیری سوکتها را کنترل کنید.
- تعداد PCBهای موازی، پایههای فاصلهدار و ابعاد کلی مجموعه را اندازه بگیرید.
- تمام نوشتههای ریویژن، برچسبهای تعمیر و شمارههای چاپشده روی دو سمت برد را ثبت کنید.
- مدل کامل، پسوند، شماره سریال و سال ساخت ماشین را از نامپلیت بخوانید.
- صفحه مربوط به MB6 در Parts Book همان ماشین را برای تأیید نهایی ارسال کنید.
علائم نیاز به بازرسی و عیبیابی اولیه
ریست متناوب، راهاندازی ناقص، خطای چند ورودی یا خروجی، قطع ارتباط، گرمشدن سوکت یا آثار داغی از علائم نیاز به بازرسی هستند. این نشانهها خرابی MB6 را بهتنهایی ثابت نمیکنند؛ منبع تغذیه، سیمکشی، بارهای خروجی و اتصال زمین نیز میتوانند همان علائم را ایجاد کنند.
- پیش از قطع برق، کد خطا، زمان وقوع و وضعیت چراغها یا نمایشگر را ثبت کنید.
- پس از قطع و ایمنسازی برق، سوکتهای شل، پین خمشده، اکسیدشدگی و آثار حرارت را بررسی کنید.
- ولتاژهای تغذیه را فقط طبق نقشه و توسط تکنسین مجاز اندازهگیری کنید.
- پیوستگی هارنسها و اتصال زمین را بدون اعمال ولتاژ نامناسب به برد کنترل کنید.
- تعویض آزمایشی را فقط با نمونهای انجام دهید که کد، ریویژن و پیکربندی آن تأیید شده باشد.
قطعات و مدارهای مجاور که باید بررسی شوند
- منبع تغذیه و پایداری ولتاژ در لحظه راهاندازی و زیر بار
- اتصال زمین حفاظتی و زمین سیگنال مطابق نقشه دستگاه
- هارنسهای ورودی و خروجی، قفل سوکت و کشش مکانیکی کابل
- فیوزها، رلهها و مدارهای حفاظتی مرتبط با مجموعه
- سنسورها و عملگرهایی که خطای همزمان یا متناوب ایجاد میکنند
- بردهای جانبی متصل به MB6 و کانکتورهای بینبردی
- آلودگی رسانا، رطوبت، گردوغبار و نشانههای داغی داخل تابلو
نصب، حمل و نگهداری ایمن
هشدار ایمنی و ESD: برق اصلی ماشین را طبق دستورالعمل ایمنی قطع، قفلگذاری و بیبرقی را تأیید کنید. مجموعه چندبردی MB6 در برابر تخلیه الکترواستاتیک، خمشدن PCB و اتصال اشتباه سوکتها حساس است؛ نصب باید توسط تکنسین واجد صلاحیت انجام شود.
- پیش از جداسازی، از نمای کامل و تکتک سوکتها عکس شمارهگذاریشده تهیه کنید.
- از بند مچ و سطح کار ESD استفاده و مجموعه را فقط از پنل یا لبههای مجاز نگه دارید.
- برای بیرون آوردن سوکت، بدنه کانکتور را بگیرید و کابل را نکشید.
- به بردهای موازی، پایههای فاصلهدار و قطعات بزرگ فشار وارد نکنید.
- هیچ سوکت نامتناسبی را با فشار جا نزنید و جهت کلید مکانیکی را کنترل کنید.
- برای حمل از کیسه آنتیاستاتیک، محافظ کانکتور و بستهبندی ضربهگیر استفاده کنید.
- پس از نصب، مهار مکانیکی، اتصال زمین و فاصله مجموعه با قطعات مجاور را بررسی کنید.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح از نمای جلویی، پشت و پهلوی کامل مجموعه MB6
- نمای نزدیک هر دو کد 625841-70 و 625843-70 و محل درج آنها
- تمام نوشتههای ریویژن، شماره PCB و برچسبهای تعمیر یا برنامه
- عکس ردیف کانکتورها همراه تعداد پین و جهت شیار هر سوکت
- ابعاد کلی، محل سوراخهای نصب و تعداد بردهای موازی
- تصویر خوانای نامپلیت شامل مدل کامل و شماره سریال ماشین
- صفحه Parts Book یا نقشه برق که MB6 و کد قطعه را نشان میدهد
- شرح عیب، کد خطا، زمان وقوع و نتایج بررسی تغذیه و هارنسها
پرسشهای متداول
آیا 625841-70 و 625843-70 جایگزین مستقیم یکدیگر هستند؟
این رابطه با سند عمومی رسمی تأیید نشد. کدها ممکن است به سطوح متفاوت مجموعه یا ریویژن مربوط باشند؛ Parts Book همان ماشین مرجع نهایی است.
برد MB6 برای کدام مدل ماشین سوداکوما مناسب است؟
مدل مشخصی در سند عمومی OEM تأیید نشد. مدل کامل، شماره سریال و صفحه Parts Book باید پیش از سفارش بررسی شوند.
آیا وجود عبارت MB6 برای تطبیق کافی است؟
خیر. کد کامل با پسوند -70، ریویژن، تعداد بردها، آرایش کانکتورها، تعداد پینها و نصب مکانیکی نیز باید یکسان باشند.
آیا خطای کنترلی به معنی خرابی قطعی MB6 است؟
خیر. افت تغذیه، اتصال زمین نامناسب، کابل معیوب، سوکت اکسیدشده یا برد جانبی میتواند علامت مشابه ایجاد کند.
برای دریافت قیمت و تطبیق چه مدارکی لازم است؟
تصاویر کامل مجموعه و کدها، نمای سوکتها، نامپلیت ماشین، Parts Book و شرح عیب را برای فراتکس پارتس ارسال کنید.
استعلام فنی از فراتکس پارتس: برای بررسی برد اصلی سوداکوما MB6 کدهای 625841-70 و 625843-70، هر دو کد کامل، تصاویر همه نماها، ریویژن PCB، آرایش کانکتورها، صفحه Parts Book و نامپلیت ماشین را ارسال کنید تا ریسک انتخاب نسخه اشتباه کاهش یابد.
