برد دو شستی سوداکوما کد 627F34AA یک مجموعه الکترومکانیکی شامل برد مدار چاپی، دو کلید فشاری زرد، پنج سیم و دو سرسیم حلقهای است. این قطعه با عنوان Push Button 2 شناخته میشود و در سطح عملکرد عمومی، فرمان فشردن شستیها را به مدار کنترل ماشین منتقل میکند. برای انتخاب نسخه صحیح، شباهت ظاهری کافی نیست؛ کد کامل، ابعاد برد، تعداد و رنگ سیمها، نوشتههای روی سرسیمها، آرایش سوراخهای نصب، صفحه Parts Book و شماره سریال ماشین باید همزمان تطبیق داده شوند.
| مشخصه | اطلاعات |
|---|
| نام فارسی | برد دو شستی سوداکوما |
| نام انگلیسی | TSUDAKOMA 627F34AA Dual Push-Button Board / Push Button 2 |
| کد فنی | 627F34AA |
| نوع قطعه | Button Board / برد رابط دو کلید فشاری |
| اجزای قابل مشاهده | دو شستی زرد، برد مدار چاپی، پنج سیم رنگی و دو سرسیم حلقهای |
| رنگ سیمهای قابل مشاهده | مشکی، قرمز، آبی، زرد و سبز-آبی |
| کارکرد عمومی | دریافت فرمان دستی از دو شستی و انتقال سیگنال به مدار کنترل؛ وظیفه دقیق هر شستی باید از نقشه همان ماشین تعیین شود |
| خانوادههای مورد استعلام | ZAX, ZAX-N, ZAX-E, ZAX9100 |
| وضعیت سازگاری | نیازمند تأیید کد در Parts Book همان مدل، مشخصات ساخت و شماره سریال؛ جایگزینی مستقیم عمومی تأیید نشده است |
| معیار اصلی سفارش | تطبیق 627F34AA، نمای جلو و پشت، دو شستی، پنج سیم، سرسیمها، سوراخهای نصب و اطلاعات پلاک ماشین |
برد دو شستی سوداکوما 627F34AA چیست؟

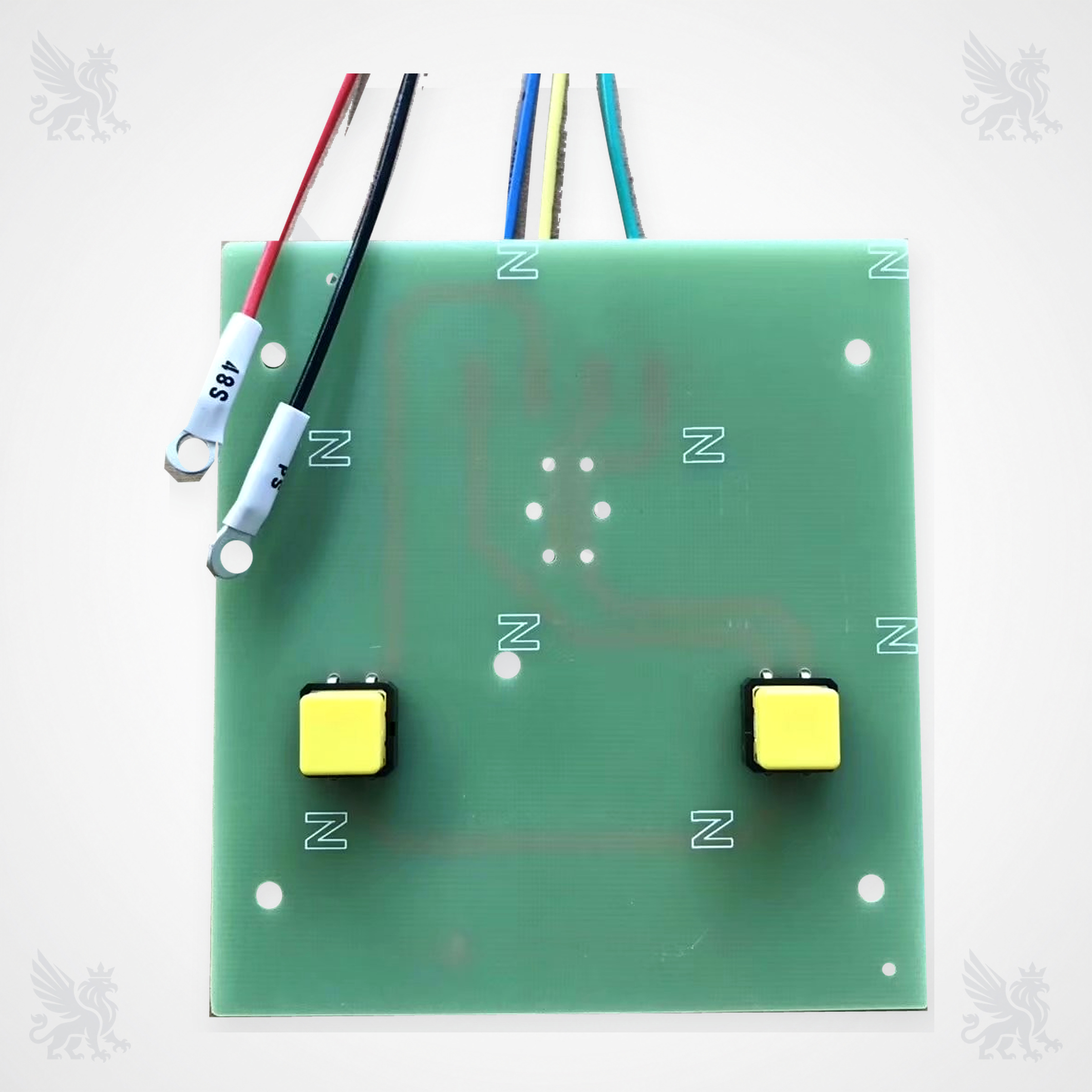

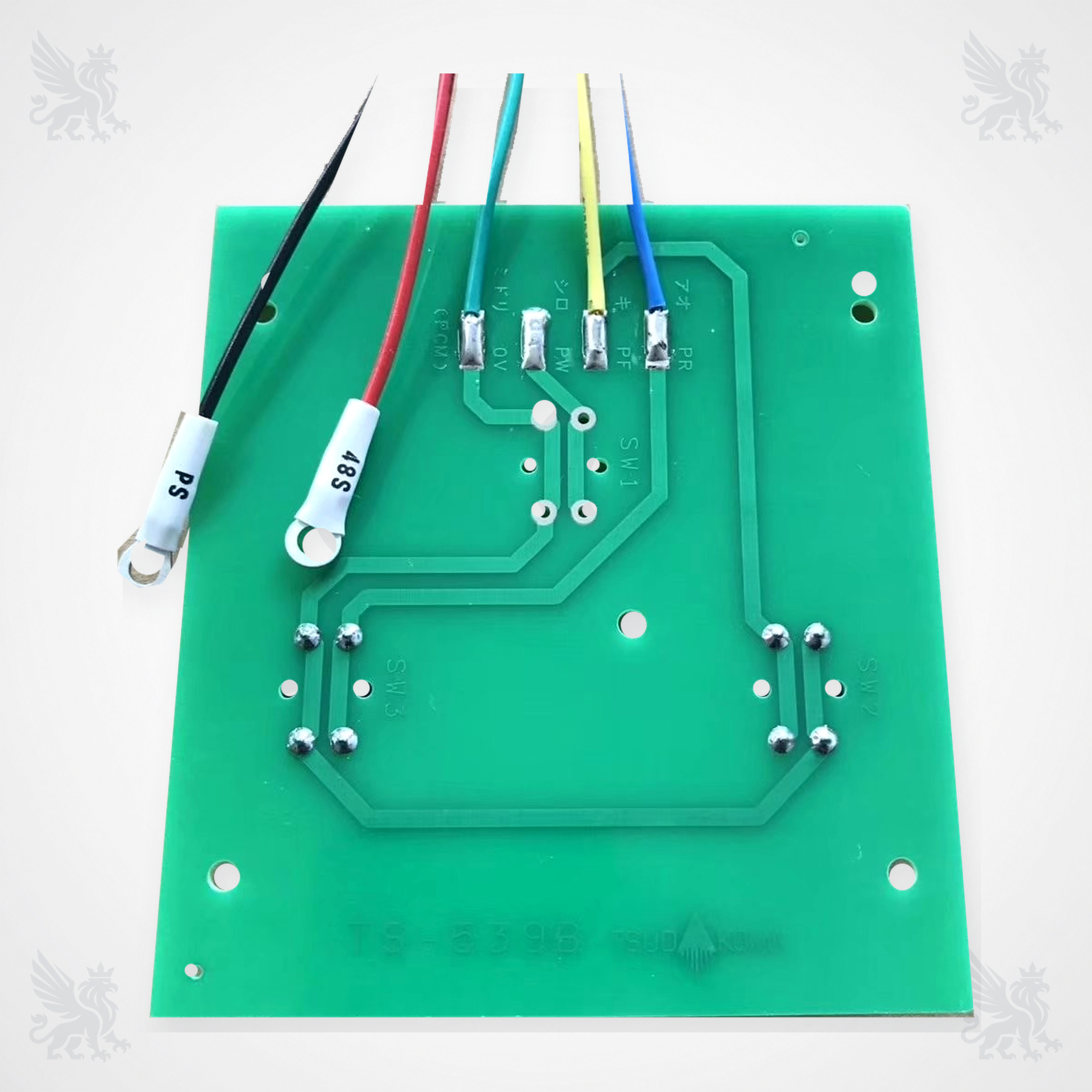

این مجموعه یک برد رابط ساده با دو کلید فشاری مجزا است. روی نمای جلوی نمونه دو کلاهک زرد داخل پایههای مشکی، چند سوراخ نصب و علائم سفید روی برد دیده میشود. نمای پشت نیز مسیرهای مسی، نقاط لحیم مربوط به کلیدها و پنج اتصال سیمی را نشان میدهد. وجود این اجزا نشان میدهد برد برای دریافت دو ورودی دستی طراحی شده است؛ بااینحال نام فرمان هر کلید، سطح سیگنال و مقصد هر سیم فقط باید از نقشه برق یا Parts Book همان ماشین مشخص شود.
- شناسه کامل مورد استعلام: 627F34AA؛
- عنوان رایج قطعه: Push Button 2 یا برد دو شستی؛
- تعداد کلیدهای قابل مشاهده: دو عدد با کلاهک زرد؛
- تعداد سیمهای قابل مشاهده: پنج رشته؛
- نوع اتصال دو سیم مجزا: سرسیم حلقهای با روکش شناسهدار.
نقش قطعه در مدار فرمان ماشین بافندگی
در مدار فرمان، شستی یک ورودی دستی ایجاد میکند و برد رابط مسیر الکتریکی آن را به سیمکشی ماشین میرساند. دو مسیر مجزا میتوانند برای دو فرمان متفاوت به کار روند، اما نسبتدادن عملکردهایی مانند شروع، توقف، حرکت دستی یا تأیید فرمان بدون نقشه اختصاصی ماشین قابل اتکا نیست. هنگام عیبیابی باید خود کلید، لحیم پایهها، مسیر مسی، سیم، سرسیم، ترمینال مقصد و ورودی کنترلر بهصورت یک زنجیره بررسی شوند.
جدول سازگاری و وضعیت تأیید
| ماشین / خانواده | وضعیت | کنترل لازم |
|---|
| ZAX | نیازمند تأیید | وجود کد 627F34AA در Parts Book و تطبیق سیمکشی و محل نصب |
| ZAX-N | نیازمند تأیید | مدل و سال ساخت بهتنهایی کافی نیست؛ شماره سریال و فهرست قطعات بررسی شود |
| ZAX-E | نیازمند تأیید | کد کامل، آرایش پنج سیم، دو سرسیم و نقاط نصب با قطعه موجود مقایسه شود |
| ZAX9100 | نیازمند تأیید | جایگزینی مستقیم برای همه نسخهها تأیید نشده است؛ Parts Book همان ماشین ملاک است |
سوداکوما در تاریخچه رسمی خود تولید مدلهای ZAX-E، ZAX-N و ZAX9100 را ثبت کرده است؛ این سند وجود خانوادههای ماشین را تأیید میکند، اما ارتباط قطعه 627F34AA با همه نسخهها و شمارهسریالها را ثابت نمیکند.
روش شناسایی نسخه صحیح پیش از سفارش
بردهای شستی ممکن است از نظر رنگ و فرم کلی مشابه باشند، درحالیکه مسیر سیمها، محل سوراخها، نام ترمینال یا نسخه مدار متفاوت است. برای جلوگیری از سفارش اشتباه، موارد زیر از روی قطعه موجود و مستندات ماشین ثبت شوند:
- کد کامل 627F34AA بدون حذف یا تغییر پسوند؛
- عکس واضح از کل نمای جلو، نمای پشت و نوشتههای پایین برد؛
- تعداد، رنگ، ترتیب و طول تقریبی پنج سیم؛
- نوشتههای روی روکش سرسیمها و نوع سرسیم حلقهای؛
- تعداد و مختصات نسبی سوراخهای نصب و سوراخهای مرکزی؛
- رنگ، فرم و فاصله دو شستی زرد و پایههای مشکی آنها؛
- مدل کامل ماشین، شماره سریال، سال ساخت و صفحه مرتبط Parts Book.
نشانههای نیاز به بررسی برد و شستیها
عملنکردن یکی از فرمانها، عملکرد متناوب، نیاز به فشار غیرعادی، گیرکردن مکانیکی کلاهک، پارگی سیم، لقشدن سرسیم یا ترک لحیم میتواند نیاز به بازرسی را نشان دهد. این علائم بهتنهایی خرابی برد را ثابت نمیکنند؛ ممکن است ایراد از تغذیه مدار فرمان، سیمکشی بین راه، ترمینال مقصد یا ورودی کنترلر باشد.
- ابتدا وضعیت مکانیکی هر دو شستی بدون اعمال نیروی اضافی بررسی شود.
- لحیم پایههای کلید، نقاط اتصال پنج سیم و مسیرهای مسی از دو طرف بازدید شوند.
- هرگونه تغییر رنگ، سولفاتهشدن، آلودگی روغنی یا شکستگی برد ثبت شود.
- تست پیوستگی فقط در شرایط ایمن و طبق نقشه همان ماشین انجام شود.
- پیش از تعویض، سالمبودن ترمینال مقصد و ورودی کنترل نیز بررسی شود.
نصب، نگهداری و ایمنی
- پیش از بازکردن پنل، برق اصلی و همه انرژیهای مرتبط با ماشین ایزوله شوند.
- پیش از جداسازی، از نمای جلو و پشت، مسیر هر سیم و شناسه سرسیمها عکس گرفته شود.
- برد با روش مناسب کنترل الکترواستاتیک حمل شود و از لمس مسیرها و نقاط لحیم پرهیز شود.
- سیمها کشیده، تاخورده یا بدون برچسب جابهجا نشوند و سرسیمها در محل صحیح بسته شوند.
- برای نصب از پیچ، فاصلهدهنده و گشتاور مناسب همان مجموعه استفاده شود تا برد خم نشود.
- هیچ شستی یا مسیر فرمانی برای آزمایش بهصورت دائمی بایپس نشود.
- پس از نصب، عملکرد هر کلید ابتدا در حالت مجاز سرویس و با رعایت حریم ایمنی ماشین کنترل شود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس باکیفیت از نمای جلوی برد، نمای پشت و همه نوشتهها؛
- کد کامل قطعه: 627F34AA؛
- مدل و شماره سریال ماشین سوداکوما و تصویر پلاک مشخصات؛
- صفحه Parts Book یا کد محل نصب در نقشه برق؛
- تصویر سوکت یا ترمینال مقصد، ترتیب سیمها و نوشته روی سرسیمها؛
- شرح دقیق ایراد و مشخصکردن اینکه کدام شستی یا فرمان عمل نمیکند.
پرسشهای متداول
آیا 627F34AA یک برد دو شستی است؟
بله، نمونه تصویری شامل دو کلید فشاری زرد روی یک برد مدار چاپی است و با عنوان Push Button 2 معرفی میشود. وظیفه دقیق هر شستی باید از نقشه همان ماشین خوانده شود.
آیا این برد با همه مدلهای ZAX سازگار است؟
خیر، سازگاری عمومی برای همه مدلها و سالهای ساخت تأیید نشده است. وجود کد 627F34AA در Parts Book همان شماره سریال و تطبیق فیزیکی برد الزامی است.
آیا تنها تطبیق تعداد شستیها برای خرید کافی است؟
خیر. علاوه بر دو شستی، کد کامل، ابعاد، سوراخهای نصب، مسیرهای پشت برد، تعداد و رنگ سیمها و نوشته سرسیمها باید یکسان باشند.
اگر یکی از شستیها کار نکند، تعویض برد قطعی است؟
خیر. ابتدا خود کلید، لحیم، سیم، سرسیم، ترمینال مقصد و ورودی کنترلر بررسی شوند. نتیجه تست باید با نقشه برق همان نسخه ماشین مقایسه شود.
برای استعلام برد دو شستی سوداکوما کد 627F34AA، تصاویر دو طرف قطعه، پلاک ماشین، صفحه Parts Book و ترتیب سیمها را برای کارشناسان فراتکس پارتس ارسال کنید تا تطبیق فنی پیش از سفارش انجام شود.
منابع فنی
- تاریخچه رسمی TSUDAKOMA — مرجع رسمی زمان تولید خانوادههای ZAX-E، ZAX-N و ZAX9100.
- راهنمای رسمی سفارش قطعات TSUDAKOMA — تأکید بر ارائه اطلاعات پلاک ماشین و مراجعه به Parts Book هنگام سفارش قطعه.
- خوانش مستقیم نمونه تصویری — دو شستی زرد، پنج سیم، دو سرسیم حلقهای، آرایش سوراخها و مسیرهای پشت برد.
