برد سه شستی سوداکوما کد 627F33AA یک مجموعه رابط الکترومکانیکی شامل برد مدار چاپی، سه کلید فشاری زرد، شش سیم و دو سرسیم حلقهای است. این قطعه با عنوان Push Button 3 شناخته میشود و در سطح عملکرد عمومی، فرمان فشردن سه شستی را به مدار کنترل ماشین منتقل میکند. برای انتخاب نسخه صحیح، کد کامل، نمای جلو و پشت، تعداد شستیها، ترتیب سیمها، نوشته سرسیمها، آرایش سوراخهای نصب، Parts Book و شماره سریال ماشین باید همزمان تطبیق داده شوند.
| مشخصه | اطلاعات |
|---|
| نام فارسی | برد سه شستی سوداکوما |
| نام انگلیسی | TSUDAKOMA 627F33AA Triple Push-Button Board / Push Button 3 |
| کد فنی | 627F33AA |
| نوع قطعه | Button Board / برد رابط سه کلید فشاری |
| اجزای قابل مشاهده | سه شستی زرد، برد مدار چاپی، شش سیم و دو سرسیم حلقهای با شناسه PS |
| رنگ سیمهای قابل مشاهده | مشکی، قرمز، آبی، زرد، سفید و سبز-آبی |
| کارکرد عمومی | دریافت سه ورودی دستی و انتقال سیگنال آنها به مدار کنترل؛ وظیفه دقیق هر شستی باید از نقشه همان ماشین تعیین شود |
| خانوادههای مورد استعلام | ZAX, ZAX-N, ZAX-E, ZAX9100 |
| وضعیت سازگاری | جایگزینی مستقیم تأیید نشده است؛ Parts Book، نسخه ساخت و شماره سریال همان ماشین ملاک نهایی هستند |
| معیار اصلی سفارش | تطبیق 627F33AA، سه شستی، شش سیم، دو سرسیم PS، مسیرهای پشت برد، سوراخهای نصب و اطلاعات پلاک ماشین |
برد سه شستی سوداکوما 627F33AA چیست؟

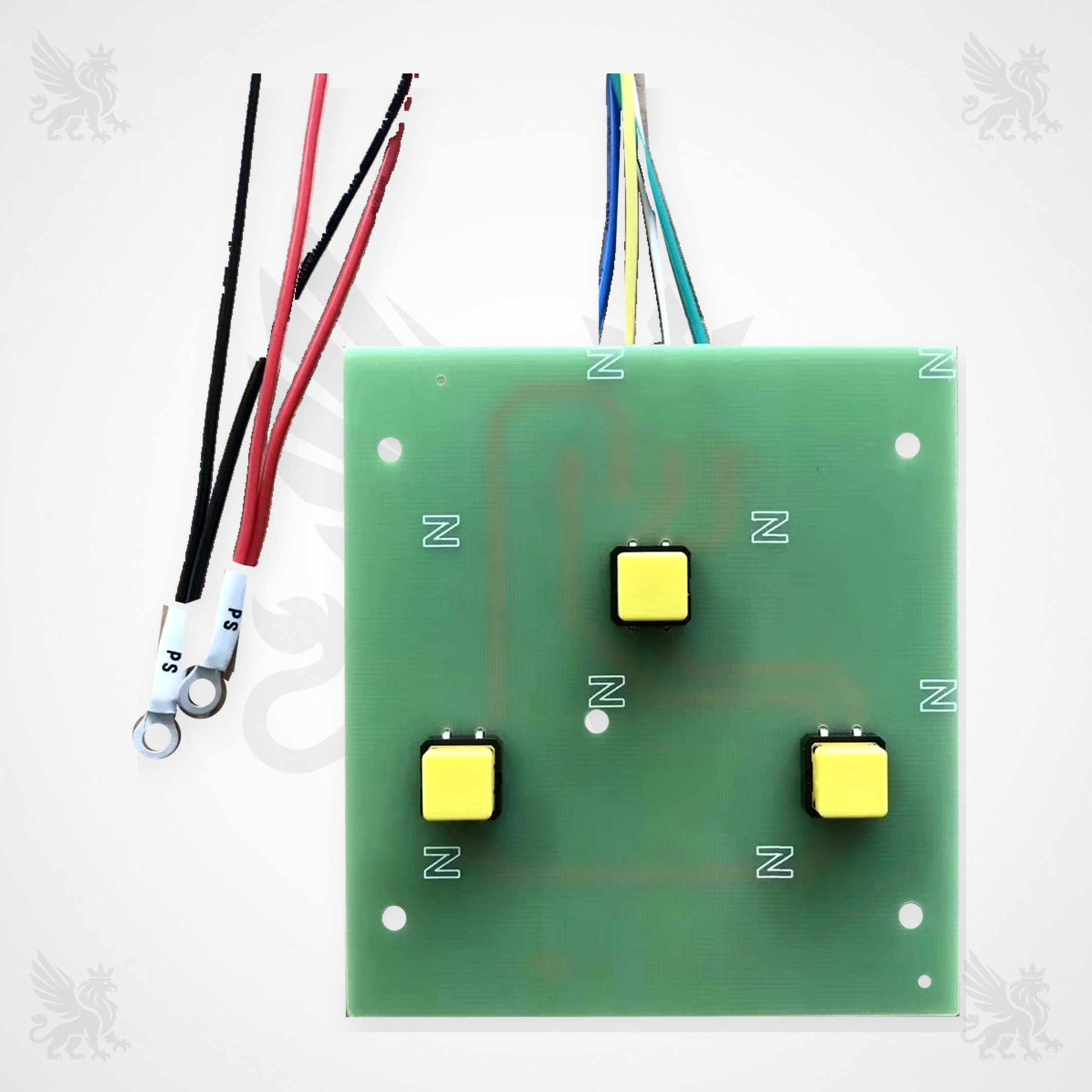

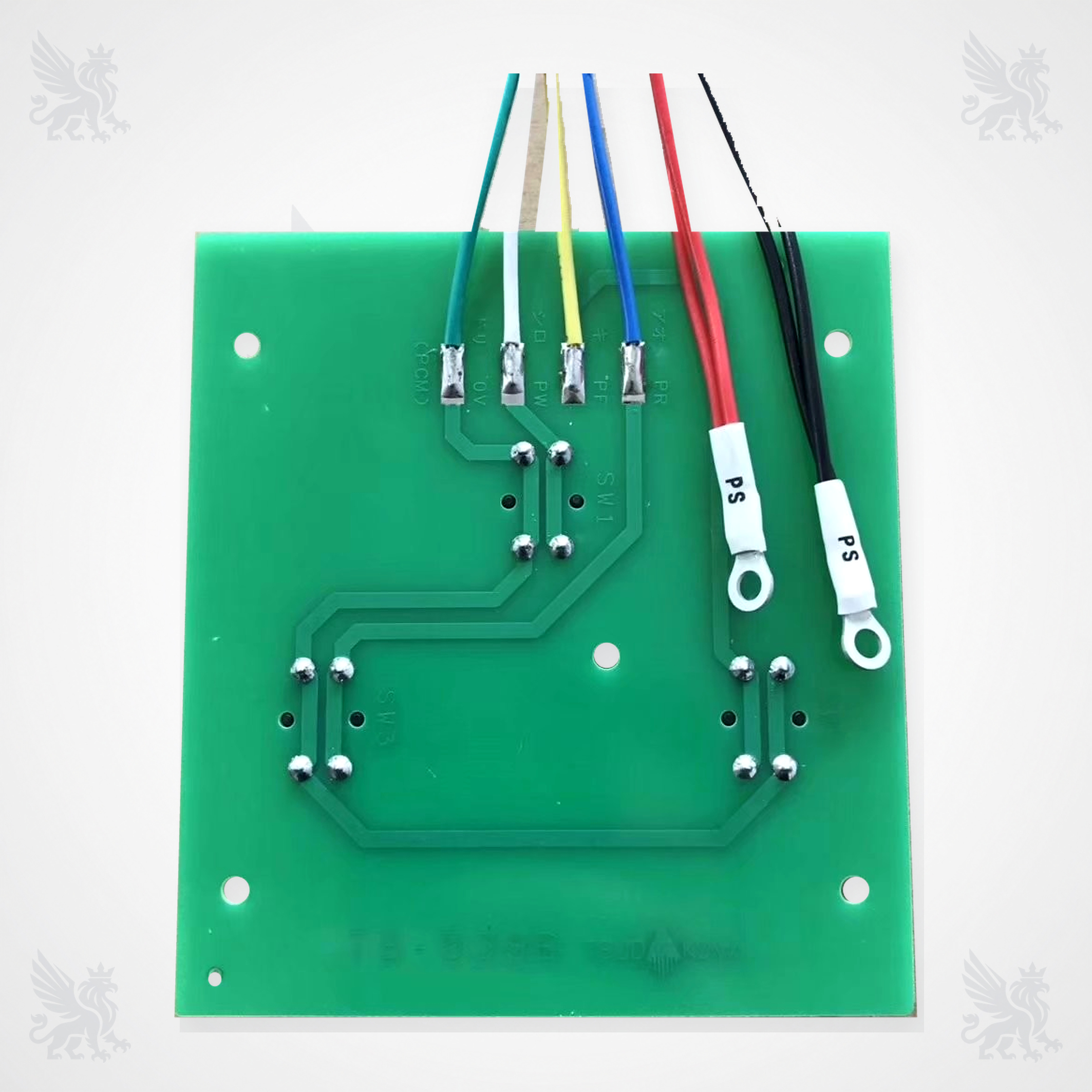

این مجموعه یک برد رابط با سه کلید فشاری مجزا است. نمای جلوی نمونه، سه کلاهک زرد روی پایههای مشکی، علائم سفید و سوراخهای نصب را نشان میدهد. در نمای پشت نیز مسیرهای مسی، نقاط لحیم مربوط به سه کلید، چهار سیم لحیمشده و دو سیم دارای سرسیم حلقهای دیده میشود. این ساختار، دریافت سه ورودی دستی را تأیید میکند؛ اما نام فرمان هر کلید، سطح سیگنال و مقصد هر سیم فقط باید از نقشه برق یا Parts Book همان نسخه ماشین تعیین شود.
- شناسه کامل مورد استعلام: 627F33AA؛
- عنوان رایج قطعه: Push Button 3 یا برد سه شستی؛
- تعداد کلیدهای قابل مشاهده: سه عدد با کلاهک زرد؛
- تعداد سیمهای قابل مشاهده: شش رشته؛
- دو اتصال حلقهای دارای روکش سفید و شناسه PS.
نقش برد سه شستی در مدار فرمان
هر شستی با فشردهشدن، وضعیت یک مسیر الکتریکی را تغییر میدهد و برد رابط این وضعیت را از طریق سیمها به مدار کنترل منتقل میکند. سه کلید میتوانند سه فرمان مستقل ایجاد کنند، ولی نسبتدادن عملکردهایی مانند شروع، توقف، حرکت دستی یا تأیید عملیات بدون نقشه همان ماشین معتبر نیست. هنگام عیبیابی باید خود شستی، لحیم پایهها، مسیر مسی، سیم، سرسیم، ترمینال مقصد و ورودی کنترلر بهصورت یک زنجیره بررسی شوند.
جدول سازگاری و وضعیت تأیید
| ماشین / خانواده | وضعیت | کنترل پیش از سفارش |
|---|
| ZAX | نیازمند تأیید | وجود کد 627F33AA در Parts Book و تطبیق محل نصب و سیمکشی |
| ZAX-N | نیازمند تأیید | مدل ماشین کافی نیست؛ شماره سریال، سال ساخت و فهرست قطعات بررسی شود |
| ZAX-E | نیازمند تأیید | کد کامل، سه شستی، شش سیم و نقاط نصب با قطعه موجود مقایسه شوند |
| ZAX9100 | نیازمند تأیید | جایگزینی مستقیم برای همه نسخهها تأیید نشده است؛ Parts Book همان دستگاه ملاک است |
تاریخچه رسمی سوداکوما تولید خانوادههای ZAX، ZAX-E، ZAX-N و ZAX9100 را ثبت کرده است؛ این سند وجود ماشینها را تأیید میکند، اما سازگاری کد 627F33AA با تمام نسخهها و شمارهسریالها را اثبات نمیکند.
شناسایی نسخه صحیح پیش از سفارش
بردهای دو شستی و سه شستی سوداکوما از نظر رنگ و فرم کلی مشابهاند، اما تعداد کلید، کد، مسیر مسی و آرایش سیمهای آنها متفاوت است. برای جلوگیری از جایگزینی اشتباه، مشخصات زیر ثبت و تطبیق داده شوند:
- کد کامل 627F33AA بدون حذف پسوند؛
- وجود دقیق سه شستی زرد و موقعیت مثلثی آنها روی برد؛
- شش سیم با رنگهای مشکی، قرمز، آبی، زرد، سفید و سبز-آبی؛
- دو سرسیم حلقهای و نوشته PS روی روکش آنها؛
- آرایش مسیرهای مسی، نقاط لحیم و سوراخهای نصب در نمای پشت؛
- مدل، شماره سریال، سال ساخت، پلاک ماشین و صفحه مرتبط Parts Book.
نشانههای نیاز به بررسی
عملنکردن یکی از سه فرمان، عملکرد متناوب، گیرکردن شستی، نیاز به فشار غیرعادی، پارگی سیم، شلشدن سرسیم یا ترک لحیم میتواند نیاز به بازرسی را نشان دهد. این علائم بهتنهایی خرابی برد را ثابت نمیکنند؛ تغذیه مدار فرمان، سیمکشی، ترمینال مقصد و ورودی کنترلر نیز باید بررسی شوند.
- حرکت مکانیکی هر سه شستی بدون اعمال نیروی اضافی کنترل شود.
- لحیم پایههای کلیدها و نقاط اتصال شش سیم از پشت برد بازدید شوند.
- آلودگی، سولفاتهشدن، ترک، سوختگی یا تغییر رنگ ثبت شود.
- تست پیوستگی تنها در شرایط ایمن و مطابق نقشه همان ماشین انجام شود.
- قبل از تعویض، سلامت سرسیمها، ترمینال مقصد و ورودی کنترلر بررسی شود.
نصب، نگهداری و ایمنی
- پیش از بازکردن پنل، برق اصلی و انرژیهای مرتبط با ماشین ایزوله شوند.
- قبل از جداسازی، از دو طرف برد، مسیر سیمها و شناسه سرسیمها عکس گرفته شود.
- برد با روش مناسب کنترل الکترواستاتیک جابهجا و از لمس مسیرها پرهیز شود.
- سیمها بدون برچسب جابهجا، کشیده یا خم نشوند و سرسیمها در محل صحیح بسته شوند.
- از سوراخکاری، خمکردن برد یا تغییر محل شستیها برای تطبیق اجباری خودداری شود.
- پس از نصب، عملکرد هر شستی ابتدا در حالت مجاز سرویس و با رعایت حریم ایمنی کنترل شود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح از نمای جلوی برد، نمای پشت و نوشتههای پایین برد؛
- کد کامل قطعه: 627F33AA؛
- مدل، شماره سریال و تصویر پلاک ماشین سوداکوما؛
- صفحه Parts Book یا محل قطعه در نقشه برق؛
- ترتیب شش سیم، نوشته سرسیمها و تصویر ترمینال مقصد؛
- شرح ایراد و مشخصکردن شستی یا فرمانی که عمل نمیکند.
پرسشهای متداول
آیا 627F33AA یک برد سه شستی است؟
بله، نمونه تصویری دارای سه کلید فشاری زرد است و با عنوان Push Button 3 شناخته میشود. وظیفه دقیق هر کلید باید از نقشه ماشین خوانده شود.
آیا 627F33AA و 627F34AA قابل جایگزینی هستند؟
جایگزینی مستقیم تأیید نشده است. یکی سه شستی و دیگری دو شستی دارد و تفاوت کد، مدار و سیمکشی باید جدی گرفته شود.
آیا این برد با همه ماشینهای ZAX سازگار است؟
خیر، سازگاری عمومی تأیید نشده است. کد 627F33AA باید در Parts Book همان مدل و شماره سریال وجود داشته باشد.
اگر یک شستی عمل نکند، تعویض کامل برد ضروری است؟
خیر. ابتدا خود کلید، لحیم، سیم، سرسیم، ترمینال مقصد و ورودی کنترلر بررسی و نتیجه با نقشه برق مقایسه شود.
برای استعلام برد سه شستی سوداکوما کد 627F33AA، تصاویر دو طرف قطعه، پلاک ماشین، صفحه Parts Book و ترتیب سیمها را برای کارشناسان فراتکس پارتس ارسال کنید تا تطبیق فنی پیش از سفارش انجام شود.
