موتور روتاری RSR سوداکوما کد 634851F

موتور روتاری سوداکوما 634851F چیست؟

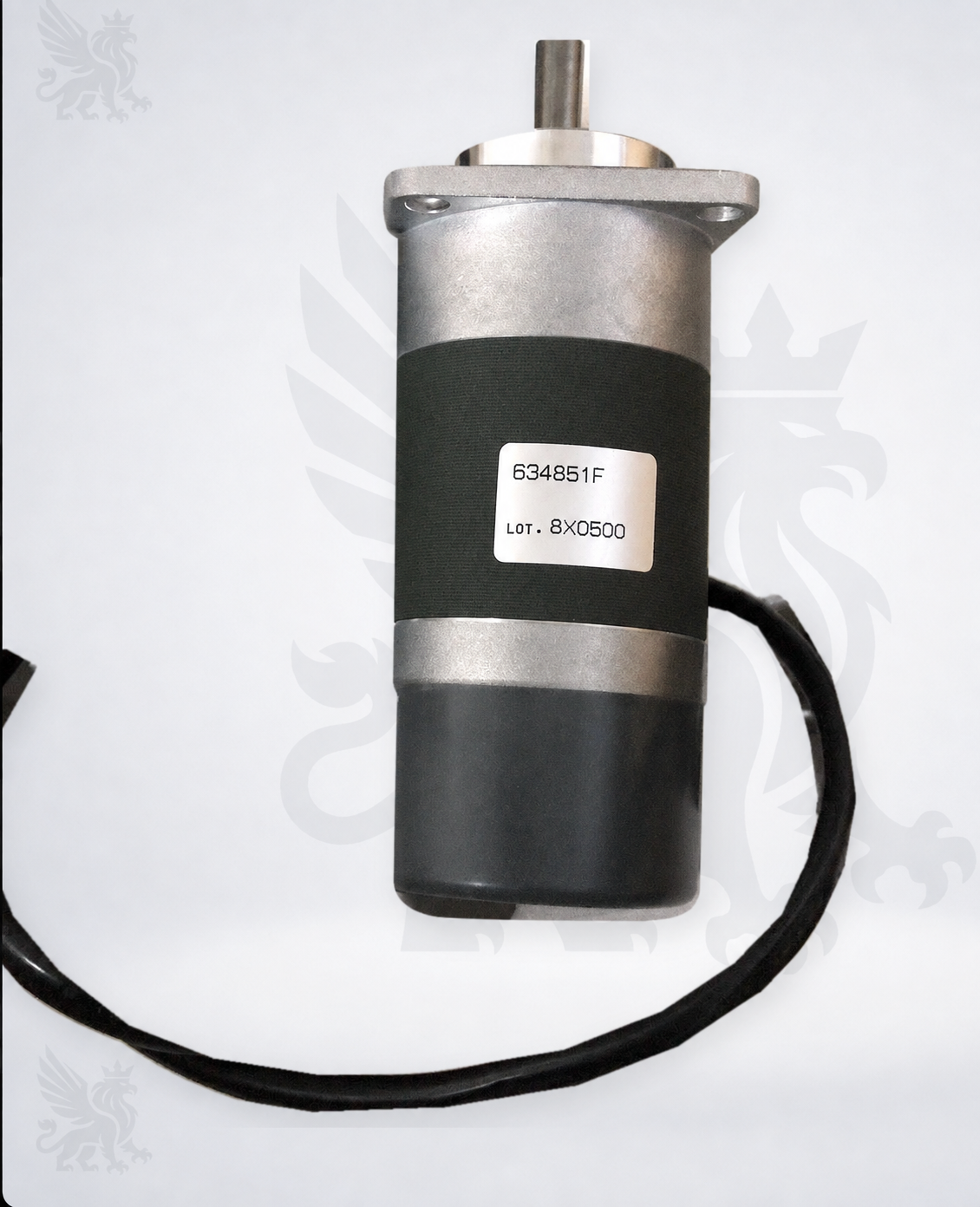

این قطعه یک موتور روتاری صنعتی با بدنه استوانه‌ای، شفت خروجی مستقیم و فلنج نصب است. وظیفه عمومی چنین موتوری ایجاد حرکت دورانی برای مکانیزم متصل به شفت است. کد 634851F روی برچسب هر دو نمونه داخل تصویر قابل خواندن است و باید مبنای اصلی شناسایی قرار گیرد. عبارت RSR Motor برای جست‌وجوی این خانواده استفاده می‌شود، اما توان، ولتاژ، سرعت، گشتاور و جهت دوران از تصویر یا منبع رسمی عمومی قابل استخراج نیستند و نباید حدس زده شوند.


• کد قطعی خوانده‌شده از قطعه: 634851F؛

• کد 643851F با برچسب واقعی مغایرت دارد؛

• شماره LOT 8X0500 مربوط به نمونه تصویری است و جای کد قطعه را نمی‌گیرد؛

• شفت، فلنج و فرم بدنه باید با موتور بازشده از ماشین تطبیق داده شوند؛

• مشخصات الکتریکی فقط از پلاک کامل، نقشه برق یا Parts Book همان ماشین خوانده شوند.


نقش موتور در سامانه ماشین بافندگی

موتور روتاری به‌وسیله شفت و فلنج به مکانیزم ماشین متصل می‌شود و در همکاری با مدار فرمان، سیم‌کشی، کوپلینگ یا اجزای انتقال حرکت کار می‌کند. عملکرد نامناسب موتور می‌تواند ناشی از خود موتور، کابل و اتصال، گیر مکانیکی، هم‌محوری نامناسب، خرابی کوپلینگ یا اشکال مدار فرمان باشد. به همین دلیل تعویض موتور بدون بررسی مکانیزم متصل ممکن است علت اصلی خرابی را برطرف نکند.

جدول سازگاری و وضعیت تأیید

روش شناسایی موتور و نسخه صحیح


• کد 634851F مستقیماً از روی برچسب موتور خوانده شود.

• شماره LOT به‌عنوان شناسه نمونه ثبت شود، اما جایگزین کد سفارش نشود.

• قطر، طول و فرم انتهای شفت و وجود یا نبودن خار یا تختی مقایسه شود.

• ابعاد فلنج، فاصله سوراخ‌های نصب و جهت قرارگیری موتور بررسی شود.

• محل خروج کابل، نوع سوکت، تعداد کنتاکت‌ها و سیم‌بندی با نمونه موجود یکسان باشد.

• مدل کامل، سال ساخت و شماره سریال ماشین از روی پلاک ثبت شود.

• شماره موقعیت قطعه در Parts Book و مدل مدار فرمان یا درایو ارائه شود.


نشانه‌های نیاز به بررسی موتور

توقف یا حرکت نامنظم مکانیزم، صدای غیرعادی، افزایش دما، لقی شفت، بوی سوختگی یا آسیب کابل می‌تواند نیاز به بررسی ایجاد کند. این علائم به‌تنهایی خرابی موتور را ثابت نمی‌کنند و باید اجزای متصل نیز بررسی شوند.


• کد خطا و شرایط وقوع توقف پیش از قطع برق ثبت شود.

• آزادبودن مکانیزم، کوپلینگ، یاتاقان و بار مکانیکی بررسی شود.

• کابل، سوکت، پین‌ها، آثار رطوبت و تغییر رنگ ناشی از حرارت بازدید شوند.

• لقی یا گیر شفت بدون اعمال ضربه و با روش مجاز سرویس کنترل شود.

• آزمایش الکتریکی فقط طبق نقشه و دستورالعمل همان ماشین انجام شود.


نصب، نگهداری و ایمنی


• برق ماشین و تمام انرژی‌های مکانیکی پیش از بازکردن موتور ایزوله شوند.

• جهت نصب، موقعیت شفت، مسیر کابل و ترتیب اتصال‌ها پیش از جداسازی ثبت شود.

• از ضربه‌زدن به شفت، خم‌کردن کابل یا سوراخ‌کاری فلنج خودداری شود.

• نشیمن، پیچ‌ها، کوپلینگ و قطعات مجاور از نظر ساییدگی یا گیرکردن بررسی شوند.

• هم‌محوری شفت و مکانیزم متصل مطابق دستورالعمل همان ماشین کنترل شود.

• گشتاور پیچ، سیم‌بندی و مقادیر الکتریکی فقط از دفترچه نسخه صحیح استخراج شوند.

• پس از نصب، مکانیزم ابتدا در حالت مجاز سرویس یا حرکت آهسته و بدون بار تولیدی آزمایش شود.


اطلاعات لازم برای استعلام از فراتکس پارتس


• عکس مستقیم و واضح از برچسب 634851F و شماره LOT؛

• عکس کامل موتور از سمت شفت، فلنج، انتهای بدنه، کابل و سوکت؛

• مدل کامل و شماره سریال ماشین سوداکوما؛

• صفحه Parts Book و شماره موقعیت موتور در مجموعه؛

• ابعاد شفت و فلنج و فاصله سوراخ‌های نصب؛

• شرح ایراد، کد خطا و عکس مکانیزمی که موتور روی آن نصب می‌شود.


پرسش‌های متداول

منابع فنی


• راهنمای رسمی سفارش قطعات ماشین‌آلات نساجی TSUDAKOMA — تأکید بر ارائه اطلاعات پلاک ماشین و درخواست Parts Book صحیح.

• فرم رسمی پشتیبانی و استعلام قطعات TSUDAKOMA — مرجع ارسال مدل و شماره محصول برای بررسی قطعه.

• بروشور رسمی ZAX9200i MASTER سوداکوما — مرجع رسمی وجود مدل ZAX9100 Professional به‌عنوان نسل پیشین؛ این بروشور تطبیق کد 634851F را اثبات نمی‌کند.

• خوانش مستقیم برچسب واقعی نمونه — کد 634851F و شماره LOT 8X0500.
