برد FCU6.2 سوداکوما کد 625894-70 یک برد کنترل الکترونیکی چندکانکتوره برای ماشینهای بافندگی ایرجت است. روی نمونه تصویری، کد کامل 625894-70 و روی برد فرعی آن عبارت TS-520-2A دیده میشود. این خانواده در مسیر کنترل تجهیزات مرتبط با تغذیه و مدیریت نخ پود بررسی میشود، اما نقش هر کانکتور و سازگاری نهایی باید از روی نقشه برق و Parts Book همان ماشین تعیین شود. عنوان مرجع اولیه به ZAX، ZAX-N و ZAX9100 اشاره دارد؛ با این حال تا تطبیق کد، ریویژن، برد فرعی، سوکتها و شماره سریال ماشین، جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | برد FCU6.2 سوداکوما کد 625894-70 |
| نام انگلیسی | TSUDAKOMA FCU6.2 Control Board 625894-70 |
| کد کامل روی نمونه | 625894-70؛ پسوند -70 بخشی از کد فنی است |
| خانواده برد | FCU6.2 |
| کد برد فرعی | TS-520-2A؛ قابل مشاهده روی برد نصبشده در بخش بالایی مجموعه |
| نوع قطعه | برد کنترل صنعتی چندکانکتوره ماشین بافندگی ایرجت |
| کارکرد کلی | پردازش و تبادل سیگنالهای کنترلی در زیرسامانه مرتبط؛ شرح دقیق ورودیها و خروجیها نیازمند نقشه همان ماشین است |
| ماشینهای مطرحشده برای بررسی | TSUDAKOMA ZAX، ZAX-N / ZAXN و ZAX9100 Professional |
| وضعیت سازگاری | نیازمند تأیید Parts Book و شماره سریال؛ جایگزینی مستقیم تأیید نشده است |
| معیار نهایی سفارش | تطبیق 625894-70، FCU6.2، TS-520-2A، ریویژن PCB، آرایش سوکتها، مدل کامل و سریال ماشین |
برد FCU6.2 سوداکوما کد 625894-70 چیست؟
FCU6.2 نام یک خانواده برد کنترلی در مجموعه الکترونیکی ماشینهای بافندگی سوداکوما است. نمونه 625894-70 از یک PCB اصلی، برد فرعی TS-520-2A، مدارهای مجتمع، قطعات تغذیه و حفاظت و چند گروه کانکتور تشکیل شده است. این آرایش نشان میدهد برد با چند مدار یا تجهیز مجاور در ارتباط است؛ با این حال تعیین وظیفه هر پایه، سطح ولتاژ، نوع سیگنال یا ترتیب آزمون فقط باید بر اساس مستندات همان ماشین انجام شود.
در بررسی فنی ماشین، خانواده FCU با عملکرد تجهیزات تغذیه و ذخیره نخ پود ارتباط داده میشود. این توضیح برای شناخت جایگاه کلی برد مفید است، اما به معنی یکسانبودن تمام نسخههای FCU6.2 یا امکان نصب آزادانه آنها روی همه نسلهای ZAX نیست.
نقش برد در سیستم کنترل ماشین
- دریافت و ارسال سیگنالهای کنترلی از طریق کانکتورهای چندپین.
- ایجاد ارتباط میان بخش پردازش برد و تجهیزات یا بردهای مجاور.
- پردازش وضعیتهای تعریفشده برای زیرسامانه FCU مطابق برنامه و پیکربندی ماشین.
- کار با برد فرعی TS-520-2A در نمونه تصویری؛ نسخه این برد فرعی باید هنگام جایگزینی کنترل شود.
- تبادل سیگنال با تجهیزات میدانی مرتبط بر اساس سیمبندی و نقشه الکتریکی همان مدل.
وجود چند خازن بزرگ، کانکتورهای متعدد و برد فرعی نشان میدهد عیبیابی FCU6.2 نباید فقط به یک قطعه روی PCB محدود شود. کیفیت منبع تغذیه، اتصال زمین، هارنسها، سنسورها و بارهای متصل نیز میتوانند بر عملکرد برد اثر بگذارند.

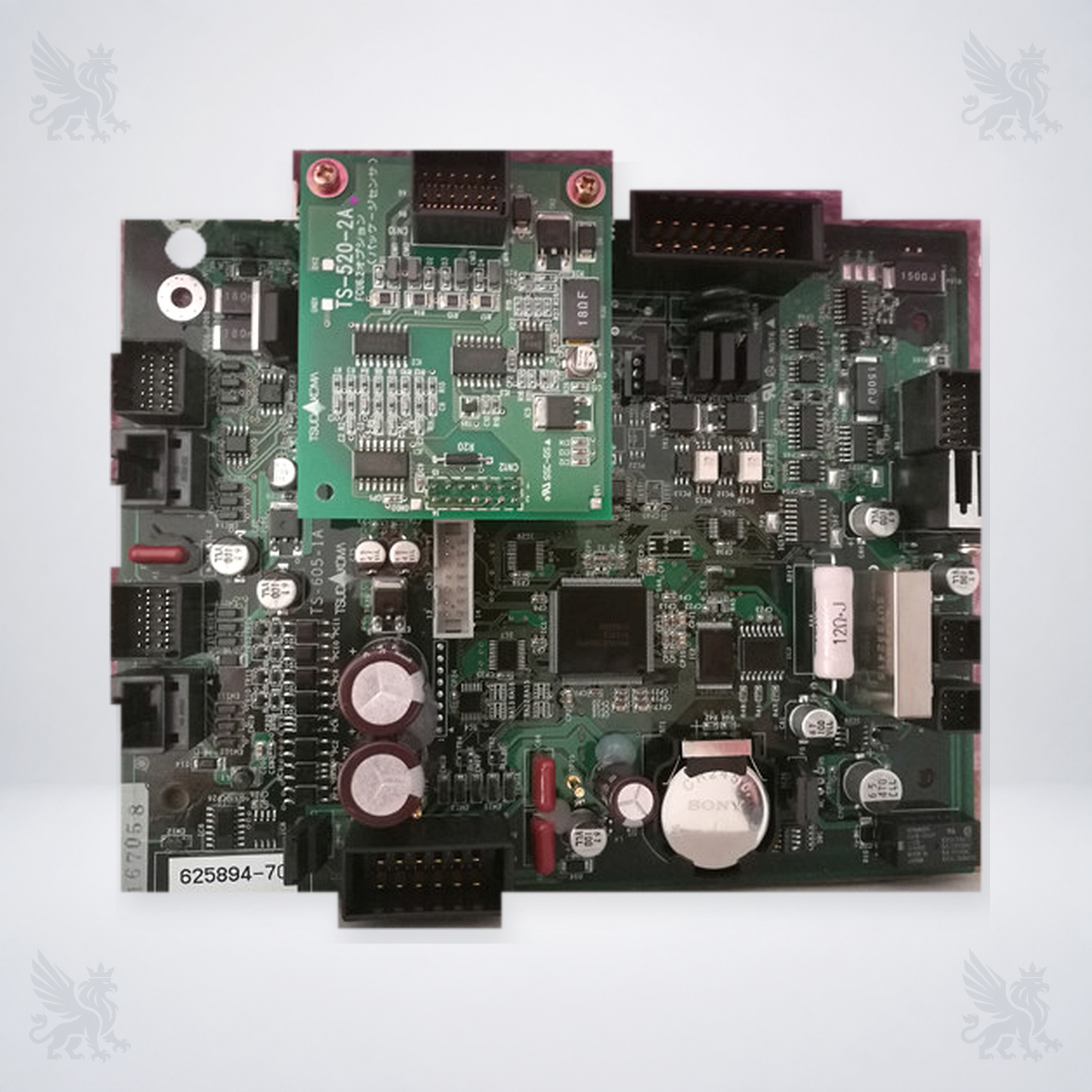

ساختار قابل مشاهده در نمونه 625894-70
- PCB اصلی با کد خوانای 625894-70 روی برچسب لبه پایین.
- برد فرعی سبزرنگ با کد TS-520-2A و کانکتور مستقل.
- چند ردیف کانکتور در لبههای چپ، راست، بالا و پایین برد.
- مدارهای مجتمع و قطعات پردازشی در قسمت مرکزی PCB.
- خازنها و قطعات توان یا حفاظت در نواحی کناری مجموعه.
- قطعه پشتیبان گرد در بخش پایین برد که نوع و مشخصات آن باید از روی نوشته کامل خودش تطبیق داده شود.
برای تطبیق، فقط ابعاد کلی یا رنگ PCB کافی نیست. محل هر کانکتور، تعداد پینها، کلید مکانیکی سوکت، جهت برد فرعی و تمام نوشتههای ریویژن باید تصویر به تصویر مقایسه شوند.
سازگاری با ZAX، ZAX-N و ZAX9100
| ماشین یا نسخه | وضعیت بررسی | کنترل لازم پیش از سفارش |
|---|
| TSUDAKOMA ZAX | در عنوان مرجع اولیه برای بررسی معرفی شده است؛ تطبیق مستقیم عمومی OEM در دسترس نیست | کد کامل برد فعلی، ریویژن، کانکتورها، Parts Book و سریال ماشین کنترل شود |
| TSUDAKOMA ZAX-N / ZAXN | برای استعلام فنی قابل بررسی است؛ جایگزینی مستقیم تأیید نشده است | وجود دقیق 625894-70 و TS-520-2A در قطعه یا Parts Book همان دستگاه تأیید شود |
| TSUDAKOMA ZAX9100 Professional | وجود این نسل ماشین در منبع رسمی سوداکوما تأیید شده است؛ انتساب عمومی کد 625894-70 به همه نسخههای آن تأیید نشد | مدل کامل، سال ساخت، شماره سریال، نسخه برد و صفحه Parts Book تطبیق داده شود |
| سایر بردهای FCU6.2 | نام مشترک FCU6.2 به معنی همارزی نیست | کدهایی مانند 625894-71، 625894-73A، 625894-76 یا 625894-77 مستقل بررسی شوند |
نتیجه سازگاری: مدلهای ZAX، ZAX-N و ZAX9100 در مرجع اولیه این خانواده مطرح شدهاند، اما منبع عمومی رسمی که کد 625894-70 را برای همه نسخهها و شمارهسریالهای این ماشینها تأیید کند یافت نشد. تا زمان کنترل Parts Book و مشخصات برد نصبشده، جایگزینی مستقیم تأیید نشده است.
تفاوت 625894-70 با سایر نسخههای FCU6.2
شماره پایه 625894 بدون پسوند، کدهای دارای پسوند -70، -71، -73A، -76 و -77 و همچنین کدهای نزدیک دیگر نباید خودکار معادل فرض شوند. تغییر پسوند میتواند به ریویژن سختافزار، برد فرعی، برنامه داخلی، نوع اتصال یا نسل ماشین مربوط باشد. حتی اگر دو برد ظاهر مشابهی داشته باشند، اختلاف در یک کانکتور یا قطعه سوکتی میتواند مانع جایگزینی ایمن شود.
- کد 625894-70 را کامل و بدون حذف -70 ثبت کنید.
- عبارت FCU6.2 و همه شمارههای چاپشده روی دو سمت PCB را یادداشت کنید.
- کد TS-520-2A و ریویژن احتمالی برد فرعی را جداگانه تطبیق دهید.
- تعداد، رنگ، جهت و کلید مکانیکی همه کانکتورها را کنترل کنید.
- برچسب آیسیها و قطعات سوکتی را پیش از جابهجایی با عکس واضح ثبت کنید.
- مدل، سال ساخت و شماره سریال را مستقیماً از نامپلیت ماشین بخوانید.
علائم نیاز به بازرسی و عیبیابی
توقف یا عملکرد نامنظم تجهیزات مرتبط، خطاهای متناوب سیگنال، قطع ارتباط، ریست ناخواسته، گرمشدن غیرعادی، بوی سوختگی، خوردگی، نشتی خازن یا تغییر رنگ کانکتورها از نشانههای نیاز به بررسی هستند. این علائم بهتنهایی خرابی برد FCU6.2 را ثابت نمیکنند؛ تغذیه، کابل، سنسور، عملگر و بردهای مجاور نیز میتوانند علائم مشابه ایجاد کنند.
- کد خطا، زمان وقوع، شماره فیدر یا واحد درگیر و شرایط کار ماشین را ثبت کنید.
- پس از قطع و ایمنسازی برق، سوکت شل، پین خمشده، آلودگی رسانا و آثار حرارت را بررسی کنید.
- منبع تغذیه و اتصال زمین را فقط طبق نقشه دستگاه و با ابزار مناسب کنترل کنید.
- هارنسها، سنسورها و عملگرهای مرتبط را پیش از محکومکردن برد آزمایش کنید.
- تعویض آزمایشی را فقط با بردی انجام دهید که کد، ریویژن، برد فرعی و پیکربندی آن تأیید شده باشد.
قطعات و مدارهای مجاور که باید کنترل شوند
- منبع تغذیه و پایداری ولتاژ در زمان راهاندازی و زیر بار.
- اتصال زمین حفاظتی و زمین سیگنال مطابق نقشه الکتریکی.
- هارنسها، قفل سوکتها، پینها و کشش مکانیکی کابلها.
- سنسورها یا انکودرهای تجهیزات تغذیه و ذخیره پود، در صورت وجود در پیکربندی ماشین.
- عملگرها و بارهای متصل که اتصال کوتاه یا جریان غیرعادی ایجاد میکنند.
- برد اصلی، بردهای واسط و کانکتورهای بینبردی مرتبط با FCU.
- رطوبت، روغن، گردوغبار رسانا و تهویه داخل تابلو برق.
نصب، حمل و نگهداری ایمن
هشدار ایمنی و ESD: پیش از دسترسی به تابلو، برق اصلی ماشین را طبق دستورالعمل ایمنی قطع و قفلگذاری کنید و بیبرقی را تأیید نمایید. برد FCU6.2 در برابر تخلیه الکترواستاتیک، اتصال اشتباه سوکت و اعمال ولتاژ نامناسب حساس است؛ نصب و آزمون باید توسط تکنسین واجد صلاحیت انجام شود.
- پیش از جداسازی، از نمای کامل برد و محل تکتک کانکتورها عکس شمارهگذاریشده بگیرید.
- از بند مچ و سطح کار ESD استفاده کنید و برد را فقط از لبههای مجاز بگیرید.
- برای بیرونآوردن سوکت، بدنه کانکتور را بگیرید و کابل را نکشید.
- برد فرعی TS-520-2A یا قطعات سوکتی را بدون دستورالعمل معتبر جابهجا نکنید.
- هیچ سوکت نامتناسبی را با فشار جا نزنید و جهت کلید مکانیکی آن را کنترل کنید.
- از اعمال ولتاژ آزمایشی حدسی به پایهها خودداری کنید.
- برای حمل از کیسه آنتیاستاتیک، محافظ کانکتور و بستهبندی ضربهگیر استفاده کنید.
- بعد از نصب، ابتدا تغذیه و خطاهای ثابت و سپس عملکرد ماشین را طبق روش سرویس بررسی کنید.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح برچسب 625894-70 و تمام نوشتههای ریویژن روی PCB.
- تصویر کامل و مستقیم از روی برد و پشت برد با نور یکنواخت.
- نمای نزدیک برد فرعی و کد TS-520-2A یا کد متناظر روی قطعه شما.
- عکس تمام کانکتورها بههمراه تعداد پین و جهت شیار هر سوکت.
- مدل کامل، سال ساخت و شماره سریال ماشین از روی نامپلیت.
- صفحه Parts Book یا بخش نقشه برق که FCU6.2 و کد قطعه را نشان میدهد.
- شرح عیب، کد خطا، زمان وقوع و نتیجه بررسی تغذیه، هارنس و تجهیزات مرتبط.
پرسشهای متداول
آیا تمام بردهای FCU6.2 جایگزین یکدیگر هستند؟
خیر. نام مشترک FCU6.2 برای تأیید کافی نیست؛ کد کامل، پسوند، ریویژن، برد فرعی، کانکتورها و Parts Book باید یکسان یا رسماً جایگزین اعلام شده باشند.
آیا 625894-70 برای همه ماشینهای ZAX9100 مناسب است؟
خیر. منبع عمومی رسمی برای نصب این کد روی همه نسخهها و شمارهسریالهای ZAX9100 در دسترس نیست؛ Parts Book و مشخصات برد نصبشده باید کنترل شوند.
کد TS-520-2A چه اهمیتی دارد؟
این کد روی برد فرعی نمونه 625894-70 دیده میشود. اختلاف در این برد فرعی یا ریویژن آن میتواند نشانه تفاوت سختافزاری باشد و باید در زمان تطبیق بررسی شود.
آیا خطای فیدر یا پود به معنی خرابی قطعی FCU6.2 است؟
خیر. منبع تغذیه، کابل، سنسور، انکودر، عملگر، سوکت یا برد مجاور میتواند همان علامت را ایجاد کند. عیبیابی تفکیکی قبل از تعویض برد ضروری است.
برای دریافت قیمت و تأیید نسخه چه اطلاعاتی لازم است؟
تصاویر دو سمت برد، کد 625894-70، برد فرعی، کانکتورها، نامپلیت ماشین، Parts Book و شرح خطا را برای فراتکس پارتس ارسال کنید.
استعلام فنی از فراتکس پارتس: برای بررسی برد FCU6.2 سوداکوما کد 625894-70، عکس کامل دو سمت برد، کد TS-520-2A، ریویژن PCB، آرایش کانکتورها، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید. کارشناسان فراتکس پارتس اطلاعات قطعه را پیش از اعلام موجودی یا پیشنهاد نسخه جایگزین بررسی میکنند.
