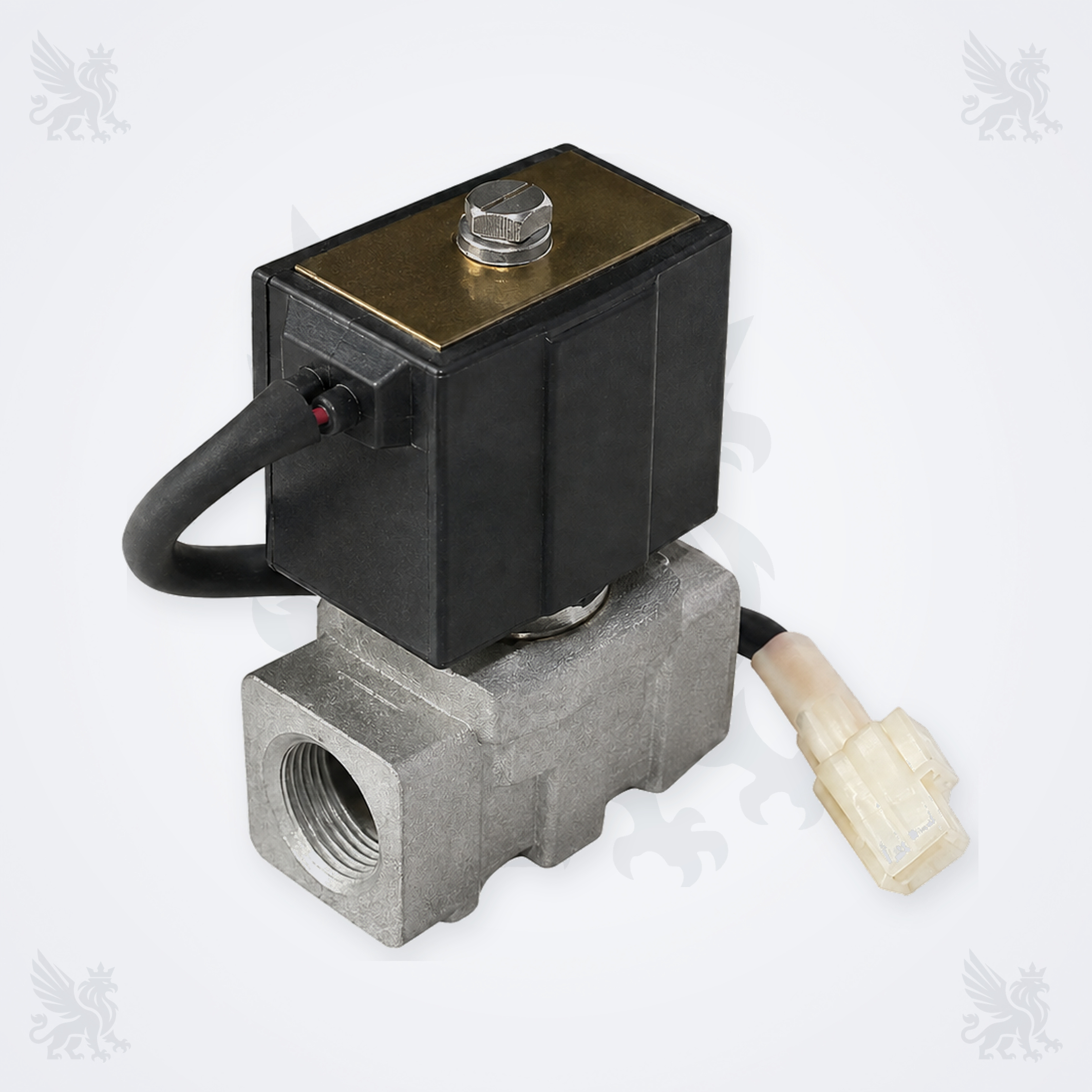

شیر برقی مدار اصلی سوداکوما ZAX یک قطعه الکتروپنوماتیکی برای کنترل قطعووصل مسیر هوای فشرده در ماشین بافندگی ایرجت TSUDAKOMA ZAX است. مجموعه تصویری شامل بوبین مشکی، بدنه فلزی شیر، پورت رزوهدار، کابل و کانکتور الکتریکی است. سازگاری این قطعه فقط برای ZAX و آن هم پس از تطبیق مشخصات فنی قابل بررسی است؛ کد قطعه، ولتاژ بوبین، نوع سوکت، رزوه پورت، ابعاد نصب و شماره سریال ماشین باید کنترل شوند. سازگاری با ZAX-E، ZAX-N، ZAX9100 یا نسلهای دیگر از روی ظاهر قابل اثبات نیست و جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | شیر برقی مدار اصلی سوداکوما ZAX |
| نام انگلیسی | TSUDAKOMA ZAX Main Solenoid Valve for Air-Jet Loom |
| نوع قطعه | شیر الکتروپنوماتیکی مدار اصلی همراه بوبین، کابل و کانکتور |
| کاربرد معرفیشده | کنترل مسیر هوای فشرده در سامانه پودگذاری ماشین ایرجت |
| ماشین سازگارِ تأییدشده در منبع محصول | TSUDAKOMA ZAX؛ مشروط به تطبیق کامل مشخصات و Parts Book |
| کد فنی | در منبع محصول درج نشده است؛ کد OEM روی قطعه یا Parts Book باید استعلام شود |
| مشخصات ظاهری قابل مشاهده | بوبین مشکی، بست فلزی بالایی، بدنه فلزی، پورت رزوهدار، کابل حلقهای و کانکتور روشن |
| ولتاژ و توان بوبین | از تصویر و منبع عمومی قابل تأیید نیست؛ از روی پلاک یا نقشه برق خوانده شود |
| وضعیت سازگاری | برای ZAX قابل بررسی؛ برای ZAX-E، ZAX-N، ZAX9100 و مدلهای دیگر جایگزینی مستقیم تأیید نشده است |
شیر برقی مدار اصلی سوداکوما ZAX چیست؟
این مجموعه از یک عملگر الکترومغناطیسی و بدنه پنوماتیکی تشکیل شده است. با اعمال فرمان الکتریکی به بوبین، وضعیت داخلی شیر تغییر میکند و مسیر هوای فشرده مطابق طراحی ماشین باز یا بسته میشود. در ماشین ایرجت، زمانبندی و پایداری جریان هوا با عملکرد سامانه پودگذاری ارتباط مستقیم دارد؛ به همین دلیل کندی پاسخ شیر، نشتی یا اتصال الکتریکی نامطمئن میتواند بر رسیدن پود و ثبات کار ماشین اثر بگذارد.
سوداکوما در توضیح رسمی فناوری پودگذاری ایرجت، نازل، شیر و فناوری کنترل را سه پایه اصلی این سامانه معرفی میکند. این توضیح، اهمیت عمومی شیرها در ماشین ایرجت را روشن میکند؛ اما بهتنهایی شماره قطعه یا قابلیت نصب این نمونه روی نسلهای دیگر ZAX را ثابت نمیکند.
اجزای قابل مشاهده در مجموعه
- بوبین الکترومغناطیسی مشکی: فرمان الکتریکی را به حرکت مکانیزم داخلی شیر تبدیل میکند.
- بست و پیچ بالایی: بوبین را روی مجموعه شیر نگه میدارد؛ شکل و ابعاد آن باید با نمونه نصبشده مقایسه شود.
- بدنه فلزی شیر: مسیرهای داخلی هوای فشرده و بخش مکانیکی شیر را در خود جای میدهد.
- پورت رزوهدار جلویی: یکی از نقاط اتصال پنوماتیک قابل مشاهده است؛ قطر، گام رزوه و جهت پورت باید اندازهگیری شود.
- کابل حلقهای متصل به بوبین: بخشی از آرایش سیمکشی مجموعه است و نباید با نسخه دارای خروجی متفاوت اشتباه شود.
- کابل و کانکتور روشن: شکل پوسته، ضامن، تعداد پین و پینآرایی آن از معیارهای اصلی سازگاری هستند.
نقش شیر در سامانه هوای پودگذاری
- دریافت فرمان الکتریکی از مدار کنترل و تغییر وضعیت مسیر هوای فشرده.
- کمک به ایجاد پالس هوای زمانبندیشده برای عملکرد بخش مرتبط با پودگذاری.
- قطع سریع جریان هوا پس از پایان فرمان برای کاهش اتلاف و جلوگیری از عملکرد ناخواسته.
- هماهنگی با نازل، شیلنگ، منیفولد، تنظیم فشار و مدار الکتریکی ماشین.
- حفظ پاسخ تکرارپذیر در سیکلهای پیدرپی، مشروط به هوای تمیز و فشار صحیح.
عنوان «Main Solenoid Valve» نقش عمومی این قطعه را در مدار اصلی نشان میدهد، ولی تعداد راهها، وضعیت نرمال، فشار مجاز، ولتاژ بوبین و دبی از روی عنوان یا ظاهر قابل تعیین قطعی نیست. این اطلاعات باید از پلاک، کد OEM، نقشه پنوماتیک و Parts Book همان ماشین استخراج شوند.
بررسی سازگاری شیر برقی سوداکوما
| ماشین یا وضعیت | نتیجه سازگاری | کنترل لازم |
|---|
| TSUDAKOMA ZAX | مدل معرفیشده در منبع محصول؛ گزینه قابل بررسی | کد قطعه، سریال ماشین، ولتاژ بوبین، سوکت، رزوه، ابعاد و مدار پنوماتیک تطبیق داده شود |
| TSUDAKOMA ZAX-E | از روی نام خانواده یا ظاهر قابل تأیید نیست | Parts Book نسخه E و کد OEM باید مستقل بررسی شود؛ جایگزینی مستقیم تأیید نشده است |
| TSUDAKOMA ZAX-N | تأیید عمومی برای این قطعه یافت نشد | مشخصات برق، کانکتور، پورتها و صفحه Parts Book تطبیق داده شود؛ جایگزینی مستقیم تأیید نشده است |
| TSUDAKOMA ZAX9100 | نسل جداگانه در تاریخچه رسمی سوداکوما است و همخانوادهبودن دلیل سازگاری نیست | کد شیر مخصوص ZAX9100 و مدار همان سری کنترل شود؛ جایگزینی مستقیم تأیید نشده است |
| شیر مشابه با بدنه یا سوکت یکسان | تشابه ظاهری برای نصب کافی نیست | ولتاژ و توان بوبین، تعداد راهها، وضعیت نرمال، دبی، فشار و پینآرایی بررسی شود |
نتیجه سازگاری: مرجع محصول این شیر را برای TSUDAKOMA ZAX معرفی میکند و تاریخچه رسمی سوداکوما نیز ZAX را یک ماشین بافندگی ایرجت مستقل معرفی کرده است. با این حال، کد فنی و مشخصات الکتریکی این نمونه در منبع عمومی درج نشدهاند. پیش از خرید باید نامپلیت ماشین، Parts Book و قطعه بازشده تطبیق داده شوند؛ برای هر جایگزینی خارج از همین تطبیق، جایگزینی مستقیم تأیید نشده است.
چکلیست انتخاب نسخه صحیح
- کد کامل حکشده یا چاپشده روی شیر و بوبین فعلی را بدون حذف حروف پسوند ثبت کنید.
- شماره قطعه را با صفحه Parts Book مربوط به مدل و شماره سریال همان ماشین ZAX تطبیق دهید.
- ولتاژ، نوع تغذیه AC یا DC، توان بوبین و مشخصات خروجی درایور شیر را کنترل کنید.
- شکل کانکتور، تعداد خانهها، ضامن، رنگ سیمها و پینآرایی را تصویر به تصویر مقایسه کنید.
- قطر و گام رزوه، تعداد و جهت پورتها، وضعیت نرمال شیر و مسیر جریان را از نقشه پنوماتیک بررسی کنید.
- طول، عرض، ارتفاع، محل بست، جهت نصب بوبین و فاصله نقاط اتصال را اندازهگیری کنید.
- فشار کاری و کیفیت هوای مورد نیاز نسخه اصلی را از دفترچه سرویس یا نقشه ماشین بخوانید.
- عکس واضح از چهار سمت قطعه بازشده و نامپلیت ماشین برای استعلام ارسال کنید.
علائم نیاز به بازرسی و عیبیابی
- فعالنشدن شیر هنگام صدور فرمان یا عملکرد متناوب و غیرقابل پیشبینی.
- تأخیر در پاسخ، ناپایداری پالس هوا یا افت عملکرد مرتبط با پودگذاری.
- نشتی شنیداری هوا از بدنه، اتصالات، رزوهها یا آببندیهای مجاور.
- داغشدن غیرعادی بوبین، بوی عایق، تغییر رنگ سوکت یا قطعووصل کابل.
- گیرکردن مکانیزم داخلی بر اثر رطوبت، آلودگی، ذرات یا رسوب روغن در مسیر هوا.
- اختلاف فشار ورودی با مقدار تنظیمشده یا گرفتگی فیلتر و شیلنگ.
هیچیک از این علائم بهتنهایی خرابی قطعی شیر را ثابت نمیکند. ابتدا باید وجود فرمان الکتریکی، ولتاژ واقعی زیر بار، سلامت کانکتور و سیم، فشار و کیفیت هوای ورودی، گرفتگی مسیر و نشتی اتصالات بررسی شوند. تعویض بدون عیبیابی ممکن است مشکل اصلی را برطرف نکند.
قطعات و مدارهای مجاور قابل بررسی
- فیلتر، رگلاتور، واحد آمادهسازی هوا و وضعیت آب یا روغن در مسیر.
- منیفولد، شیلنگها، اتصالات سریع، اورینگها و رزوههای پنوماتیک.
- نازل اصلی یا بخش پودگذاری مرتبط و تنظیم فشار و زمانبندی آن.
- فیوز، خروجی برد کنترل یا درایور شیر و اتصالات مشترک تغذیه.
- کابل، کانکتور، پینها و محل ورود سیم به بوبین از نظر پارگی و شلشدن.
- آلودگی یا گیر مکانیکی هسته متحرک شیر مطابق روش سرویس نسخه دقیق.
نصب، نگهداری و ایمنی
هشدار ایمنی: پیش از بازکردن شیر، برق ماشین باید قطع و قفلگذاری شود و فشار هوای مدار کاملاً تخلیه گردد. هوای محبوس میتواند قطعات یا شیلنگ را با شدت حرکت دهد. آزمون ولتاژ، جداسازی بوبین و راهاندازی مجدد باید توسط تکنسین واجد صلاحیت و طبق نقشه همان ماشین انجام شود.
- پیش از جداسازی، مسیر شیلنگها، جهت پورتها و سوکتها را علامتگذاری و عکاسی کنید.
- بدنه شیر را از کابل یا کانکتور بلند نکنید و به خروجی کابل فشار کششی وارد نکنید.
- برای آببندی رزوه فقط از روش و ماده مجاز استفاده کنید تا ذرات وارد مجرای هوا نشوند.
- پورتها را تا لحظه نصب بسته نگه دارید و از ورود گردوغبار، پرز و رطوبت جلوگیری کنید.
- بوبین با ولتاژ نامشخص را برای آزمایش مستقیم به منبع برق متصل نکنید.
- پس از نصب، نشتی اتصالات و عملکرد شیر ابتدا در شرایط کنترلشده بررسی شود.
- هرگونه تغییر غیرمجاز در سوکت، رزوه یا بدنه برای نصب قطعه مشابه میتواند ایمنی و عملکرد را مختل کند.
اطلاعات لازم برای استعلام از فراتکس پارتس
- تصویر واضح نوشتهها و کدهای روی بوبین و بدنه شیر فعلی.
- مدل کامل، سال ساخت و شماره سریال ماشین سوداکوما.
- صفحه Parts Book یا شماره موقعیت قطعه در نقشه پنوماتیک ZAX.
- ولتاژ بوبین و مشخصات مدار فرمان طبق نقشه برق.
- عکس سوکت و پینها، رنگ سیمها و طول کابل.
- ابعاد بدنه، پورتها، رزوه، محل نصب و جهت قرارگیری روی ماشین.
- شرح علامت خرابی، فشار تنظیمشده و نتیجه بررسی نشتی و تغذیه الکتریکی.
پرسشهای متداول
آیا این شیر برقی برای همه مدلهای سری ZAX مناسب است؟
خیر. منبع محصول فقط ZAX را معرفی میکند. برای ZAX-E، ZAX-N، ZAX9100 و مدلهای دیگر باید کد OEM، برق، سوکت، پورت و Parts Book مستقل تطبیق داده شوند؛ جایگزینی مستقیم تأیید نشده است.
آیا از روی ظاهر میتوان ولتاژ بوبین را تشخیص داد؟
خیر. ولتاژ، نوع AC یا DC و توان بوبین باید از روی پلاک یا نقشه برق همان ماشین خوانده شوند.
چرا تطبیق رزوه و پورت اهمیت دارد؟
تفاوت قطر، گام رزوه، جهت یا آرایش پورت میتواند مانع نصب صحیح شود یا مسیر جریان و آببندی را تغییر دهد.
آیا ناپایداری پودگذاری همیشه از شیر برقی است؟
خیر. فشار و کیفیت هوا، فیلتر، نشتی شیلنگ، نازل، فرمان برد، کابل و کانکتور نیز باید بررسی شوند.
برای تأیید سازگاری چه عکسهایی ارسال شود؟
عکس تمام نوشتههای شیر و بوبین، سوکت و پینها، پورتها، محل نصب، صفحه Parts Book و نامپلیت ماشین را برای فراتکس پارتس ارسال کنید.
استعلام فنی از فراتکس پارتس: برای بررسی شیر برقی مدار اصلی سوداکوما ZAX، تصاویر واضح قطعه فعلی، کد روی بوبین و بدنه، شکل سوکت، پورتها، مدل و شماره سریال ماشین و صفحه Parts Book را ارسال کنید. کارشناسان فراتکس پارتس سازگاری الکتریکی، پنوماتیکی و مکانیکی را پیش از اعلام موجودی یا پیشنهاد جایگزین کنترل میکنند.
منابع فنی رسمی
- تاریخچه رسمی TSUDAKOMA؛ مرجع معرفی آغاز تولید ZAX Air Jet Loom در سال 1992 و تفکیک نسلهای ZAX-E، ZAX-N و ZAX9100.
- صفحه رسمی ZAX001neo Air Jet Loom؛ مرجع فنی عمومی برای نقش نازل، شیر و فناوری کنترل در سامانه پودگذاری ایرجت. این صفحه بهتنهایی سازگاری قطعه حاضر با ZAX001neo را تأیید نمیکند.
- راهنمای رسمی سوداکوما برای سفارش قطعات نساجی؛ مرجع لزوم ارائه اطلاعات نامپلیت ماشین و دریافت Parts Book متناسب با مدل.
- Parts Book، نقشه پنوماتیک و نقشه برق ماشین با مدل کامل و شماره سریال؛ مرجع نهایی تطبیق کد شیر، ولتاژ بوبین، کانکتور، پورتها و محل نصب.
