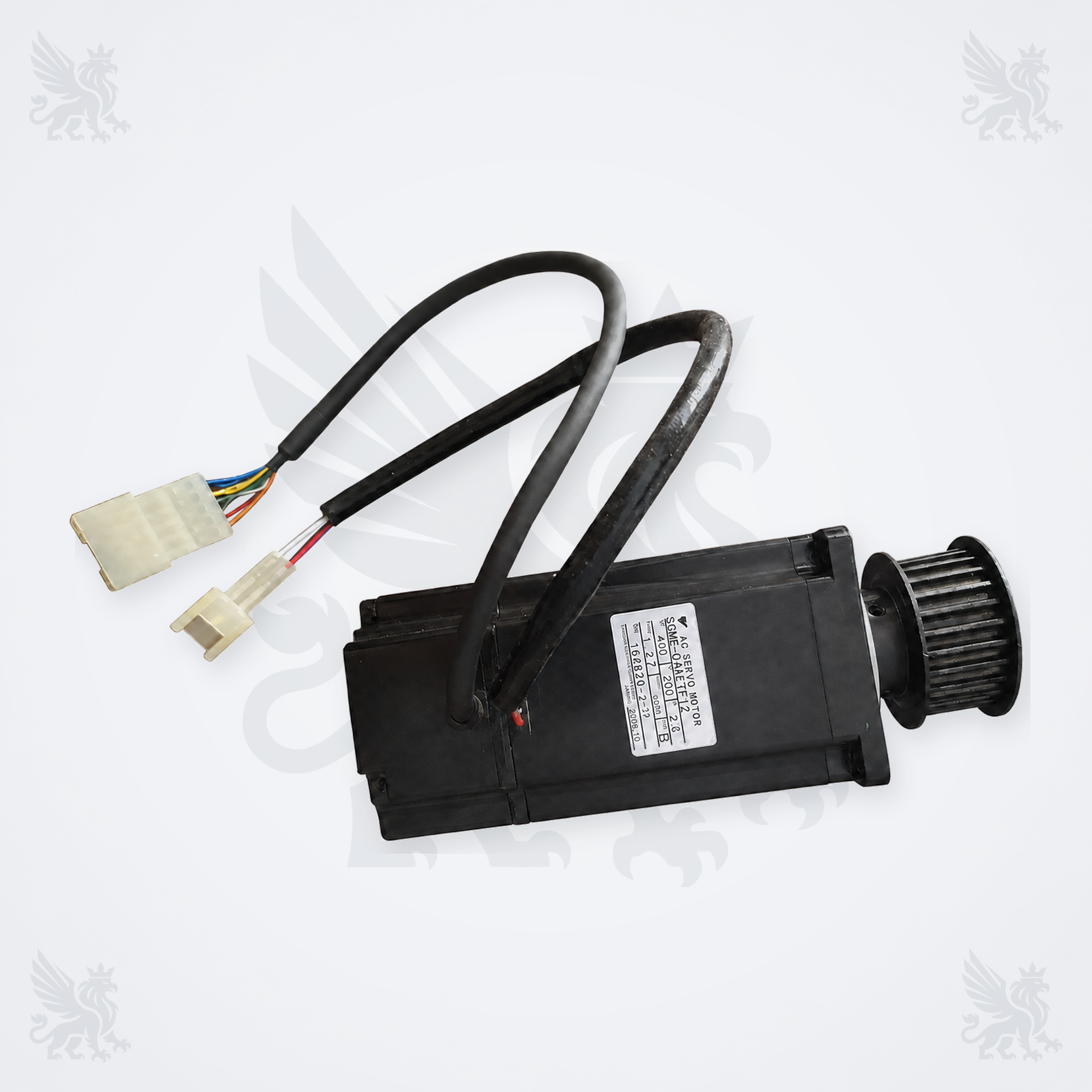

سرووموتور ETU سوداکوما کد 668D98B مدل SGME-04AFTF12 یک AC Servo Motor ساخت یاسکاوا برای زیرسامانه Electronic Take-Up یا جمعکن الکترونیکی پارچه در ماشین بافندگی سوداکوما است. روی پلاک نمونه، مدل کامل SGME-04AFTF12 و مقادیر 400 W، 200 V، 2.6 A، گشتاور 1.27 N·m و سرعت 3000 r/min خوانده میشود. کد 668D98B، مدل کامل موتور، پولی، کابلها، کانکتورها و Parts Book ماشین باید همزمان تطبیق داده شوند؛ صرف تشابه ظاهری یا یکسانبودن توان کافی نیست و جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | سرووموتور ETU سوداکوما کد 668D98B مدل SGME-04AFTF12 |
| نام انگلیسی | TSUDAKOMA ETU AC Servo Motor 668D98B, YASKAWA SGME-04AFTF12 |
| کد معرفیشده برای مجموعه سوداکوما | 668D98B؛ تأیید نهایی با Parts Book همان ماشین |
| مدل کامل موتور روی پلاک | SGME-04AFTF12 |
| سازنده موتور | YASKAWA ELECTRIC CORPORATION |
| نوع قطعه | AC Servo Motor سری SGME با کابلها و پولی نصبشده |
| کاربرد عملکردی | زیرسامانه ETU یا Electronic Take-Up ماشین بافندگی سوداکوما |
| توان نامی خوانا روی پلاک | 400 W |
| ولتاژ و جریان نامی خوانا | 200 V و 2.6 A |
| گشتاور و سرعت نامی خوانا | 1.27 N·m و 3000 r/min |
| کلاس عایقی روی پلاک | Ins B |
| وضعیت سازگاری | نیازمند تطبیق Parts Book، سریال ماشین، مدل کامل، پولی و اتصالات؛ جایگزینی مستقیم تأیید نشده است |
سرووموتور ETU سوداکوما کد 668D98B چیست؟
این قطعه یک سرووموتور AC از خانواده SGME یاسکاوا است که با مدل کامل SGME-04AFTF12 شناسایی میشود. در کاربرد معرفیشده، موتور در مسیر ETU ماشین بافندگی سوداکوما قرار میگیرد. مستند رسمی سوداکوما عبارت ETU را Electronic Take-Up تعریف میکند؛ یعنی سامانهای که حرکت برداشت و جمعشدن کنترلشده پارچه پس از ناحیه بافت را مدیریت میکند.
سرووموتور، فرمان سروودرایو را به حرکت کنترلشده محور تبدیل میکند و همراه با بازخورد انکودر، پولی، تسمه یا مکانیزم انتقال و غلتکهای برداشت کار میکند. کیفیت عملکرد فقط به موتور وابسته نیست و خرابی یا تنظیم نامناسب اجزای مجاور میتواند علائم مشابه ایجاد کند.
نقش موتور در سامانه Electronic Take-Up
- تبدیل فرمان الکتریکی سروودرایو به حرکت دقیق محور مکانیزم Take-Up.
- کمک به هماهنگی سرعت برداشت پارچه با سرعت ماشین و تراکم پودی تنظیمشده.
- انتقال گشتاور از طریق پولی و سامانه مکانیکی متصل به غلتکهای جمعکن.
- ارسال بازخورد حرکتی از مسیر کابل و انکودر متناسب با پیکربندی موتور.
- حفظ پاسخ کنترلی پایدار در کنار سروودرایو، کنترلر ماشین و مدارهای حفاظتی.
نسبت پولی، کشش تسمه، وضعیت یاتاقانها، آزادبودن غلتکها، سیمبندی موتور و پارامترهای سروودرایو بر عملکرد ETU اثر مستقیم دارند. تعویض موتور بدون بررسی این موارد میتواند باعث تکرار خطا یا آسیب به مجموعه شود.
خواندن پلاک SGME-04AFTF12
- SGME-04AFTF12: مدل کامل خواندهشده از روی پلاک موتور؛ تمام حروف و اعداد برای سفارش اهمیت دارند.
- 400 W: توان نامی ثبتشده روی نمونه تصویری.
- 200 V و 2.6 A: ولتاژ و جریان نامی خوانا روی همان پلاک.
- 1.27 N·m و 3000 r/min: گشتاور و سرعت نامی درجشده روی موتور.
- Ins B: کلاس عایقی ثبتشده روی پلاک نمونه.
- 164820-2-33: شماره سریال همان نمونه تصویری است و کد عمومی کالا محسوب نمیشود.
- 2008.10: تاریخ درجشده روی نمونه و نه معیار سازگاری مستقل.
بررسی سازگاری و جایگزینی
| مورد بررسی | وضعیت قابل اتکا | کنترل لازم پیش از سفارش |
|---|
| ماشین سوداکوما با کد 668D98B در Parts Book | در صورت ثبت مدل کامل SGME-04AFTF12، گزینه قابل بررسی است | مدل، پلاک، کابلها، کانکتورها، پولی، نصب و سریال ماشین تطبیق داده شود |
| ماشین سوداکوما دارای ETU ولی بدون کد قطعه | وجود Electronic Take-Up بهتنهایی سازگاری را ثابت نمیکند | Parts Book و نقشه برق همان مدل و شماره سریال بررسی شود |
| موتور SGME با توان 400 W و پسوند متفاوت | یکسانبودن توان یا خانواده SGME برای جایگزینی کافی نیست | پسوند کامل، انکودر، شفت، کابل، کانکتور و سروودرایو مستقل کنترل شود |
| موتور با پولی یا آرایش کابل متفاوت | نسبت انتقال و اتصال مکانیکی میتواند متفاوت باشد | قطر و تعداد دندانه پولی، عرض تسمه، محل نصب و طول و پینآرایی کابلها بررسی شود |
نتیجه سازگاری: مدل SGME-04AFTF12 و مشخصات نامی از روی پلاک موتور خوانده شده و کارکرد ETU نیز در مستند رسمی سوداکوما تعریف شده است؛ اما منبع عمومی رسمی که کد 668D98B را به یک مدل مشخص ماشین سوداکوما متصل کند یافت نشد. مرجع نهایی Parts Book، نقشه برق و شماره سریال ماشین است؛ بنابراین جایگزینی مستقیم تأیید نشده است.
روش تشخیص نسخه صحیح پیش از سفارش
- مدل SGME-04AFTF12 را مستقیماً از پلاک موتور بخوانید و هیچ پسوندی را حذف نکنید.
- کد 668D98B را با صفحه Parts Book متناسب با مدل و سریال ماشین تطبیق دهید.
- توان، ولتاژ، جریان، گشتاور، سرعت و کلاس عایقی روی پلاک موتور فعلی را ثبت کنید.
- پولی را از نظر قطر، عرض، تعداد دندانه، محل قرارگیری و نحوه قفلشدن روی شفت مقایسه کنید.
- تعداد کابلها، طول کابل، رنگ سیمها، شکل کانکتورها و پینآرایی را تصویر به تصویر کنترل کنید.
- نوع سروودرایو متصل، پارامترهای موتور و کانکتور بازخورد را از نقشه برق یا راهنمای سرویس بررسی کنید.
- ابعاد فلنج، محل سوراخها، شفت و جهت نصب را بدون ایجاد تغییر مکانیکی تطبیق دهید.
علائم نیاز به بازرسی و عیبیابی
بیحرکتی یا حرکت ناپایدار ETU، تغییر غیرعادی تراکم پود، خطای سروودرایو، افزایش صدا یا لرزش، داغشدن موتور، لغزش تسمه یا بوی عایق از نشانههای نیاز به بررسی هستند. این علائم بهتنهایی خرابی موتور را ثابت نمیکنند؛ سروودرایو، انکودر، کابل، کانکتور، پولی، تسمه، غلتکها و بار مکانیکی نیز باید بررسی شوند.
- کد Alarm سروودرایو و زمان وقوع خطا ثبت شود.
- آزادبودن محور و مجموعه Take-Up پس از ایزولهکردن انرژی بررسی شود.
- پولی، تسمه، کوپلینگ و پیچهای نصب از نظر لقی، سایش و ناهمراستایی کنترل شوند.
- کابل قدرت و کابل بازخورد از نظر بریدگی، لهشدگی، آلودگی و اتصال ضعیف بازرسی شوند.
- مقاومت عایقی یا آزمونهای الکتریکی فقط طبق راهنمای دقیق موتور و توسط تکنسین مجاز انجام شود.
- پیش از تعویض موتور، وضعیت تنظیمات و پارامترهای سروودرایو ثبت و با نسخه صحیح مقایسه شود.
قطعات و مدارهای مجاور قابل بررسی
- سروودرایو یا سرووپک متصل به موتور و وضعیت پارامترهای آن.
- انکودر داخلی موتور، کابل بازخورد و کانکتورهای مربوط.
- کابل قدرت موتور، سیم ارت و مسیر عبور کابلها.
- پولی دندانهدار، تسمه، کوپلینگ و یاتاقانهای مکانیزم انتقال.
- غلتکهای Take-Up و مسیر پارچه از نظر گیر مکانیکی یا بار غیرعادی.
- برد کنترل، فرمان سرعت یا موقعیت و مدارهای حفاظتی ماشین.
نصب، نگهداری و ایمنی
هشدار ایمنی: پیش از بازکردن موتور، برق اصلی و تغذیه سروودرایو باید قطع، قفلگذاری و از نظر نبود انرژی تأیید شوند. خازنهای سروودرایو میتوانند پس از قطع برق دارای ولتاژ باقیمانده باشند. جداسازی کابل، آزمون موتور و راهاندازی مجدد باید توسط تکنسین واجد صلاحیت و طبق راهنمای همان نسخه انجام شود.
- پیش از جداسازی، از مسیر کابلها، کانکتورها، جهت پولی و محل نصب عکس شمارهگذاریشده تهیه کنید.
- به شفت، پولی و انکودر ضربه وارد نکنید و موتور را از کابلها بلند نکنید.
- راستایی محور، کشش تسمه و بار شعاعی را طبق راهنمای نسخه دقیق کنترل کنید.
- از سوراخکاری، خمکاری اجباری فلنج یا تغییر کانکتور برای نصب موتور مشابه خودداری کنید.
- کانکتورها را از گردوغبار، روغن، رطوبت و ذرات فلزی پاک نگه دارید.
- پس از نصب، ابتدا مسیر مکانیکی را با روش مجاز سرویس بررسی و سپس راهاندازی کمسرعت انجام دهید.
- خطا، دمای کاری و صدای مجموعه پس از تعویض ثبت شود تا علت اصلی خرابی احتمالی تکرار نشود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- تصویر کامل پلاک موتور با مدل SGME-04AFTF12 و تمام مقادیر نامی.
- کد 668D98B و صفحه Parts Book یا نقشه برق مربوط.
- عکس کامل پولی از روبهرو و کنار، همراه با تعداد دندانه و ابعاد قابل اندازهگیری.
- تصویر هر دو کابل، کانکتورها و پینها بدون جداکردن سیمها.
- مدل کامل سروودرایو یا سرووپک متصل به موتور.
- مدل، سال ساخت و شماره سریال ماشین سوداکوما.
- شرح خطا، کد Alarm و نتیجه بررسی تسمه، مکانیزم Take-Up و کابلها.
پرسشهای متداول
آیا هر موتور SGME با توان 400 وات جای SGME-04AFTF12 نصب میشود؟
خیر. مدل کامل، پسوند، انکودر، شفت، کابلها، کانکتورها، پولی و سروودرایو باید تطبیق داده شوند.
ETU چه معنایی دارد؟
ETU مخفف Electronic Take-Up است و به سامانه برداشت و جمعشدن کنترلشده پارچه در ماشین بافندگی اشاره دارد.
آیا شماره 164820-2-33 کد قطعه است؟
خیر. این شماره، سریال نمونه موجود در تصویر است؛ مدل موتور SGME-04AFTF12 و کد مورد بررسی سوداکوما 668D98B هستند.
آیا خطای ETU همیشه ناشی از خرابی موتور است؟
خیر. سروودرایو، کابل، انکودر، پولی، تسمه، بار مکانیکی و مدار فرمان نیز میتوانند سبب خطا یا حرکت ناپایدار شوند.
برای تأیید سازگاری چه اطلاعاتی ارسال شود؟
عکس پلاک موتور و سروودرایو، کد 668D98B، پولی، کابلها، کانکتورها، Parts Book و نامپلیت ماشین را برای فراتکس پارتس ارسال کنید.
استعلام فنی از فراتکس پارتس: برای بررسی سرووموتور ETU سوداکوما کد 668D98B، تصاویر واضح پلاک SGME-04AFTF12، پولی، کابلها، کانکتورها، سروودرایو متصل، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید. کارشناسان فراتکس پارتس مشخصات فنی و مکانیکی را پیش از اعلام موجودی یا پیشنهاد نسخه جایگزین تطبیق میدهند.
