این مجموعه برای قطعووصل مسیر هوا در مدار پنوماتیک رله ماشین بافندگی جت هوا معرفی شده است. کد ED01047E و شناسه مرتبط ZA-095 برای شناسایی این فرم قطعه در خانواده ZA به کار میروند. سفارش باید با کد Parts Book، آرایش پورتها، سوکت، کابل، مدل و سریال ماشین کنترل شود؛ جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | شیر برقی رله سوداکوما ZA ED01047E |
| نام انگلیسی | TSUDAKOMA ZA Relay Solenoid Valve ED01047E |
| کد کامل | ED01047E |
| شناسه مرتبط | ZA-095 — برای جستوجو و تطبیق قطعه |
| پسوند کد | حرف E بخشی از کد کامل است و نباید در استعلام حذف شود |
| نوع قطعه | شیر برقی پنوماتیک مدار رله |
| ماشین سازگار | سوداکوما ZA؛ تطبیق Parts Book، مدل و سریال الزامی است |
| وظیفه عمومی | تبدیل فرمان الکتریکی به قطعووصل مسیر هوا در مدار پنوماتیک رله |
| معیار اصلی سفارش | کد کامل Parts Book، تعداد و محل پورتها، فرم بدنه، سوکت، مسیر کابل، جهت نصب، مدل و سریال ماشین |

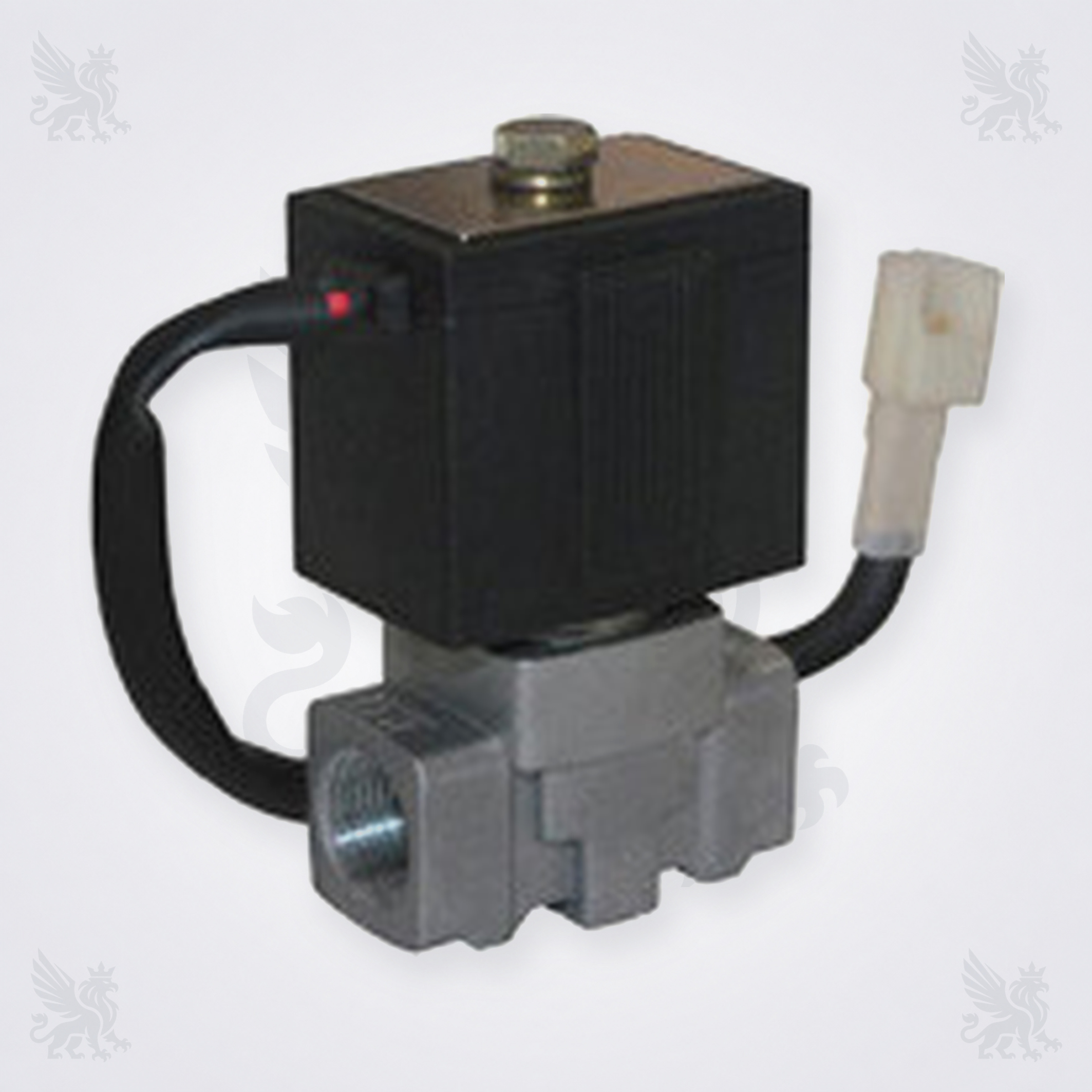

این قطعه یک مجموعه شیر برقی پنوماتیک با کویل مشکی، رابط برنجی، بدنه فلزی چندپورتی، کابل و سوکت است. با دریافت فرمان الکتریکی، مسیر هوای مربوط به مدار رله را قطع یا وصل میکند. عبارت «شیر برقی رله» و کد ED01047E بهتنهایی نوع مسیر، وضعیت عادی شیر، ولتاژ کویل یا مشخصات فشار را تعیین نمیکنند؛ این موارد باید از مدارک همان ماشین خوانده شوند.
در ماشین بافندگی جت هوا، فرمان کنترلی به کویل شیر میرسد تا مسیر تعیینشده در مدار پنوماتیک رله برقرار یا متوقف شود. عملکرد مجموعه به سلامت منبع هوا، فیلتر، شیلنگها، اتصالات، آببندیها، سوکت، کابل و خروجی کنترل وابسته است. خود شیر فشار تولید نمیکند و خرابی هر جزء مجاور میتواند نشانهای شبیه ایراد شیر ایجاد کند.
| مدل یا خانواده | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZA | نیازمند تطبیق فنی؛ جایگزینی مستقیم تأیید نشده است | کد Parts Book، سریال ماشین، عکس نمونه، پورتها، سوکت و کابل |
| سایر نسخههای ZA و خانوادههای ZAX | تأیید نشده؛ شباهت نام یا ظاهر دلیل سازگاری نیست | شماره قطعه کامل و بررسی Parts Book همان مدل، آپشن و سریال |
نسخههای مختلف ZA و خانوادههای ZAX میتوانند از نظر مدار، بدنه، پورت، کویل یا سوکت تفاوت داشته باشند. کد یا شکل نزدیک نباید بدون تطبیق کامل بهعنوان جایگزین مستقیم پذیرفته شود.
قطعووصل نامنظم هوا، پاسخ دیرهنگام، نشتی، صدای غیرعادی، گرمشدن غیرعادی کویل یا خطای کنترلی میتواند بررسی را ضروری کند؛ اما این علائم بهتنهایی خرابی شیر را ثابت نمیکنند. فشار و کیفیت هوای ورودی، فیلتر، شیلنگ، اتصال، آببندی، سیمکشی، سوکت و فرمان خروجی نیز باید آزمایش شوند.
ثبت علت خرابی، وضعیت هوای ورودی و سلامت قطعات مجاور از تعویض تکراری جلوگیری میکند. برنامه موجودی یدکی نیز بهتر است بر اساس مصرف واقعی و سابقه سرویس ماشین تنظیم شود.
برای بررسی فراتکس پارتس، عکس واضح از همه وجوه شیر، نمای نزدیک نوشتههای کویل و کابل، تصاویر پورتها و سوکت، کد کامل Parts Book، مدل دقیق، آپشن، شماره سریال ماشین و محل نصب را ارسال کنید. عکس نمونه بازشده باید بدون برش و با نور کافی باشد.
کد کامل باید همراه با پسوند E کنترل شود و Parts Book همان مدل و سریال ماشین، مرجع نهایی تطبیق قطعه است.
خیر. پسوند E بخشی از کد کامل ED01047E است و حذف آن میتواند تطبیق را مبهم یا اشتباه کند.
خیر. جایگزینی مستقیم تأیید نشده است و کد Parts Book، پورتها، سوکت، مدل و سریال باید یکسان یا رسماً معادل باشند.
خیر. شیلنگ، اتصال، آببندی، رزوه، نشیمن و کیفیت هوای ورودی باید همراه با شیر بررسی شوند.
ولتاژ نباید از روی ظاهر حدس زده شود؛ نوشته کویل، نقشه برق و Parts Book همان ماشین ملاک انتخاب است.
برای جلوگیری از ارسال نسخه نامنطبق، تصاویر کامل قطعه، کد خوانا، مدل دقیق، شماره سریال ماشین، شماره Parts Book و محل نصب را برای فراتکس پارتس بفرستید. بررسی سفارش بر اساس مجموعه این اطلاعات انجام میشود، نه فقط عنوان ZA یا یک شماره ثبتشده در فهرست قطعات.
