این قطعه لایه ورودی لمسی جلوی نمایشگر پنل اپراتوری ماشین بافندگی است. صفحه مرجع، کد 627D22، اندازه اسمی 10.4 inch و اتصال چهار سیمه را برای ماشینهای جت هوای TSUDAKOMA ZAX-N و ZAX9100 گزارش میکند. چون مدرک رسمی در دسترس برای نگاشت این کد به تمام شمارههای سریال و نسخههای کنترل پیدا نشد، سفارش باید با Parts Book همان ماشین، کد روی فلت، ابعاد و شکل اتصال تطبیق داده شود.

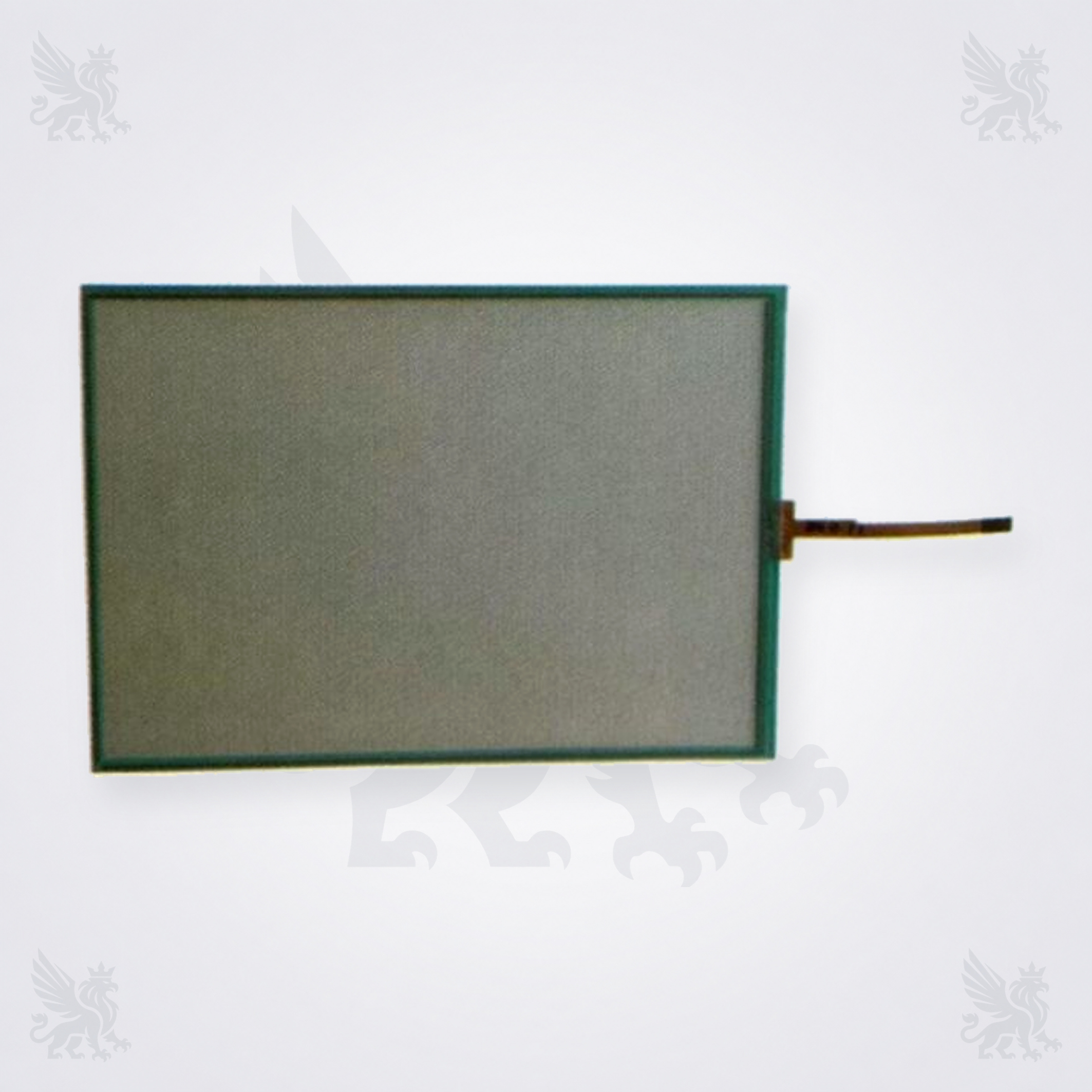

| مشخصه | اطلاعات |
|---|---|
| نام فارسی | تاچ پنل سوداکوما 627D22 |
| نام انگلیسی | TSUDAKOMA 10.4-inch Four-Wire Touch Panel 627D22 |
| کد فنی | 627D22 |
| نوع قطعه | تاچ پنل یا لایه لمسی پنل اپراتوری؛ نمایشگر LCD نیست |
| اندازه و اتصال گزارششده | 10.4 inch، چهار سیمه |
| ماشینهای گزارششده | سوداکوما ZAX-N و ZAX9100 |
| مشخصات ظاهری مهم | پنل مستطیلی، حاشیه سبز و فلت چهار مسیر در لبه جانبی |
| معیار اصلی سفارش | کد روی قطعه و فلت، Parts Book شماره سریال، ابعاد شیشه و ناحیه فعال، محل خروج و طول فلت و نوع اتصال |
تاچ پنل، سطح حساس به لمس جلوی نمایشگر پنل اپراتوری است و فرمانهای لمسی کاربر را به مدار کنترل پنل منتقل میکند. این قطعه با خود نمایشگر تفاوت دارد: نمایشگر تصویر را تولید میکند، اما تاچ پنل محل لمس را دریافت میکند. بنابراین خرابی لمس لزوماً به معنای خرابی LCD نیست و پیش از سفارش باید مشخص شود ایراد از لایه لمسی، فلت و اتصال آن، برد کنترل پنل یا خود نمایشگر است.
اپراتور از طریق پنل برای مشاهده وضعیت، انتخاب منوها و واردکردن تنظیمات مجاز ماشین استفاده میکند. تاچ پنل 627D22 رابط فیزیکی این ورودی لمسی است. عملکرد دقیق کلیدها و صفحات نرمافزاری به نسخه کنترل ماشین وابسته است و از روی ظاهر این لایه قابل تعیین نیست. وجود تصویر سالم همراه با لمس ناقص معمولاً مسیر بررسی تاچ، فلت و ورودی کنترل را مطرح میکند، اما بهتنهایی خرابی قطعه را ثابت نمیکند.
| بخش | وظیفه | نشانه قابل بررسی |
|---|---|---|
| تاچ پنل | دریافت ورودی لمس و انتقال آن از طریق فلت | لمس عمل نمیکند، نقطه لمس جابهجا است یا بعضی نواحی پاسخ نمیدهند |
| نمایشگر LCD | نمایش تصویر، متن و منوهای رابط اپراتوری | تصویر قطع، کمنور، خطدار، لکهدار یا دارای رنگ غیرعادی است |
| برد و کابل رابط | دریافت و پردازش سیگنال تاچ | اتصال ناپایدار، آلودگی کانکتور، پارگی فلت یا مشکل ورودی کنترل |
اگر تصویر نمایشگر درست است اما لمس کار نمیکند، بررسی تاچ پنل منطقی است؛ بااینحال سلامت فلت، کانکتور و ورودی برد نیز باید اندازهگیری و کنترل شود. اگر لمس درست است ولی تصویر مشکل دارد، تعویض لایه لمسی معمولاً علت را برطرف نمیکند.
| مدل یا خانواده | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX-N | برای کد 627D22 در صفحه مرجع گزارش شده است؛ پوشش همه سریالها تأیید نشده است | Parts Book همان سریال، کد فلت، ابعاد، محل خروج فلت و اتصال چهار سیمه |
| TSUDAKOMA ZAX9100 | برای کد 627D22 در صفحه مرجع گزارش شده است؛ نسخه پنل و شماره سریال باید بررسی شود | مدل کامل پنل، Parts Book، ابعاد ناحیه فعال، طول و جهت فلت و نمونه بازشده |
| سایر مدلهای ZA، ZAX یا ZW | تأیید نشده؛ یکسانبودن اندازه اسمی یا شباهت ظاهری برای جانشینی کافی نیست | فقط کد ثبتشده در Parts Book همان ماشین و تطبیق کامل نمونه |
تاریخچه رسمی سوداکوما معرفی ZAX-N و آغاز تولید ZAX9100 را ثبت میکند، اما این تاریخچه سند قطعه برای کد 627D22 نیست. به همین دلیل، نام این دو ماشین در این صفحه بهعنوان سازگاری گزارششده درج شده و تأیید نهایی به نسخه واقعی پنل و شماره سریال وابسته است.
بیپاسخماندن کل صفحه یا بخشی از آن، ثبت لمس در نقطهای متفاوت، نیاز به فشار غیرعادی، عملکرد مقطعی یا پارگی و شکستگی قابل مشاهده میتواند بازرسی تاچ پنل را ضروری کند. این علائم الزاماً خرابی قطعی لایه لمسی نیستند؛ آلودگی یا رطوبت، فلت آسیبدیده، کانکتور شل، کالیبراسیون، برد کنترل و تغذیه پنل نیز باید بررسی شوند.
نصب تاچ پنل معمولاً نیازمند بازکردن قاب اپراتوری است. اگر ترتیب لایهها، نوع چسب یا روش کالیبراسیون مشخص نیست، کار باید توسط تعمیرکار آشنا با پنل ماشین انجام شود تا نمایشگر، فلت و برد مجاور آسیب نبینند.
برای بررسی فراتکس پارتس، عکس واضح از نمای جلو و پشت تاچ، تمام نوشتههای فلت، محل خروج و انتهای فلت، خطکش کنار طول و عرض پنل، مدل پنل اپراتوری و عکس پلاک ماشین را ارسال کنید. کد Parts Book، مدل کامل ماشین، شماره سریال، سال ساخت و شرح ایراد لمس نیز لازم است. تنها عبارت «۱۰٫۴ اینچ چهار سیمه» برای تأیید جایگزینی کافی نیست.
کد گزارششده در صفحه مرجع 627D22 است. همه نوشتهها و پسوندهای احتمالی روی فلت نمونه واقعی نیز باید هنگام سفارش ثبت شوند.
خیر. این محصول تاچ پنل یا لایه ورودی لمسی جلوی نمایشگر است و نباید صرفاً با عنوان LCD یا نمایشگر سفارش داده شود.
چنین پوشش عمومی تأیید نشده است. مدل و شماره سریال ماشین، نسخه پنل، Parts Book، کد فلت، ابعاد و اتصال باید با نمونه بازشده یکسان باشند.
خیر. ابعاد خارجی و فعال، محل و جهت خروج فلت، فاصله مسیرها، جهت کنتاکت و نوع نصب ممکن است متفاوت باشد.
علاوه بر پاسخ تمام نقاط صفحه، فلت، قفل کانکتور، آلودگی و رطوبت، کالیبراسیون، ورودی برد کنترل و وضعیت تصویر نمایشگر باید بررسی شود.
برای کاهش ریسک ارسال نسخه نامنطبق، کد 627D22، عکس کامل تاچ و فلت، ابعاد دقیق، مدل پنل اپراتوری، مدل و شماره سریال ماشین و کد Parts Book را برای فراتکس پارتس بفرستید. تأیید سفارش بر اساس مجموع این اطلاعات انجام میشود و شباهت ظاهری یا اندازه اسمی بهتنهایی معیار کافی نیست.
