هد فیلر پود سوداکوما 627900 / 627900C

هد فیلر پود سوداکوما 627900 / 627900C چیست؟

هد فیلر یکی از اجزای سامانه تشخیص پود ماشین بافندگی است. این قطعه در موقعیت تعیین‌شده نسبت به مسیر پود نصب می‌شود و باید رسیدن یا حضور پود را در بازه مورد انتظار برای مدار کنترل قابل تشخیص کند. اگر پود به‌درستی شناسایی نشود، کنترل ماشین می‌تواند توقف مرتبط با خطای پود را فعال کند تا ادامه بافت معیوب محدود شود.

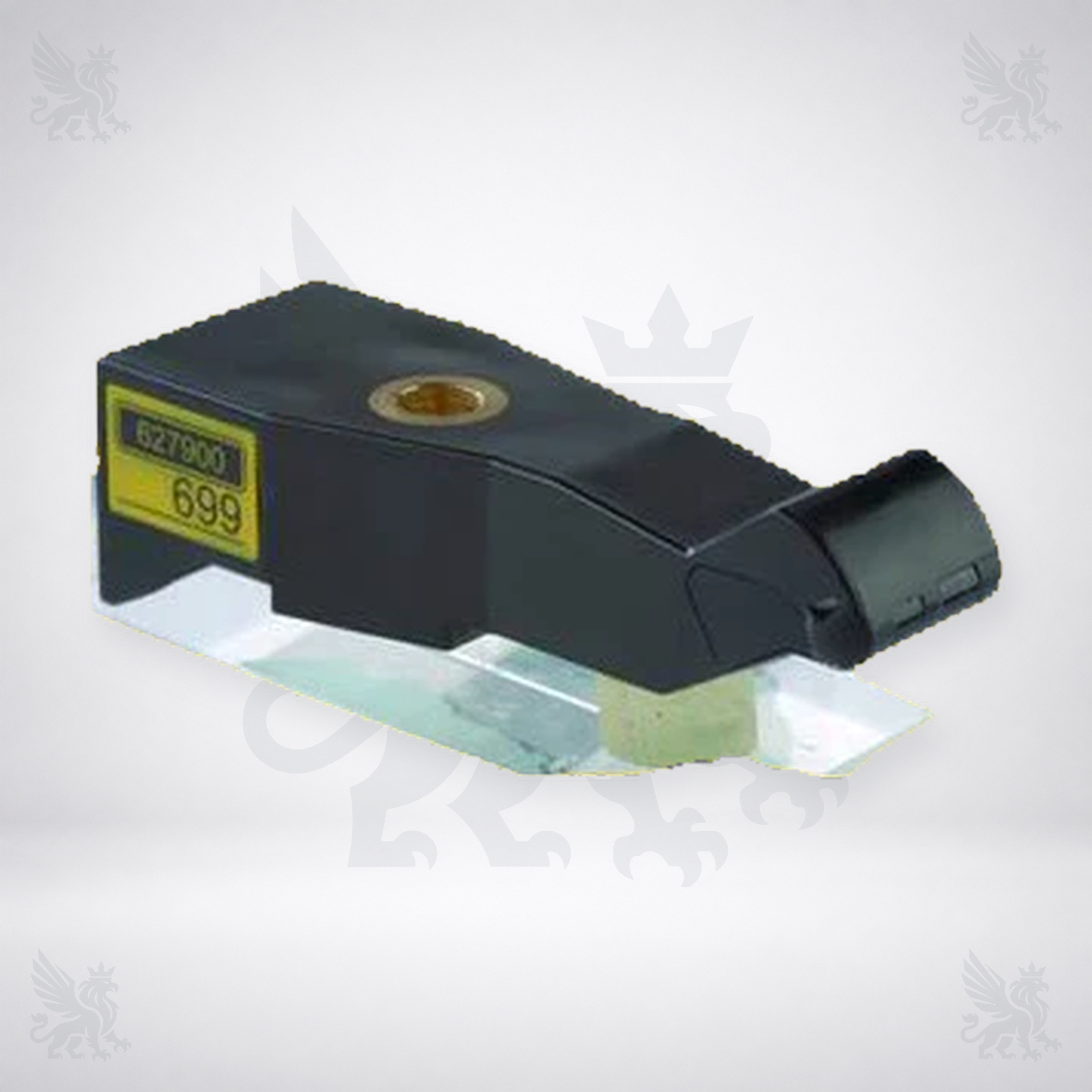

در تصویر مرجع، بدنه مشکی زاویه‌دار، بوش فلزی نصب، برچسب کد 627900 و قسمت رابط در انتهای هد دیده می‌شود. این هندسه برای شناسایی مهم است، اما تصویر به‌تنهایی نوع مدار داخلی، پین‌بندی، ولتاژ، آستانه عملکرد یا رابطه بازنگری میان دو کد را ثابت نمی‌کند.

نقش هد فیلر در سامانه تشخیص پود

عملکرد این هد به موقعیت و جهت نصب، تمیزی ناحیه حسگر، سلامت رابط و سیم‌کشی، تغذیه مناسب و دریافت صحیح سیگنال در ورودی کنترل وابسته است. آلودگی، لقی پایه، تغییر زاویه، آسیب بدنه، خوردگی اتصال یا قطعی متناوب مدار می‌تواند توقف کاذب یا تشخیص‌ندادن خطای واقعی ایجاد کند.

تعویض هد باید همراه با بازرسی پایه نصب، سطح مقابل حسگر، رابط، کابل مرتبط و ورودی کنترل انجام شود. تعویض مستقیم قطعه بدون بررسی علت اصلی می‌تواند باعث تکرار توقف یا آسیب دوباره شود.

سازگاری با ماشین‌های بافندگی

تفاوت 627900، 627900C و نوع باریک

کدهای 627900 و 627900C در منابع قطعه در یک خانواده هد ZAX قرار گرفته‌اند. وجود پسوند C باید به‌عنوان تفاوت نسخه یا شناسه کامل سفارش حفظ شود؛ سند رسمی در دسترس برای اعلام اینکه نسخه C جانشین قطعی نسخه بدون پسوند است پیدا نشد.

فرم معمولی این هد نباید صرفاً به‌دلیل اشتراک خانواده با نوع باریک جابه‌جا شود. کد 649235C در فهرست‌های دیگر برای هد باریک گزارش شده و شکل بدنه و نقاط نصب آن با قطعه حاضر متفاوت است. شباهت وظیفه عمومی به معنی یکسان بودن هندسه، اتصال یا تنظیم نیست.

روش شناسایی نسخه صحیح


• کد کامل 627900 یا 627900C را از Parts Book، برچسب قطعه یا سوابق معتبر تعمیرات استخراج کنید؛ پسوند را حذف نکنید.

• فرم کلی بدنه، انحنای روی قاب، بوش فلزی، شکل قسمت رابط و محل برچسب را با نمونه بازشده مقایسه کنید.

• جهت نصب، سمت رابط، قطعه یا کابل متصل، کانکتور و پین‌بندی را طبق نقشه برق همان ماشین کنترل کنید.

• بررسی کنید قطعه موردنیاز فرم معمولی است یا نوع باریک؛ تشابه نام فیلر برای انتخاب کافی نیست.

• مدل کامل، سال ساخت، عرض کاری، نسخه کنترل، شماره سریال و تغییرات قبلی پایه یا سیم‌کشی را در استعلام ثبت کنید.


نشانه‌های نیاز به بازرسی و عیب‌یابی

توقف‌های متناوب مربوط به پود، تشخیص‌ندادن پود ناقص، تغییر وضعیت با فشار یا تکان‌دادن رابط، حساسیت غیرعادی به پرز یا تفاوت رفتار پس از گرم‌شدن ماشین می‌تواند نیاز به بررسی هد فیلر را نشان دهد. این نشانه‌ها به‌تنهایی خرابی هد را ثابت نمی‌کنند و ممکن است از تنظیم، کابل، اتصال، تغذیه یا ورودی کنترل ناشی شوند.

نصب، نگهداری و ایمنی


• پیش از سرویس، برق و منابع انرژی ماشین را طبق دستورالعمل ایمنی قطع و در برابر راه‌اندازی ناخواسته ایمن کنید.

• پیش از بازکردن هد قبلی، جهت نصب، موقعیت بوش، فاصله، واشرها و مسیر اتصال را عکس‌برداری و علامت‌گذاری کنید.

• بدنه، سطح حسگر، بوش نصب یا رابط را خم، سوراخ، سوهان‌کاری یا رنگ‌آمیزی نکنید.

• پیچ نصب را با مقدار توصیه‌شده سازنده ببندید؛ فشار بیش از حد یا نامتقارن می‌تواند بدنه یا تنظیم هد را تغییر دهد.

• رابط و کابل را بدون کشش، دور از لبه تیز، گرما و قطعات متحرک نصب کنید.

• پس از نصب، آزمون عملکرد و توقف پود را طبق دفترچه سرویس، ابتدا در حالت ایمن و سرعت کنترل‌شده انجام دهید.


اطلاعات لازم برای استعلام و سفارش

برای بررسی فراتکس پارتس، عکس واضح از برچسب و تمام جهات هد، نمای نزدیک بوش و رابط، تصویر قطعه یا کابل متصل، کد Parts Book، مدل کامل ماشین، سال ساخت و شماره سریال را ارسال کنید. اگر قطعه هنوز نصب است، عکس موقعیت و جهت نصب نسبت به مسیر پود نیز به تشخیص نسخه صحیح کمک می‌کند.

پرسش‌های متداول

استعلام از فراتکس پارتس

منابع فنی


• تاریخچه رسمی TSUDAKOMA؛ تولید ZAX را از سال 1992، ZAX-e را از 2002 و ZAX-N را از 2003 ثبت می‌کند. این صفحه سند نگاشت کد 627900/627900C نیست.

• راهنمای رسمی TSUDAKOMA برای سفارش قطعات؛ ارائه اطلاعات پلاک ماشین را لازم می‌داند و برای جزئیات قطعه، درخواست Parts Catalog را توصیه می‌کند.
