سنسور مجاورتی لنو و برش سوداکوما EB16003D / EB21108A

کدهای EB16003D و EB21108A برای کلید یا سنسور مجاورتی مورد استفاده در ناحیه لنو و برش حاشیه ماشین‌های بافندگی ایرجت سوداکوما گزارش شده‌اند. شواهد کددار، کاربرد آنها را با خانواده‌های قدیمی ZA205 و ZAX مرتبط می‌کند؛ بااین‌حال این دو کد بدون بررسی طول کابل، نوع اتصال، هندسه حسگر و Parts Book جایگزین قطعی یکدیگر نیستند.

مشخصه	اطلاعات
نام فارسی	سنسور مجاورتی لنو و برش سوداکوما EB16003D / EB21108A
نام انگلیسی	TSUDAKOMA Leno and Cutting Proximity Sensor EB16003D / EB21108A
کدهای گزارش‌شده	EB16003D / EB21108A
نوع قطعه	کلید یا سنسور مجاورتی صنعتی با کابل
ناحیه کاربرد گزارش‌شده	مجموعه لنو و ناحیه برش حاشیه در ماشین ایرجت
خانواده ماشین گزارش‌شده	سوداکوما ZA205 / ZA205i و ZAX؛ نگاشت هر کد به همه نسخه‌ها و سریال‌ها تأیید نشده است
تفاوت مهم دو کد	EB16003D به‌عنوان سنسور مجاورتی لنو و EB21108A به‌عنوان سنسور مجاورتی با کابل حدود ۳۰ سانتی‌متر فهرست شده است؛ رابطه جانشینی رسمی در دسترس نیست
وظیفه عمومی	تشخیص غیرتماسی موقعیت یا حضور جزء متحرک و انتقال وضعیت آن به مدار کنترل
معیار اصلی سفارش	کد دقیق، شکل حسگر، فاصله سوراخ‌های نصب، طول کابل، نوع انتهای سیم یا کانکتور، مدار اتصال، مدل کامل و شماره سریال ماشین

این سنسور سوداکوما چیست؟

این قطعه یک حسگر مجاورتی کابلی است که در یک موقعیت مشخص نسبت به مکانیزم ماشین نصب می‌شود. وظیفه عمومی چنین حسگری، تشخیص رسیدن یا قرارگرفتن یک جزء مکانیکی در محدوده تعریف‌شده و تحویل وضعیت روشن/خاموش به مدار کنترل است. در این کاربرد، حسگر با مجموعه لنو و ناحیه مرتبط با برش حاشیه در ماشین بافندگی ایرجت ارتباط دارد.

عنوان بازار گاهی عبارت «سنسور برش ایرجت» را به‌کار می‌برد، اما این نام نباید با حسگر تشخیص مستقیم نخ پود یا هد فیلر فوتوالکتریک اشتباه شود. قطعه حاضر از نظر دسته‌بندی، کلید مجاورتی موقعیت است و انتخاب آن باید بر پایه کد و جزئیات اتصال انجام شود.

نقش سنسور در مجموعه لنو و برش حاشیه

مکانیزم لنو در حاشیه پارچه به تثبیت ساختار حاشیه کمک می‌کند و مجموعه برش نیز اضافه نخ حاشیه را در زمان مناسب قطع می‌کند. سنسور مجاورتی می‌تواند وضعیت یا نقطه مرجع حرکت یک جزء از این مجموعه را برای کنترل ماشین مشخص کند. دریافت سیگنال صحیح به فاصله نصب، جهت حسگر، سلامت کابل، وضعیت هدف فلزی یا مکانیکی و مدار ورودی وابسته است.

اختلال در سیگنال ممکن است باعث توقف، خطای زمان‌بندی یا عملکرد نامنظم مجموعه شود؛ بااین‌حال مشاهده این علائم به‌تنهایی خرابی سنسور را ثابت نمی‌کند. لقی پایه، تنظیم فاصله، آلودگی، قطعی کابل، اتصال ضعیف یا اشکال ورودی کنترل نیز باید بررسی شوند.

سازگاری با ماشین‌های بافندگی

مدل یا خانواده	وضعیت بررسی	کنترل پیش از سفارش
TSUDAKOMA ZA205 / ZA205i	کاربرد مجموعه حسگر لنو با این خانواده در فهرست قطعات گزارش شده و تاریخچه رسمی، ZA205i را ماشین ایرجت معرفی می‌کند؛ نگاشت هر دو کد به تمام سریال‌ها تأیید نشده است	کد Parts Book، نوع سیم یا کانکتور، طول کابل، محل نصب و شماره سریال
TSUDAKOMA ZAX	خانواده کاربرد گزارش شده و تاریخچه رسمی ZAX را ماشین ایرجت می‌داند؛ تعمیم کد به همه نسخه‌ها قطعی نیست	کد کامل قطعه قبلی، هندسه نصب، رابط و Parts Book همان ماشین
ZAX-e / ZAX-N / ZAX9100	این مدل‌ها در تاریخچه رسمی از نسل‌های بعدی ایرجت هستند، اما سازگاری مستقیم EB16003D یا EB21108A با همه آنها اثبات نشده است	فقط Parts Book، سند جانشینی یا تطبیق قطعه بازشده برای همان مدل و سریال
ZW Water Jet Loom	صرف حضور کد در برخی کاتالوگ‌های عمومی قطعات جت برای اثبات نصب روی ZW کافی نیست؛ کاربرد مستقیم تأیید نشده است	از سفارش برای ماشین واترجت بدون کد رسمی Parts Book خودداری شود

تفاوت EB16003D و EB21108A

این دو کد در برخی صفحات فروش کنار هم آمده‌اند، اما فهرست‌های کددار آنها را جدا ثبت می‌کنند. EB16003D با عنوان سنسور مجاورتی لنو و EB21108A با عنوان سنسور مجاورتی و طول کابل حدود ۳۰ سانتی‌متر گزارش شده است. چنین تفاوتی می‌تواند بر مسیر کابل، روش اتصال یا محل نصب اثر بگذارد.

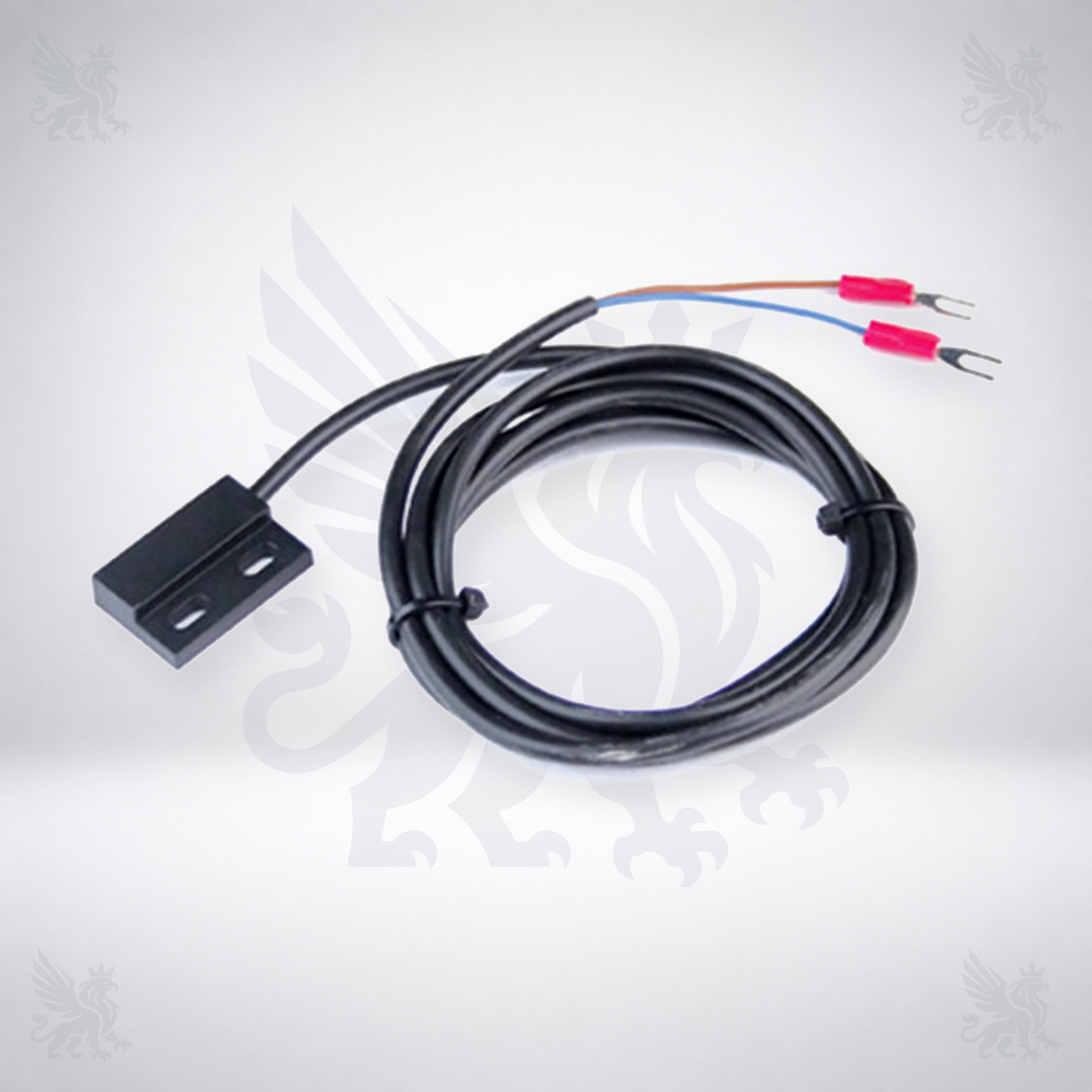

عکس نهایی این صفحه از مرجع واضح‌تر EB16003D ساخته شده و فرم صفحه حسگر مشکی، دو شیار نصب، کابل حلقه‌شده و سرسیم‌ها را نشان می‌دهد. این تصویر نباید به‌عنوان تضمین ظاهر دقیق EB21108A تلقی شود؛ نمونه موردنیاز باید با عکس قطعه بازشده مقایسه شود.

هشدار کد: EB16003D و EB21108A را فقط به‌دلیل قرارگرفتن در یک عنوان، معادل یا جانشین قطعی یکدیگر در نظر نگیرید. اختلاف طول کابل، نوع انتهای اتصال، سیم‌بندی و مشخصات الکتریکی باید با مدار همان ماشین کنترل شود.

روش شناسایی نسخه صحیح

کد کامل EB16003D یا EB21108A را از Parts Book، سوابق تعمیر یا برچسب معتبر استخراج کنید و هیچ حرف پسوندی را حذف نکنید.
فرم صفحه حسگر، تعداد و فاصله شیارهای نصب، جهت خروج کابل و ضخامت بدنه را با نمونه بازشده مقایسه کنید.
طول واقعی کابل، رنگ و تعداد رشته‌ها، نوع سرسیم یا کانکتور و پین‌بندی را طبق نقشه برق همان ماشین کنترل کنید.
موقعیت حسگر در مجموعه لنو یا برش، سمت ماشین و فاصله آن تا هدف را ثبت کنید؛ شباهت ظاهری به‌تنهایی کافی نیست.
مدل کامل، سال ساخت، عرض کاری، نسخه کنترل و شماره سریال ماشین را همراه استعلام ارسال کنید.

نشانه‌های نیاز به بازرسی و عیب‌یابی

توقف متناوب مرتبط با مجموعه لنو یا برش، تغییر وضعیت سنسور با تکان‌دادن کابل، باقی‌ماندن ورودی در یک حالت، عملکرد ناپایدار پس از گرم‌شدن یا آثار بریدگی و له‌شدگی کابل می‌تواند نیاز به بررسی این قطعه را نشان دهد. تشخیص نهایی باید با نقشه برق و روش آزمون همان مدل انجام شود.

ترتیب پیشنهادی بررسی:

پایه، شیارهای نصب، فاصله حسگر تا هدف و لقی مکانیزم مقابل را بازدید کنید.
کابل را در تمام مسیر از نظر کشیدگی، تماس با لبه تیز، شکستگی یا له‌شدگی بررسی کنید.
سرسیم یا کانکتور و محل اتصال به مدار را از نظر شل‌شدن، خوردگی و تعمیر قبلی کنترل کنید.
تغذیه و تغییر وضعیت خروجی را فقط با مقادیر، ابزار و روش ذکرشده در مدار سرویس همان ماشین اندازه‌گیری کنید.

نصب، نگهداری و ایمنی

پیش از سرویس، برق و منابع انرژی ماشین را طبق دستورالعمل ایمنی قطع و در برابر راه‌اندازی ناخواسته ایمن کنید.
پیش از بازکردن حسگر قبلی، محل، جهت، فاصله، پیچ‌ها، واشرها و مسیر کابل را عکس‌برداری و علامت‌گذاری کنید.
کابل را از خود سیم نکشید، نزدیک لبه تیز یا قطعات متحرک عبور ندهید و شعاع خم مناسب را حفظ کنید.
فاصله حسگر تا هدف و گشتاور پیچ‌های نصب را طبق دستورالعمل سرویس تنظیم کنید؛ فشار بیش از حد می‌تواند بدنه را تغییر شکل دهد.
نوع اتصال و سیم‌بندی را از روی حدس یا رنگ سیم تعیین نکنید؛ نقشه همان مدل و سریال مرجع باشد.
پس از نصب، تغییر وضعیت ورودی و عملکرد مجموعه را ابتدا در حالت ایمن و سرعت کنترل‌شده آزمایش کنید.

اطلاعات لازم برای استعلام و سفارش

برای بررسی فراتکس پارتس، کد کامل، عکس واضح از دو طرف حسگر و انتهای کابل، اندازه صفحه و فاصله شیارهای نصب، طول کابل، نوع سرسیم یا کانکتور، عکس محل نصب، مدل کامل ماشین، سال ساخت و شماره سریال را ارسال کنید. وجود کد روی بسته‌بندی قدیمی یا سوابق معتبر نیز به تفکیک دو نسخه کمک می‌کند.

پرسش‌های متداول

EB16003D و EB21108A چه نوع قطعه‌ای هستند؟

هر دو به‌عنوان کلید یا سنسور مجاورتی سوداکوما گزارش شده‌اند و با ناحیه لنو یا برش حاشیه ماشین ایرجت ارتباط دارند.

آیا EB16003D جایگزین مستقیم EB21108A است؟

خیر، جانشینی قطعی تأیید نشده است. طول کابل، نوع اتصال، هندسه نصب، مدار و کد Parts Book باید تطبیق داده شود.

این سنسور برای چه ماشین‌هایی گزارش شده است؟

برای خانواده‌های قدیمی ایرجت سوداکوما ZA205 و ZAX گزارش شده است؛ نصب روی هر مدل یا سریال باید با Parts Book همان ماشین تأیید شود.

آیا عکس این صفحه هر دو کد را نشان می‌دهد؟

خیر، عکس نهایی از مرجع واضح‌تر EB16003D ساخته شده است. شکل کابل و اتصال EB21108A ممکن است متفاوت باشد و باید جداگانه تطبیق شود.

آیا خطای مجموعه همیشه از خرابی سنسور است؟

خیر. تنظیم فاصله، لقی پایه، هدف مکانیکی، کابل، اتصال و ورودی کنترل نیز می‌توانند علامت مشابه ایجاد کنند.

استعلام از فراتکس پارتس

برای کاهش ریسک ارسال سنسور نامنطبق، کد دقیق، عکس حسگر و انتهای کابل، اندازه‌ها، نوع اتصال، مدل کامل و شماره سریال ماشین را برای فراتکس پارتس بفرستید. قرارگرفتن دو کد در یک عنوان یا شباهت فرم بدنه برای تأیید جانشینی کافی نیست.

منابع فنی

تاریخچه رسمی TSUDAKOMA؛ ZA205i را از سال 1987 و ZAX را از سال 1992 در خانواده ماشین‌های ایرجت ثبت می‌کند. این صفحه سند نگاشت مستقیم کدهای EB16003D و EB21108A نیست.
راهنمای رسمی TSUDAKOMA برای سفارش قطعات؛ ارائه اطلاعات پلاک ماشین را لازم می‌داند و برای جزئیات قطعه، استفاده از Parts Catalog را توصیه می‌کند.
