کابل‌های فیلر H1 و H2 سوداکوما ZA 626374AD و 626375AD

توضيحات و نقد و بررسی کابل‌های فیلر H1 و H2 سوداکوما ZA 626374AD و 626375AD

کابل‌های فیلر H1 و H2 سوداکوما ZA 626374AD و 626375AD

این محصول شامل دو نسخه مستقل از کابل فیلر ماشین ایرجت سوداکوما است: کابل H1 با کد 626374AD و کابل H2 با کد 626375AD. کاربرد هر دو نسخه برای ماشین‌های ZA203، ZA205 و ZA209 گزارش شده است. از آنجا که در برخی عناوین قطعه، نسبت H1 و H2 برعکس نوشته شده، کد و موقعیت باید با Parts Book، نمونه بازشده، رنگ و فرم کابل، کانکتور، سرسیم‌ها و شماره سریال ماشین تطبیق داده شود.

مشخصه	نسخه H1	نسخه H2
نام فارسی	کابل فیلر H1 سوداکوما ZA	کابل فیلر H2 سوداکوما ZA
نام انگلیسی	TSUDAKOMA ZA H1 Feeler Cable	TSUDAKOMA ZA H2 Feeler Cable
کد کامل	626374AD	626375AD
خانواده فیلر	ZAH1 / H1	ZAH2 / H2
مدل‌های گزارش‌شده	ZA203, ZA205, ZA209	ZA203, ZA205, ZA209
نوع قطعه	کابل و دسته‌سیم اتصال فیلر H1	کابل و دسته‌سیم اتصال فیلر H2
وظیفه عمومی	برقراری مسیر اتصال و انتقال سیگنال فیلر H1	برقراری مسیر اتصال و انتقال سیگنال فیلر H2
تفاوت ظاهری نمونه‌ها	کابل خاکستری با کانکتور و سرسیم‌های رنگی؛ ظاهر باید با قطعه ماشین کنترل شود	کابل سبز تیره با کانکتور و برچسب H2 روی سرسیم‌ها؛ ظاهر باید با قطعه ماشین کنترل شود
وضعیت جانشینی	کابل‌های H1 و H2 دو نسخه مستقل‌اند؛ جایگزینی مستقیم آن‌ها با یکدیگر تأیید نشده است
معیار اصلی سفارش	کد کامل، موقعیت H1 یا H2، Parts Book، مدل و سریال ماشین، کانکتور، تعداد و آرایش سرسیم‌ها، طول و مسیر کابل

کابل فیلر سوداکوما 626374AD و 626375AD چیست؟

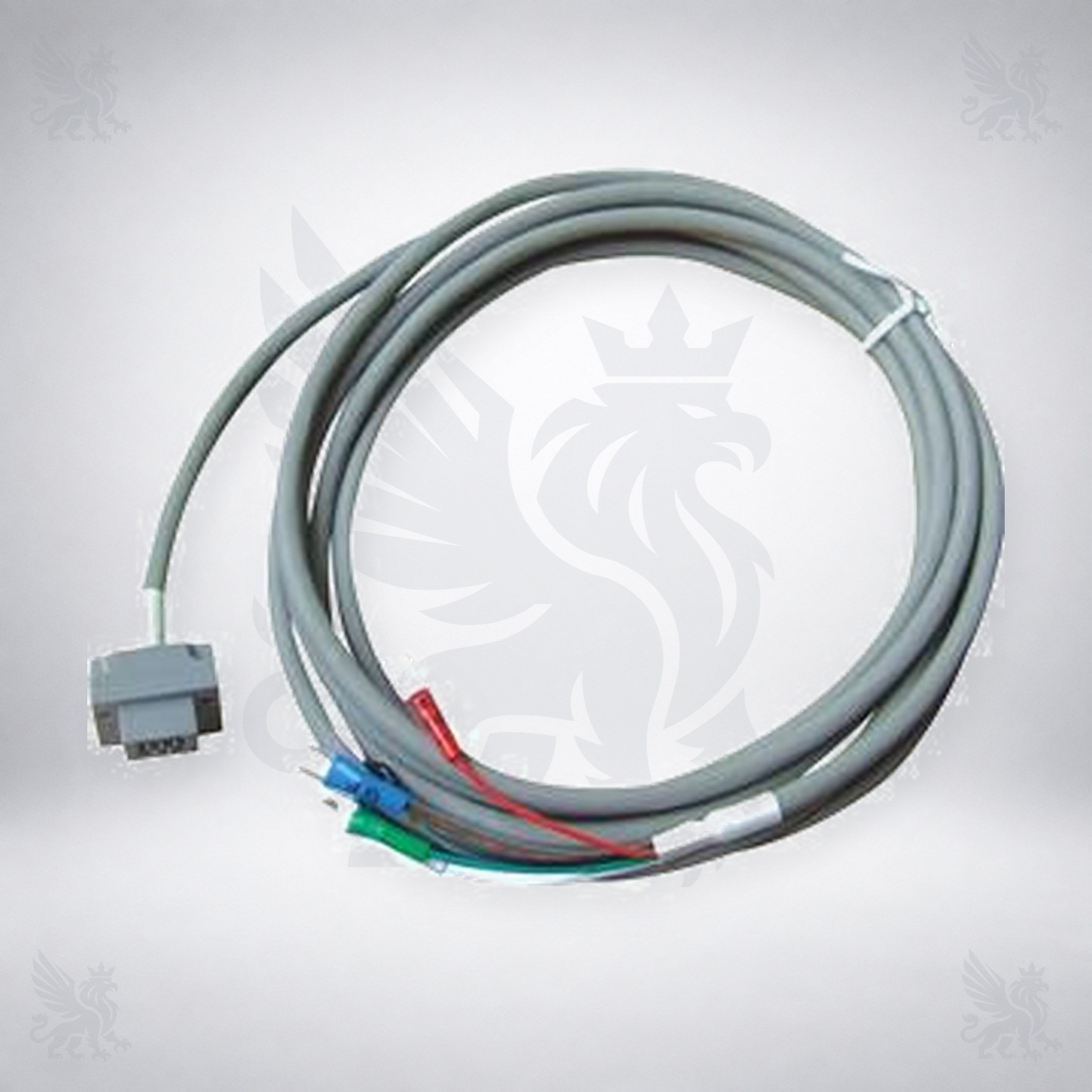

کابل فیلر رابط الکتریکی میان هد تشخیص پود و سیم‌کشی یا ورودی کنترل ماشین است. هر مجموعه در تصویر شامل کابل روکش‌دار حلقه‌شده، کانکتور قالبی در یک انتها و چند سرسیم تفکیک‌شده در انتهای دیگر است. سلامت روکش، اتصال داخلی رشته‌ها، قفل‌شدن کانکتور و آرایش صحیح سرسیم‌ها برای انتقال پایدار سیگنال اهمیت دارد. ولتاژ، پین‌بندی، تعداد رشته فعال و روش آزمون را نمی‌توان فقط از روی تصویر تعیین کرد.

نگاشت فنی استفاده‌شده در این محتوا H1 = 626374AD و H2 = 626375AD است. وجود برچسب H2 روی نمونه تصویری 626375AD نیز با این نگاشت هماهنگ است. اگر عنوان یا فهرستی این دو را برعکس نشان دهد، ثبت سفارش نباید تنها بر همان عنوان متکی باشد.

نقش کابل‌های H1 و H2 در سامانه تشخیص پود

در ماشین ایرجت، سامانه فیلر باید حضور یا رسیدن نخ پود را در موقعیت و زمان تعریف‌شده پایش کند. کابل، مسیر انتقال سیگنال و اتصال الکتریکی هد فیلر با مدار ماشین را فراهم می‌کند. افزایش مقاومت اتصال، قطعی متناوب، اتصال نامطمئن سرسیم یا آسیب روکش می‌تواند سیگنال را ناپایدار کند؛ بااین‌حال، توقف پود یا خطای فیلر لزوماً به معنی خرابی کابل نیست و هد، تنظیم مکانیکی، ورودی کنترل و فرایند پودگذاری نیز باید بررسی شوند.

سند رسمی سوداکوما برای ماشین‌های ایرجت ZA، فیلرهای استاندارد H1 و H2 را با آرایش جانبی معرفی می‌کند و نقش تشخیص توسط H2 را توضیح می‌دهد. این سند وجود دو موقعیت متفاوت را تأیید می‌کند، اما شماره قطعه کابل‌ها و پین‌بندی آن‌ها باید از Parts Book همان ماشین خوانده شود.

سازگاری با ZA203، ZA205 و ZA209

مدل ماشین	کابل H1	کابل H2	کنترل پیش از سفارش
TSUDAKOMA ZA203	626374AD	626375AD	Parts Book، بازنگری، سریال، محل H1/H2 و آرایش اتصال
TSUDAKOMA ZA205	626374AD	626375AD	Parts Book، بازنگری، سریال، محل H1/H2 و آرایش اتصال
TSUDAKOMA ZA209	626374AD	626375AD	Parts Book، بازنگری، سریال، محل H1/H2 و آرایش اتصال
سایر مدل‌های ZA یا ZAX	برای این دو کد تأیید نشده؛ اشتراک برند یا عنوان عمومی ZAX دلیل سازگاری نیست		فقط کد ثبت‌شده در Parts Book همان ماشین قابل اتکا است

هشدار تطبیق کد: نگاشت صحیح برای ثبت سفارش، 626374AD برای H1 و 626375AD برای H2 است. این دو کابل را بر اساس شباهت ظاهری، رنگ روکش یا عنوان کوتاه جابه‌جا نکنید. رنگ می‌تواند میان سازندگان یا سری‌های تولید تغییر کند و معیار نهایی باید کد، Parts Book و آرایش اتصال باشد.

روش شناسایی کابل صحیح

ابتدا موقعیت موردنیاز را مشخص کنید: H1 یا H2. سپس کد متناظر را به‌صورت کامل ثبت کنید.
برای H1 کد 626374AD و برای H2 کد 626375AD را با Parts Book مدل و شماره سریال ماشین کنترل کنید.
شکل کانکتور، محل قفل یا شیار، تعداد جایگاه‌های اتصال و جهت ورود کابل را با نمونه بازشده مقایسه کنید.
تعداد، رنگ، طول آزاد و نوع سرسیم‌ها را بررسی کنید؛ رنگ به‌تنهایی معیار سفارش نیست و آرایش واقعی اتصال اهمیت دارد.
طول کلی کابل، قطر روکش، نقاط بست، مسیر عبور و محل ورود به هد یا جعبه اتصال را ثبت کنید.
پیش از بازکردن، از جهت کانکتور، شماره‌گذاری سیم‌ها و مسیر کابل عکس بگیرید تا هنگام نصب نسخه جدید جابه‌جایی رخ ندهد.

نشانه‌های نیاز به بازرسی و عیب‌یابی

خطای متناوب فیلر، توقف‌های کاذب پود، تغییر خطا با لرزش کابل، قطع و وصل شدن ورودی حسگر یا آسیب قابل‌مشاهده روکش می‌تواند بررسی کابل را ضروری کند. این نشانه‌ها به‌تنهایی خرابی کابل را ثابت نمی‌کنند؛ آلودگی یا ناهم‌راستایی هد فیلر، اتصال شل، پین آسیب‌دیده، اشکال ورودی کنترل، تایمینگ، فشار هوا و اختلال واقعی در پودگذاری نیز می‌توانند نتیجه مشابه ایجاد کنند.

بازرسی باید از ظاهر روکش، محل خم‌های تند، ناحیه نزدیک کانکتور و سرسیم‌ها شروع شود. تست پیوستگی یا مقاومت فقط در حالت بی‌برق و مطابق نقشه سیم‌کشی همان ماشین انجام شود. استفاده از ولتاژ آزمایشی نامشخص، جابه‌جاکردن سیم‌ها یا اتصال مستقیم ورودی‌ها می‌تواند به کابل، هد یا برد کنترل آسیب بزند.

نصب، نگهداری و ایمنی

پیش از سرویس، برق و هوای فشرده ماشین را طبق دستورالعمل ایمنی قطع کنید و از راه‌اندازی ناخواسته جلوگیری کنید.
کد، موقعیت H1 یا H2، جهت کانکتور و ترتیب همه سرسیم‌ها را پیش از جداسازی ثبت و علامت‌گذاری کنید.
کانکتور را از بدنه آن بگیرید و از کشیدن کابل، پیچاندن اجباری یا فشار دادن در جهت نادرست خودداری کنید.
کابل را با شعاع خم مناسب و دور از لبه تیز، حرارت، روغن نامجاز، قطعات متحرک و مسیرهای تحت کشش عبور دهید.
بست‌ها باید کابل را نگه دارند اما روکش را له نکنند. وجود لقی در محل لرزش نیز می‌تواند به شکست رشته‌های داخلی منجر شود.
پین‌بندی، ولتاژ و روش آزمون را از روی رنگ سیم حدس نزنید؛ نقشه برق و دفترچه سرویس همان بازنگری ماشین مرجع است.
پس از نصب، ابتدا مسیر کابل و آزادبودن مکانیزم‌ها را در حالت کم‌خطر بررسی و سپس ورودی H1/H2 و عملکرد توقف حفاظتی را آزمایش کنید.

ثبت کد کابل، محل نصب، تاریخ تعویض، علت خرابی و شماره سریال ماشین به کاهش سفارش اشتباه و تعویض‌های تکراری کمک می‌کند. اگر شکست کابل در یک نقطه مشخص تکرار می‌شود، مسیر عبور، بست‌ها، لرزش و مجاورت با قطعات متحرک باید به‌عنوان علت ریشه‌ای بررسی شوند.

اطلاعات لازم برای استعلام و سفارش

برای بررسی فراتکس پارتس، مشخص کنید کابل موردنیاز H1 یا H2 است و کد متناظر 626374AD یا 626375AD را اعلام کنید. عکس واضح از کانکتور، سرسیم‌ها، تمام طول کابل، برچسب‌ها و محل نصب، همراه با صفحه Parts Book، مدل دقیق ZA203، ZA205 یا ZA209 و شماره سریال ماشین ارسال شود.

پرسش‌های متداول

کد صحیح کابل فیلر H1 سوداکوما چیست؟

کد کابل فیلر H1 در این خانواده 626374AD است و باید با Parts Book و نمونه ماشین تطبیق داده شود.

کد صحیح کابل فیلر H2 سوداکوما چیست؟

کد کابل فیلر H2 در این خانواده 626375AD است. برچسب H2 روی نمونه تصویری نیز با این نگاشت هماهنگ است.

آیا کابل‌های 626374AD و 626375AD جایگزین یکدیگرند؟

خیر؛ جایگزینی مستقیم تأیید نشده است. این دو کابل به موقعیت‌های متفاوت H1 و H2 مربوط‌اند و کد، کانکتور، آرایش سرسیم و Parts Book باید کنترل شود.

این کابل‌ها برای کدام ماشین‌ها گزارش شده‌اند؟

کاربرد هر دو نسخه برای ماشین‌های ایرجت سوداکوما ZA203، ZA205 و ZA209 گزارش شده است؛ بازنگری و سریال باید جداگانه تأیید شود.

آیا می‌توان کابل را فقط بر اساس رنگ روکش انتخاب کرد؟

خیر. رنگ می‌تواند تغییر کند. کد کامل، موقعیت H1/H2، شکل کانکتور، آرایش سرسیم‌ها، طول کابل و Parts Book معیارهای قابل اتکاتری هستند.

استعلام از فراتکس پارتس

برای جلوگیری از جابه‌جایی H1 و H2، کد دقیق کابل، عکس کانکتور و سرسیم‌ها، موقعیت نصب، صفحه Parts Book، مدل و شماره سریال ماشین را برای فراتکس پارتس بفرستید. در درخواست خود صریحاً بنویسید H1 626374AD یا H2 626375AD. بررسی سفارش بر اساس مجموع این اطلاعات انجام می‌شود.
