کد 649235C به هد باریک سامانه تشخیص پود ماشین ایرجت سوداکوما نسبت داده میشود. وظیفه این قطعه پایش حضور یا رسیدن پود در موقعیت کنترل و فراهمکردن سیگنال لازم برای سامانه توقف پود است. کاربرد آن برای خانواده ZAX و نیز مدلهای ZA203، ZA205 و ZA209 در فهرستهای قطعه گزارش شده است؛ بااینحال پیش از سفارش باید کد کامل، فرم باریک هد، هندسه محل نصب، مدل و شماره سریال ماشین با Parts Book همان دستگاه تطبیق داده شود.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | هد فیلر پود باریک سوداکوما ZAX 649235C |
| نام انگلیسی | TSUDAKOMA ZAX Narrow-Head Photoelectric Weft Feeler 649235C |
| کد کامل | 649235C |
| کد پایه | 649235؛ بدون پسوند C برای سفارش کافی نیست |
| نوع قطعه | هد فیلر باریک / حسگر فوتوالکتریک تشخیص پود |
| ماشینهای گزارششده | سری ZAX و مدلهای ZA203، ZA205 و ZA209؛ تأیید نهایی با Parts Book و شماره سریال لازم است |
| وظیفه عمومی | پایش وضعیت پود در محل کنترل و مشارکت در فرمان توقف هنگام خطای پود |
| معیارهای اصلی سفارش | کد و پسوند کامل، فرم باریک بدنه، شکل نوک حسگر، محل بوش نصب، جهت قرارگیری، رابط الکتریکی مجموعه، مدل و شماره سریال ماشین |
این قطعه یک هد حسگر با فرم باریک برای سامانه توقف پود ماشین بافندگی ایرجت است. هد در موقعیت تعیینشده نسبت به مسیر پود نصب میشود تا وضعیت عبور یا حضور پود را در بازه زمانی کنترلشده پایش کند. اگر سیگنال مورد انتظار دریافت نشود، کنترل ماشین میتواند توقف مرتبط با خطای پود را فعال کند و از ادامه بافت معیوب جلوگیری شود.

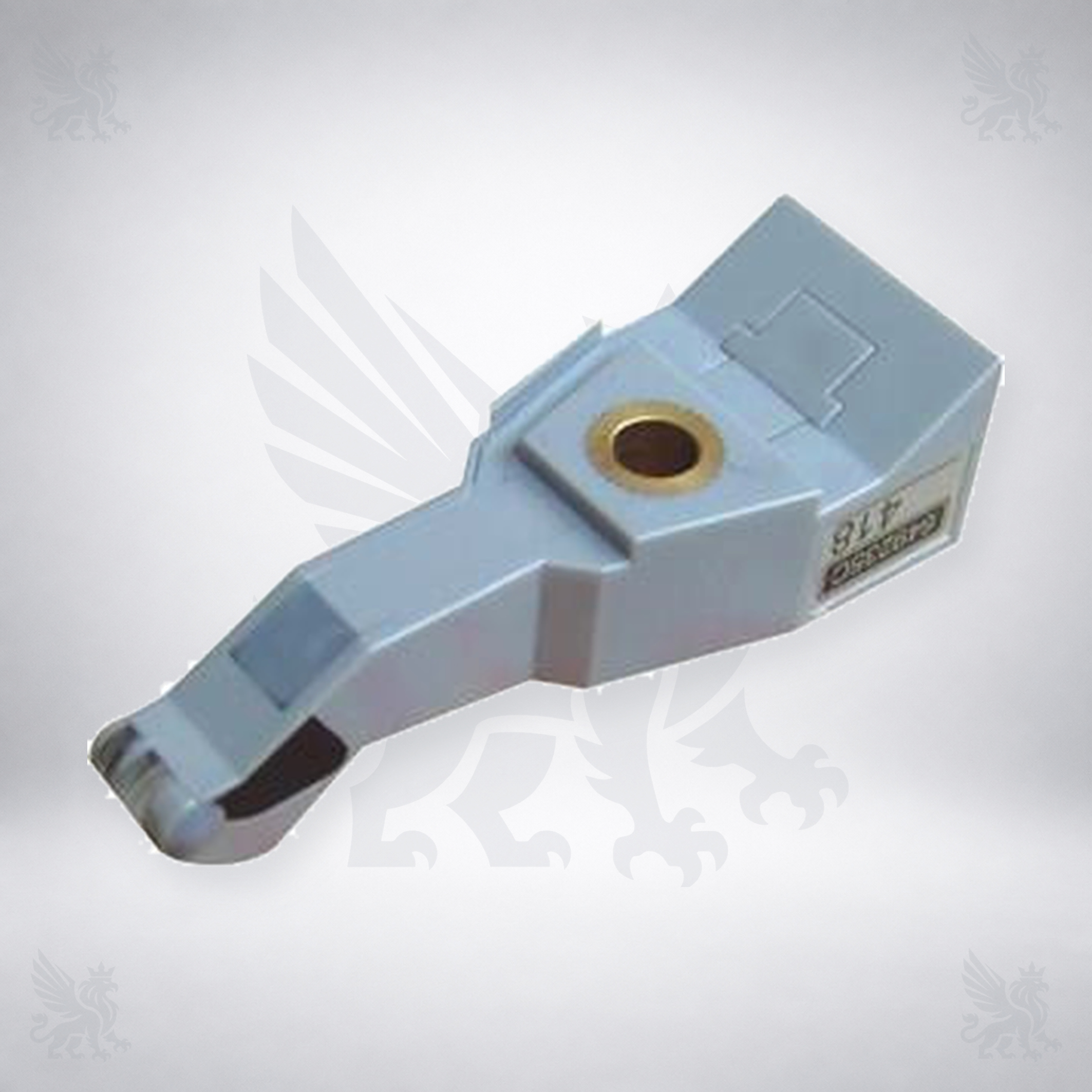

عبارت باریک به هندسه مکانیکی هد اشاره دارد، نه یک شماره عمومی برای همه فیلرهای سوداکوما. در نمونه مرجع، بدنه پلهدار خاکستری، نوک باریک حسگر، بوش فلزی نصب و برچسب کد روی پهلو قابل مشاهده است. همین جزئیات باید با قطعه بازشده مقایسه شوند.
فیلر پود بخشی از زنجیره تشخیص است و عملکرد آن به تمیزی سطح حسگر، جهت و فاصله نصب، استحکام پایه، سلامت رابط الکتریکی و ورودی کنترل وابسته است. تغییر موقعیت هد یا آلودگی ناشی از پرز و روغن میتواند باعث توقف کاذب شود؛ خرابی کابل یا ورودی کنترل نیز میتواند همان علامت را ایجاد کند.
از روی تصویر نمیتوان ولتاژ کاری، نوع خروجی، پینبندی، فاصله تنظیم یا آستانه حساسیت را تعیین کرد. این مقادیر باید از نقشه برق و دفترچه سرویس همان مدل و شماره سریال استخراج شوند.
| مدل یا خانواده | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX Series Air Jet Loom | کاربرد کد 649235C برای این خانواده گزارش شده است؛ پوشش همه نسلها و سریالها تأیید نشده است | Parts Book همان نسل، مدل کامل، سال ساخت، شماره سریال و شکل هد قبلی |
| ZA203 / ZA205 / ZA209 | کد 649235C برای این مدلها در فهرستهای قطعه ثبت شده است؛ نصب مستقیم برای تمام سالهای ساخت تأیید نشده است | کد ثبتشده در Parts Book، اطلاعات پلاک و تطبیق قطعه بازشده |
| Other ZAX generations | نام مشترک خانواده برای اثبات سازگاری کافی نیست؛ جایگزینی مستقیم تأیید نشده است | فقط کد صریح همان Parts Book یا سند رسمی جانشینی |
بروشور رسمی سوداکوما وجود گزینه Narrow-head feeler را در سامانه توقف پود ماشینهای ایرجت جدید این شرکت نشان میدهد، اما آن سند کد 649235C را به مدل جدید نسبت نمیدهد. بنابراین این اطلاعات فقط نوع فنی قطعه را توضیح میدهد و مجوز تعمیم سازگاری نیست.
کد 649235C با عنوان هد باریک دیده میشود، درحالیکه شمارههای 627900، 627900C و 627A49 در برخی فهرستها کنار آن یا در یک گروه فیلر فوتوالکتریک آمدهاند. قرارگرفتن چند کد در یک گروه تجاری، سند جانشینی یا یکسانبودن هندسه و مشخصات الکتریکی نیست.
هشدار تطبیق: هیچیک از کدهای 627900، 627900C یا 627A49 را بدون سند رسمی جانشینی و تطبیق قطعه بازشده، جایگزین 649235C نکنید. پسوند C، فرم باریک هد، محل نصب و رابط الکتریکی باید عیناً کنترل شوند.
توقفهای متناوب پود، تشخیصندادن پود ناقص، تغییر رفتار با گرمشدن ماشین، حساسیت به لرزش یا بازگشت موقت عملکرد پس از تمیزکاری میتواند نیاز به بررسی این هد را نشان دهد. این علائم بهتنهایی خرابی قطعه را ثابت نمیکنند.
ترتیب پیشنهادی بررسی:
برای بررسی فراتکس پارتس، عکس واضح از هر دو سمت هد، نمای نزدیک برچسب 649235C، نوک حسگر و بوش نصب، تصویر موقعیت نصب، کد ثبتشده در Parts Book، مدل کامل ماشین، سال ساخت و شماره سریال را ارسال کنید. اگر هد بخشی از یک مجموعه کابلی است، عکس کامل کابل و کانکتور نیز لازم است.
این قطعه هد باریک سامانه تشخیص پود است و وضعیت پود را در نقطه کنترل برای سامانه توقف پود پایش میکند.
این عبارت به شکل مکانیکی باریک هد و نوک حسگر اشاره دارد. باریکبودن بهتنهایی برای تشخیص کد یا سازگاری الکتریکی کافی نیست.
جایگزینی مستقیم تأیید نشده است. هر کد باید همراه با فرم هد، محل نصب، رابط الکتریکی و Parts Book همان ماشین بررسی شود.
کاربرد این کد برای هر سه مدل در فهرستهای قطعه گزارش شده است، اما تأیید Parts Book، سال ساخت و شماره سریال پیش از سفارش ضروری است.
خیر. آلودگی سطح حسگر، فاصله یا زاویه نادرست، لقی پایه، ایراد کابل، تغذیه یا ورودی کنترل نیز میتواند علامت مشابه ایجاد کند.
برای کاهش ریسک ارسال قطعه نامنطبق، کد و پسوند کامل، عکس برچسب و هر دو سمت هد، فرم باریک، نوک حسگر، محل نصب، رابط الکتریکی، مدل کامل و شماره سریال ماشین را برای فراتکس پارتس بفرستید. شباهت ظاهری یا نام مشترک ZAX بهتنهایی برای تأیید نسخه کافی نیست.
