کد سفارش 638M39 به یک برد مستطیلی ششچراغه در مجموعه توقف تار ماشینهای ایرجت سوداکوما سری ZAX نسبت داده میشود. روی PCB تصویر مرجع، شناسه LPT-1788 دیده میشود. پیش از سفارش باید هر دو شناسه، چیدمان قطعات، تعداد و محل سوراخها، رابطهای الکتریکی، مدل کامل و شماره سریال ماشین با Parts Book همان دستگاه تطبیق داده شوند.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | برد مدار توقف تار سوداکوما 638M39 |
| نام انگلیسی | TSUDAKOMA ZAX Warp Stop Circuit Board 638M39 |
| کد سفارش قطعه | 638M39 |
| شناسه چاپی روی PCB | LPT-1788 |
| نوع قطعه | برد مدار / برد نمایش وضعیت در جعبه توقف تار |
| ویژگیهای قابل مشاهده | PCB سبز کشیده، شش LED قرمز، قطعات نصب سطحی، دو دهانه بزرگ و چند سوراخ نصب |
| ماشین گزارششده | ماشینهای ایرجت سوداکوما سری ZAX؛ مدل و شماره سریال باید جداگانه تأیید شوند |
| وظیفه عمومی | بخشی از مسیر اعلام و نمایش وضعیت مدار توقف تار در مجموعه مربوط |
| اطلاعات الکتریکی | ولتاژ، پینبندی و معنای هر LED از روی تصویر قابل تعیین نیست و باید از نقشه همان ماشین استخراج شود |
| معیار اصلی سفارش | تطبیق همزمان 638M39 و LPT-1788، بازنگری PCB، ابعاد و سوراخها، رابطها، جعبه توقف تار، مدل و سریال ماشین |

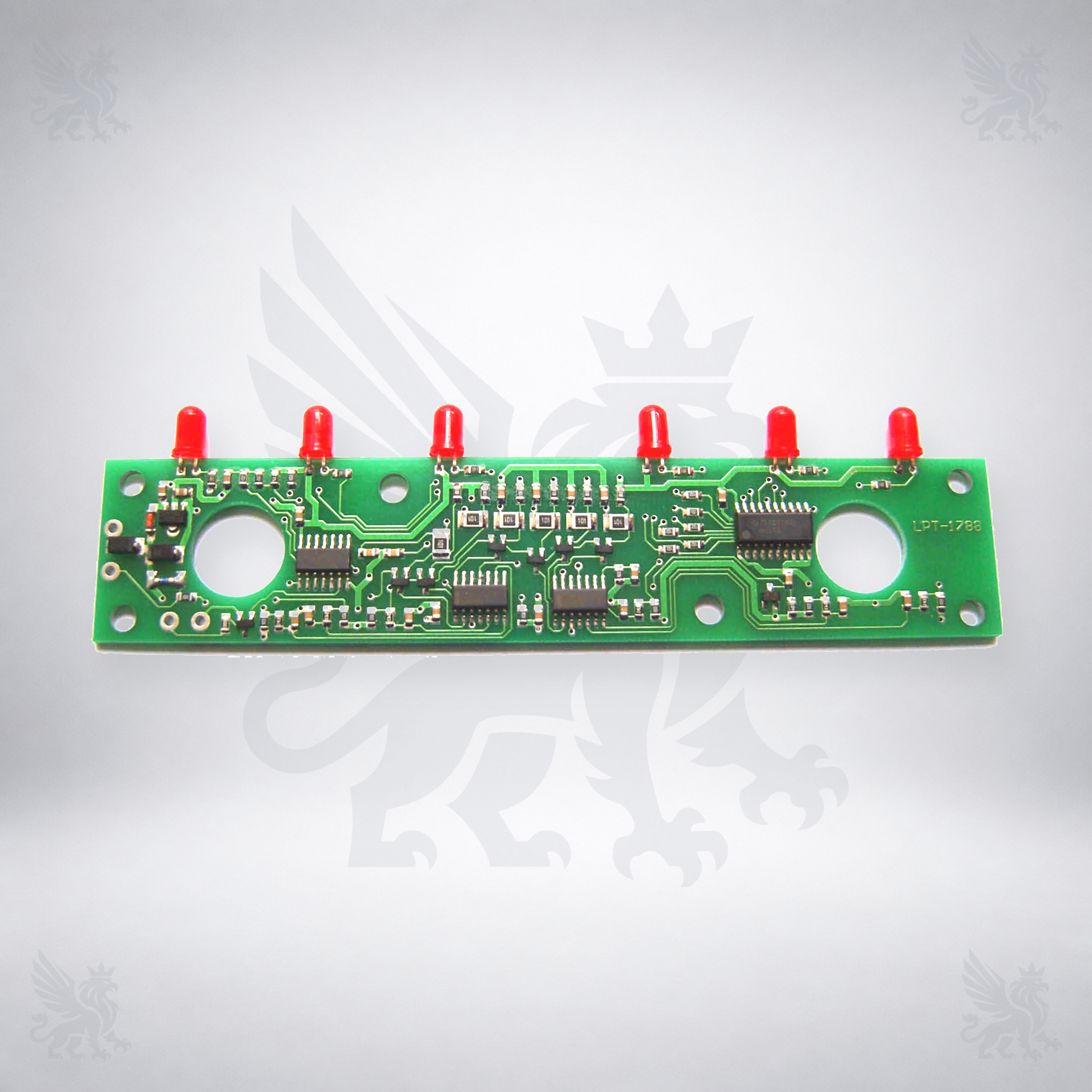

این قطعه یک برد الکترونیکی کشیده برای مجموعه توقف تار است. در تصویر واقعی، شش LED قرمز در امتداد لبه بالا، چند مدار مجتمع و مقاومت نصب سطحی، دو دهانه بزرگ و سوراخهای نصب دیده میشود. این آرایش با کاربرد برد داخل جعبه نمایش یا مدار توقف تار همخوان است؛ بااینحال نقشه عمومی رسمی برای تعیین عملکرد دقیق هر مسیر و هر چراغ در دسترس نیست.
این برد نباید با برد کنترل اصلی ماشین یا یک سنسور مستقل اشتباه شود. عملکرد آن به مجموعه توقف تار، اتصالهای داخلی جعبه، سیمکشی ماشین و ورودیهای کنترلی مرتبط است. در نتیجه تعویض برد بدون بررسی زنجیره کامل میتواند عیب اصلی را پنهان کند.
در منابع قطعه، 638M39 بهعنوان کد برد توقف معرفی شده است؛ در مقابل، نوشته قابل مشاهده روی خود PCB تصویر مرجع LPT-1788 است. این دو شناسه در این نمونه به یک مونتاژ مربوطاند، اما نباید نتیجه گرفت هر برد دارای یکی از این کدها بدون کنترل نسخه، جانشین برد دیگر است.
هشدار تطبیق: هنگام استعلام، عکس واضح هر دو سمت برد و هر نوشته، برچسب یا کد روی جعبه را ارسال کنید. تفاوت در بازنگری PCB، تعداد یا جای LEDها، سوراخها، رابطهای پشت برد یا چیدمان قطعات میتواند مانع جانشینی مستقیم شود.
سامانه توقف تار برای واکنش به وضعیت غیرعادی مسیر تار، از اجزایی مانند لامل یا دراپوایر، میلههای تماس، سیمکشی، جعبه توقف و ورودی کنترل ماشین استفاده میکند. برد حاضر در این زنجیره به اعلام و نمایش وضعیت مدار مرتبط است. وجود شش LED روی نمونه ثابت است، اما شماره کانال، ناحیه تحت پوشش و معنای روشن یا خاموش بودن هر چراغ باید فقط از نقشه برق و دفترچه سرویس همان ماشین خوانده شود.
ولتاژ تغذیه، منطق سیگنال، ترتیب پایهها و نقاط آزمون از تصویر مشخص نیست. اتصال آزمایشی، پلزدن ورودیها یا تغذیهکردن برد با مقدار حدسی میتواند به PCB، ورودی کنترل یا تجهیزات ایمنی آسیب بزند.
| مدل یا خانواده | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX Series Air Jet Loom | کاربرد 638M39 برای برد مدار توقف تار این خانواده گزارش شده است؛ پوشش همه نسلها و سریالها تأیید نشده است | Parts Book، مدل کامل، شماره سریال، کد روی PCB و تصویر جعبه نصب |
| ZAX-E / ZAX-N / ZAX9100 | عضویت در خانواده ZAX برای تأیید کد کافی نیست؛ سازگاری هر مدل باید مستند شود | کد صریح همان Parts Book، بازنگری برد، شکل رابطها و نقشه برق |
| TSUDAKOMA ZW Water Jet Looms | سازگاری تأیید نشده است؛ قرارگرفتن LPT-1788 در بعضی فهرستهای تجاری واترجت، سند جانشینی یا کاربرد نیست | فقط نگاشت رسمی Parts Book همان مدل و سریال |
| ZAX9200i / ZAX001neo | هیچ نگاشت عمومی رسمی میان 638M39 و این نسلهای جدید پیدا نشد | سند رسمی قطعه یا جانشینی؛ بدون آن سفارش انجام نشود |
تاریخچه رسمی سوداکوما، ZAX را خانواده ماشین ایرجت معرفی میکند و نسلهای ZAX-E، ZAX-N و ZAX9100 را جداگانه ثبت کرده است. این رابطه خانوادگی، کد قطعه مشترک را ثابت نمیکند؛ راهنمای رسمی سفارش قطعات نیز بر استفاده از اطلاعات پلاک و Parts Catalog همان ماشین تأکید دارد.
خاموشماندن همه LEDها، روشنماندن دائمی یک چراغ، تفاوت پاسخ میان نواحی، توقف کاذب تار، عملنکردن توقف هنگام افتادن لامل یا تغییر رفتار با تکاندادن جعبه و سیمکشی میتواند نیاز به بررسی این مدار را نشان دهد. هیچیک از این نشانهها بهتنهایی خرابی 638M39 را ثابت نمیکند.
ترتیب پیشنهادی بررسی:
برای بررسی فراتکس پارتس، عکس واضح از روی برد و پشت برد، نمای نزدیک 638M39 و LPT-1788، تصویر جعبه و رابطها، اندازه طول و عرض و فاصله سوراخها، کد Parts Book، مدل کامل، سال ساخت و شماره سریال ماشین را ارسال کنید. اگر برد تعمیر شده است، عکس ناحیه تعمیر نیز لازم است.
این برد در مجموعه توقف تار قرار میگیرد و به اعلام و نمایش وضعیت مدار مربوط کمک میکند. معنای دقیق هر LED و مسیر سیگنال باید از نقشه همان ماشین خوانده شود.
در نمونه تصویری این محصول، 638M39 کد سفارش و LPT-1788 نوشته روی PCB است. برای اطمینان از یکسانبودن نسخه باید هر دو کد و هندسه برد تطبیق داده شوند.
خیر. کاربرد آن برای خانواده ZAX گزارش شده، اما پوشش همه نسلها و شمارهسریالها تأیید نشده است. Parts Book همان ماشین معیار نهایی است.
وجود شش LED روی برد قابل مشاهده است، اما تخصیص کانال و منطق روشن یا خاموششدن آنها بدون نقشه برق و دفترچه سرویس قابل اعلام نیست.
خیر. قطع تغذیه، اتصال زمین ضعیف، خرابی لامل یا میله تماس، سیمکشی، کانکتور یا ورودی کنترل نیز میتواند علامت مشابه ایجاد کند.
برای کاهش ریسک ارسال برد نامنطبق، کد 638M39، تصویر واضح LPT-1788، عکس هر دو سمت PCB، جعبه توقف تار، رابطها، ابعاد، مدل کامل و شماره سریال ماشین را برای فراتکس پارتس بفرستید. شباهت ظاهری یا مشترکبودن نام ZAX برای تأیید جانشینی کافی نیست.
