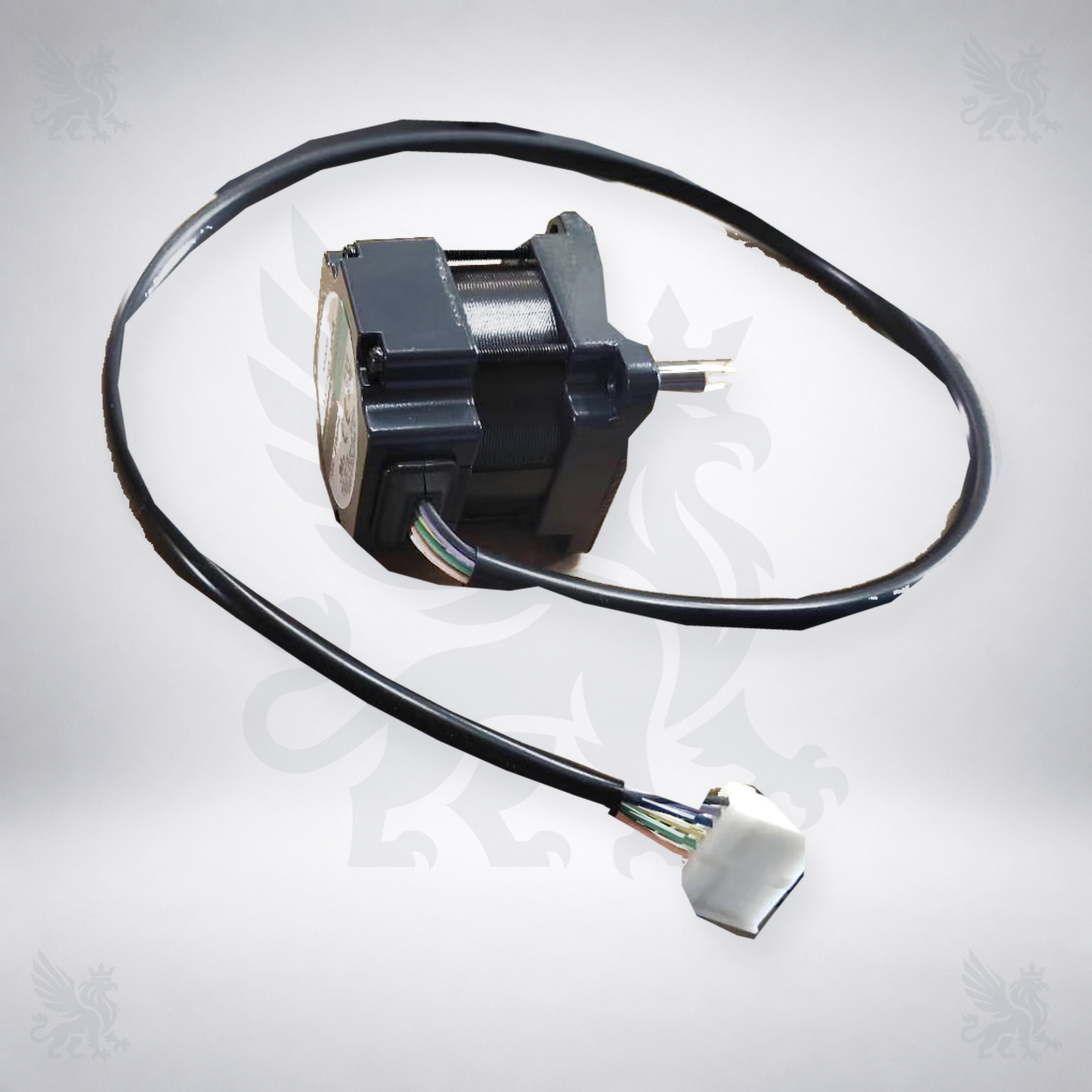

موتور کاتر سوداکوما 624K86 محرک الکتریکی مجموعه برش حاشیه در ماشینهای بافندگی جت هوای سوداکوما است و حرکت لازم را از طریق محور خروجی به مکانیزم کاتر منتقل میکند.
سازگاری اعلامشده این کد شامل ZAX9100 و ZAX9200 است. پیش از سفارش، فقط یکسانبودن نام موتور کافی نیست؛ کد 624K86، فرم و طول محور، آرایش کابل، نوع سوکت، مدل کامل و شماره سریال ماشین باید با قطعه بازشده و Parts Book همان دستگاه تطبیق داده شود.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | موتور کاتر سوداکوما 624K86 |
| نام انگلیسی | TSUDAKOMA Cutter Motor 624K86 for ZAX9100 / ZAX9200 |
| کد فنی کامل | 624K86 |
| کد پایه برای جستوجو | 624K86 |
| نوع قطعه | موتور مجموعه کاتر/برش حاشیه با محور خروجی، کابل و سوکت اتصال |
| ماشینهای سازگار اعلامشده | TSUDAKOMA ZAX9100, ZAX9200 |
| کارکرد عمومی | تأمین حرکت کنترلشده برای مکانیزم کاتر در ناحیه حاشیه پارچه |
| معیار اصلی تطبیق سفارش | کد 624K86، مشخصات روی پلاک، فرم و طول محور، محل نصب، طول و آرایش کابل، نوع و کلید سوکت، مدل کامل و شماره سریال ماشین |
این قطعه یک موتور صنعتی مجهز به محور خروجی و دستهسیم سوکتدار است که در مجموعه برش حاشیه ماشین بافندگی به کار میرود. موتور، فرمان الکتریکی سیستم را به حرکت مکانیکی تبدیل میکند تا مکانیزم کاتر در زمانبندی تعیینشده عمل کند. کد 624K86 باید بهعنوان شناسه اصلی استعلام حفظ شود؛ توان، ولتاژ، جریان، گشتاور و مشخصات تنظیمی فقط از روی پلاک خوانا یا مستندات همان ماشین قابل تعیین است.
محور موتور با مکانیزم انتقال حرکت کاتر درگیر میشود و هماهنگی عملکرد آن با تیغه، نگهدارنده، اتصالات مکانیکی، سیمکشی و بخش کنترل اهمیت دارد. افت حرکت، گیر مکانیکی یا اتصال نامطمئن میتواند کیفیت برش لبه را مختل کند؛ بااینحال تعویض موتور بدون بررسی تیغه، یاتاقانها، لینکها، سوکت، کابل، تغذیه و فرمان درایو ممکن است عیب اصلی را برطرف نکند.
| مدل ماشین | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX9100 | سازگاری اعلامشده برای کد 624K86 | تطبیق کد Parts Book، پلاک موتور، محور، سوکت، کابل، محل نصب و شماره سریال |
| TSUDAKOMA ZAX9200 | سازگاری اعلامشده برای کد 624K86 | ثبت مدل کامل روی پلاک ماشین و تطبیق شناسه قطعه، محور، سیمبندی و سوکت با نمونه |
| TSUDAKOMA ZAX9200i | جایگزینی مستقیم تأیید نشده است | بررسی Parts Book و شماره سریال ضروری است؛ شباهت نام ZAX9200 برای تأیید کافی نیست |
| سایر مدلهای خانواده ZAX | جایگزینی مستقیم تأیید نشده است | استعلام با کد قطعه، مدل کامل، شماره سریال و تصویر مجموعه نصبشده |
توجه: برش نامنظم حاشیه، جاافتادن سیکل کاتر، صدای غیرعادی، داغشدن، توقف متناوب یا خطای مرتبط با محرک بهتنهایی خرابی موتور را ثابت نمیکند. پیش از تعویض، گیر مکانیکی کاتر، وضعیت تیغه و یاتاقان، کوپل و اتصالات، کابل و سوکت، تغذیه، فرمان درایو و تنظیمات مجاز همان ماشین بررسی شود.
مقایسه رفتار قطعه در حالت سرد و گرم، بررسی سوابق خطا و بازدید سیمکشی در زمان وقوع عیب میتواند از تعویض غیرضروری موتور جلوگیری کند. اگر محور با دست و پس از ایزولهسازی انرژی آزادانه حرکت نمیکند، علت مکانیکی باید پیش از آزمون الکتریکی موتور برطرف شود.
ثبت علت خرابی، وضعیت تیغه و مکانیزم انتقال، شرایط کابل و سوکت و مدت کارکرد قطعه به برنامهریزی موجودی بر اساس مصرف واقعی کمک میکند و احتمال تکرار خرابی را کاهش میدهد.
خیر. کد باید با پلاک موتور، فرم محور، کابل، سوکت، مدل کامل، شماره سریال و Parts Book همان ماشین تطبیق داده شود.
این دو مدل برای کد 624K86 اعلام شدهاند، اما نسخه نهایی باید با شماره سریال ماشین، Parts Book و مشخصات فیزیکی و اتصالی قطعه موجود کنترل شود.
جایگزینی مستقیم تأیید نشده است. نام نزدیک مدلها دلیل یکسانبودن موتور، سیمبندی یا فرمان نیست و بررسی Parts Book و شماره سریال ضروری است.
خیر. تیغه، گیر مکانیکی، کوپل، یاتاقان، کابل، سوکت، تغذیه، فرمان درایو و تنظیمات زمانبندی نیز باید بررسی شوند.
استعلام فنی از فراتکس پارتس
برای بررسی موتور کاتر سوداکوما 624K86، تصاویر واضح قطعه و پلاک، کد کامل، مدل و شماره سریال ماشین، عکس محور و سوکت و شرح عیب را ارسال کنید تا تطبیق نسخه پیش از سفارش انجام شود.
