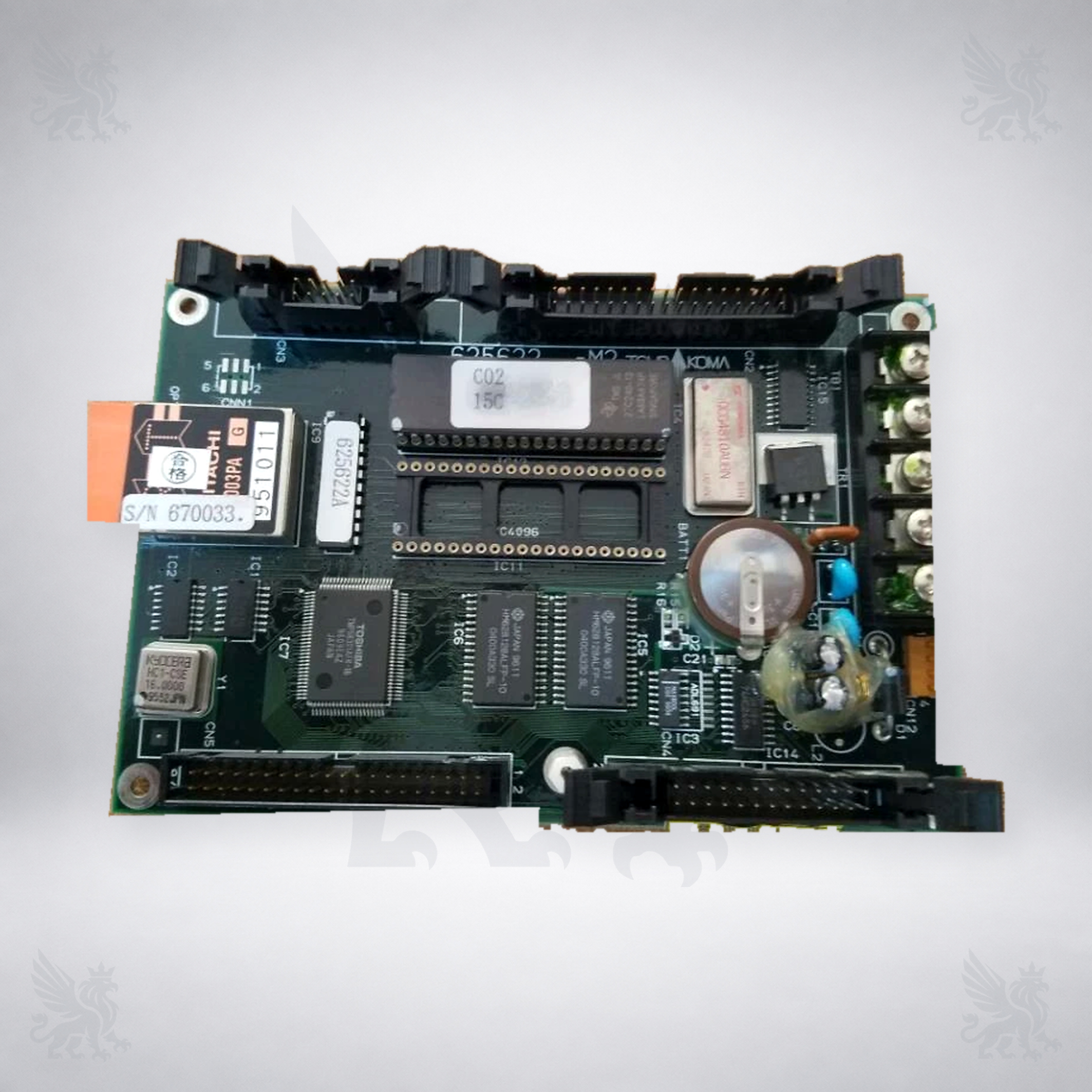

برد مانیتور M2 سوداکوما ZA205i کد 625622 یک برد الکترونیکی مربوط به مجموعه مانیتور و کنترل ماشین بافندگی جت هوای سوداکوما است. روی برد مبنا، کد 625622 و شناسه نسخه M2 دیده میشود.
نام رسمی ماشین در تاریخچه سازنده ZA205i است و این مدل در بازار با نام کوتاه ZA205 نیز جستوجو میشود. برای سفارش، علاوه بر کد پایه، نسخه M2، همه پسوندها و برچسبها، چیدمان کانکتورها، ترمینال، EPROM، ابعاد، محل پیچها و شماره سریال ماشین باید با برد بازشده و Parts Book همان دستگاه تطبیق داده شود.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | برد مانیتور M2 سوداکوما ZA205i کد 625622 |
| نام انگلیسی | TSUDAKOMA ZA205i M2 Monitor Board 625622 |
| کد فنی پایه | 625622 |
| نسخه مشاهدهشده روی برد | M2 |
| نوع قطعه | برد الکترونیکی مجموعه مانیتور و کنترل |
| ماشین سازگار اعلامشده | TSUDAKOMA ZA205i (نام رایج بازار: ZA205) |
| اجزای قابل مشاهده | سوکت EPROM، مدارهای مجتمع، کانکتورهای چندپین، ترمینال پیچی، رله و نقاط اتصال |
| معیار اصلی تطبیق | کد 625622، نسخه M2، پسوندها و برچسبها، برنامه EPROM، فرم و کلید کانکتورها، ترتیب ترمینال، ابعاد، محل پیچها و شماره سریال ماشین |
این مجموعه یک برد مدار چاپی صنعتی با چند گروه ورودی و خروجی، قطعات منطقی، حافظه قابلتعویض، رله و ترمینال اتصال است که در مجموعه مانیتور و کنترل نسل ZA205i به کار میرود. عبارت M2 بخشی از شناسه نسخه برد است و هنگام جایگزینی باید در کنار کد پایه 625622 حفظ شود. از روی عکس نمیتوان ولتاژها، برنامه حافظه، جدول ترمینالها یا منطق دقیق هر کانکتور را تعیین کرد؛ این موارد فقط باید از نقشه و Parts Book نسخه همان ماشین خوانده شوند.
| مدل یا شناسه | وضعیت | اقدام لازم |
|---|---|---|
| TSUDAKOMA ZA205i | مدل رسمی سازنده برای این نسل ماشین | تطبیق Parts Book و شماره سریال، کد 625622، نسخه M2، برچسبها، EPROM و اتصالات |
| ZA205 | نام کوتاه رایج برای جستوجوی ZA205i | مدل کامل روی پلاک ماشین ثبت و با ZA205i و شماره سریال کنترل شود |
| سایر مدلهای سوداکوما | جایگزینی مستقیم تأیید نشده است | استعلام با Parts Book، مدل کامل، شماره سریال و تصاویر دو طرف برد ضروری است |
شباهت ظاهری برد یا برابر بودن بخشی از کد برای تأیید سازگاری کافی نیست. در بردهای کنترلی قدیمی، نسخه سختافزار، تغییرات مدار، برنامه EPROM و آرایش کانکتورها میتواند با توجه به سری ساخت و آپشنهای ماشین متفاوت باشد.
توجه: روشننشدن مانیتور، راهاندازی ناقص، توقف متناوب یا پاسخندادن فرمانها بهتنهایی خرابی برد 625622 را ثابت نمیکند. ابتدا منبع تغذیه، فیوزها، کابلها، سوکتها، ترمینالها، اتصال زمین، نمایشگر و بردهای مرتبط طبق نقشه همان ماشین بررسی شوند.
بازدید چشمی باید شامل سوختگی، تغییر رنگ، خوردگی، ترک لحیم، شکستگی کانکتور، نشتی قطعات و آثار رطوبت باشد. هر اندازهگیری برقی باید توسط تعمیرکار واجد صلاحیت و بر اساس نقشه ZA205i انجام شود؛ اتصال مستقیم یا جابهجایی سیمها بدون مستندات میتواند به برد و تجهیزات متصل آسیب بزند.
خیر. کد پایه باید با نسخه M2، همه برچسبها و پسوندها، برنامه EPROM، کانکتورها، ترمینال، ابعاد، محل پیچها و شماره سریال ماشین تطبیق داده شود.
نام ثبتشده در تاریخچه رسمی سوداکوما ZA205i است. ZA205 شکل کوتاه رایج در بازار است؛ برای سفارش باید مدل کامل روی پلاک و شماره سریال اعلام شود.
جایگزینی مستقیم فقط پس از تطبیق Parts Book، اصلاحات سختافزاری، برنامه EPROM، کانکتورها و شماره سریال قابل تأیید است؛ شباهت شکل برد کافی نیست.
خیر. منبع تغذیه، فیوز، کابل، سوکت، ترمینال، نمایشگر، اتصال زمین و بردهای مرتبط نیز باید طبق نقشه بررسی شوند.
استعلام فنی از فراتکس پارتس
برای بررسی برد مانیتور M2 سوداکوما 625622، تصاویر واضح دو طرف برد، کد و برچسبها، مدل و شماره سریال ماشین، نمای کانکتورها و شرح عیب را ارسال کنید تا نسخه پیش از سفارش تطبیق داده شود.
