قیچی پودچین حاشیه دورنیر HTV8/SD با کد فنی 701060، مجموعهای مکانیکی برای برش منظم انتهای پود در ناحیه حاشیه پارچه است. پیش از سفارش، فرم تیغهها، جهت نصب، محل سوراخها، ابعاد و شماره سریال ماشین با نمونه مصرفی تطبیق داده شود.
توضيحات و نقد و بررسی قیچی پودچین حاشیه دورنیر HTV8/SD کد 701060
قیچی پودچین حاشیه دورنیر HTV8/SD کد 701060 یک مجموعه مکانیکی برش در ناحیه حاشیه پارچه است که با عملکرد هماهنگ تیغههای خود، انتهای پود را در محل تعیینشده قطع میکند. کد فنی 701060 بر اساس اطلاعات اعلامشده برای این قطعه ثبت شده و سازگاری آن با ماشین راپیر DORNIER HTV8/SD در دستهبندی فنی فراتکس پارتس تأیید شده است. پیش از سفارش، فرم تیغهها، جانمایی سوراخهای اتصال، ابعاد، جهت نصب و شماره سریال ماشین باید با نمونه مصرفی تطبیق داده شود.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | قیچی پودچین حاشیه دورنیر HTV8/SD کد 701060 |
| نام انگلیسی | DORNIER HTV8/SD Selvedge Weft Cutter Assembly 701060 |
| کد فنی | 701060 |
| نوع قطعه | مجموعه قیچی مکانیکی برش انتهای پود در حاشیه |
| ماشین سازگار | DORNIER HTV8/SD — تأییدشده در دستهبندی فنی فراتکس پارتس |
| اجزای قابل مشاهده | دو بازوی برش، محور مفصلی، پیچ و مهره مرکزی، پایه اتصال و دو سوراخ نصب |
| کارکرد عمومی | برش انتهای پود در ناحیه حاشیه و کمک به یکنواختی خط برش |
| معیارهای اصلی سفارش | کد 701060، فرم مجموعه، فاصله سوراخها، ابعاد پایه، جهت نصب، محل قرارگیری محور و شماره سریال ماشین |
قیچی پودچین حاشیه دورنیر کد 701060 چیست؟

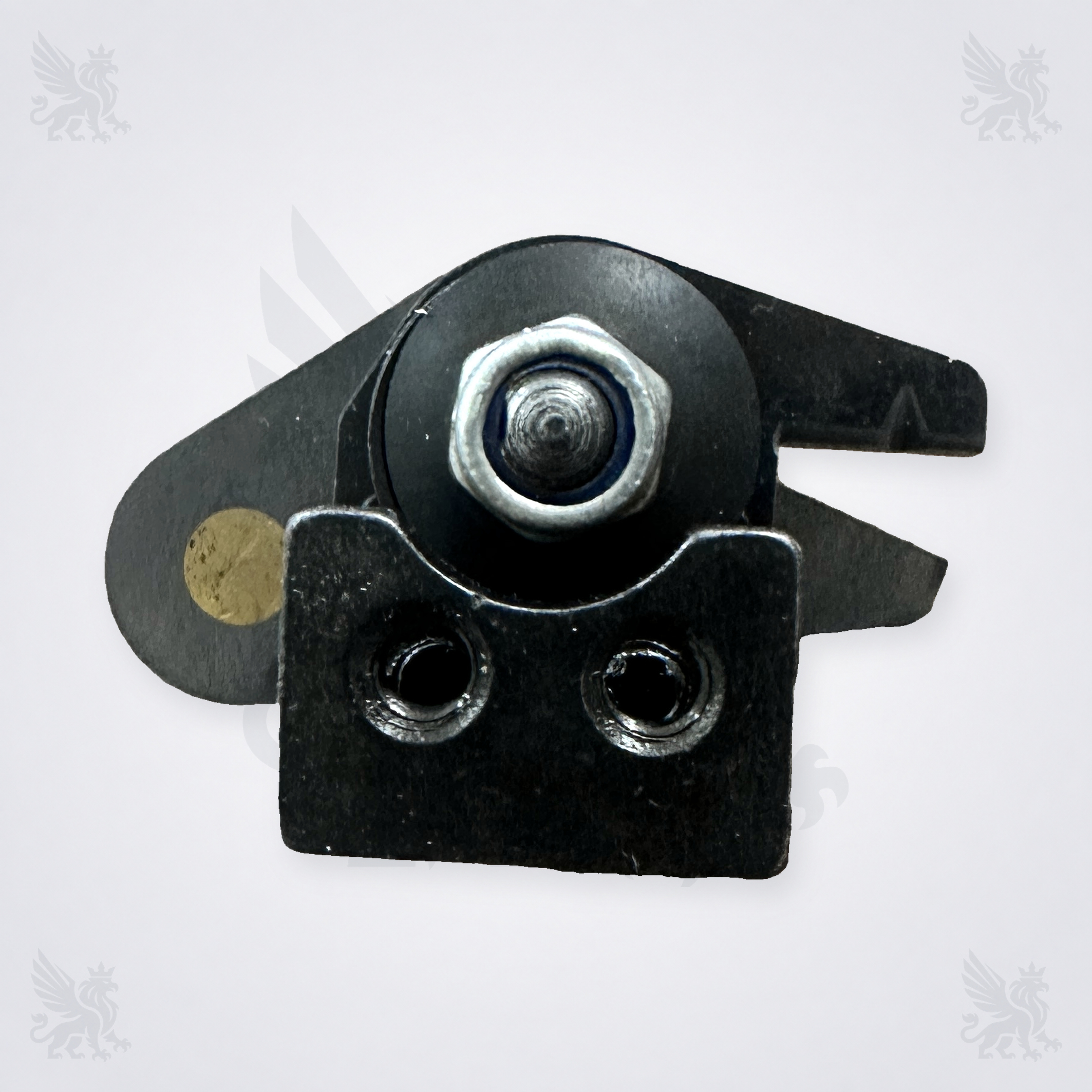

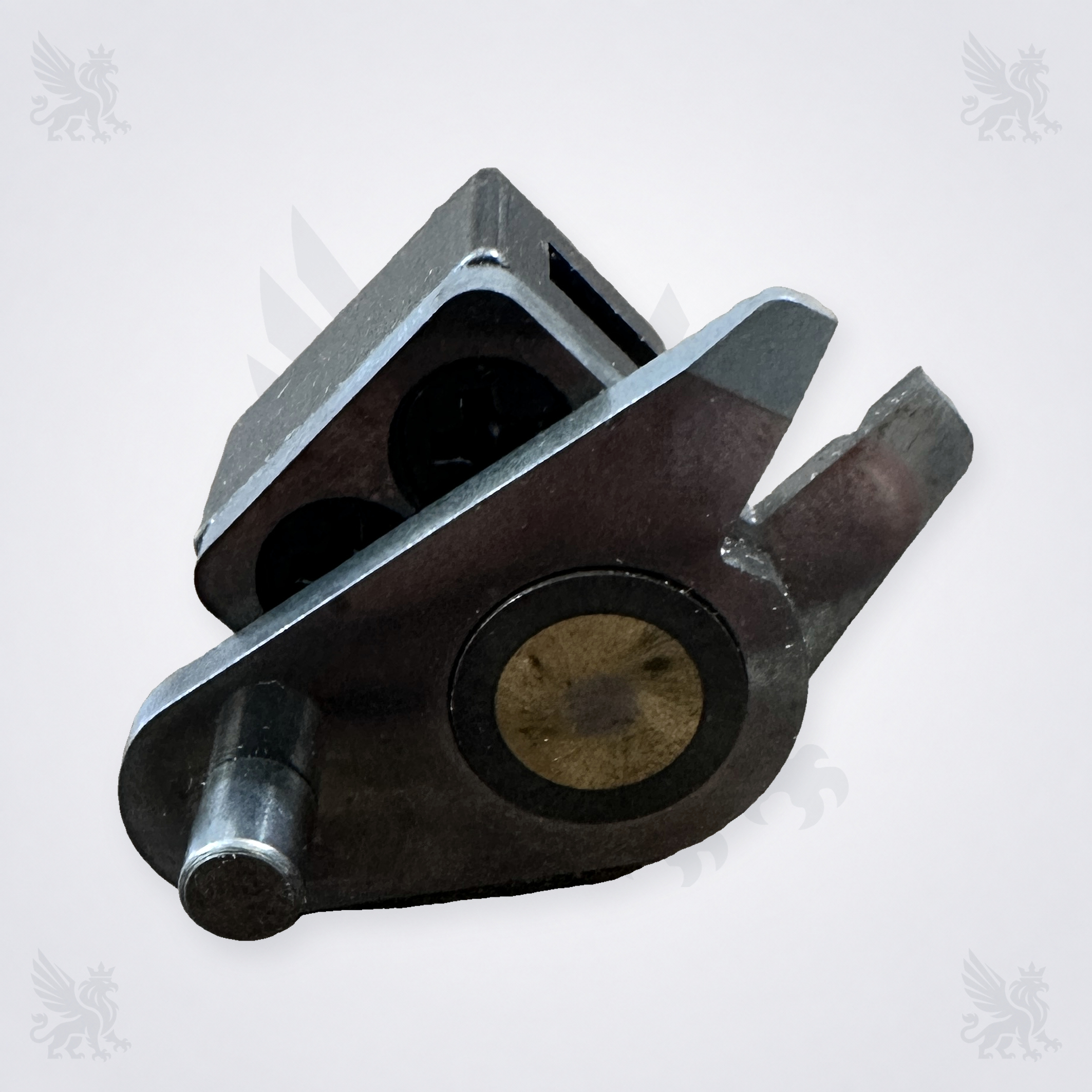

این قطعه مجموعهای قیچیمانند برای بخش حاشیه ماشین بافندگی راپیر دورنیر است. در تصاویر مرجع، دو بازوی برش، محور مرکزی، پایه اتصال و دو سوراخ نصب دیده میشود. وظیفه عمومی مجموعه، قطع انتهای پود در محل تنظیمشده پس از تشکیل حاشیه است تا طول باقیمانده پود در امتداد کناره پارچه کنترل شود. عنوان و کاربرد این صفحه به ماشین HTV8/SD محدود شده و برای سایر سریهای دورنیر، جایگزینی مستقیم ادعا نمیشود.
نقش مجموعه قیچی در برش پود حاشیه
در سامانه برش حاشیه، یک تیغه نسبت به تیغه مقابل حرکت میکند و انتهای پود در نقطه تماس دو لبه بریده میشود. کیفیت برش فقط به تیزی تیغهها وابسته نیست؛ همراستایی لبهها، آزادی حرکت محور، میزان همپوشانی، استحکام پایه، زمانبندی عملکردن قیچی و وضعیت اجزای محرک نیز بر نتیجه اثر دارند. به همین دلیل، مشاهده نخکشی یا برش ناقص نباید بدون بررسی مجموعه نصب و تنظیمات، به خرابی خود قیچی نسبت داده شود.
سازگاری با ماشینهای دورنیر
| مدل ماشین | وضعیت سازگاری | کنترل پیش از سفارش |
|---|---|---|
| DORNIER HTV8/SD | تأییدشده بر اساس دستهبندی فنی فراتکس پارتس | کد 701060، ابعاد، جهت نصب، فاصله سوراخها و شماره سریال ماشین |
| سایر مدلهای DORNIER | تأیید نشده است | تطبیق با نمونه بازشده و Parts Book همان ماشین ضروری است |
روش شناسایی و تطبیق نمونه صحیح
- کد فنی 701060 را با فهرست قطعات، سوابق تعمیرات یا برچسب بستهبندی کنترل کنید.
- نمای روبهرو و جانبی نمونه را با تصاویر صفحه مقایسه کنید؛ شکل بازوها و پروفیل نوک تیغهها اهمیت دارد.
- فاصله مرکز تا مرکز دو سوراخ پایه، قطر سوراخها و ابعاد کلی پایه را اندازهگیری کنید.
- سمت و جهت نصب، موقعیت محور و شیوه اتصال به محرک را پیش از بازکردن نمونه قدیمی ثبت کنید.
- مدل کامل HTV8/SD و شماره سریال ماشین را همراه استعلام ارسال کنید.
هشدار فنی: کد 701060 معیار مهم شناسایی است، اما بهتنهایی جای تطبیق ابعاد، جهت نصب و فرم تیغهها را نمیگیرد. نصب قیچی نامتناسب یا تنظیم نادرست همپوشانی تیغهها میتواند باعث برش ناقص، سایش زودرس یا تماس ناخواسته اجزای مجاور شود.
نشانههای نیاز به بازرسی
برش ناقص یا نامنظم پود، باقیماندن رشتههای کشیده در حاشیه، افزایش پرز، تغییر صدای ضربهای مجموعه، گیرکردن حرکت، لقی محور، لبپریدگی یا گردشدن لبه تیغه از نشانههای نیاز به بازرسی هستند. پیش از تصمیم به تعویض، آلودگی مسیر، تنظیم موقعیت قیچی، لقی اتصالات، سلامت محرک و زمانبندی عملکردن مجموعه نیز بررسی شود.
راهنمای نصب، تنظیم و نگهداری
- پیش از سرویس، ماشین را متوقف و انرژیهای خطرناک را مطابق دستورالعمل سازنده ایزوله کنید.
- پیش از بازکردن قطعه قدیمی، جهت نصب، فاصلهها و وضعیت اتصال به محرک را عکاسی و علامتگذاری کنید.
- سطوح اتصال را تمیز کنید و از سفتکردن نامتقارن پیچها یا اعمال فشار برای جا زدن قطعه خودداری کنید.
- آزادی حرکت محور و تماس یکنواخت تیغهها را بدون واردکردن نیروی جانبی بررسی کنید.
- فاصله، همپوشانی و زمانبندی را فقط مطابق دستورالعمل همان ماشین یا نظر تکنسین مجاز تنظیم کنید.
- پس از نصب، ابتدا حرکت دستی مجاز یا دور آهسته ایمن انجام دهید و سپس نتیجه برش حاشیه را کنترل کنید.
- از روغنکاری لبه برش یا استفاده از حلال نامشخص خودداری کنید؛ ماده مصرفی باید با دستورالعمل نگهداری دورنیر سازگار باشد.
اطلاعات لازم برای استعلام از فراتکس پارتس
برای تطبیق سریعتر، کد 701060، عکس واضح از دو طرف قطعه، عکس محل نصب روی ماشین، ابعاد کلی، فاصله سوراخهای پایه، جهت نصب، مدل کامل و شماره سریال ماشین را ارسال کنید. اگر قطعه قبلی شکسته یا ساییده شده است، تصویری از بخش سالم پروفیل تیغه و صفحه مربوط در Parts Book نیز به تشخیص کمک میکند.
پرسشهای متداول
کد فنی این قیچی چیست؟
کد فنی اعلامشده برای این قطعه 701060 است.
این قطعه برای کدام ماشین مناسب است؟
سازگاری آن با ماشین راپیر DORNIER HTV8/SD در دستهبندی فراتکس پارتس تأیید شده است.
آیا برای سایر مدلهای دورنیر هم قابل استفاده است؟
جایگزینی مستقیم برای مدلهای دیگر تأیید نشده است و باید با نمونه، Parts Book و شماره سریال همان ماشین تطبیق داده شود.
آیا کندی برش همیشه به معنی خرابی قیچی است؟
خیر. آلودگی، تنظیم نادرست، لقی محور، وضعیت محرک و زمانبندی نیز میتوانند بر کیفیت برش اثر بگذارند.
برای سفارش چه اندازههایی لازم است؟
ابعاد پایه، فاصله دو سوراخ، قطر سوراخها، جهت نصب و فرم تیغهها در کنار کد 701060 و شماره سریال ماشین اعلام شود.
استعلام از فراتکس پارتس: برای بررسی قیچی پودچین حاشیه کد 701060، تصاویر دو طرف نمونه و محل نصب، مدل DORNIER HTV8/SD، شماره سریال ماشین و اندازههای پایه را ارسال کنید تا تطبیق پیش از سفارش انجام شود.
