پلیت دوشیار با طول خواندهشده ۶۷٫۹۲، عرض ۴۰٫۰۶ و دهانه شیار اندازهگیریشده ۵٫۴۲ میلیمتر. این نمونه برای تطبیق با مجموعه کشش نخ پود بررسی میشود؛ پیش از سفارش، کد قطعه، مدل پودانباری، ضخامت، فاصله شیارها و تعداد ورق هر ست باید مشخص شود.
توضيحات و نقد و بررسی پلیت دوشیار ۶۷٫۹۲ × ۴۰٫۰۶ میلیمتر
پلیت دوشیار ۶۷٫۹۲ × ۴۰٫۰۶ میلیمتر
این نمونه با عنوان پیشنهادی Tension Plate Set for Weft Accumulator برای بررسی ارائه شده است. اطلاعات قابل ثبت شامل شکل دوشیار و سه خوانش کولیس است. کد فنی، کاربری دقیق، مدل پودانباری و تعداد ورق هر ست هنوز تأیید نشدهاند؛ سفارش باید پس از تطبیق نمونه و مجموعه نصب انجام شود.
| مشخصه | اطلاعات نمونه |
|---|---|
| نام فارسی | پلیت دوشیار ۶۷٫۹۲ × ۴۰٫۰۶ میلیمتر |
| نام انگلیسی | Two-Slot Plate, 67.92 × 40.06 mm |
| کد فنی | کد فنی تأیید نشده است. |
| نوع ظاهری قطعه | پلیت با دو شیار باز U شکل در یک لبه و دو گوشه گرد در لبه مقابل |
| کاربری مورد بررسی | صفحه کشش نخ پودانباری؛ تطبیق با مجموعه نصب لازم است |
| طول نمونه؛ خوانش عکس | ۶۷٫۹۲ میلیمتر — تصویر IMG_7935 |
| عرض نمونه؛ خوانش عکس | ۴۰٫۰۶ میلیمتر — تصویر IMG_7934 |
| دهانه شیار نشاندادهشده؛ خوانش عکس | ۵٫۴۲ میلیمتر — تصویر IMG_7936؛ اندازه شیار دوم جداگانه تأیید نشده است |
| ضخامت، گرید و تعداد ورق در ست | اعلام نشده است |
| ماشین یا پودانباری سازگار | مدل پودانباری و ماشین بافندگی تأیید نشده است؛ جایگزینی مستقیم تأیید نشده است. |
| معیار سفارش | کد و مدل، شکل نصب، ضخامت، مختصات شیارها و تعداد ورقهای مجموعه |
پلیت دوشیار ۶۷٫۹۲ × ۴۰٫۰۶ میلیمتر چیست؟

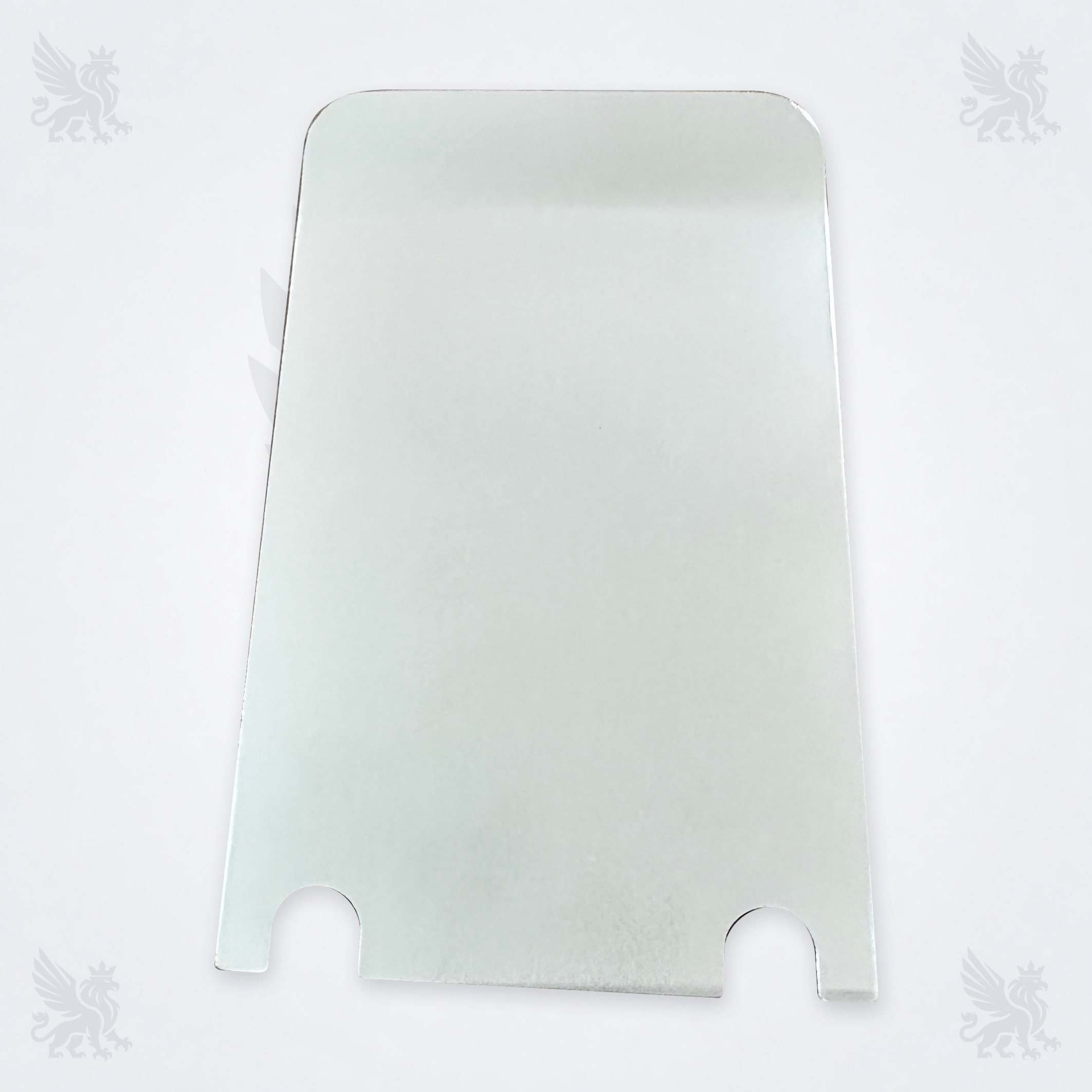

قطعه نشاندادهشده یک پلیت با دو بریدگی باز U شکل در یک انتها و دو گوشه گرد در انتهای مقابل است. این شکل، معیار شناسایی ظاهری نمونه است. واژه Set بهتنهایی تعداد اجزای بسته را تعیین نمیکند؛ در عکس اصلی یک ورق دیده میشود و تعداد ورقهای کالای قابل تحویل باید در استعلام مشخص شود.
ارتباط با سیستم کشش نخ پود
در منابع رسمی IRO، مجموعه Leaf Tensioner بهعنوان سامانه اعمال کشش به نخ معرفی شده است. این توضیح، کاربرد عمومی این گروه از تجهیزات را روشن میکند؛ سازگاری همین پلیت با محصولات IRO یا هر برند دیگر را اثبات نمیکند. برای تعیین نقش این نمونه، تصویر نصبشده و مسیر عبور نخ در مجموعه باید بررسی شود.
ماشینها و پودانباریهای سازگار
| مورد بررسی | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| مدل پودانباری | مدل مشخصی تأیید نشده است | پلاک پودانباری، شماره سریال و صفحه قطعات |
| مدل ماشین بافندگی | سازگاری مشخصی تأیید نشده است | نوع پودانباری نصبشده و مجموعه کشش آن |
| جایگزینی قطعه موجود | جایگزینی مستقیم تأیید نشده است | تطبیق کد، ضخامت، شیارها، فرم و جهت نصب |
نام ماشین بافندگی بهتنهایی برای انتخاب این قطعه کافی نیست؛ برند و نسخه پودانباری و آرایش مجموعه کشش نیز باید با نمونه سفارش تطبیق داشته باشد.
ابعاد خواندهشده و نقشه مرجع
طول ۶۷٫۹۲، عرض ۴۰٫۰۶ و دهانه شیار نشاندادهشده ۵٫۴۲ میلیمتر از نمایشگر کولیس در عکسهای ارسالی خوانده شدهاند. این اعداد، اندازه اسمی کارخانه یا تلرانس پذیرش نیستند؛ وضعیت صفر و کالیبراسیون ابزار و شرایط اندازهگیری ثبت نشده است.
| پارامتر تکمیلی | وضعیت و اقدام لازم |
|---|---|
| ضخامت ورق t | با ابزار مناسب روی نمونه ثبت شود |
| فاصله مرکز شیارها P و فاصله هر شیار از لبهها | اندازهگیری شود؛ تقارن دو شیار فرض نشده است |
| عرض شیار دیگر و عمق هر دو شیار | جداگانه ثبت شود؛ خوانش ۵٫۴۲ به شیار دیگر تعمیم داده نشده است |
| شعاع گوشهها و پروفیل انتهای شیارها | برداشت و تأیید شود |
| تختی یا فرم خم، جنس و تلرانسها | مطابق نمونه و سند سازنده تعیین شود |
تشخیص نمونه صحیح و نسخه قابل سفارش
برای تطبیق، هر دو سمت ورق و محل نصب آن بررسی شود. طول و عرض نزدیک به نمونه، بدون تطبیق ضخامت، فاصله شیارها، فرم خم و وضعیت سطح، جایگزینی را تأیید نمیکند. عکس بستهبندی یا شماره قطعه، در صورت وجود، باید با کاتالوگ همان نسخه پودانباری تطبیق داده شود.
چه زمانی بررسی قطعه لازم است؟
وجود پلیسه، شیار ناشی از تماس نخ، آسیب لبه، تغییر شکل یا آلودگی روی سطح، دلیل بررسی نمونه و قطعات مجاور است. در یک مجموعه کشش، نوسان کشش یا پارگی نخ میتواند از عوامل دیگری مانند کیفیت نخ، مسیر عبور، راهنماها یا تنظیمات نیز ناشی شود.
علائم عملکردی بهتنهایی خرابی این پلیت را ثابت نمیکنند. پیش از تعویض، علت اصلی و وضعیت مجموعه کشش بررسی شود.
بازرسی، نصب و نگهداری
پیش از بازکردن مجموعه، دستگاه متوقف و انرژیهای مرتبط طبق دستورالعمل سازنده ایمن شوند. جهت قرارگیری ورق و ترتیب اجزای مجموعه ثبت شود. از خمکردن اجباری، سوراخکاری یا تغییر شیار برای جا زدن قطعه خودداری شود و وضعیت پایه، بستها و قطعات همجوار بررسی گردد.
روش تمیزکاری، روانکاری و تنظیم باید از راهنمای همان پودانباری گرفته شود؛ برای این نمونه عدد گشتاور، مقدار کشش یا دستور روانکاری تأییدشدهای در اختیار نیست. پس از نصبِ قطعه تأییدشده، کنترل اولیه در حالت مجاز آزمون یا سرعت پایین و مطابق راهنمای دستگاه انجام شود. ثبت شرایط خرابی و میزان مصرف واقعی قطعات به برنامهریزی موجودی و بررسی خرابی تکراری کمک میکند.
اطلاعات لازم برای استعلام از فراتکس پارتس
عکس دو سمت قطعه، تصویر محل نصب و مسیر نخ، کد فنی یا بستهبندی، برند و مدل و سریال پودانباری، مدل ماشین، ضخامت ورق و ابعاد کامل شیارها ارسال شود. تعداد ورق هر ست و تعداد ست مورد نیاز نیز مشخص گردد تا پیشنهاد تأمین بر مبنای نمونه قابل تطبیق ارائه شود.
پرسشهای متداول
آیا نام Tension Plate Set قطعی است؟
این عنوان برای بررسی ارائه شده است. نام ظاهری قابل اتکا «پلیت دوشیار» است؛ کاربری دقیق و تعداد ورقهای ست باید با مجموعه نصب تأیید شود.
آیا این قطعه برای تمام پودانباریها مناسب است؟
خیر؛ سازگاری عمومی اعلام نشده است. تطبیق با کد و نسخه پودانباری، ضخامت و محل شیارها لازم است.
آیا ۵٫۴۲ میلیمتر قطر سوراخ است؟
این عدد خوانش دهانه شیار بازِ نشاندادهشده است، نه قطر یک سوراخ بسته؛ قطر پیچ نصب نیز از آن تعیین نمیشود.
آیا با این نقشه میتوان قطعه را ساخت؟
این نسخه برای شناسایی ابعادی است. نقشه ساخت به اندازهگیری ضخامت، شیارها، شعاعها، فرم خم و تعیین جنس و تلرانسها نیاز دارد.
استعلام و تطبیق قطعه با فراتکس پارتس
برای بررسی این پلیت، عکس نمونه و محل نصب، کد قطعه، مدل و سریال پودانباری و تعداد مورد نیاز را در اختیار فراتکس پارتس قرار دهید.
مبنای اطلاعات و منابع فنی
مبنای شکل و اندازهها: عکسهای نمونه و کولیس ارسالی به فراتکس پارتس. کد OEM و مدل سازگار در این عکسها مشخص نشده است.
منبع کاربرد عمومی: IRO — Traditional Leaf Tensioner و IRO / ROJ — Weft Feeders & Accessories، نسخه 2408، صفحه ۲۸. این منابع صرفاً نوع سامانه کشش را توضیح میدهند و سند تطبیق نمونه حاضر نیستند.
