ابزاری دستی برای گرفتن سر نخ و عبور دادن آن از مسیر نخکشی ذخیره پود و ابتدای ماشین بافندگی است. طول کلی ۵۰ سانتیمتر و جنس پلاستیکی این محصول توسط فراتکس پارتس تأیید شدهاند. انتخاب قلاب باید با توجه به فضای عبور، شکل راهنماها و دستور نخکشی دستگاه انجام شود.
| مشخصه | شرح |
|---|---|
| نام کالا | قلاب پلاستیکی نخکشی پود ۵۰ سانتیمتری |
| نام انگلیسی | Plastic Weft Threading Hook – 50 cm (Weft Taker) |
| کد فنی | بدون کد فنی تأییدشده |
| نوع ابزار | قلاب دستی نخکشی پود |
| طول کلی | ۵۰ سانتیمتر، معادل ۵۰۰ میلیمتر؛ تأیید فراتکس پارتس |
| جنس و رنگ | پلاستیک، زرد؛ نوع دقیق پلیمر اعلام نشده است |

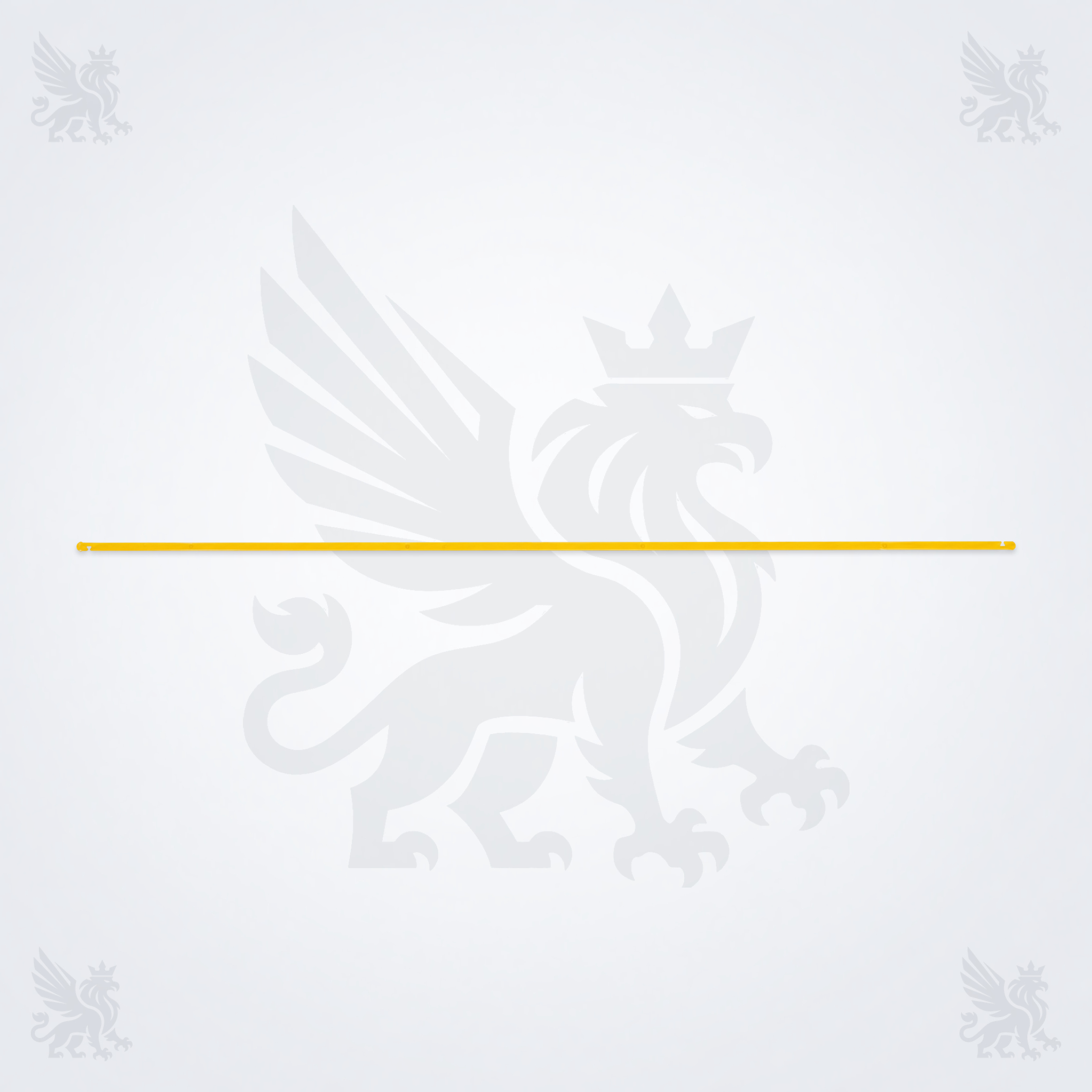

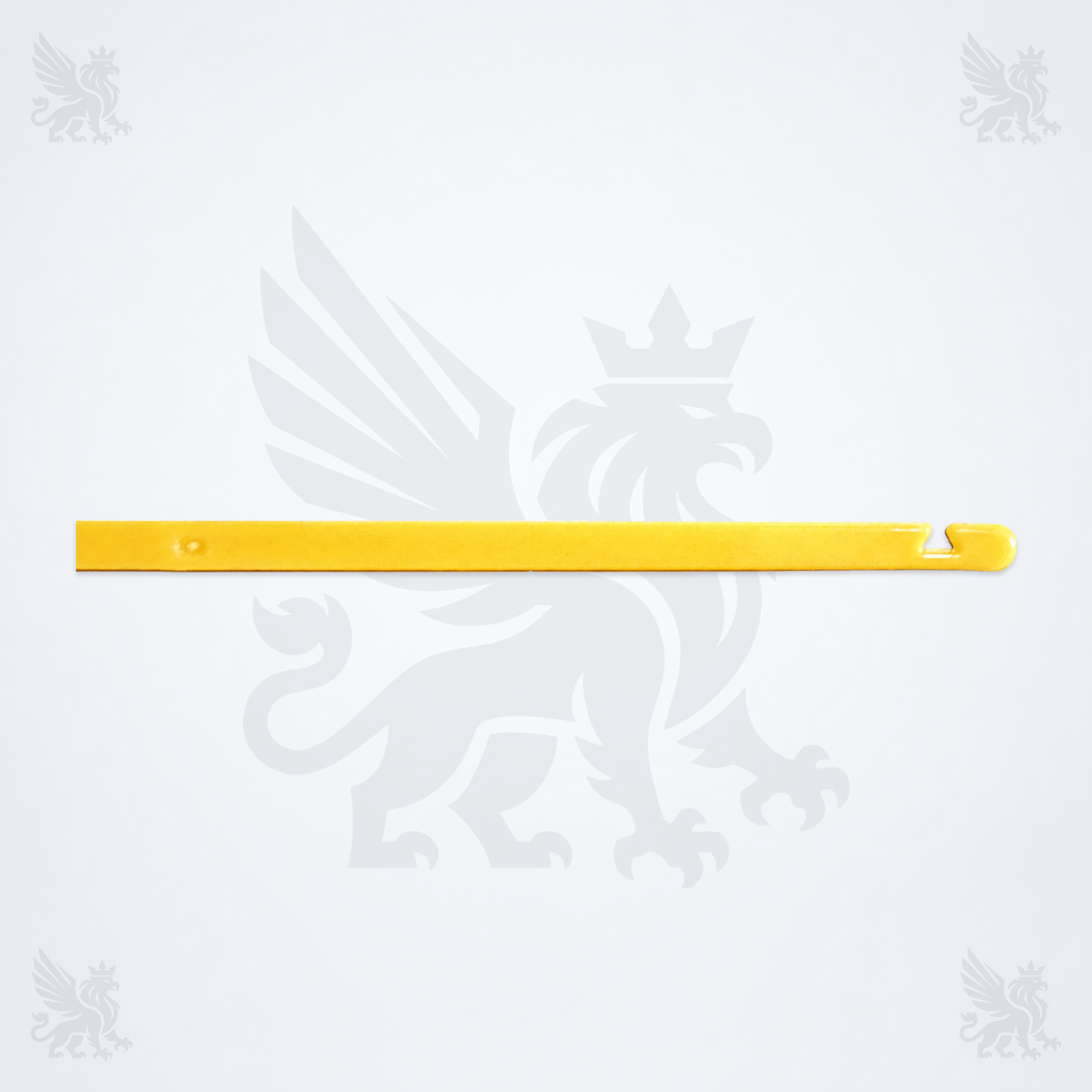

| شکل نمونه | بدنه باریک و تخت با شیار قلاب در هر دو انتها |
| کاربرد | عبور نخ از بخشهای ذخیره پود و مسیر ورودی نخ پود به ماشین |
| معیار انتخاب | طول، عرض، ضخامت، شکل سر قلاب و فضای مسیر نخ |
این ابزار برای هدایت دستی نخ هنگام آمادهسازی مسیر پود استفاده میشود. سر نخ در شیار قلاب قرار میگیرد و با حرکت کنترلشده ابزار، از قسمت موردنظر عبور داده میشود. این محصول در دسته ابزارهای نخکشی قرار دارد و هنگام کار عادی ماشین باید از مسیر نخ خارج شده باشد.
بر اساس توضیحات فراتکس پارتس، قلاب برای نخکشی بخشهای مختلف ذخیره پود و ادامه مسیر نخ تا ورودی ماشین به کار میرود. در راهنمای رسمی LGL نیز ابزار نخکشی با اصطلاح Weft taker معرفی شده است. ترتیب عبور از راهنماها و ترمز نخ باید مطابق راهنمای همان دستگاه باشد.
برای مشاهده تجهیزات مرتبط، به قطعات ذخیره پود ماشین بافندگی و قطعات جانبی در فراتکس پارتس مراجعه کنید.
| محل استفاده | مبنای اطلاعات | شرط انتخاب |
|---|---|---|
| بخشهای مختلف ذخیره پود | کاربرد اعلامشده توسط فراتکس پارتس | تطبیق سر قلاب و مقطع ابزار با مسیر نخ |
| مسیر ورودی پود به ماشین بافندگی | کاربرد اعلامشده توسط فراتکس پارتس | دسترسی کافی و رعایت ترتیب نخکشی |
| برند یا مدل مشخص دستگاه | سازگاری اختصاصی تأیید نشده است | بررسی راهنمای دستگاه و نمونه ابزار |
طول ۵۰ سانتیمتر بهتنهایی برای تأیید سازگاری کافی نیست. عرض و ضخامت ابزار، شکل شیار دو سر و فضای آزاد راهنماها نیز اهمیت دارند. برای این نمونه، سازنده و کد OEM تأیید نشدهاند.
در کاتالوگ رسمی متعلقات LGL Evolution، صفحه چاپی ۹۹، ابزار Passetta / Weft taker با کد ESM1224A ثبت شده است. این کد، مرجع یک ابزار در کاتالوگ LGL است؛ تطبیق آن با قلاب ۵۰ سانتیمتری حاضر تأیید نشده و بهعنوان کد فنی این کالا ثبت نمیشود.
برای تطبیق دقیق، عکس هر دو سر، طول کلی، عرض و ضخامت قلاب و مدل ذخیره پود بررسی شوند. رنگ زرد یا شباهت ظاهری، بهتنهایی سازنده و کد محصول را مشخص نمیکند.
ترک، شکستگی سر قلاب، لبه زبر، تغییر شکل دائمی یا گیرکردن نخ در شیار، دلایل بررسی ابزار هستند. شیارها را از پرز و نخ جمعشده پاک نگه دارید و پیش از استفاده، سلامت هر دو سر را کنترل کنید.
پیش از نخکشی دستی، ذخیره پود و بخش مربوط ماشین را طبق دستورالعمل سازنده متوقف و از راهاندازی ناخواسته جلوگیری کنید. مسیر صحیح را مشخص کنید، سر نخ را در شیار مناسب قرار دهید و ابزار را با حرکت آرام عبور دهید. پس از اتمام، قلاب را کاملاً خارج و مسیر نخ را کنترل کنید.
راهنمای LGL Tecnico، بخش ۳.۱، صفحه چاپی ۱۶ بر سلامت ابزار نخکشی تأکید دارد و استفاده از سوزن آهنی نخکشی شانه و ورد را برای ترمز TWM منع میکند. روش بازکردن ترمز و جهت عبور ابزار به مدل دستگاه وابسته است؛ از راهنمای همان مدل پیروی کنید.
قلاب را بدون تاخوردگی و فشار زیر قطعات دیگر نگهداری کنید. اگر سر یا بدنه آسیب دیده است، پیش از استفاده مجدد آن را تعویض کنید. بررسی علت گیرکردن و وضعیت راهنماهای نخ میتواند از تکرار آسیب ابزار جلوگیری کند.
نام «قلاب پلاستیکی نخکشی پود ۵۰ سانتیمتری»، تعداد موردنیاز، عکس دو سر قلاب و مدل ذخیره پود را اعلام کنید. در صورت نیاز به تطبیق، عرض و ضخامت ابزار، عکس محل عبور و مشخصات ماشین نیز ارسال شوند.
طول کلی محصول ۵۰ سانتیمتر، معادل ۵۰۰ میلیمتر است؛ این اندازه توسط فراتکس پارتس اعلام شده است.
سازگاری با همه مدلها تأیید نشده است. طول و مقطع ابزار و شکل سر قلاب باید با مسیر نخ و راهنمای دستگاه تطبیق داده شوند.
این کد در کاتالوگ رسمی LGL برای ابزار Weft taker وجود دارد، اما تطبیق آن با نمونه حاضر تأیید نشده است. محصول فعلاً بدون کد فنی تأییدشده معرفی میشود.
نوع ابزار باید مطابق راهنمای دستگاه انتخاب شود. راهنمای LGL برای ترمز TWM استفاده از سوزن آهنی نخکشی شانه و ورد را منع میکند؛ شباهت کاربرد، جایگزینی دو ابزار را ثابت نمیکند.
برای بررسی تناسب ابزار با دستگاه، عکس نمونه و مدل ذخیره پود را از طریق تماس با فراتکس پارتس ارسال کنید.
کاتالوگ رسمی LGL Evolution، صفحه چاپی ۹۹: ثبت نام Weft taker و کد مرجع ESM1224A؛ این منبع تأییدکننده کد یا سازنده نمونه حاضر نیست.
راهنمای رسمی LGL Tecnico، بخش ۳.۱، صفحه چاپی ۱۶: مبنای نکات مربوط به نخکشی دستی و حفاظت از ترمز TWM. این ارجاع به معنی تأیید سازگاری اختصاصی محصول با LGL نیست.
طول ۵۰ سانتیمتر، جنس پلاستیکی و کاربرد در ذخیره پود و ابتدای ماشین: اعلام فراتکس پارتس. رنگ و شکل دو سر: عکس نمونه ارائهشده.
