ترمز الکترومغناطیسی پیکانول OMNIplus کد BE154126 این مجموعه حلقوی در سامانه توقف و مهار حرکت ماشین به کار میرود و سازگاری آن با Picanol OMNIplus / OMNI PLUS به تأیید فنی فراتکس پارتس رسیده است. پیش از سفارش، فقط به شکل ظاهری اکتفا نکنید؛ کد کامل، شماره ماشین، آرایش ۸ سوراخ، مسیر کابل و مشخصات الکتریکی نمونه باید با eSPC یا سند همان ماشین تطبیق داده شود.
| مشخصه | اطلاعات فنی و سفارش |
|---|
| نام کالا | ترمز الکترومغناطیسی پیکانول OMNIplus کد BE154126 |
|---|
| نام انگلیسی | Picanol OMNIplus Electromagnetic Brake BE154126 |
|---|
| کد فنی کامل | BE154126 |
|---|
| کد پایه | BE154126؛ پسوند یا کد جایگزین رسمی در دسترس عمومی تأیید نشد |
|---|
| نوع قطعه | مجموعه ترمز الکترومغناطیسی حلقوی با کابل خروجی |
|---|
| ماشین تأییدشده | Picanol OMNIplus / OMNI PLUS — تأیید فنی فراتکس پارتس |
|---|
| کارکرد عمومی | ایجاد نیروی ترمز برای کاهش حرکت، توقف یا مهار مجموعه محرک مرتبط با فرمان ماشین |
|---|
| معیار اصلی سفارش | کد کامل، مدل و شماره ماشین، شکل دو سمت قطعه، آرایش ۸ سوراخ، مسیر کابل و مشخصات الکتریکی روی نمونه/سند |
|---|
ترمز الکترومغناطیسی BE154126 چیست؟

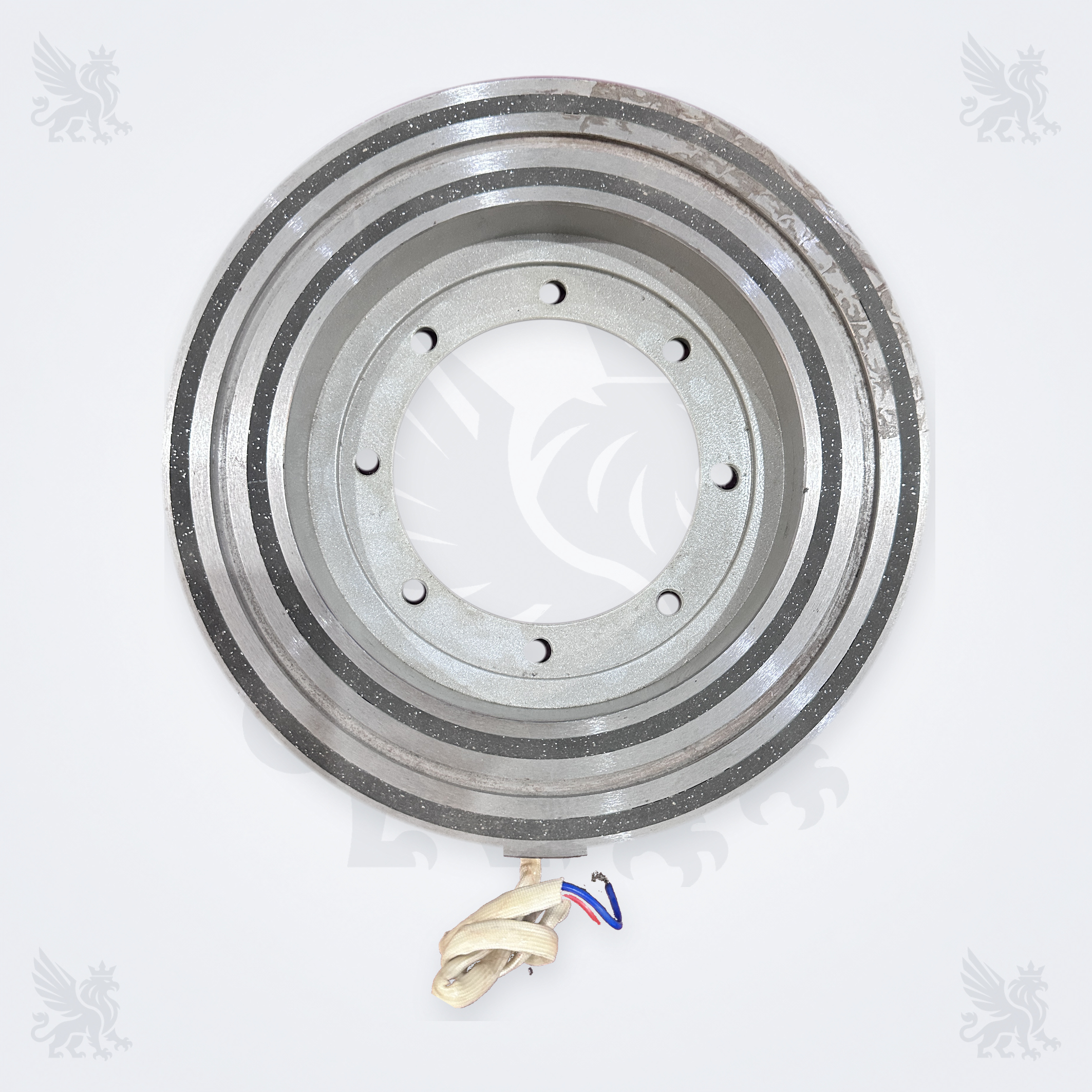

کد BE154126 برای یک مجموعه ترمز حلقوی با اتصال الکتریکی به کار رفته است. در نمونه تصویری، بدنه فلزی دایرهای، نوارهای اصطکاکی هممرکز، هشت سوراخ نصب و کابل خروجی با لیدهای رنگی دیده میشود. با دریافت فرمان الکتریکی، مجموعه ترمز در کنترل کاهش حرکت، توقف یا نگهداشتن بخش محرک مرتبط نقش دارد؛ وضعیت تحریک، ولتاژ، مقاومت سیمپیچ و گشتاور مجاز باید فقط از سند فنی اجرای همان ماشین خوانده شود.
نقش ترمز در سامانه محرک ماشین
ترمز با بخش دوار، قطعه مقابل، پایه نصب، اتصالات الکتریکی و کنترل ماشین بهصورت یک سامانه کار میکند. کندشدن نامنظم، توقف دیرهنگام یا آزاد نشدن صحیح میتواند از خود ترمز، تغذیه و سیمکشی، آلودگی سطح، لقی نصب یا ایراد قطعات مجاور ناشی شود. به همین دلیل تعویض BE154126 بدون عیبیابی زنجیره کامل، راه مطمئنی برای رفع علت اصلی نیست.
- فرمان الکتریکی و سلامت کابل و سرسیمها را همراه با عملکرد مکانیکی بررسی کنید.
- سطح تماس، جای نشیمن و قطعه مقابل باید تمیز، همراستا و بدون آسیب غیرعادی باشند.
- سوابق توقف، زمان بروز ایراد و تغییرات تعمیراتی قبلی برای تشخیص علت ثبت شود.
جدول سازگاری BE154126 با ماشینهای پیکانول
| مدل ماشین | وضعیت سازگاری | کنترل پیش از سفارش |
|---|
| Picanol OMNIplus / OMNI PLUS | تأییدشده توسط فراتکس پارتس | تطبیق BE154126، آرایش سوراخها، کابل، اجرای ماشین و شماره ماشین |
| Picanol OMNI | جایگزینی مستقیم تأیید نشده است | بررسی رکورد دقیق BE154126 در eSPC همان ماشین و محدودیت شماره ماشین |
| Picanol Gamma | جایگزینی مستقیم تأیید نشده است | بررسی کد، اجرای راپیری، مجموعه نصب و شماره ماشین در کاتالوگ اختصاصی |
| Picanol Delta | جایگزینی مستقیم تأیید نشده است | بررسی کد، اجرای ایرجت، مجموعه نصب و شماره ماشین در کاتالوگ اختصاصی |
| OMNIplus 800، OMNIplus Summum و OmniPlus-i | تأیید نشده | شباهت نام خانواده کافی نیست؛ رکورد کد و هرگونه supersession باید جداگانه تأیید شود |
نتیجه بررسی: سازگاری قطعی این کد در حال حاضر فقط برای OMNIplus / OMNI PLUS و در محدوده تأیید فنی فراتکس پارتس منتشر میشود. برای مدلهای دیگر، نبود رکورد عمومیِ دقیق در eSPC به معنی تأیید یا رد قطعی نیست؛ جایگزینی مستقیم باید برای همان شماره ماشین بررسی شود.
چگونه نمونه صحیح BE154126 را شناسایی کنیم؟
- کد کامل BE154126 و هر پسوند، کد جایگزین یا شماره سازنده روی قطعه و بستهبندی را ثبت کنید.
- از هر دو سمت قطعه، محل خروج کابل، سرسیمها و جای نصب عکس واضح تهیه کنید.
- تعداد و فاصله نسبی هشت سوراخ نصب، قطرهای داخلی و خارجی و فرم پلههای حلقه را با نمونه قبلی تطبیق دهید؛ بدون سند رسمی از اندازهگیری تقریبی برای سفارش استفاده نکنید.
- مدل دقیق، اجرای ماشین و شماره ماشین را همراه با موقعیت قطعه در Parts Book یا eSPC ارسال کنید.
- مقادیر ولتاژ، مقاومت، گشتاور، لقی و جهت نصب را از راهنمای همان اجرای ماشین بخوانید؛ این مقادیر از روی ظاهر قابل تعیین نیستند.
نشانههای نیاز به بازدید فنی
- افزایش زمان توقف یا تغییر تکرارشونده در رفتار توقف ماشین؛
- گیرکردن، آزاد نشدن یکنواخت، صدای غیرعادی یا لرزش در ناحیه محرک؛
- شلشدن اتصال، آسیب روکش کابل، شکستگی سرسیم یا تغییر رنگ ناشی از گرمای غیرعادی؛
- آلودگی، صیقلیشدن غیرعادی، خط افتادن یا ناهمراستایی در سطح تماس و قطعه مقابل؛
- تکرار خرابی پس از تعویض، که میتواند به ریشهای خارج از خود ترمز اشاره کند.
این علائم بهتنهایی خرابی BE154126 را ثابت نمیکنند. تغذیه، سیمکشی، فرمان کنترل، قطعه مقابل، جای نشیمن و اجزای مجاور باید توسط تعمیرکار واجد صلاحیت بررسی شوند.
راهنمای نصب و نگهداری ترمز BE154126
راهنمای عمومی زیر از اصول ایمن سرویس ماشین و رویکرد نگهداری پیشگیرانه پیکانول استفاده میکند. چون صفحه دقیق راهنمای BE154126 و اجرای OMNIplus در دسترسی عمومی موجود نیست، هیچ مقدار عددی یا ترتیب تنظیم اختصاصی در این متن جایگزین دفترچه همان ماشین نشده است.
- ایزولهکردن انرژی: ماشین را متوقف کنید، منابع انرژی الکتریکی و مکانیکی را طبق رویه کارخانه مهار کنید و از امکان حرکت ناخواسته جلوگیری کنید.
- ثبت وضعیت اولیه: قبل از بازکردن، جهت نصب، ترتیب قطعات، مسیر کابل، رنگ لیدها و محل هر اتصال را عکسبرداری و علامتگذاری کنید.
- بازدید مجموعه: نشیمن، بستها، قطعه مقابل، سیمکشی و اجزای مجاور را از نظر آلودگی، لقی، سایش و آثار گرما کنترل کنید تا علت تکرار خرابی مشخص شود.
- حفاظت از قطعه: کابل را تحت کشش یا خم تند قرار ندهید و برای جبران عدم انطباق، بدنه یا سوراخها را نَتراشید، سوراخکاری نکنید و قطعه را با فشار جا نزنید.
- سطوح و نظافت: روغن، گریس یا حلال را روی سطح اصطکاکی یا سیمپیچ به کار نبرید مگر راهنمای رسمی همان اجرا صریحاً اجازه دهد. روش پاکسازی باید خشک، کنترلشده و سازگار با دفترچه ماشین باشد.
- مونتاژ و کنترل: مقادیر گشتاور، لقی، ولتاژ و آزمون الکتریکی را فقط از راهنمای معتبر همان ماشین بگیرید؛ پس از مونتاژ، ابتدا حرکت دستی یا slow-jog مجاز و سپس آزمون توقف کنترلشده انجام شود.
- نگهداری پیشگیرانه: نتیجه بازدید، قطعه تعویضشده و علت خرابی ثبت شود. برنامه بازدید بر اساس دستورالعمل ماشین و مصرف واقعی تنظیم شود تا موجودی قطعه نیز بر مبنای سابقه واقعی نگهداری شود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- کد کامل BE154126 و تصویر خوانای هر نوشته یا برچسب؛
- مدل دقیق Picanol OMNIplus / OMNI PLUS، اجرای ماشین و شماره ماشین؛
- عکس واضح از هر دو سمت قطعه، کابل، سرسیمها و محل نصب؛
- صفحه Parts Book یا خروجی eSPC همراه با شماره موقعیت و هر کد supersession؛
- شرح عیب، زمان بروز، تعمیرات قبلی و تعداد مورد نیاز.
برای مشاهده گروه مرتبط، صفحه قطعات جانبی فراتکس پارتس و برای ارسال مشخصات، صفحه تماس با فراتکس پارتس در دسترس است.
پرسشهای متداول
کد صحیح این ترمز چیست؟
کد اعلامشده و مبنای استعلام BE154126 است. اگر روی قطعه، بستهبندی یا eSPC پسوند یا کد جایگزین درج شده، همان مورد نیز باید همراه سفارش ارسال شود.
آیا BE154126 روی Picanol OMNIplus نصب میشود؟
بله؛ استفاده آن در OMNIplus / OMNI PLUS در محدوده تأیید فنی فراتکس پارتس قطعی است. برای جلوگیری از اختلاف اجرای ماشین، شماره ماشین و مشخصات نمونه نیز تطبیق داده شود.
آیا همین کد برای OMNI، Gamma یا Delta هم قابل سفارش است؟
جایگزینی مستقیم در این مدلها هنوز با رکورد رسمیِ دقیق تأیید نشده است. وجود نام نزدیک یا شباهت قطعه کافی نیست و باید eSPC همان شماره ماشین بررسی شود.
آیا از روی ظاهر میتوان ولتاژ و گشتاور ترمز را تعیین کرد؟
خیر. ظاهر حلقه و سیمها مشخصات الکتریکی یا ظرفیت ترمز را ثابت نمیکند. این مقادیر باید از برچسب خوانا یا دستورالعمل معتبر همان اجرا استخراج شوند.
پس از تعویض چه کنترلی لازم است؟
پس از رعایت ایمنی و مونتاژ طبق دفترچه ماشین، کابل و بستها بررسی شود؛ سپس حرکت دستی یا slow-jog مجاز و آزمون توقف کنترلشده پیش از بازگشت به تولید انجام گیرد.
استعلام و سفارش BE154126
برای بررسی دقیق و دریافت پیشنهاد، عکس قطعه، کد BE154126، مدل، اجرای ماشین و شماره ماشین را از طریق تماس با فراتکس پارتس ارسال کنید. در صورت بررسی مدل دیگری از پیکانول، صفحه eSPC یا Parts Book همان ماشین را نیز ضمیمه کنید تا سازگاری بدون حدس کنترل شود.
منابع و مبنای فنی
- تأیید فنی فراتکس پارتس و تصویر واقعی قطعه: کد BE154126 و کاربرد قطعی در Picanol OMNI PLUS.
- Picanol — PicConnect leaflet: طراحی، اجرا و پایش برنامه نگهداری پیشگیرانه و مدیریت برنامه قطعات؛ این منبع بهتنهایی تأییدکننده کد BE154126 نیست.
- Picanol — official OMNIplus family reference: مرجع رسمی نگارش نامهای OMNIplus، OMNIplus 800 و OMNIplus Summum؛ سازگاری قطعه باید جداگانه در eSPC بررسی شود.
