برد SK Let-Off Drive با کد J9202-10001-OA چیست؟

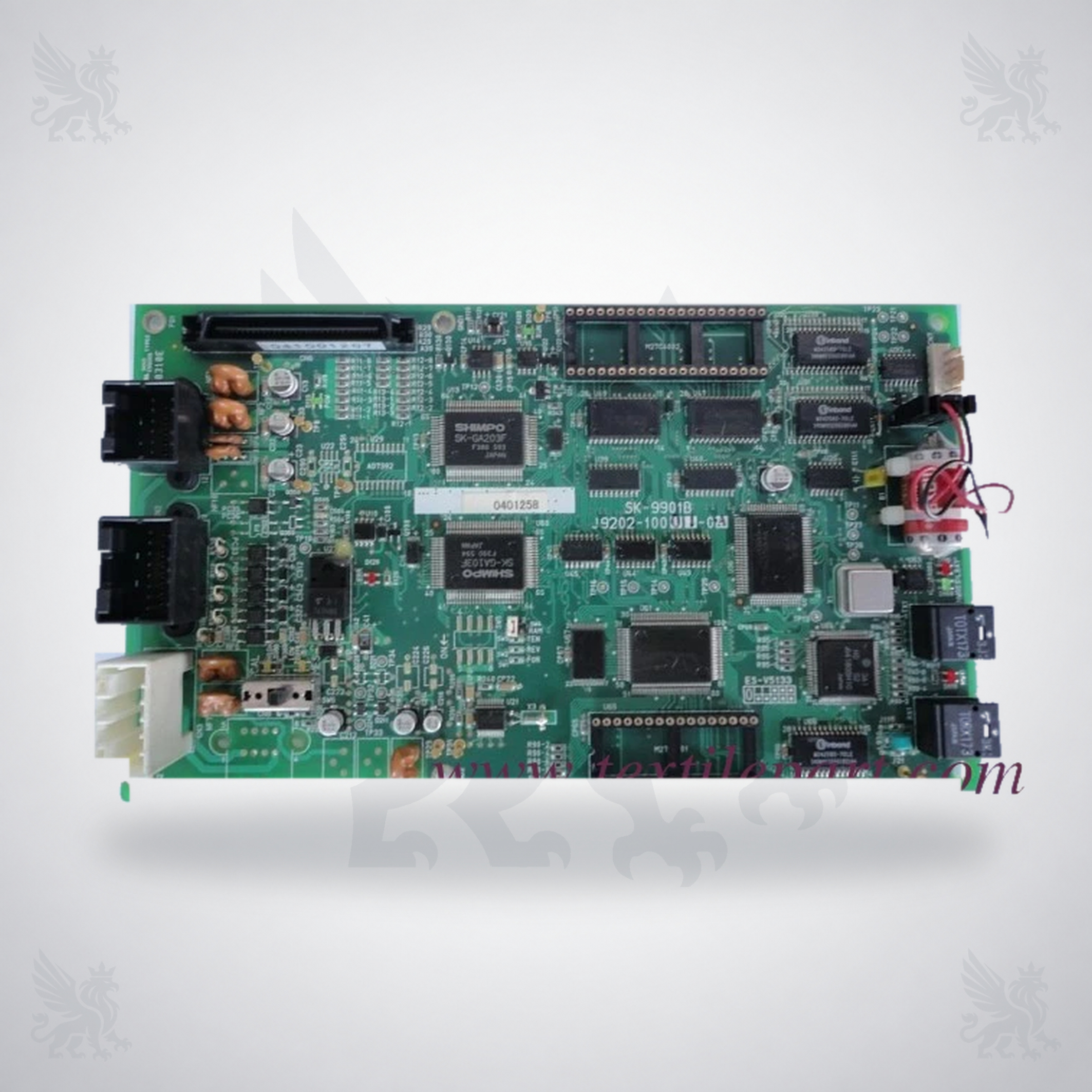

این محصول یک برد الکترونیکی PCB است که در صفحه مرجع با عنوان SK Let-Off Drive معرفی شده است. تصویر، یک برد سبزرنگ با مدارهای مجتمع، مقاومت‌ها، خازن‌ها، رله‌ها، کانکتورهای چندپین و سیم‌های متصل را نشان می‌دهد. عبارت SK-9901B روی برد قابل مشاهده است، اما برای تأیید قطعی revision و ارتباط آن با کد سفارش به تصویر واضح‌تر یا Parts Book نیاز است. مشخصات الکتریکی، ابعاد و نقشه مدار این کد در منابع رسمی بررسی‌شده منتشر نشده است.

نقش برد در سامانه ماشین و ارتباط با قطعات مجاور

در ماشین بافندگی، Let-Off به سامانه ارسال و کنترل کشش نخ تار مربوط است. Toyota در معرفی رسمی JAT810، کنترل هم‌زمان سامانه‌های Let-Off و Take-Up، تنظیم Let-Off، انکودر و سرووموتور Let-Off را توضیح می‌دهد. این اطلاعات فقط زمینه عملکردی سامانه را مشخص می‌کند و به‌تنهایی سازگاری کد J9202-10001-OA را ثابت نمی‌کند. سنسورها، سرووموتور، انکودر، کابل‌ها، سوکت‌ها و کنترلرهای مجاور باید طبق نقشه برق همان ماشین بررسی شوند.

سازگاری و وضعیت تطبیق

شناسایی کد، نسخه و جهت نصب


1. کد کامل J9202-10001-OA را با کد چاپی، برچسب یا نوشته روی برد موجود مقایسه کنید.

2. عبارت SK-9901B را به‌عنوان نشانه کمکی ثبت کنید، اما آن را به‌تنهایی کد سفارش یا تأیید revision تلقی نکنید.

3. تعداد و جای کانکتورها، نوع سوکت‌ها، رله‌ها، سیم‌ها، سوراخ‌های نصب و آرایش قطعات را از چند زاویه بررسی کنید.

4. جهت نصب برد و سمت قطعات را با عکس برد فعلی، نقشه برق و Parts Book همان ماشین تطبیق دهید.

5. مدل کامل ماشین، شماره سریال، revision و شرح خطا را پیش از استعلام ارسال کنید.


نشانه‌های نیاز به بازرسی

خطای کنترل کشش تار، نوسان یا قطع‌و‌وصل عملکرد Let-Off، توقف‌های تکرارشونده، خطای انکودر، آثار سوختگی یا اکسیدشدگی، خازن متورم، شکستگی سوکت، شل شدن سیم و آسیب مسیرهای PCB می‌تواند دلیل شروع بازرسی باشد؛ اما هیچ‌یک از این علائم به‌تنهایی خرابی قطعی برد را ثابت نمی‌کند. سرووموتور، انکودر، کابل، منبع تغذیه، اتصالات و تنظیمات ماشین نیز باید بررسی شوند.

نصب، نگهداری و ایمنی


• پیش از باز کردن محفظه، دستگاه را خاموش و همه منابع انرژی را ایزوله کنید.

• قبل از جدا کردن سوکت‌ها از محل و جهت هر اتصال عکس بگیرید و از کشیدن سیم یا کابل خودداری کنید.

• برد را از لبه‌ها بگیرید؛ به قطعات، پایه‌ها، رله‌ها و مسیرهای مسی فشار یا ضربه وارد نکنید.

• اتصال زمین، محل نشستن برد، فاصله از قطعات مجاور و سفتی پیچ‌ها را کنترل کنید؛ برد را خم یا سوراخ نکنید.

• مقادیر تست، تنظیم و تعویض قطعات را فقط از دفترچه سرویس و revision معتبر همان ماشین بگیرید.

• پس از نصب، ابتدا با jog آهسته و سپس در شرایط کنترل‌شده، عملکرد و کشش تار را بررسی کنید.


اطلاعات لازم برای استعلام از فراتکس پارتس

برای بررسی دقیق، عکس واضح از دو طرف برد، کدهای چاپی، تصویر تمام کانکتورها و سیم‌ها، جهت نصب، مدل کامل ماشین، شماره سریال، revision برد و شرح خطای مشاهده‌شده را ارسال کنید. اگر کد روی نمونه با J9202-10001-OA متفاوت است، همان کد واقعی و تصویر پلاک نمونه مبنای تطبیق قرار گیرد.

پرسش‌های متداول

ثبت درخواست تأمین

منابع فنی

برای شناخت زمینه فنی سامانه، به صفحه رسمی Toyota Textile Machinery درباره Let-Off و Take-Up در JAT810 و صفحه رسمی معرفی خانواده JAT810 و ارتباط آن با JAT710 مراجعه کنید. این منابع رسمی، کد J9202-10001-OA را به‌صورت مستقل تأیید نمی‌کنند.
