کارت Let-Off Drive کد J9202-20021-0E | فراتکس پارتس

کارت Let-Off Drive با کد J9202-20021-0E چیست؟

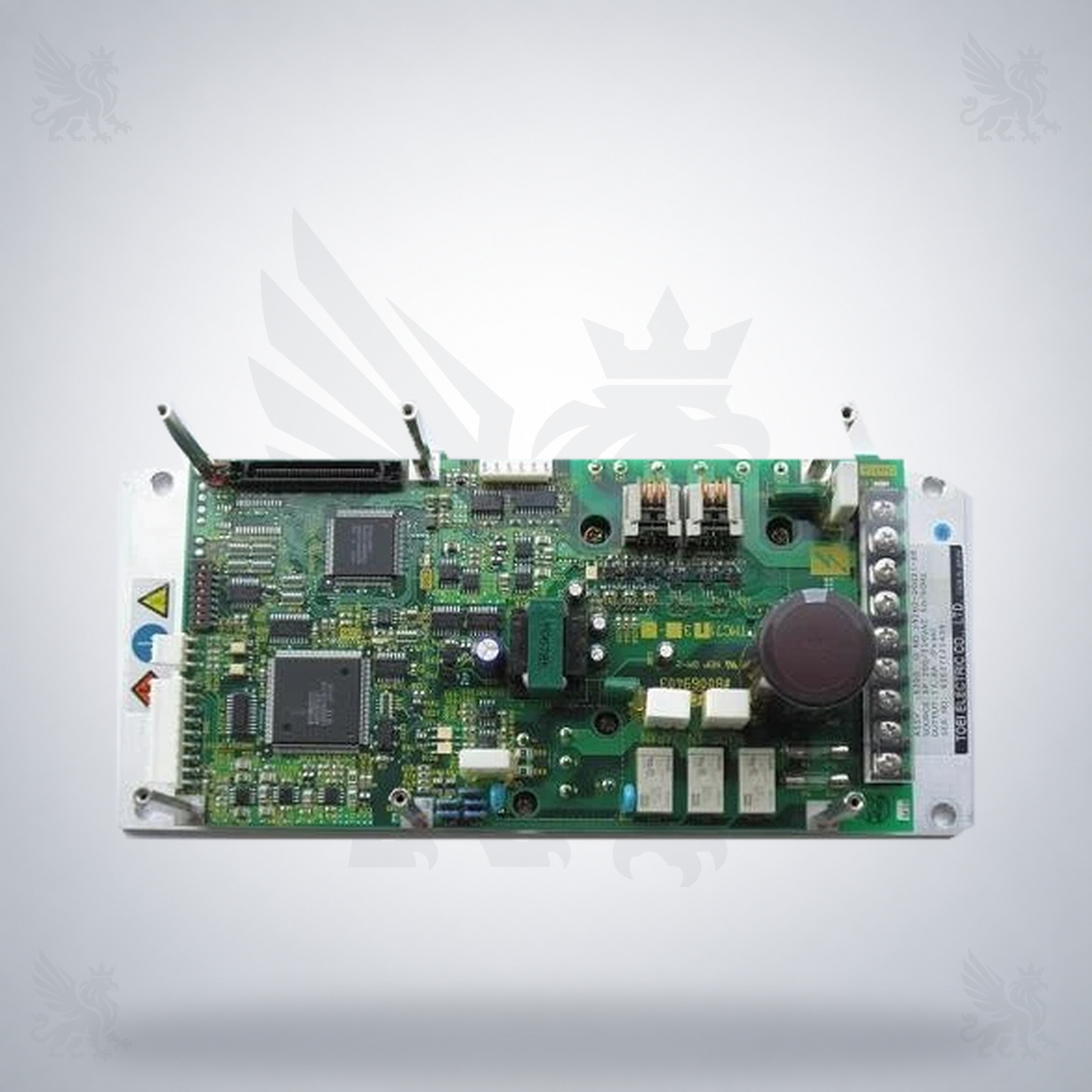

این محصول یک کارت/برد الکترونیکی PCB است که در صفحه مرجع با عنوان Toyota 610 J9202-20021-0E Let-Off Drive Card معرفی شده است. تصویر، یک برد سبزرنگ نصب‌شده روی صفحه فلزی را نشان می‌دهد که دارای مدارهای مجتمع، مقاومت‌ها، خازن بزرگ، رله‌ها، ترمینال پیچی، کانکتورهای چندپین و سه اتصال عمودی است. کد چاپی کامل روی تصویر برای خواندن و تأیید مستقل revision کافی نیست؛ بنابراین مشخصات الکتریکی، ابعاد و نقشه مدار به این صفحه نسبت داده نمی‌شود.

نقش کارت در سامانه ماشین و ارتباط با قطعات مجاور

Let-Off در ماشین بافندگی به سامانه ارسال و کنترل کشش نخ تار مربوط است. Toyota در مستندات رسمی خود، ماشین JAT610 را یک ماشین بافندگی ایرجت معرفی می‌کند و در توضیحات خانواده JAT، اجزایی مانند تنظیم Let-Off، انکودر و سرووموتور Let-Off را در زنجیره کنترل ماشین توضیح می‌دهد. این زمینه عملکردی، سازگاری کد J9202-20021-0E را ثابت نمی‌کند. سرووموتور، انکودر، کابل‌ها، سوکت‌ها، منبع تغذیه و کنترلرهای مجاور باید طبق نقشه برق همان ماشین بررسی شوند.

سازگاری و وضعیت تطبیق

شناسایی کد، نسخه و جهت نصب


1. کد کامل J9202-20021-0E را با کد چاپی یا برچسب روی کارت موجود مقایسه کنید.

2. مدل Toyota 610، شماره سریال ماشین و revision کارت را از پلاک و سوابق سرویس ثبت کنید.

3. تعداد و جای کانکتورها، ترمینال‌های پیچی، رله‌ها، خازن بزرگ، سه اتصال عمودی و سوراخ‌های نصب را بررسی کنید.

4. جهت نصب کارت، سمت قطعات، جای ترمینال‌ها و مسیر کابل‌ها را با عکس نمونه و Parts Book همان ماشین تطبیق دهید.

5. اگر کد چاپی کارت با کد سفارش یکسان نیست، پیش از خرید عکس واضح از هر دو طرف کارت دریافت و ارسال کنید.


نشانه‌های نیاز به بازرسی

نوسان کشش نخ تار، توقف‌های تکرارشونده، خطای Let-Off، خطای انکودر، گرم‌شدن غیرعادی، آثار سوختگی یا اکسیدشدگی، خازن متورم، شل شدن ترمینال و آسیب مسیرهای PCB می‌تواند دلیل شروع بازرسی باشد؛ اما هیچ‌یک از این علائم به‌تنهایی خرابی قطعی کارت را ثابت نمی‌کند. موتور، انکودر، کابل، منبع تغذیه، ترمینال‌ها و تنظیمات ماشین نیز باید بررسی شوند.

نصب، نگهداری و ایمنی


• پیش از باز کردن محفظه، دستگاه را خاموش و همه منابع انرژی را ایزوله کنید.

• قبل از جدا کردن سیم‌ها و سوکت‌ها از محل و جهت هر اتصال عکس بگیرید و از کشیدن سیم خودداری کنید.

• کارت را از لبه‌ها بگیرید؛ به قطعات، ترمینال‌ها، رله‌ها، پایه‌ها و مسیرهای مسی فشار یا ضربه وارد نکنید.

• اتصال زمین، محل نشستن صفحه فلزی، فاصله از قطعات مجاور و سفتی پیچ‌ها را کنترل کنید؛ کارت را خم یا سوراخ نکنید.

• مقادیر تست و تنظیم را فقط از دفترچه سرویس و revision معتبر همان ماشین بگیرید.

• پس از نصب، ابتدا با jog آهسته و سپس در شرایط کنترل‌شده، عملکرد Let-Off و کشش تار را بررسی کنید.


اطلاعات لازم برای استعلام از فراتکس پارتس

برای بررسی دقیق، عکس واضح از دو طرف کارت، کد چاپی، ترمینال‌ها و کانکتورها، جهت نصب، مدل کامل ماشین، شماره سریال، revision کارت و شرح خطای مشاهده‌شده را ارسال کنید. اگر نمونه شما برای Toyota 610 است اما کد یا آرایش قطعات متفاوت دارد، همان مشخصات واقعی نمونه مبنای تطبیق قرار گیرد.

پرسش‌های متداول

ثبت درخواست تأمین

منابع فنی

برای شناخت زمینه فنی Toyota 610 و خانواده ایرجت، به گزارش رسمی Toyota Industries درباره JAT610 و صفحه رسمی ماشین‌آلات بافندگی Toyota مراجعه کنید. این منابع رسمی، کد J9202-20021-0E را به‌صورت مستقل تأیید نمی‌کنند.
