برد Let-Off تویوتا با کد J9202-01000-0G

توضيحات و نقد و بررسی برد Let-Off تویوتا با کد J9202-01000-0G

برد Let-Off تویوتا با کد J9202-01000-0G | فراتکس پارتس

این برد در صفحه مرجع با عنوان Let-Off Board برای Toyota JAT710 معرفی شده است. کد اصلی صفحه J9202-01000-0G است و کدهای J9202-01000-0E و J9202-01000-0H نیز در همان صفحه دیده می‌شوند. برچسب تصویری برد عبارت VLASV-015T-4000 را نشان می‌دهد. این موارد برای شناسایی اولیه مفیدند، اما معادل‌بودن نسخه‌ها و جایگزینی مستقیم باید با نمونه واقعی و Parts Book تأیید شود. جایگزینی مستقیم تأیید نشده است.

نام فارسی	برد Let-Off تویوتا با کد J9202-01000-0G
نام انگلیسی	Toyota Let-Off Board, Ref. J9202-01000-0G \| Faratex Parts
کدهای درج‌شده	J9202-01000-0G / J9202-01000-0E / J9202-01000-0H
شناسه قابل مشاهده روی برد	VLASV-015T-4000
نوع قطعه	برد الکترونیکی Let-Off برای ماشین بافندگی
ماشین درج‌شده در صفحه	Toyota JAT710
ویژگی‌های قابل مشاهده	PCB سبزرنگ، فیوزها، قطعه گرد مشکی، مدارهای مجتمع، ماژول‌ها، کانکتورهای سفید و مشکی، ترمینال‌ها و سوراخ‌های نصب
مشخصات برقی	ولتاژ، جریان، ابعاد دقیق و نقشه مدار از منبع رسمی بررسی‌شده تأیید نشده است.
وضعیت جایگزینی	جایگزینی مستقیم تأیید نشده است؛ تطبیق کد، revision، برچسب و نمونه واقعی الزامی است.
محتویات سفارش	یک عدد برد Let-Off

برد Let-Off با کد J9202-01000-0G چیست؟

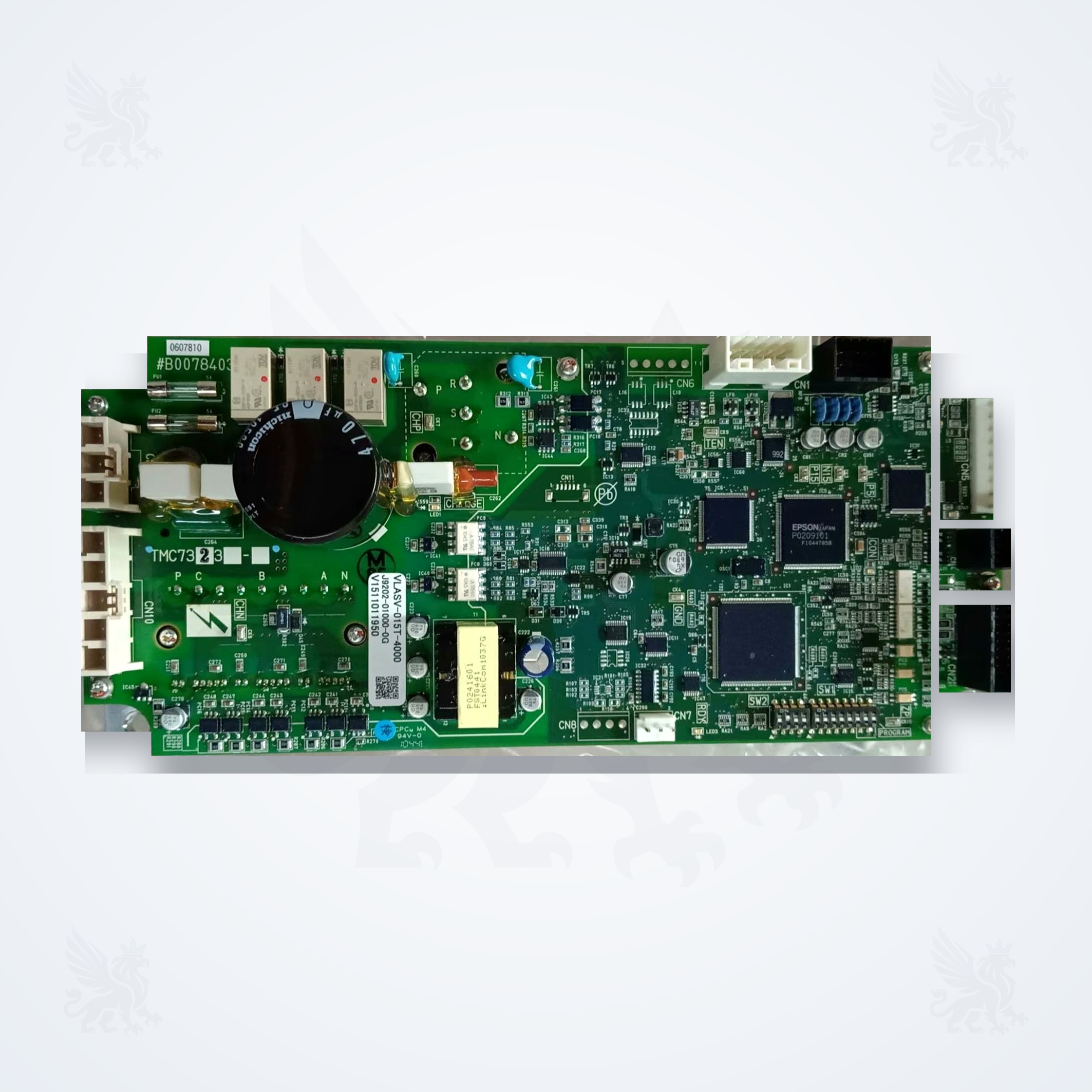

این محصول یک برد مدار چاپی الکترونیکی است که در صفحه مرجع با عنوان LET-OFF BOARD TOYOTA JAT710 معرفی شده است. تصویر یک PCB سبزرنگ با فیوزها، قطعه گرد مشکی، مدارهای مجتمع، قطعات الکترونیکی، کانکتورهای چندپین، ترمینال‌ها و نقاط نصب را نشان می‌دهد. عبارت VLASV-015T-4000 روی برچسب دیده می‌شود. وظیفه دقیق هر مدار، revision کامل، ابعاد و مشخصات برقی باید از روی نمونه و مستندات همان ماشین تأیید شود.

نقش Let-Off در سامانه بافندگی

در ماشین بافندگی، سامانه Let-Off با ارسال کنترل‌شده نخ تار و حفظ کشش مناسب در فرایند بافت ارتباط دارد. Toyota خانواده JAT را در گروه ماشین‌های بافندگی ایرجت معرفی می‌کند و در توضیحات JAT810 به ارتباط عملکردی بخش‌های Let-Off، Take-Up، انکودر و سرووموتور اشاره می‌شود. این زمینه عمومی، سازگاری کد J9202-01000-0G با یک مدل یا revision مشخص را به‌تنهایی اثبات نمی‌کند.

سازگاری و وضعیت تطبیق

مدل یا خانواده	وضعیت اطلاعات	بررسی لازم
Toyota JAT710	در عنوان و توضیح صفحه مرجع ذکر شده؛ تأیید رسمی کد مستقل پیدا نشد.	کد کامل PCB، revision، برچسب VLASV-015T-4000، شکل سوکت‌ها، سریال و Parts Book
سایر ماشین‌های Toyota	تأیید نشده	بدون تطبیق مستند با برد نمونه سفارش داده نشود.

هشدار تطبیق: کدهای J9202-01000-0E، J9202-01000-0G و J9202-01000-0H در صفحه مرجع کنار هم آمده‌اند؛ این موضوع به‌تنهایی معادل‌بودن نسخه‌ها یا جایگزینی مستقیم را ثابت نمی‌کند. جایگزینی مستقیم تأیید نشده است.

شناسایی صحیح پیش از سفارش

کد اصلی را کامل بررسی کنید: J9202-01000-0G.
کدهای J9202-01000-0E و J9202-01000-0H را بدون تأیید مستند، معادل قطعی تلقی نکنید.
برچسب VLASV-015T-4000، revision، شماره سریال و هر کد چاپی دیگر را با نمونه تطبیق دهید.
تعداد و شکل کانکتورها، محل فیوزها، سوراخ‌های نصب و جهت قرارگیری برد را مقایسه کنید.

نشانه‌های نیاز به بررسی برد

بی‌نظمی در ارسال نخ تار، ناپایداری کشش، توقف‌های متناوب، خطای Let-Off، آثار سوختگی، تغییر رنگ فیوز یا سوکت، اکسیدشدگی و شل‌شدن اتصالات می‌تواند نیاز به بررسی این بخش را مطرح کند. این نشانه‌ها به‌تنهایی خرابی برد را ثابت نمی‌کنند؛ موتور، انکودر، سنسورها، کابل‌ها، تغذیه و تنظیمات کنترلر نیز باید بررسی شوند.

نکات نصب و ایمنی

پیش از بازکردن تابلو، برق و انرژی‌های ذخیره‌شده را طبق رویه سرویس ماشین ایزوله و تخلیه کنید.
برای جلوگیری از آسیب ESD از تجهیزات مناسب استفاده کنید و برد را از لبه‌ها بگیرید.
موقعیت و جهت سوکت‌ها را ثبت کنید و از جا زدن اجباری یا تغییر سیم‌کشی خودداری کنید.
پس از نصب، تست مرحله‌ای و jog را طبق manual و revision صحیح انجام دهید.

اطلاعات لازم برای استعلام

برای بررسی دقیق، عکس واضح از هر دو سمت برد، تصویر کدها و revision، برچسب VLASV-015T-4000، مدل کامل و شماره سریال ماشین، عکس سوکت‌ها و صفحه مربوط در Parts Book را ارسال کنید. لطفاً مشخص کنید استعلام برای یک عدد برد با کد J9202-01000-0G است.

پرسش‌های متداول

کد اصلی این برد کدام است؟

کد اصلی درج‌شده در عنوان صفحه J9202-01000-0G است و باید با کد چاپی و revision روی نمونه تطبیق داده شود.

آیا این برد برای Toyota JAT710 مناسب است؟

JAT710 در صفحه مرجع ذکر شده است، اما سازگاری مستقیم کد با مدل و revision مشخص باید با نمونه واقعی و Parts Book تأیید شود.

آیا کدهای 0E و 0H معادل کد 0G هستند؟

خیر، درج هر سه کد در صفحه به‌تنهایی معادل‌بودن یا جایگزینی مستقیم را ثابت نمی‌کند.

آیا مشخصات ولتاژ و نقشه مدار موجود است؟

برای این کد در منابع رسمی بررسی‌شده تأیید نشده است؛ از اعمال برق یا تعمیر بدون مستندات همان ماشین خودداری کنید.

فراتکس پارتس برای شناسایی دقیق بردهای ماشین‌آلات بافندگی، بررسی کد، عکس نمونه، برچسب، کانکتورها، مدل و شماره سریال ماشین را پیش از تأیید سفارش پیشنهاد می‌کند.

منابع رسمی برای زمینه ماشین: Toyota Industries — Weaving Machinery و Toyota Textile Machinery — JAT810 / JAT family. این منابع زمینه خانواده ماشین را توضیح می‌دهند و تأییدکننده جایگزینی مستقیم کد این برد نیستند.
