برد کلید و شستی Toyota با کد J9206-11120-0B

برد کلید و شستی Toyota با کد J9206-11120-0B

گارانتی اصالت و سلامت فیزیکی کالا

برای دريافت قيمت تماس بگیرید
    تلفن :

  • برد کلید و شستی Toyota با کد اصلی J9206-11120-0B و شناسه‌های درج‌شده J9206-11120-00 (LH) و J9206-10120-00 (RH). تصویر فقط یک نمونه را نشان می‌دهد؛ پیش از سفارش کد، جهت LH/RH، کانکتورها و revision را تطبیق دهید.

  • افزودن به علاقمندی
  • مقایسه کالا
  • اشتراک گذاری
  • پرینت صفحه

توضيحات و نقد و بررسی برد کلید و شستی Toyota با کد J9206-11120-0B


    برد کلید و شستی Toyota با کد J9206-11120-0B

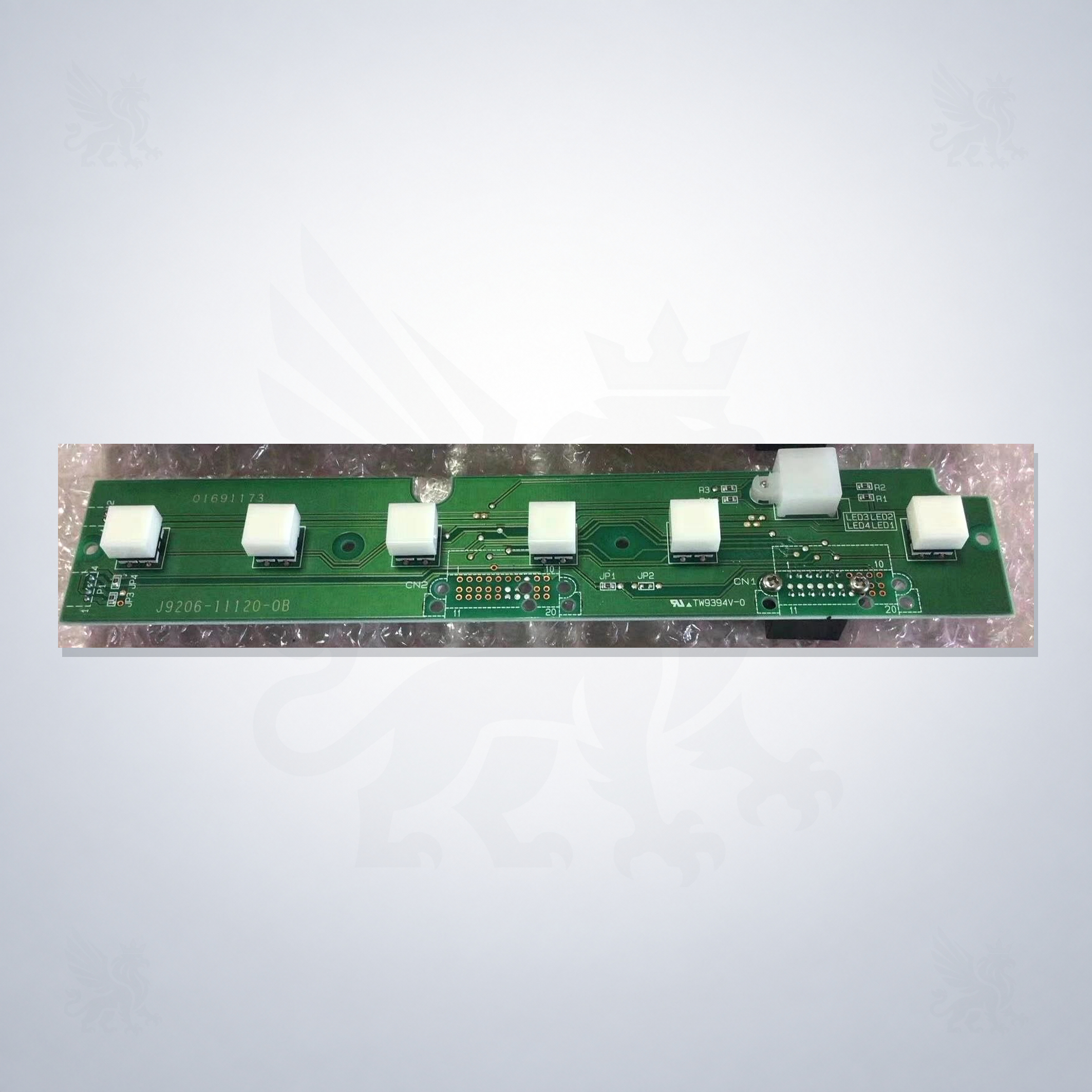

این قطعه یک برد کلید و شستی با آرایش چند کلید سفید، مسیرهای مدار چاپی و کانکتورهای روی برد است. کد J9206-11120-0B روی نمونه خوانا است و صفحه مرجع، دو شناسه J9206-11120-00 (LH) و J9206-10120-00 (RH) را نیز در عنوان آورده است. تصویر این صفحه عمداً فقط یک نمونه از قطعه را نشان می‌دهد. جایگزینی مستقیم تأیید نشده است.



نام فارسیبرد کلید و شستی Toyota با کد J9206-11120-0B
نام انگلیسیToyota Board Switch Button PCB J9206-11120-0B
کد قطعهJ9206-11120-0B / J9206-11120-00 (LH) / J9206-10120-00 (RH)
شناسه صفحه و نمونهکد J9206-11120-0B روی برد و در فیلد Model Number دیده می‌شود؛ شناسه‌های J9206-11120-00 (LH) و J9206-10120-00 (RH) در عنوان صفحه آمده‌اند. ارتباط یا جایگزینی بین آن‌ها مستقل تأیید نشده است.
نوع قطعهبرد سوئیچ/کلید پنل با شستی‌های مکانیکی، مسیرهای PCB و نقاط اتصال.
ماشین درج‌شدهماشین بافندگی Toyota؛ مدل دقیق در منابع بررسی‌شده برای این کد درج نشده است.
کارکرد عمومیدریافت فرمان‌های کلیدی پنل و انتقال آن‌ها از طریق مدار و کانکتورها؛ عملکرد دقیق هر شستی و ارتباط آن با کنترلر تأیید نشده است.
مشخصات فنی تأییدنشدهولتاژ، pinout، ابعاد، فاصله سوراخ‌های نصب، نوع کانکتور، revision و ترتیب عملکرد شستی‌ها از منبع رسمی اختصاصی تأیید نشده است.
وضعیت جایگزینیجایگزینی مستقیم تأیید نشده است؛ کد، جهت LH/RH، revision، قاب، کانکتورها و Parts Book باید تطبیق داده شوند.



برد کلید J9206-11120-0B چیست؟



این قطعه یک برد سوئیچ پنل برای دریافت فرمان‌های اپراتوری است و روی آن چند شستی سفید، مسیرهای سبز PCB، نقاط اتصال و کانکتورهای چندپین دیده می‌شود. کد J9206-11120-0B روی برد قابل مشاهده است. شناسه‌های J9206-11120-00 (LH) و J9206-10120-00 (RH) در عنوان صفحه مرجع آمده‌اند؛ این موضوع به‌تنهایی هم‌ارزی یا قابلیت جایگزینی را ثابت نمی‌کند.



نقش عمومی برد سوئیچ در ماشین بافندگی



بردهای سوئیچ معمولاً ورودی‌های فشاری اپراتور را به مدار کنترل منتقل می‌کنند؛ بااین‌حال، نقشه مدار، ترتیب کلیدها، ولتاژ کاری و مسیر ارتباطی این نمونه در منابع رسمی عمومی تأیید نشده است. Toyota Industries در معرفی رسمی خود ماشین‌های بافندگی را در حوزه تجهیزات نساجی معرفی می‌کند، اما آن صفحه برای این کد قطعه Parts Book یا pinout ارائه نمی‌دهد.



سازگاری و وضعیت تطبیق



شناسه یا خانوادهوضعیت اطلاعاتبررسی لازم
J9206-11120-0Bکد روی برد و در فیلد Model Number صفحه مرجع دیده می‌شود؛ تأیید رسمی عملکرد و مدل ماشین در دسترس نیست.عکس نمونه، revision، قاب و تمام کانکتورها
J9206-11120-00 (LH)در عنوان صفحه به‌عنوان شناسه LH آمده است؛ تطبیق با نمونه مستقل بررسی شود.جهت چپ، محل نصب و pinout
J9206-10120-00 (RH)در عنوان صفحه به‌عنوان شناسه RH آمده است؛ تطبیق با نمونه مستقل بررسی شود.جهت راست، محل نصب و pinout
سایر مدل‌های Toyotaتأیید نشدهبدون تطبیق مستند سفارش داده نشود.


هشدار تطبیق: شباهت ظاهری بردها و وجود کدهای LH/RH در عنوان صفحه، هم‌ارزی الکتریکی یا مکانیکی را ثابت نمی‌کند. جایگزینی مستقیم تأیید نشده است.


روش شناسایی صحیح



  • کد روی برد را عیناً بخوانید: J9206-11120-0B.
    •
  • اگر قطعه با کدهای J9206-11120-00 (LH) یا J9206-10120-00 (RH) معرفی شده است، جهت نصب را جداگانه تأیید کنید.
    •
  • آرایش شستی‌ها، طول و فرم PCB، محل سوراخ‌ها، کانکتورها و پایه‌های زیر برد را با نمونه مقایسه کنید.
    •
  • revision، شماره سریال ماشین و صفحه Parts Book را پیش از سفارش ثبت کنید.
    •
  • یکسان‌بودن ظاهر را به‌عنوان دلیل جایگزینی بین LH و RH در نظر نگیرید.
    •


نشانه‌های نیاز به بررسی برد سوئیچ



عمل‌نکردن یک یا چند شستی، ثبت‌نشدن فرمان، عملکرد متناوب، خطای ارتباط پنل یا آسیب فیزیکی به PCB می‌تواند نیاز به بررسی برد یا مدار اطراف آن را مطرح کند. این علائم به‌تنهایی خرابی برد را ثابت نمی‌کنند؛ تغذیه، کابل، کانکتور، فیوز و کنترلر نیز باید بررسی شوند.



نکات نصب و ایمنی



  • پیش از سرویس، ماشین را متوقف و برق و انرژی‌های ذخیره‌شده را طبق دستورالعمل ایمنی ایزوله کنید.
    •
  • پیش از جداکردن برد، جهت نصب، ترتیب پیچ‌ها و مسیر کابل‌ها را علامت‌گذاری و عکس‌برداری کنید.
    •
  • برای جلوگیری از آسیب ESD از مچ‌بند و سطح کار مناسب استفاده کنید و به مسیرهای PCB فشار وارد نکنید.
    •
  • کانکتورها را با جهت صحیح و بدون کشیدن سیم یا فشار جانبی جا بزنید؛ pinout یا ولتاژ را حدس نزنید.
    •
  • پس از نصب، هر شستی و وضعیت خطا را ابتدا در حالت ایمن و سپس طبق روش تست کارخانه بررسی کنید.
    •


اطلاعات لازم برای استعلام



برای بررسی دقیق، عکس واضح از روی برد و پشت برد، کد کامل، جهت LH/RH، تصویر همه کانکتورها، مدل و شماره سریال ماشین، revision، وضعیت خرابی و صفحه Parts Book را ارسال کنید.



پرسش‌های متداول


کد اصلی این برد چیست؟
کد J9206-11120-0B روی نمونه و در فیلد Model Number صفحه مرجع دیده می‌شود.

کدهای LH و RH چه هستند؟
در عنوان صفحه، J9206-11120-00 با برچسب LH و J9206-10120-00 با برچسب RH آمده‌اند؛ جهت نصب و قابلیت جایگزینی باید مستقل تأیید شود.

آیا این برد برای هر ماشین بافندگی Toyota مناسب است؟
خیر، مدل دقیق ماشین برای این کد در منابع بررسی‌شده مشخص نشده است. تطبیق کد، revision، قاب، کانکتورها و Parts Book ضروری است.

آیا عکس شامل چند قطعه است؟
خیر. طراحی تحویلی فقط یک نمونه از برد را نشان می‌دهد تا شناسایی قطعه واضح باشد؛ تصویر مرجع اولیه چند نمونه مشابه داشت.

فراتکس پارتس برای استعلام این برد، کد کامل، جهت LH/RH، عکس نمونه و کانکتورها، مدل و شماره سریال ماشین، revision و صفحه Parts Book را پیش از تأیید سفارش بررسی می‌کند.

منابع رسمی: Toyota Industries — Weaving Machinery. این منبع حوزه ماشین‌آلات بافندگی Toyota را معرفی می‌کند و تأییدکننده شماره فنی، pinout یا جایگزینی مستقیم کدهای حاضر نیست.
