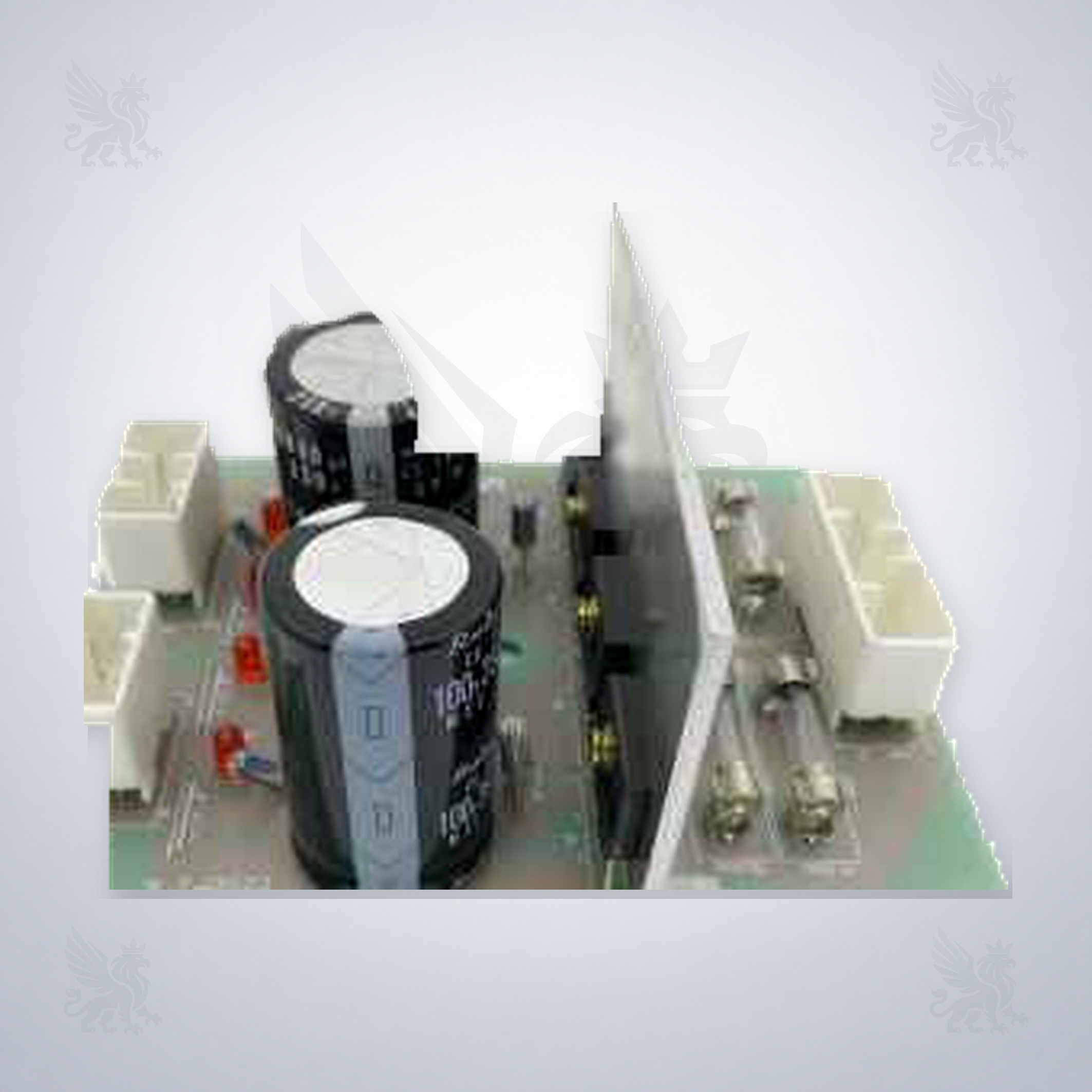

برد Power Box ماشین بافندگی Toyota با کد J9201-12010-0B این قطعه یک برد Power Box و منبع تغذیهی ماشین بافندگی با کد درجشدهی J9201-12010-0B است که در صفحهی مرجع برای Toyota JAT600 و Toyota JAT610 معرفی شده است. تصویر، یک برد تکی با دو خازن الکترولیتی بزرگ، فیوزهای شیشهای، LEDها، جداکنندهی فلزی، کانکتورهای سفید و ترمینالهای فلزی را نشان میدهد. منابع رسمی Toyota مدل JAT610 را در خانوادهی air-jet loom معرفی میکنند، اما تأیید رسمی کد حاضر، revision، pinout و جایگزینی آن از Parts Book اختصاصی Toyota پیدا نشد. جایگزینی مستقیم تأیید نشده است.
| نام فارسی | برد Power Box ماشین بافندگی Toyota با کد J9201-12010-0B |
|---|
| نام انگلیسی | Toyota Power Box Board J9201-12010-0B |
|---|
| کد فنی درجشده | J9201-12010-0B |
|---|
| نوع قطعه | برد Power Box / منبع تغذیهی ماشین بافندگی با اجزای الکترونیکی قابل مشاهده. |
|---|
| مدلهای درجشده | Toyota JAT600, Toyota JAT610 |
|---|
| جزئیات قابل مشاهده | برد سبزرنگ، دو خازن الکترولیتی بزرگ، فیوزهای شیشهای، LEDهای قرمز، جداکننده/هیتسینک فلزی، کانکتورهای سفید، ترمینالهای فلزی و سوراخهای نصب. |
|---|
| کارکرد عمومی | تأمین، تبدیل یا توزیع توان برای مدارهای الکتریکی ماشین در سطح عمومی؛ ولتاژ، جریان، خروجیها و pinout از مستندات اختصاصی این کد تأیید نشده است. |
|---|
| وضعیت تطبیق | مدلها و کد در اطلاعات مرجع درج شدهاند؛ تأیید OEM، revision و جایگزینی مستقیم باید با نمونه و Parts Book همان دستگاه انجام شود. جایگزینی مستقیم تأیید نشده است. |
|---|
برد Power Box J9201-12010-0B چیست؟
برد J9201-12010-0B در صفحهی مرجع بهعنوان برد Power Box برای ماشینهای Toyota JAT600 و Toyota JAT610 معرفی شده است. تصویر مرجع یک PCB تکی را نشان میدهد که روی آن دو خازن بزرگ، فیوزهای شیشهای، چراغهای LED، قطعات نصبشده، بخش فلزی عمودی، کانکتورها و ترمینالها دیده میشود. این ویژگیهای ظاهری برای شناسایی اولیه مفید هستند، اما بهتنهایی اصالت OEM یا مشخصات الکتریکی را اثبات نمیکنند.
نقش برد Power Box در ماشین بافندگی
برد Power Box در سطح عمومی توان را برای مدارهای کنترل، بردهای عملکردی و مصرفکنندههای ماشین آماده یا توزیع میکند. ارتباط واقعی آن با هر بخش به نقشهی برق، revision، کانکتورها، فیوزها و مشخصات همان دستگاه وابسته است. Toyota Industries مدل JAT610 را در خانوادهی ماشینهای بافندگی جت هوا معرفی میکند؛ این معرفی، شماره فنی یا pinout برد حاضر را تأیید نمیکند.
سازگاری با Toyota JAT600 و Toyota JAT610
| مدل یا خانواده | وضعیت اطلاعات | بررسی لازم |
|---|
| Toyota JAT600 | مدل در صفحهی مرجع همراه با کد برد درج شده است؛ تطبیق رسمی کد و revision مستقل پیدا نشد. | کد کامل، Parts Book، شماره سریال، نقشه برق، ولتاژها، pinout و کانکتورها |
| Toyota JAT610 | مدل در صفحهی مرجع درج شده و Toyota Industries وجود JAT610 air-jet loom را تأیید میکند؛ تطبیق رسمی کد و revision مستقل پیدا نشد. | کد کامل، Parts Book، شماره سریال، نقشه برق، ولتاژها، pinout و کانکتورها |
| سایر مدلهای Toyota | تأیید نشده | بدون تطبیق مستند کد و مدار سفارش داده نشود. |
| برد با کد یا revision متفاوت | قابل تعمیم نیست | چیدمان قطعات، فیوزها، کانکتورها، سوراخهای نصب و مشخصات ورودی/خروجی مقایسه شود. |
هشدار تطبیق: شباهت ظاهری برد یا مشترکبودن نام ماشین، یکسانبودن ولتاژ، جریان، فیوز، pinout، کانکتور، محل نصب یا firmware را ثابت نمیکند. جایگزینی مستقیم تأیید نشده است.
راهنمای شناسایی کد، revision و چیدمان برد
- کد کامل درجشده را عیناً ثبت کنید: J9201-12010-0B؛ حذف صفرها، خط تیره یا پسوند پایانی میتواند به برد متفاوت منجر شود.
- پلاک ماشین را بخوانید و مدل، شماره سریال و revision کنترلر یا تابلو را همراه با کد برد ثبت کنید.
- تعداد و جای فیوزها، ظرفیت درجشده روی فیوز، خازنها، LEDها، هیتسینک، ترمینالها، کانکتورها و سوراخهای نصب را با نمونه مقایسه کنید.
- از هر دو طرف برد، برچسبها، شمارههای چاپشده، کانکتورها و ترمینالها عکس نزدیک و خوانا تهیه کنید و ترتیب سیمها را قبل از جداسازی علامتگذاری نمایید.
- Parts Book و نقشهی برق مربوط به همان شماره سریال یا revision را مبنای نهایی سفارش قرار دهید؛ نام عمومی برد پاور جایگزین کد کامل نیست.
نشانههای نیاز به بررسی برد تغذیه
روشننشدن ماشین، قطعشدن چند بخش کنترل، افت یا ناپایداری تغذیه، سوختن فیوز، بوی سوختگی، تغییر رنگ PCB، داغشدن غیرعادی خازن یا خطای همزمان چند برد میتواند نیاز به بررسی منبع تغذیه، کابلها، کانکتورها، بارهای متصل و مدار حفاظتی را نشان دهد. این نشانهها بهتنهایی خرابی برد J9201-12010-0B را ثابت نمیکنند.
نکات نصب، نگهداری و ایمنی
- پیش از بازکردن تابلو، برق ورودی و انرژی ذخیرهشده در خازنها را طبق دستورالعمل ایمنی ایزوله و تخلیه کنید.
- برد تغذیه را فقط با ابزار اندازهگیری مناسب و توسط تکنسین متخصص بررسی کنید؛ بعد از قطع برق نیز احتمال وجود ولتاژ باقیمانده هست.
- کانکتورها و سیمها را قبل از جداسازی عکسبرداری و علامتگذاری کنید و به لبهی PCB، قطعات سنگین و پایهها فشار وارد نکنید.
- از ESD، رطوبت، گردوغبار رسانا و تماس برد با فلزات آزاد جلوگیری کنید و فیوز را فقط با مقدار تأییدشده در manual همان revision جایگزین نمایید.
- ولتاژ، جریان، pinout یا قطعهی جایگزین را حدس نزنید. پس از نصب، تست ایمن و مرحلهای انجام دهید و پیش از تولید، خروجیها را طبق نقشهی همان ماشین بررسی کنید.
اطلاعات لازم برای استعلام
برای بررسی دقیق، کد کامل J9201-12010-0B، عکس واضح از هر دو طرف برد، مدل و شماره سریال ماشین، revision برد یا کنترلر، تصویر همهی کانکتورها و ترمینالها، ظرفیت فیوزها، شرح خطا و صفحهی Parts Book یا نقشهی برق را ارسال کنید.
پرسشهای متداول
کد فنی این برد چیست؟کد کامل درجشده در اطلاعات مرجع J9201-12010-0B است. هنگام استعلام، کد را دقیقاً با همین قالب اعلام کنید.
این برد برای کدام ماشینها معرفی شده است؟در صفحهی مرجع، ماشینهای Toyota JAT600 و Toyota JAT610 ذکر شدهاند. سازگاری مستقیم با revision خاص باید با Parts Book و نمونهی واقعی تأیید شود.
آیا بردی با ظاهر مشابه قابل جایگزینی است؟خیر. کد کامل، revision، چیدمان فیوز و خازن، کانکتورها، سوراخهای نصب، pinout و مشخصات ورودی/خروجی باید مستند و یکسان باشند.
آیا سوختن فیوز به معنی خرابی همین برد است؟خیر. اتصال کوتاه در بارهای متصل، کابل، کانکتور یا مدار حفاظتی نیز میتواند علت باشد و پیش از تعویض باید بررسی شود.
فراتکس پارتس برای استعلام این برد، عکس دو طرف قطعه، کد کامل، مدل و شماره سریال ماشین، revision، تصویر کانکتورها و ترمینالها و صفحهی Parts Book یا نقشهی برق را پیش از تأیید سفارش بررسی میکند.
