برد اینورتر ماشین بافندگی Toyota با کدهای J9205-00301-0B و J9205-00300-0H

توضيحات و نقد و بررسی برد اینورتر ماشین بافندگی Toyota با کدهای J9205-00301-0B و J9205-00300-0H

برد اینورتر ماشین بافندگی Toyota با کدهای J9205-00301-0B و J9205-00300-0H

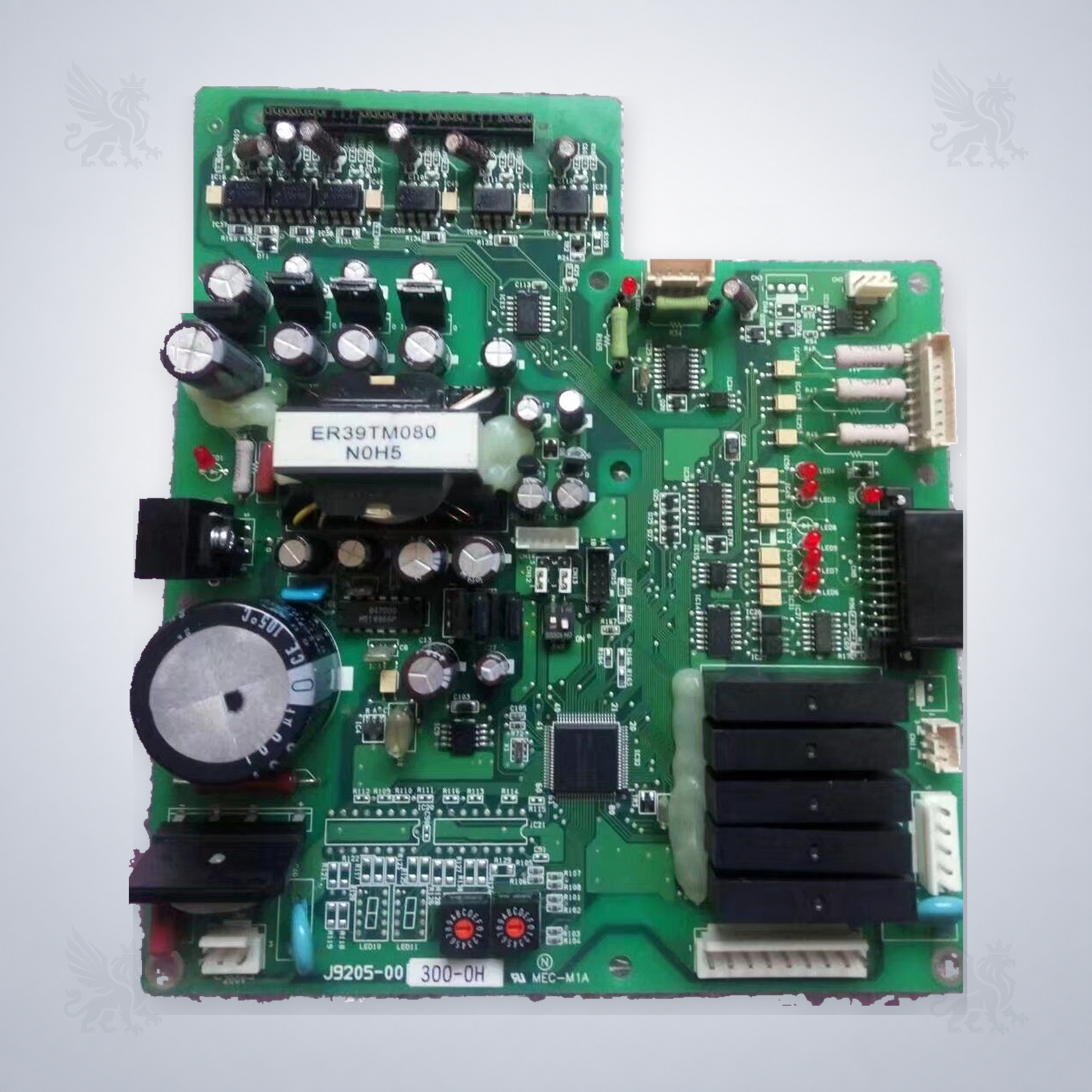

این قطعه یک برد Inverter برای ماشین‌های بافندگی Toyota است که در اطلاعات معرفی محصول با کدهای J9205-00301-0B و J9205-00300-0H و برای Toyota JAT610، Toyota JAT710 و Toyota JAT810 معرفی شده است. تصویر یک برد تکی با PCB سبزرنگ، ردیف قطعات بالایی، ترانس با برچسب قابل مشاهده، خازن‌ها، مقاومت‌ها، قطعات قدرت، هیت‌سینک مشکی، LEDها، تنظیم‌کننده‌های چرخشی، کانکتورهای چندپین و سوراخ‌های نصب را نشان می‌دهد. منابع رسمی Toyota خانواده‌ی air-jet loom و مدل‌های یادشده را تأیید می‌کنند، اما مشخصات دقیق این دو کد از Parts Book اختصاصی تأیید نشد. جایگزینی مستقیم تأیید نشده است.

نام فارسی	برد اینورتر ماشین بافندگی Toyota با کدهای J9205-00301-0B و J9205-00300-0H
نام انگلیسی	Toyota Inverter Board J9205-00301-0B / J9205-00300-0H
کدهای فنی درج‌شده	J9205-00301-0B / J9205-00300-0H
نوع قطعه	برد اینورتر و الکترونیک قدرت ماشین بافندگی با اجزای نصب‌شده‌ی قابل مشاهده.
مدل‌های معرفی‌شده	Toyota JAT610, Toyota JAT710, Toyota JAT810
جزئیات قابل مشاهده	یک PCB سبزرنگ، ترانس با برچسب ER39TM080 NOH5، خازن‌های الکترولیتی، مقاومت‌ها، قطعات قدرت، هیت‌سینک مشکی، کانکتورهای سفید و مشکی، LEDها، دو تنظیم‌کننده‌ی چرخشی قرمز و سوراخ‌های نصب.
کارکرد عمومی	برد اینورتر در سطح عمومی برای تبدیل یا کنترل توان و سیگنال‌های مرتبط با بخش‌های الکتریکی ماشین به‌کار می‌رود؛ وظیفه‌ی دقیق مدار، ورودی/خروجی، ولتاژ، جریان و pinout از مستندات اختصاصی این کد تأیید نشده است.
وضعیت تطبیق	دو کد و سه مدل در اطلاعات معرفی محصول درج شده‌اند؛ تأیید revision، کانکتورها و جایگزینی مستقیم باید با نمونه و Parts Book همان دستگاه انجام شود. جایگزینی مستقیم تأیید نشده است.

برد اینورتر J9205-00301-0B و J9205-00300-0H چیست؟

این برد در اطلاعات معرفی محصول به‌عنوان برد اینورتر ماشین بافندگی Toyota با دو کد J9205-00301-0B و J9205-00300-0H ارائه شده است. روی نمونه‌ی تصویری، نوشته‌ی چاپ‌شده‌ی نزدیک لبه‌ی پایین، ردیف قطعات بالایی، ترانس با برچسب ER39TM080 NOH5، خازن‌های بزرگ، قطعات قدرت، هیت‌سینک، LEDها، کانکتورها و دو تنظیم‌کننده‌ی چرخشی دیده می‌شود. این ویژگی‌ها برای شناسایی اولیه مفیدند، اما به‌تنهایی اصالت OEM، revision یا مشخصات الکتریکی را ثابت نمی‌کنند.

نقش برد اینورتر در ماشین بافندگی

برد اینورتر در سامانه‌های الکترونیکی ماشین می‌تواند در تبدیل، کنترل یا پایش توان و ارتباط با بخش‌های وابسته نقش داشته باشد. نقش واقعی این نمونه به نقشه‌ی برق، نوع بار، revision، کانکتورها و مشخصات همان دستگاه وابسته است. منابع رسمی Toyota مدل‌های JAT610، JAT710 و JAT810 را در خانواده‌ی ماشین‌های بافندگی جت هوا معرفی می‌کنند؛ این منابع وظیفه‌ی دقیق کد حاضر یا آرایش پایه‌های آن را تأیید نمی‌کنند.

سازگاری با Toyota JAT610، JAT710 و JAT810

مدل یا وضعیت	وضعیت اطلاعات	بررسی لازم
Toyota JAT610	مدل در اطلاعات معرفی محصول همراه با دو کد برد درج شده و Toyota Industries تولید JAT610 air-jet loom را تأیید می‌کند؛ تطبیق رسمی کد و revision مستقل پیدا نشد.	کد کامل، Parts Book، شماره سریال، نقشه برق، pinout، ولتاژها و کانکتورها
Toyota JAT710	مدل در اطلاعات معرفی محصول همراه با دو کد برد درج شده و Toyota Industries مدل JAT710 air-jet loom را تأیید می‌کند؛ تطبیق رسمی کد و revision مستقل پیدا نشد.	کد کامل، Parts Book، شماره سریال، نقشه برق، pinout، ولتاژها و کانکتورها
Toyota JAT810	مدل در اطلاعات معرفی محصول همراه با دو کد برد درج شده و Toyota Industries مدل JAT810 را در خانواده‌ی air-jet loom معرفی می‌کند؛ تطبیق رسمی کد و revision مستقل پیدا نشد.	کد کامل، Parts Book، شماره سریال، نقشه برق، pinout، ولتاژها و کانکتورها
سایر مدل‌های Toyota	تأیید نشده	بدون تطبیق مستند کد و مدار سفارش داده نشود.
برد با کد یا revision متفاوت	قابل تعمیم نیست	چیدمان قطعات قدرت، ترانس، هیت‌سینک، LEDها، کانکتورها، سوراخ‌های نصب و مشخصات مدار مقایسه شود.

هشدار تطبیق: ذکرشدن چند مدل در یک معرفی، یکسان‌بودن ولتاژ، جریان، firmware، pinout، کانکتور، محل نصب یا عملکرد را ثابت نمی‌کند. جایگزینی مستقیم تأیید نشده است.

راهنمای شناسایی کد، revision و اتصالات

کدهای کامل را عیناً ثبت کنید: J9205-00301-0B و J9205-00300-0H؛ حذف صفرها، خط تیره یا پسوند می‌تواند به برد متفاوت منجر شود.
پلاک ماشین، مدل، شماره سریال و revision کنترلر یا تابلو را همراه با کد برد ثبت کنید.
ترانس، ردیف قطعات بالایی، تعداد و محل خازن‌ها، مقاومت‌ها، قطعات قدرت، هیت‌سینک، LEDها، تنظیم‌کننده‌های قرمز، کانکتورها و سوراخ‌های نصب را با نمونه مقایسه کنید.
از هر دو طرف برد، نوشته‌های چاپ‌شده، برچسب‌ها، کانکتورها و ترمینال‌ها عکس نزدیک و خوانا تهیه و ترتیب سیم‌ها را پیش از جداسازی علامت‌گذاری کنید.
جهت نصب و شماره‌ی کانکتورها را با manual و نقشه‌ی همان revision تطبیق دهید؛ نام عمومی inverter جایگزین کد کامل نیست.

نشانه‌های نیاز به بررسی برد

خطای راه‌اندازی، قطع یا ناپایداری عملکرد بخش وابسته، سوختن فیوز، بوی سوختگی، تغییر رنگ PCB، داغ‌شدن غیرعادی قطعات، صدای غیرعادی یا شل‌شدن کانکتورها می‌تواند نیاز به بررسی برد، کابل‌ها، اتصالات، تغذیه و بارهای متصل را نشان دهد. این نشانه‌ها به‌تنهایی خرابی بردهای J9205-00301-0B یا J9205-00300-0H را ثابت نمی‌کنند.

نکات نصب، نگهداری و ایمنی

پیش از بازکردن تابلو، برق ورودی و انرژی ذخیره‌شده در خازن‌ها را طبق دستورالعمل ایمنی ایزوله و تخلیه کنید.
برد را با ابزار اندازه‌گیری مناسب و توسط تکنسین متخصص بررسی کنید؛ پس از قطع برق نیز امکان وجود ولتاژ باقی‌مانده هست.
کانکتورها و سیم‌ها را قبل از جداسازی عکس‌برداری و علامت‌گذاری کنید و به لبه‌ی PCB، پایه‌ها و قطعات قدرت فشار وارد نکنید.
از ESD، رطوبت، گردوغبار رسانا و تماس برد با فلزات آزاد جلوگیری کنید و قطعات حفاظتی را فقط مطابق manual همان revision جایگزین نمایید.
ولتاژ، جریان، pinout یا قطعه‌ی جایگزین را حدس نزنید. پس از نصب، تست ایمن و مرحله‌ای و سپس slow-jog یا hand-cycle را پیش از تولید انجام دهید.

اطلاعات لازم برای استعلام

برای بررسی دقیق، کد کامل، عکس واضح از هر دو طرف برد، مدل و شماره سریال ماشین از میان JAT610، JAT710 یا JAT810، revision برد یا کنترلر، تصویر همه‌ی کانکتورها و ترمینال‌ها، شرح خطا و صفحه‌ی Parts Book یا نقشه‌ی برق را ارسال کنید.

پرسش‌های متداول

کدهای فنی این برد چیست؟

دو کد درج‌شده در اطلاعات معرفی محصول J9205-00301-0B و J9205-00300-0H هستند. هر دو کد را هنگام استعلام اعلام کنید.

این برد برای کدام ماشین‌ها معرفی شده است؟

در اطلاعات معرفی محصول، ماشین‌های Toyota JAT610، Toyota JAT710 و Toyota JAT810 ذکر شده‌اند. سازگاری مستقیم با revision خاص باید با Parts Book و نمونه‌ی واقعی تأیید شود.

آیا بردی با ظاهر مشابه قابل جایگزینی است؟

خیر. کد کامل، revision، چیدمان قطعات، کانکتورها، سوراخ‌های نصب، pinout و مشخصات ورودی/خروجی باید مستند و یکسان باشند.

آیا خطای ماشین به‌تنهایی خرابی برد را ثابت می‌کند؟

خیر. کابل، کانکتور، تغذیه، بار متصل، تنظیمات کنترلر یا مدار حفاظتی نیز می‌توانند علت باشند و باید پیش از تعویض بررسی شوند.

فراتکس پارتس برای استعلام این برد، عکس دو طرف قطعه، هر دو کد کامل، مدل و شماره سریال ماشین، revision، تصویر کانکتورها و ترمینال‌ها و صفحه‌ی Parts Book یا نقشه‌ی برق را پیش از تأیید سفارش بررسی می‌کند.

منابع رسمی: Toyota Industries — Weaving Machinery، Toyota Industries — JAT610 Air Jet Loom، Toyota Industries — Textile Machinery Report و Toyota Textile Machinery — JAT810. این منابع، خانواده‌ی ماشین‌های بافندگی جت هوا و مدل‌های JAT610، JAT710 و JAT810 را تأیید می‌کنند؛ تأییدکننده‌ی شماره فنی، revision، pinout یا جایگزینی مستقیم کد حاضر نیستند.
