برد EDP اینورتر ماشین بافندگی Toyota با کدهای J9204-21000-0A/0B، J9204-22000-0A/0B و J9204-23000-00

توضيحات و نقد و بررسی برد EDP اینورتر ماشین بافندگی Toyota با کدهای J9204-21000-0A/0B، J9204-22000-0A/0B و J9204-23000-00

برد EDP اینورتر ماشین بافندگی Toyota با کدهای J9204-21000-0A/0B، J9204-22000-0A/0B و J9204-23000-00

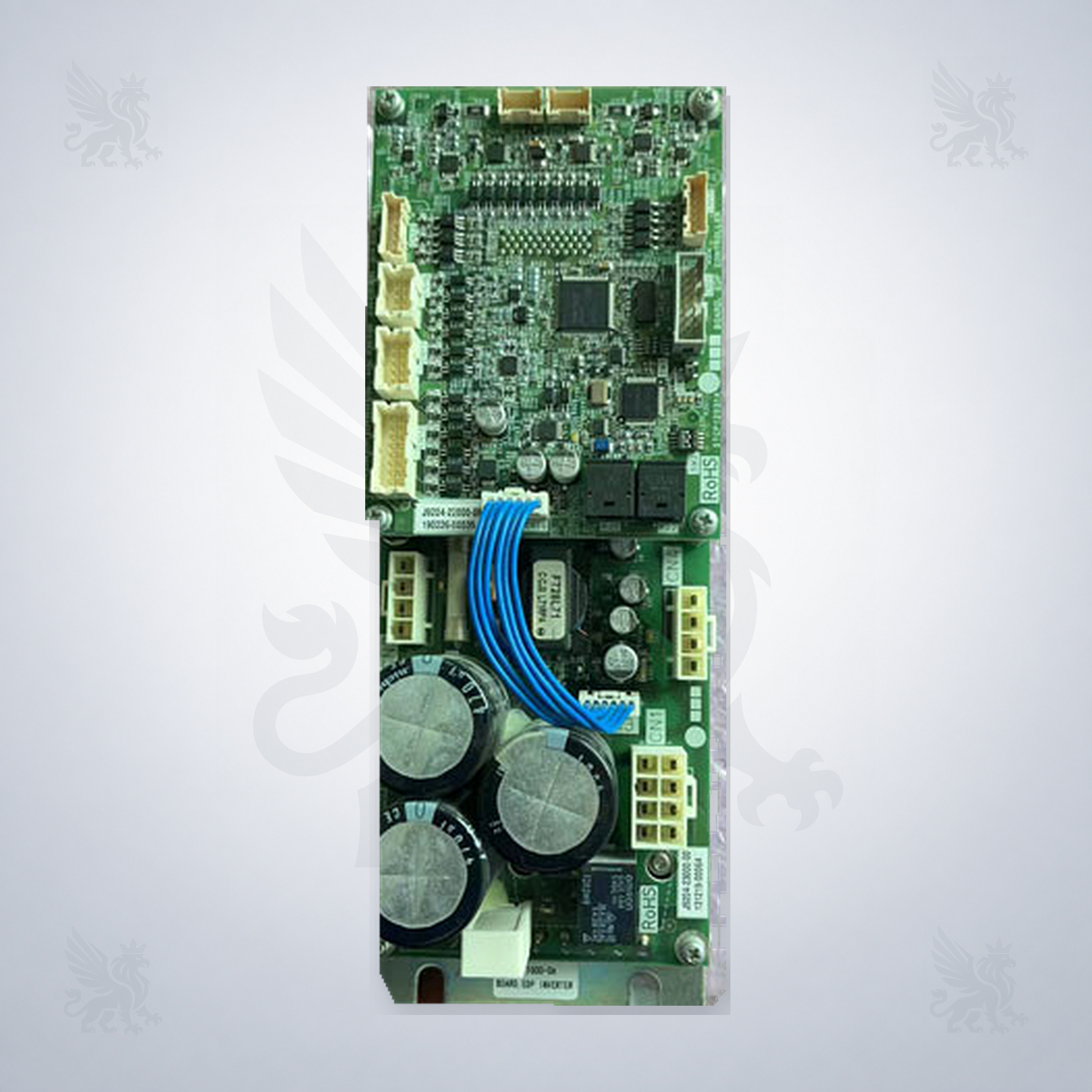

این قطعه یک برد EDP Inverter برای ماشین بافندگی Toyota است که در اطلاعات معرفی محصول با کدهای پایه‌ی J9204-21000، J9204-22000 و J9204-23000 و برای Toyota JAT710 معرفی شده است. کدهای کامل درج‌شده شامل J9204-21000-0B، J9204-22000-0A، J9204-21000-0A، J9204-22000-0B و J9204-23000-00 هستند. تصویر یک نمونه‌ی تکی از مجموعه‌ی عمودی برد را با PCB سبزرنگ، دو بخش الکترونیکی، کابل‌های آبی، خازن‌های بزرگ، کانکتورهای متعدد، قطعات قدرت، پیچ‌های نصب و پایه‌ی فلزی نشان می‌دهد. مشخصات مدار، revision و جایگزینی مستقیم از Parts Book اختصاصی تأیید نشد. جایگزینی مستقیم تأیید نشده است.

نام فارسی	برد EDP اینورتر ماشین بافندگی Toyota با کدهای J9204-21000-0A/0B، J9204-22000-0A/0B و J9204-23000-00
نام انگلیسی	Toyota EDP Inverter Board J9204-21000-0A/0B, J9204-22000-0A/0B, J9204-23000-00
کدهای فنی کامل	J9204-21000-0B / J9204-22000-0A / J9204-21000-0A / J9204-22000-0B / J9204-23000-00
نوع قطعه	برد EDP اینورتر و الکترونیک قدرت ماشین بافندگی، به‌صورت مجموعه‌ی عمودی با اجزای نصب‌شده‌ی قابل مشاهده.
مدل معرفی‌شده	Toyota JAT710
جزئیات قابل مشاهده	PCB سبزرنگ، بخش کنترل و بخش قدرت، کابل‌های آبی، کانکتورهای سفید، خازن‌های الکترولیتی بزرگ، رله‌ها و قطعات قدرت، پیچ‌های نصب، پایه‌ی فلزی و نوشته‌های چاپ‌شده‌ی روی برد.
کارکرد عمومی	برد EDP اینورتر در سطح عمومی برای تبدیل یا کنترل توان و سیگنال‌های بخش الکتریکی ماشین به‌کار می‌رود؛ وظیفه‌ی دقیق مدار، ورودی/خروجی، ولتاژ، جریان و pinout این کد تأیید نشده است.
وضعیت تطبیق	JAT710 و خانواده‌ی کد در اطلاعات معرفی محصول درج شده‌اند؛ تطبیق variant، revision، کانکتورها و جایگزینی مستقیم باید با نمونه و Parts Book همان دستگاه انجام شود. جایگزینی مستقیم تأیید نشده است.

برد EDP اینورتر J9204 چیست؟

این مجموعه در اطلاعات معرفی محصول به‌عنوان BOARD EDP INVERTER برای ماشین بافندگی Toyota JAT710 ارائه شده است. صفحه دو گروه کد کامل را نشان می‌دهد: J9204-21000-0B با J9204-22000-0A و گروه J9204-21000-0A، J9204-22000-0B و J9204-23000-00. تصویر خروجی فقط یک نمونه‌ی کامل از برد را نمایش می‌دهد. ساختار ظاهری شامل بخش کنترل بالایی، بخش قدرت پایینی، کابل‌های آبی، خازن‌ها، کانکتورها و پایه‌ی فلزی است؛ ظاهر به‌تنهایی تطبیق variant یا مشخصات الکتریکی را ثابت نمی‌کند.

نقش برد EDP اینورتر در ماشین بافندگی

بردهای اینورتر در سامانه‌های الکترونیکی ماشین می‌توانند برای تبدیل، کنترل یا پایش توان و ارتباط با بخش‌های وابسته استفاده شوند. عملکرد واقعی این مجموعه به نقشه‌ی برق، نوع بار، firmware، revision، ترتیب کابل‌ها و کانکتورهای همان JAT710 وابسته است. منابع رسمی Toyota، JAT710 را در خانواده‌ی ماشین‌های بافندگی جت هوا معرفی می‌کنند، اما وظیفه‌ی دقیق این کد و pinout آن را تأیید نمی‌کنند.

گروه‌های کد و وضعیت تطبیق

گروه کد	اطلاعات ثبت‌شده	پیش از سفارش
J9204-21000-0B / J9204-22000-0A	این ترکیب در توضیحات معرفی محصول درج شده است.	هر دو کد، revision، آرایش برد، کانکتورها و جهت نصب با نمونه‌ی دستگاه مقایسه شود.
J9204-21000-0A / J9204-22000-0B / J9204-23000-00	این ترکیب نیز در توضیحات معرفی محصول درج شده است.	هر سه کد، revision، آرایش قطعات قدرت، خازن‌ها، کابل‌های آبی و کانکتورها با نمونه‌ی واقعی تطبیق شود.
Toyota JAT710	مدل در اطلاعات معرفی محصول ذکر شده و Toyota Industries تولید JAT710 air-jet loom را تأیید می‌کند.	شماره سریال ماشین، Parts Book، کد کامل، variant و مشخصات تابلو کنترل بررسی شود.
سایر مدل‌ها یا برد با کد متفاوت	تأیید نشده	بدون تطبیق مستند کد، revision و مدار سفارش داده نشود.

هشدار تطبیق: اشتراک خانواده‌ی کد یا مدل JAT710، یکسان‌بودن variant، ولتاژ، جریان، firmware، pinout، کانکتور، محل نصب یا عملکرد را ثابت نمی‌کند. جایگزینی مستقیم تأیید نشده است.

راهنمای شناسایی کد و revision

کد روی برد و سفارش را عیناً ثبت کنید و پسوندهای 0A، 0B و 00 را حذف نکنید.
پلاک ماشین، مدل JAT710، شماره سریال، revision کنترلر و شماره‌ی تابلو را همراه با کد ارسال کنید.
تعداد و محل خازن‌های بزرگ، بخش بالایی کنترل، بخش پایینی قدرت، رله‌ها، کابل‌های آبی، کانکتورها، پیچ‌های نصب و پایه‌ی فلزی با نمونه مقایسه شود.
از دو طرف برد، برچسب‌ها و نوشته‌های چاپ‌شده عکس نزدیک و خوانا بگیرید و ترتیب تمام سیم‌ها و کانکتورها را پیش از جداسازی علامت‌گذاری کنید.
جهت نصب، محل سوراخ‌ها و اتصال برد بالایی و پایینی را با manual و Parts Book همان revision بررسی کنید.

نشانه‌های نیاز به بررسی برد

خطای راه‌اندازی، قطع یا ناپایداری عملکرد، سوختن فیوز، بوی سوختگی، تغییر رنگ PCB، داغ‌شدن غیرعادی خازن‌ها یا قطعات قدرت، شل‌شدن کانکتورها و آسیب کابل می‌تواند نیاز به بررسی این مجموعه را نشان دهد. این نشانه‌ها به‌تنهایی خرابی برد EDP اینورتر را ثابت نمی‌کنند و تغذیه، بار متصل، کابل، کنترلر و مدار حفاظتی نیز باید بررسی شوند.

نکات نصب، نگهداری و ایمنی

پیش از بازکردن تابلو، برق ورودی و انرژی ذخیره‌شده در خازن‌ها را طبق دستورالعمل ایمنی ایزوله و تخلیه کنید.
برد را فقط توسط تکنسین متخصص و با ابزار اندازه‌گیری مناسب بررسی کنید؛ پس از قطع برق نیز امکان وجود ولتاژ باقی‌مانده هست.
کانکتورها و کابل‌های آبی را قبل از جداسازی عکاسی و شماره‌گذاری کنید و از کشیدن سیم یا فشار به پایه‌های PCB خودداری نمایید.
برد را در برابر ESD، رطوبت، گردوغبار رسانا و ضربه محافظت کنید و مقادیر ولتاژ یا جریان را از روی ظاهر قطعات حدس نزنید.
پس از نصب، تست ایمن و مرحله‌ای و سپس slow-jog یا hand-cycle را پیش از بازگشت به تولید انجام دهید.

اطلاعات لازم برای استعلام

برای بررسی دقیق، کد کامل و گروه variant، عکس واضح از هر دو طرف برد، مدل و شماره سریال Toyota JAT710، revision برد یا کنترلر، تصویر همه‌ی کانکتورها و کابل‌ها، شرح خطا و صفحه‌ی Parts Book یا نقشه‌ی برق را ارسال کنید.

پرسش‌های متداول

کدهای کامل این برد چیست؟

کدهای درج‌شده شامل J9204-21000-0B، J9204-22000-0A، J9204-21000-0A، J9204-22000-0B و J9204-23000-00 هستند. گروه کد موجود روی نمونه را هنگام استعلام اعلام کنید.

این برد برای کدام ماشین معرفی شده است؟

در اطلاعات معرفی محصول، Toyota JAT710 ذکر شده است. سازگاری مستقیم با variant و revision خاص باید با Parts Book و برد موجود روی همان ماشین تأیید شود.

آیا کد پایه بدون پسوند برای سفارش کافی است؟

خیر. پسوندهای 0A، 0B و 00 و ترکیب کدهای هر گروه باید با نمونه‌ی واقعی، revision و Parts Book تطبیق داده شوند.

آیا خطای ماشین خرابی برد را قطعی می‌کند؟

خیر. تغذیه، فیوز، کابل‌های آبی، کانکتورها، بار متصل، کنترلر و مدار حفاظتی نیز می‌توانند علت باشند و باید پیش از تعویض بررسی شوند.

فراتکس پارتس برای استعلام این برد، گروه کد کامل، عکس دو طرف قطعه، مدل و شماره سریال ماشین، revision، تصویر کانکتورها و کابل‌ها و صفحه‌ی Parts Book یا نقشه‌ی برق را پیش از تأیید سفارش بررسی می‌کند.

منابع رسمی: Toyota Industries — Weaving Machinery، Toyota Industries — JAT710 Air-Jet Loom و Toyota Textile Machinery — JAT810. این منابع خانواده‌ی ماشین‌های بافندگی جت هوا و جایگاه JAT710 را تأیید می‌کنند؛ تأییدکننده‌ی شماره فنی، variant، revision، pinout یا جایگزینی مستقیم کدهای حاضر نیستند.
