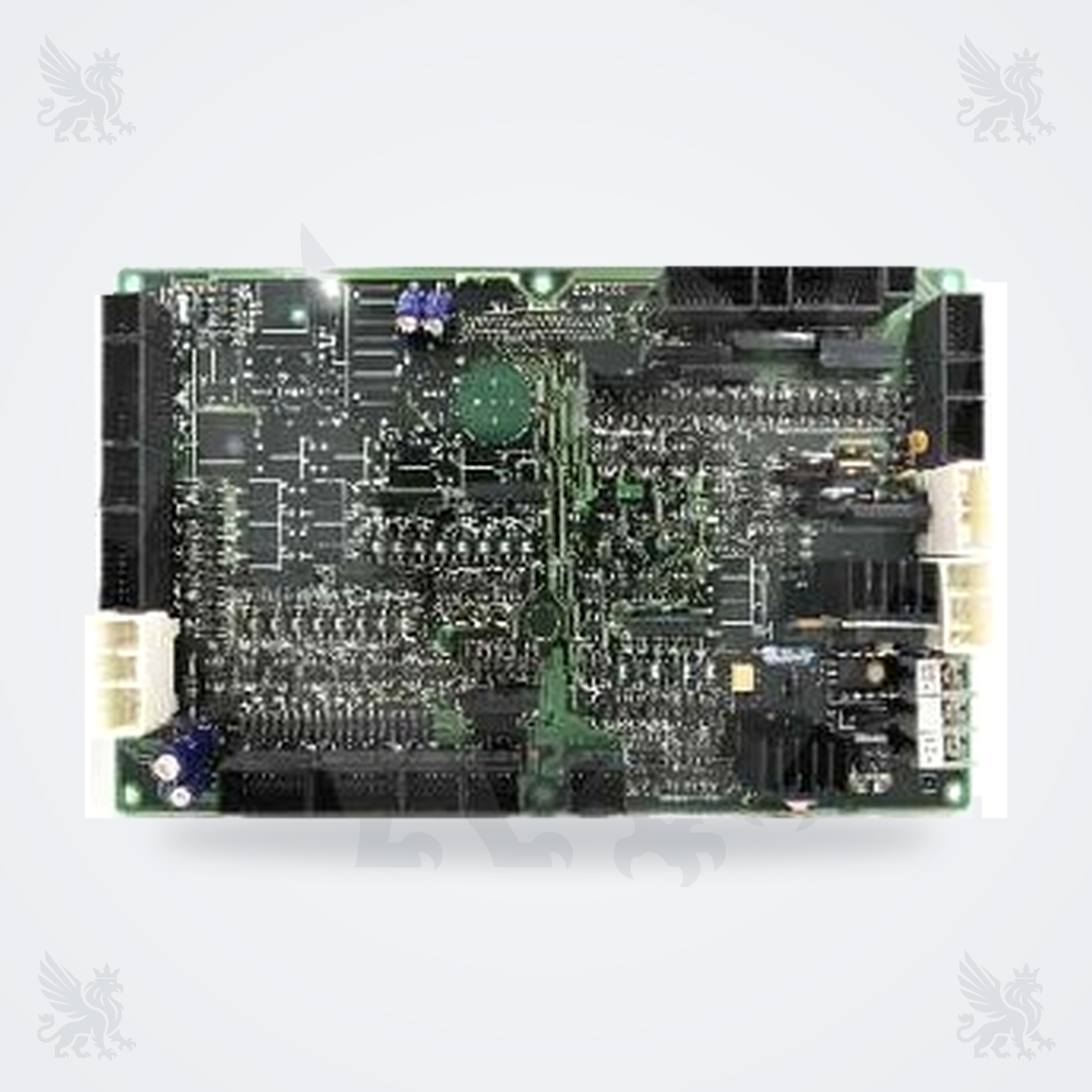

برد اصلی دوبی J9201-22010-00 C2

برد اصلی دوبی J9201-22010-00 C2

گارانتی اصالت و سلامت فیزیکی کالا

برای دريافت قيمت تماس بگیرید
    تلفن :

  • برد اصلی دوبی با کد J9201-22010-00 C2، یک برد الکترونیکی مرتبط با واحد کنترل دوبی در ماشین‌های بافندگی Toyota است. صفحه منبع مدل‌های JAT610 و JAT710 را ذکر می‌کند؛ پیش از سفارش، کد کامل، ریویژن C2، فرم برد و چیدمان کانکتورها را با فراتکس پارتس تطبیق دهید.

  • افزودن به علاقمندی
  • مقایسه کالا
  • اشتراک گذاری
  • پرینت صفحه

توضيحات و نقد و بررسی برد اصلی دوبی J9201-22010-00 C2


    برد اصلی دوبی J9201-22010-00 C2
    این قطعه در منبع محصول به‌عنوان برد اصلی واحد دوبی / I/01 برای ارتباط و کنترل الکترونیکی این واحد معرفی شده است. پیش از سفارش، کد کامل، ریویژن C2، شکل برد و چیدمان کانکتورها را تطبیق دهید؛ جایگزینی مستقیم برای Toyota JAT610 و Toyota JAT710 در مستندات عمومی OEM تأیید نشده است.


مشخصهمقدار
نام فارسیبرد اصلی دوبی J9201-22010-00 C2
نام انگلیسیDobby Main Board I/01 J9201-22010-00 C2
کد کاملJ9201-22010-00 C2
کد پایهJ9201-22010-00؛ ریویژن C2 باید حفظ شود.
نوع قطعهبرد الکترونیکی اصلی واحد دوبی / I/01
ماشین ذکرشده در منبعToyota JAT610 و Toyota JAT710؛ نیازمند تطبیق نهایی
کارکرد عمومیارتباط و کنترل الکترونیکی مرتبط با واحد دوبی؛ جزئیات ترمینال‌ها باید از مستندات همان ماشین تعیین شود.
معیار سفارشکد کامل، C2، فرم و سوراخ‌کاری برد، نوع و جای کانکتورها، شماره سریال ماشین و Parts Book



برد اصلی دوبی J9201-22010-00 C2 چیست؟



J9201-22010-00 C2 در صفحه محصول ارسالی با عنوان Dobby Main Board I/01 معرفی شده است. بر اساس همین شناسه، قطعه یک برد الکترونیکی مرتبط با واحد دوبی ماشین بافندگی است؛ اما وظیفه دقیق هر ورودی، خروجی و کانکتور بدون Parts Book یا شماتیک متناظر با ریویژن C2 قابل انتشار نیست.



نقش برد در سامانه ماشین



بردهای کنترل دوبی معمولاً در زنجیره فرمان، پایش وضعیت و ارتباط با اجزای کنترلی واحد بافندگی قرار می‌گیرند. برای این کد خاص، اتصال دقیق به برد CPU، بردهای I/O، کابل‌کشی و منبع تغذیه باید با نقشه همان ماشین بررسی شود. تعویض برد بدون بررسی کابل‌ها، تغذیه و کانکتورهای مجاور می‌تواند عیب را تکرار کند یا به قطعه سالم آسیب بزند.



سازگاری و وضعیت تأیید



مدلوضعیتبررسی پیش از سفارش
Toyota JAT610در منبع محصول ذکر شده؛ جایگزینی مستقیم تأیید نشده است.کد کامل، C2، تصویر برچسب، فرم برد و شماره سریال
Toyota JAT710در منبع محصول ذکر شده؛ جایگزینی مستقیم تأیید نشده است.Parts Book، چیدمان کانکتورها و نسخه کنترل ماشین


منابع رسمی Toyota Industries رابطه محصولی JAT610 و JAT710 را در خانواده ماشین‌های air-jet نشان می‌دهند، اما کد کامل J9201-22010-00 C2 در مستندات عمومی OEM بررسی‌شده برای تأیید قطعی این دو مدل پیدا نشد. نتیجه عملی: جایگزینی مستقیم تأیید نشده است.



چطور کد و ریویژن درست را شناسایی کنیم؟


  • کد را به‌صورت کامل، شامل J9201-22010-00 و پسوند C2، از روی برچسب یا PCB ثبت کنید.
  • فرم برد، محل سوراخ‌ها، تعداد و نوع کانکتورها و جهت نصب را با برد موجود مقایسه کنید.
  • مدل دقیق JAT610 یا JAT710، شماره سریال ماشین و صفحه Parts Book را ارائه دهید؛ نام خانواده به‌تنهایی برای اثبات تعویض‌پذیری کافی نیست.
  • اگر کد پایه یکسان ولی ریویژن متفاوت است، تا زمان تأیید سازگاری الکتریکی و مکانیکی آن را جایگزین مستقیم فرض نکنید.


نشانه‌هایی که بررسی برد را ضروری می‌کند



توقف‌های تکراری مرتبط با دوبی، از دست رفتن فرمان، خطای ارتباطی یا رفتار ناپایدار می‌تواند دلیل بررسی برد باشد؛ این علائم به‌تنهایی خرابی PCB را ثابت نمی‌کنند. پیش از تعویض، تغذیه، فیوزها، اتصال زمین، کابل‌ها، پین‌های کانکتور، رطوبت و اجزای کنترلی مجاور را بررسی و سوابق خطا را ثبت کنید.



راهنمای نصب، نگهداری و ایمنی


  • پیش از باز کردن محفظه کنترل، ماشین را متوقف و همه منابع انرژی را طبق روش قفل‌گذاری و برچسب‌گذاری کارخانه ایزوله کنید؛ باقی‌ماندن ولتاژ در مدارهای الکتریکی را در نظر بگیرید.
  • برای جلوگیری از تخلیه الکترواستاتیک از روش و تجهیزات ESD مناسب استفاده کنید و برد را فقط از لبه‌ها بگیرید.
  • جهت نصب، فاصله‌دهنده‌ها، بست‌ها و ترتیب کابل‌ها را ثبت کنید؛ برد را با فشار، خم‌کاری یا سوراخ‌کاری اصلاح نکنید.
  • پس از نصب، پیش از تولید، بازرسی اتصالات و سپس hand-cycle یا slow-jog کنترل‌شده انجام دهید و مقادیر تنظیمی را فقط از manual همان ماشین بردارید.


اطلاعات لازم برای استعلام از فراتکس پارتس



برای بررسی موجودی و تطبیق فنی، عکس واضح از هر دو طرف برد، برچسب و کد کامل، مدل و شماره سریال ماشین، عکس کانکتورها و در صورت امکان صفحه Parts Book یا کد برد قبلی را برای فراتکس پارتس ارسال کنید. این اطلاعات از ارسال نسخه‌ای با فرم یا ریویژن نادرست جلوگیری می‌کند.



پرسش‌های متداول


آیا J9201-22010-00 C2 برای JAT610 قطعی است؟

در صفحه محصول JAT610 ذکر شده است، اما تأیید رسمی کد و ریویژن در مستندات عمومی OEM پیدا نشد؛ بنابراین تطبیق نهایی باید با Parts Book و برد موجود انجام شود.


آیا JAT710 و JAT610 از همین برد به‌صورت مشترک استفاده می‌کنند؟

منبع محصول هر دو مدل را ذکر می‌کند، ولی اشتراک مدل به‌تنهایی تعویض‌پذیری را ثابت نمی‌کند. کد کامل، C2، کانکتورها و شماره سریال را پیش از سفارش مقایسه کنید.


آیا می‌توان فقط بر اساس علائم خطا برد را تعویض کرد؟

خیر. علائم می‌تواند از تغذیه، کابل، کانکتور یا ماژول مجاور نیز ناشی شود. عیب‌یابی ریشه‌ای و بررسی اجزای مرتبط پیش از تعویض ضروری است.


برای استعلام این برد چه چیزی ارسال کنم؟

عکس خوانا از برچسب و هر دو طرف برد، کد کامل J9201-22010-00 C2، مدل و سریال ماشین و تصویر کانکتورها را ارسال کنید.



درخواست خرید و تطبیق فنی


برای دریافت راهنمایی و استعلام، عکس برد، کد کامل، مدل ماشین و شماره سریال را برای فراتکس پارتس بفرستید تا ریویژن، فرم برد و کانکتورها پیش از سفارش بررسی شود.
