برد پنل عملکرد Toyota JAT710

برد پنل عملکرد Toyota JAT710 چیست؟

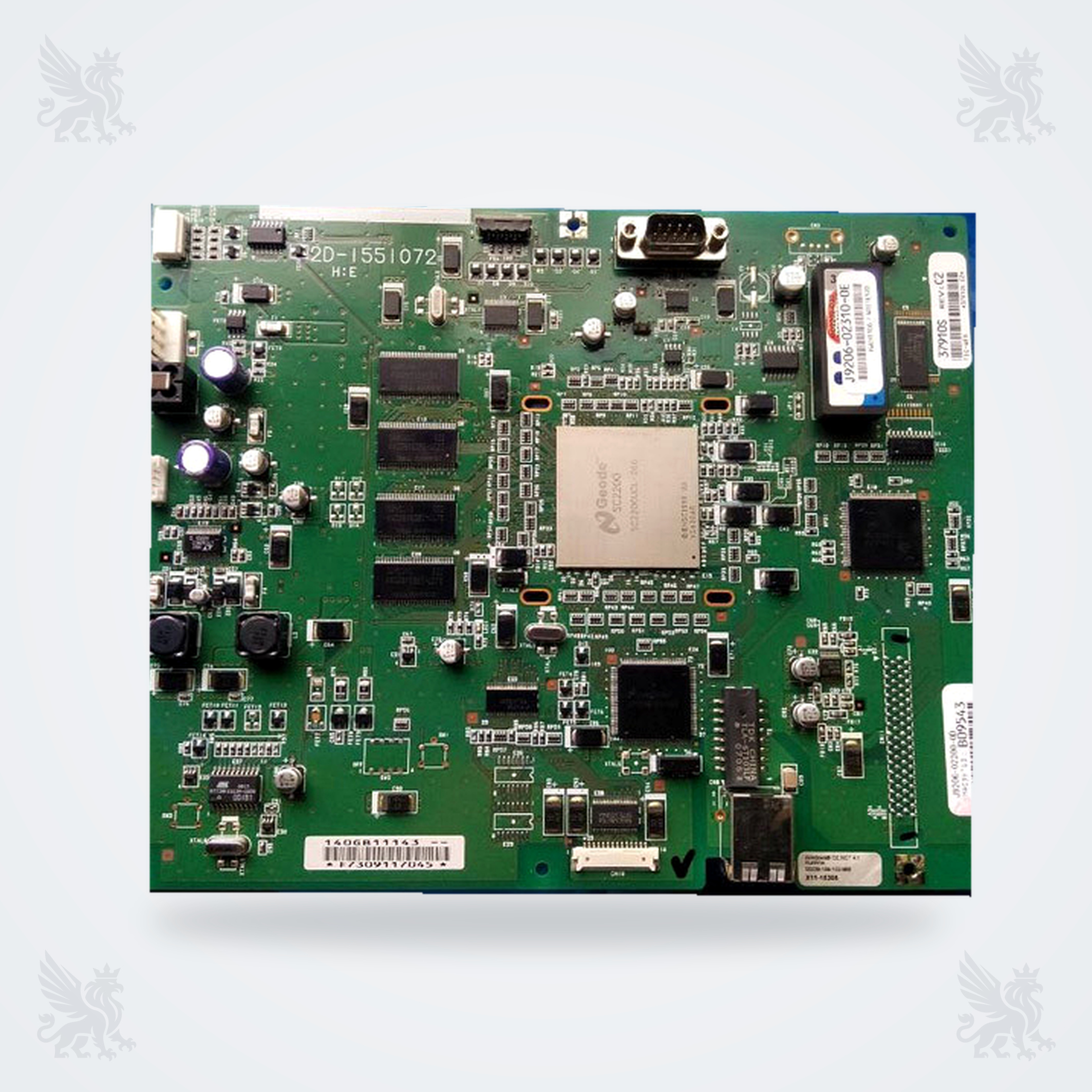

صفحه محصول ارسالی چهار شناسه 9206-02200-00، 9206-02200-0B، 9206-02200-0D و 9206-02400-0D را برای FUNCTION PANEL BOARD در Toyota JAT710 معرفی می‌کند و شماره مدل 64150-02000-00 را در جزئیات نشان می‌دهد. تصویر یک PCB سبز با تراشه‌ها، کانکتورها و برچسب‌های سفید را نشان می‌دهد؛ وظیفه دقیق مدار و ارتباط هر پورت بدون شماتیک یا Parts Book همان نسخه قابل تأیید نیست.

نقش برد پنل عملکرد در سامانه ماشین

برد پنل عملکرد ممکن است در رابط کاربری، دریافت فرمان، نمایش وضعیت یا ارتباط میان بخش‌های کنترلی ماشین نقش داشته باشد؛ این توضیح عمومی است و جایگزین نقشه مدار نیست. اتصال دقیق این برد به CPU، کارت‌های کنترل، پنل، کابل‌ها و منبع تغذیه باید با مستندات همان ماشین و ریویژن بررسی شود.

سازگاری و وضعیت تأیید

منابع رسمی Toyota Industries، خانواده JAT و ماشین‌های بافندگی air-jet را معرفی می‌کنند و JAT710 را در سابقه این خانواده نشان می‌دهند؛ بااین‌حال چهار کد این قطعه و شماره مدل آن در مستندات عمومی OEM بررسی‌شده برای تأیید قطعی سازگاری پیدا نشدند. نتیجه عملی: جایگزینی مستقیم تأیید نشده است.

چطور کد و ریویژن درست را شناسایی کنیم؟

• هر چهار کد درج‌شده در صفحه را عیناً با برچسب و برد موجود مقایسه کنید.
• شماره مدل 64150-02000-00، ریویژن، فرم برد، محل سوراخ‌ها و جهت نصب را ثبت کنید.
• تعداد، نوع و جای کانکتورها و مسیر کابل‌ها را با عکس برد فعلی و Parts Book تطبیق دهید.
• مدل دقیق JAT710، شماره سریال ماشین و نسخه کنترلر را هنگام استعلام ارائه کنید؛ شباهت ظاهری به‌تنهایی کافی نیست.

نشانه‌هایی که بررسی برد را ضروری می‌کند

خطای پنل، قطع فرمان، خطای ارتباطی یا رفتار ناپایدار می‌تواند دلیل بررسی برد باشد؛ این علائم به‌تنهایی خرابی PCB را ثابت نمی‌کنند. پیش از تعویض، تغذیه، فیوزها، اتصال زمین، کابل‌ها، پین‌های کانکتور و اجزای کنترلی مجاور را بررسی کنید.

راهنمای نصب، نگهداری و ایمنی

• پیش از سرویس، ماشین را متوقف و همه منابع انرژی را ایزوله کنید.
• برای جلوگیری از تخلیه الکترواستاتیک از روش و تجهیزات ESD مناسب استفاده کنید و برد را فقط از لبه‌ها بگیرید.
• ترتیب کابل‌ها، بست‌ها و فاصله‌دهنده‌ها را ثبت کنید و برد را خم یا سوراخ نکنید.
• پس از نصب، اتصالات و عملکرد پنل را ابتدا در حالت کنترل‌شده بررسی کنید.

اطلاعات لازم برای استعلام از فراتکس پارتس

برای بررسی موجودی و تطبیق فنی، عکس واضح از هر دو طرف برد، تمام برچسب‌ها، چهار کد، شماره مدل، کانکتورها، مدل و شماره سریال ماشین و در صورت امکان Parts Book را برای فراتکس پارتس ارسال کنید.

پرسش‌های متداول

درخواست خرید و تطبیق فنی

منابع فنی

• Toyota Industries Corporation — Weaving Machinery: معرفی خانواده ماشین‌های بافندگی air-jet و JAT.
• Toyota Industries Corporation — History 2000: ثبت تولید ماشین air-jet مدل JAT710.
• Toyota Textile Machinery — JAT810: معرفی JAT810 به‌عنوان تکامل JAT710.
• شناسه و تصویر قطعه بر اساس صفحه محصول ارسالی ثبت شده‌اند؛ این منبع برای ادعای OEM یا تأیید قطعی سازگاری استفاده نشده است.
