مجموعه کاتر پود و موتور سمت راست با کد J1301-01030-00 برای Toyota JAT810 در صفحه محصول معرفی شده است. پیش از سفارش فرم تیغه، جهت RH، محل نصب، موتور و اتصالات را با نمونه و Parts Book تطبیق دهید؛ جایگزینی مستقیم تأیید نشده است.
توضيحات و نقد و بررسی مجموعه کاتر پود و موتور سمت راست J1301-01030-00
مجموعه کاتر پود و موتور سمت راست J1301-01030-00

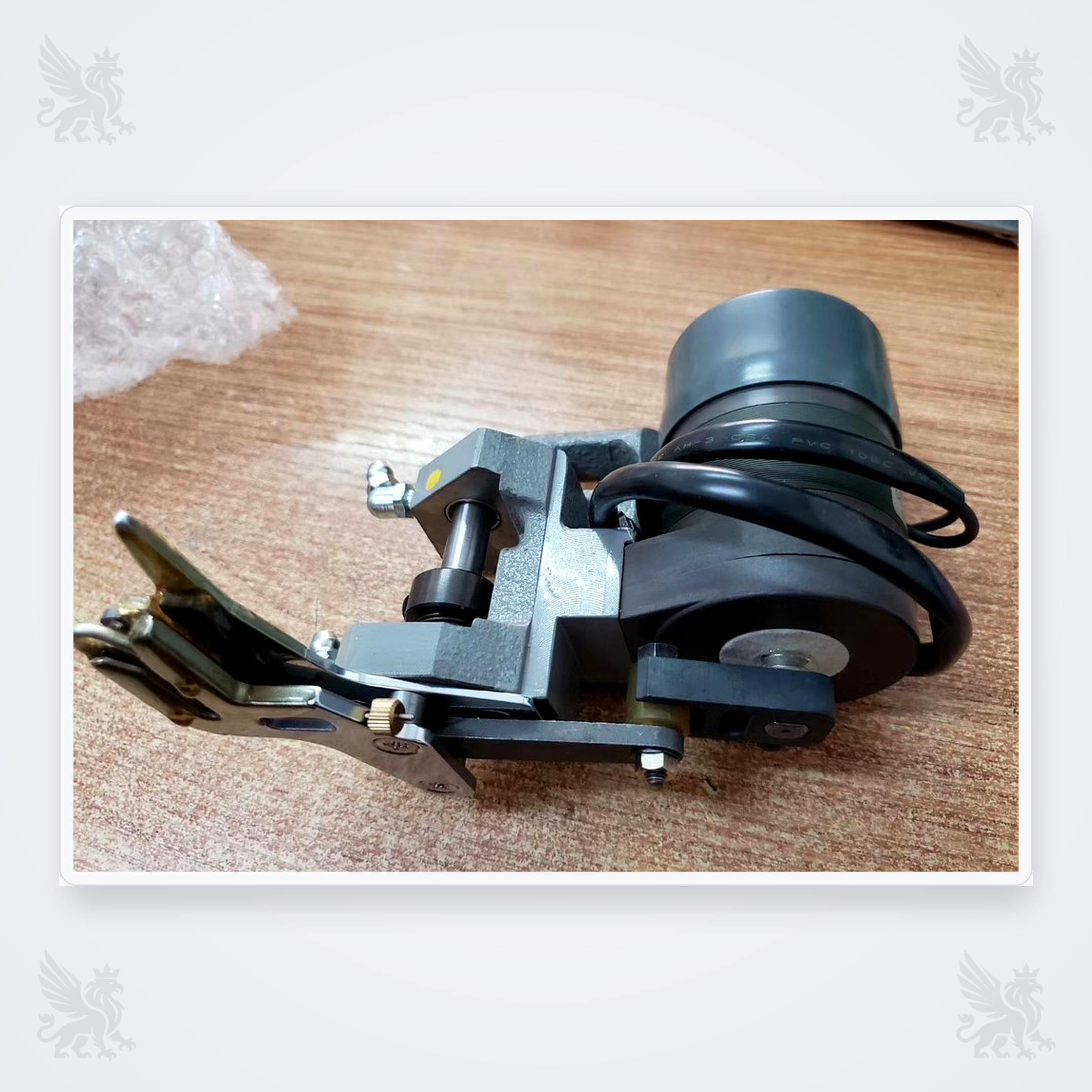

این قطعه در صفحه محصول با عنوان WEFT CUTTER برای Toyota JAT810 معرفی شده است. شرح صفحه به WEFT CUTTER MOTOR اشاره میکند و تصویر، مجموعه کاتر پود با موتور، فک، تیغه، کابل و اتصالات نصب را نشان میدهد. کد فنی و جهت تیغه را پیش از سفارش با نمونه و Parts Book تطبیق دهید؛ جایگزینی مستقیم تأیید نشده است.
این قطعه در صفحه محصول با عنوان WEFT CUTTER برای Toyota JAT810 معرفی شده است. شرح صفحه به WEFT CUTTER MOTOR اشاره میکند و تصویر، مجموعه کاتر پود با موتور، فک، تیغه، کابل و اتصالات نصب را نشان میدهد. کد فنی و جهت تیغه را پیش از سفارش با نمونه و Parts Book تطبیق دهید؛ جایگزینی مستقیم تأیید نشده است.
| مشخصه | مقدار |
|---|---|
| نام فارسی | مجموعه کاتر پود و موتور سمت راست J1301-01030-00 |
| نام انگلیسی | Weft Cutter Motor Assembly J1301-01030-00 |
| کد فنی | J1301-01030-00 — CUTTER-COMPL,BLADE RH؛ کد درجشده در صفحه و شرح قطعه در منابع رسمی Toyota. |
| نوع قطعه | Weft Cutter Motor Assembly / CUTTER-COMPL,BLADE RH |
| مدل درجشده | Toyota JAT810؛ نیازمند تطبیق نهایی |
| ویژگیهای قابل مشاهده | موتور کاتر، بدنه مکانیزم، فک و تیغه، کابل، براکت و اتصالات نصب |
| کارکرد عمومی | مجموعه مرتبط با حرکت کاتر و برش پود؛ عملکرد دقیق موتور، تیغه و کنترل باید از نقشه همان نسخه تعیین شود. |
| معیار سفارش | کد کامل، جهت RH، فرم تیغه و فک، موتور و کابل، محل نصب، کانکتورها و شماره سریال ماشین |
مجموعه کاتر پود و موتور سمت راست J1301-01030-00 چیست؟
صفحه محصول ارسالی این قطعه را با کد J1301-01030-00 برای Toyota JAT810 و با عنوان WEFT CUTTER معرفی میکند. شرح محصول به WEFT CUTTER MOTOR اشاره دارد و یک مجموعه شامل موتور، مکانیزم کاتر، فک و تیغه را نشان میدهد. در نتیجه Parts Book رسمی Toyota، این کد با شرح CUTTER-COMPL,BLADE RH دیده میشود؛ ولتاژ، توان، ابعاد، پینآوت و مقادیر تنظیمی بدون سند همان revision قابل تأیید نیست.
نقش مجموعه کاتر پود و موتور
موتور و مکانیزم کاتر برای اجرای حرکت برش پود در زمان تعیینشدهی چرخه ماشین به کار میروند. هماهنگی این مجموعه با تیغه ثابت و متحرک، فک، براکت، کابل، کانکتور و کنترلر باید بر اساس نقشه همان نسخه بررسی شود. فرسودگی تیغه، لقی مکانیزم، خطای کابل یا گیر مکانیکی میتواند علائمی مشابه خرابی موتور ایجاد کند.
سازگاری و وضعیت تأیید
| مدل | وضعیت منبع | بررسی پیش از سفارش |
|---|---|---|
| Toyota JAT810 | مدل در صفحه محصول آمده و مدل JAT810 در منبع رسمی Toyota معرفی شده است؛ جایگزینی مستقیم این کد تأیید نشده است. | کد J1301-01030-00، شرح BLADE RH، فرم تیغه، موتور، کابل، محل نصب و شماره سریال |
صفحه رسمی Toyota Industries، JAT810 را بهعنوان ماشین بافندگی air-jet معرفی میکند. همچنین یک Parts Book رسمی Toyota Textile Machinery، کد J1301-01030-00 را با شرح CUTTER-COMPL,BLADE RH نشان میدهد؛ بااینحال تطبیق مستقیم این مجموعهی تصویری با همهی revisionهای JAT810 باید با Parts Book و شماره سریال همان ماشین انجام شود. نتیجه عملی: جایگزینی مستقیم تأیید نشده است.
چطور کد و نسخه درست را شناسایی کنیم؟
- کد J1301-01030-00 و شرح BLADE RH را از روی لیبل یا سند قطعه با نمونه موجود مقایسه کنید.
- جهت راست، فرم فک و تیغه، تعداد و جای سوراخهای نصب و نحوه اتصال مکانیزم را بررسی کنید.
- مدل موتور، کابل، کانکتور، براکت و مسیر حرکت کاتر را با تصویر قطعه و Parts Book همان revision تطبیق دهید.
- مدل Toyota JAT810، شماره سریال ماشین، عکس هر دو طرف و صفحه مربوط در Parts Book را برای استعلام آماده کنید.
نشانههایی که بررسی کاتر را ضروری میکند
هشدار عیبیابی: برش ناقص، توقف کاتر، صدای غیرعادی موتور، گیرکردن فک، خطای حرکتی یا آسیب کابل میتواند دلیل بررسی مجموعه باشد؛ این علائم بهتنهایی خرابی موتور یا کاتر را ثابت نمیکنند. پیش از تعویض، تیغه، مسیر حرکت، کابل، کانکتور، تغذیه و کنترلر را بررسی کنید.
راهنمای نصب، نگهداری و ایمنی
- پیش از سرویس، ماشین را متوقف و برق و انرژیهای ذخیرهشده را ایزوله کنید.
- تیغهها و قطعات متحرک میتوانند تیز یا خطرناک باشند؛ از دستکش و ابزار مناسب استفاده کنید.
- پیش از جداسازی، جهت نصب، مسیر کابل، محل بستها و ترتیب کانکتورها را ثبت کنید و از خمکردن یا سوراخکاری قطعات خودداری کنید.
- پس از نصب، حرکت آزاد فک، نشستن تیغه، کابل و عملکرد کاتر را در حالت کنترلشده و سرعت کم آزمایش کنید.
اطلاعات لازم برای استعلام از فراتکس پارتس
برای بررسی موجودی و تطبیق فنی، عکس واضح از هر دو طرف مجموعه، کد J1301-01030-00، سمت RH، موتور، کابل، فک و تیغه، مدل و شماره سریال Toyota JAT810 و در صورت امکان صفحه Parts Book را برای فراتکس پارتس ارسال کنید.
پرسشهای متداول
آیا J1301-01030-00 همان WEFT CUTTER MOTOR است؟
صفحه محصول این کد را با عنوان WEFT CUTTER و شرح WEFT CUTTER MOTOR معرفی میکند و Parts Book رسمی آن را با شرح CUTTER-COMPL,BLADE RH نشان میدهد؛ شمول دقیق اجزا را با بسته و سند همان revision تطبیق دهید.
آیا این قطعه برای Toyota JAT810 قطعی است؟
Toyota JAT810 در صفحه محصول ذکر شده و مدل در منبع رسمی Toyota نیز معرفی میشود، اما جایگزینی مستقیم این کد برای هر ماشین یا هر revision بدون تطبیق Parts Book و شماره سریال تأیید نشده است.
آیا هر مشکل برش به تعویض موتور نیاز دارد؟
خیر. ابتدا تیغه، فک، گیر مکانیکی، کابل، کانکتور، تغذیه، کنترلر و همراستایی را بررسی کنید؛ علائم بهتنهایی خرابی موتور یا مجموعه را ثابت نمیکنند.
برای استعلام این مجموعه چه چیزی ارسال کنم؟
عکس خوانا از کد، موتور، کابل، فک و تیغه، جهت RH، مدل و سریال ماشین و تصویر قطعه نصبشده را ارسال کنید.
درخواست خرید و تطبیق فنی
برای دریافت راهنمایی و استعلام، عکس مجموعه کاتر، کد کامل، جهت RH، مدل Toyota JAT810 و شماره سریال را برای فراتکس پارتس بفرستید تا تیغه، موتور، کابل و محل نصب پیش از سفارش بررسی شود.
منابع فنی
- Toyota Industries Corporation — JAT810: معرفی رسمی مدل JAT810 بهعنوان ماشین بافندگی air-jet.
- Toyota Textile Machinery — Parts Book JB6231: منبع رسمی قطعات که کد J1301-01030-00 را با شرح CUTTER-COMPL,BLADE RH نشان میدهد.
- عنوان، شناسه و تصویر مجموعه بر اساس صفحه محصول ارسالی ثبت شدهاند؛ برای ادعای OEM کامل یا تأیید قطعی جایگزینی استفاده نشدهاند.
