گریپر خروجی نخ معمولی اسمیت TP400/TP500/TP600 کد PBO13604

توضيحات و نقد و بررسی گریپر خروجی نخ معمولی اسمیت TP400/TP500/TP600 کد PBO13604

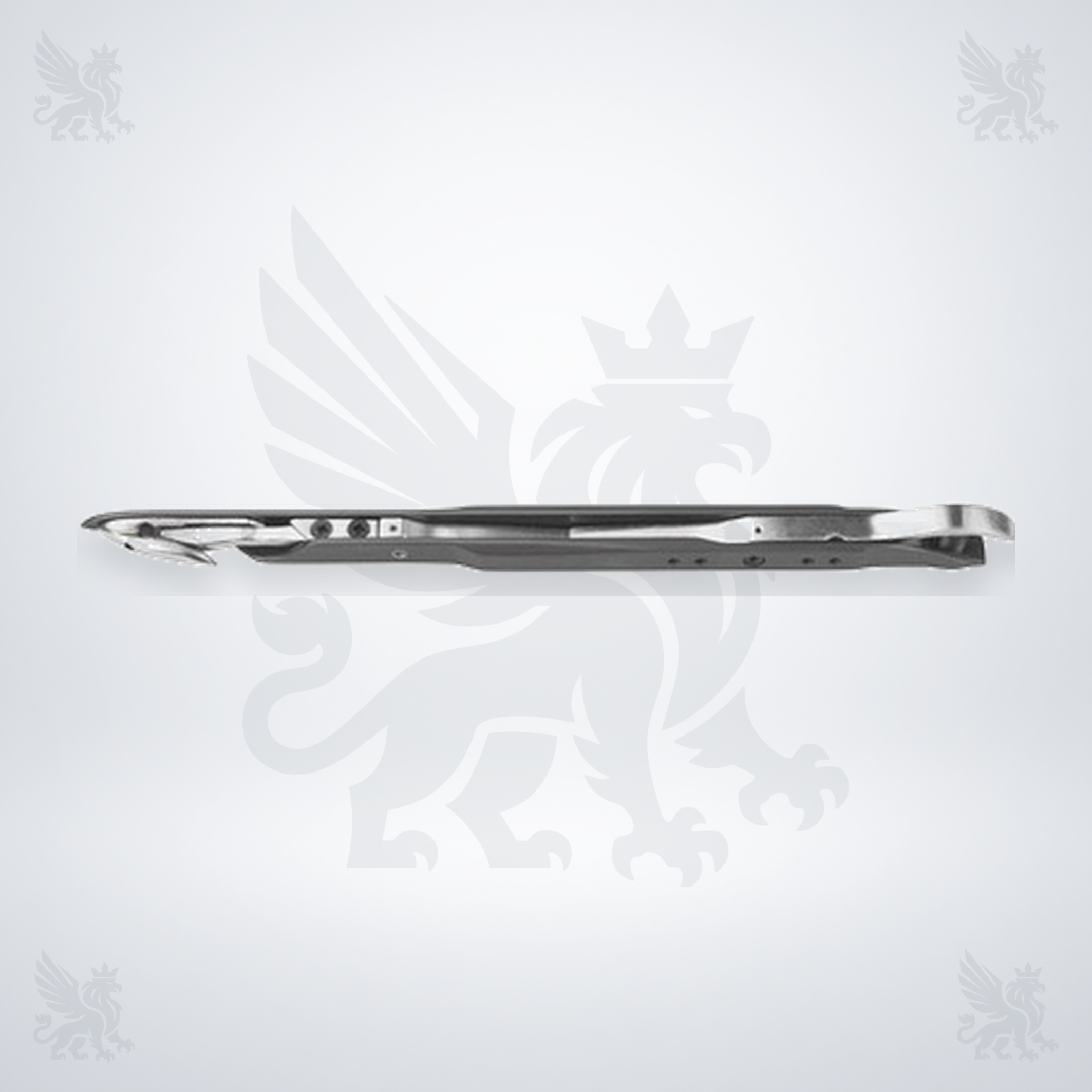

گریپر خروجی نخ معمولی اسمیت TP400/TP500/TP600 کد PBO13604 گریپر سمت راستِ گیرنده در مجموعه انتقال پود ماشین‌های راپیری Nuovo Pignone / SMIT است. این قطعه نخ را در ناحیه ملاقات دو گریپر دریافت می‌کند و انتقال آن را در نیمه خروجی دهنه ادامه می‌دهد.

هشدار اصلی تطبیق: عنوان‌های Exit Gripper، Receiving Gripper و Right-Hand Gripper برای بیان نقش این قطعه به‌کار می‌روند. پیش از سفارش باید کد PBO13604، اجرای Normal Yarn، مدل و ریویژن ماشین، جهت RH و هندسه قطعه با Parts Book و نمونه بازشده تطبیق داده شود؛ جایگزینی مستقیم همه ریویژن‌ها تأیید نشده است.

مشخصه	اطلاعات فنی
نام فارسی	گریپر خروجی نخ معمولی اسمیت TP400/TP500/TP600
نام انگلیسی	SMIT TP400/TP500/TP600 Normal-Yarn Exit Gripper
کد فنی	PBO13604
نوع قطعه	گریپر خروجی / گیرنده، سمت راست (RH)
ماشین‌های گزارش‌شده	Nuovo Pignone / SMIT TP400, TP500, TP600
اجرای نخ	نخ معمولی (Normal Yarn)
عنوان‌های هم‌معنا	Exit Gripper / Receiving Gripper / Right-Hand Gripper
کارکرد عمومی	دریافت نخ از گریپر ورودی در ناحیه انتقال و ادامه هدایت پود به سمت خروج
معیار نهایی سفارش	کد Parts Book، مدل و ریویژن، جهت RH، اجرای Normal Yarn، فرم فک، طول بدنه، محل سوراخ‌ها و ابعاد قطعه بازشده

گریپر خروجی نخ معمولی اسمیت PBO13604 چیست؟

کد PBO13604 به گریپر سمت راست مجموعه پودگذاری ماشین‌های قدیمی Nuovo Pignone / SMIT اشاره دارد. این گریپر در سمت دریافت یا خروج کار می‌کند؛ یعنی پس از ملاقات با گریپر ورودی، نخ پود را تحویل می‌گیرد و آن را در ادامه دهنه هدایت می‌کند.

عبارت Normal Yarn نسخه مورد استفاده برای نخ معمولی را از اجراهای ویژه جدا می‌کند. این مشخصه باید همراه کد و مدل ماشین کنترل شود، زیرا مشابه‌بودن ظاهر دو گریپر برای اثبات جایگزینی کافی نیست.

نقش قطعه در سامانه انتقال پود

در سامانه راپیری دوطرفه، گریپر ورودی نخ را تا ناحیه انتقال می‌آورد و PBO13604 در سمت خروج آن را دریافت می‌کند. نگهداری پایدار نخ، آزادسازی در زمان صحیح و حرکت بدون تماس نامناسب با نخ‌های تار برای کیفیت پودگذاری ضروری است.

عملکرد این قطعه به گریپر مقابل، نوار راپیر، بدنه یا نگهدارنده گریپر، فک و فنرها، بازکننده سمت راست، کشش نخ و زمان‌بندی ملاقات وابسته است. بنابراین پارگی یا تحویل‌نشدن پود نباید بدون بررسی مجموعه مجاور مستقیماً به خرابی گریپر نسبت داده شود.

جدول سازگاری ماشین

ماشین	وضعیت	کنترل پیش از سفارش
Nuovo Pignone / SMIT TP400	برای Exit Gripper اجرای Normal Yarn گزارش شده است	کد PBO13604، ریویژن، جهت RH و نمونه بازشده
Nuovo Pignone / SMIT TP500	برای Exit Gripper اجرای Normal Yarn گزارش شده است	نسخه TP500، Parts Book، فرم فک و اجزای نصب
Nuovo Pignone / SMIT TP600	برای Exit Gripper اجرای Normal Yarn گزارش شده است	کد حک‌شده، طول، سوراخ‌ها، انتهای اتصال و ریویژن
Nuovo Pignone TP300	در یک فهرست قطعات سازگار همراه کدهای هم‌خانواده گزارش شده؛ برای این اجرای Normal Yarn تأیید نهایی نشده است	جایگزینی مستقیم تأیید نشده است؛ فقط با Parts Book همان ماشین بررسی شود

هشدار تطبیق: اشتراک کد در فهرست‌های سازگار یا شباهت ظاهری به معنی نصب قطعی روی همه نسخه‌های TP400، TP500 و TP600 نیست. جایگزینی مستقیم همه ریویژن‌ها تأیید نشده است و مرجع نهایی باید Parts Book و قطعه بازشده همان ماشین باشد.

شناسایی کد، جهت و نسخه صحیح

کد کامل PBO13604 را از روی Parts Book، بسته‌بندی یا قطعه دارای کد خوانا کنترل کنید.
در Parts Book بررسی کنید که قطعه برای سمت خروج/گیرنده و جهت RH تعریف شده باشد.
عبارت Normal Yarn و هر نشانه مربوط به اجرای نخ را با سفارش قبلی یا مستندات ماشین تطبیق دهید.
فرم نوک و فک، طول و انحنای بدنه، شکل انتهای اتصال، محل سوراخ‌ها، پین‌ها و اهرم‌ها را مقایسه کنید.
مدل کامل، ریویژن، عرض کاری، شماره ماشین و تغییرات انجام‌شده روی مکانیزم را ثبت کنید.
عکس واضح از بالا، پایین، پهلو، نوک، انتهای اتصال و گریپر مقابل برای کنترل ارسال شود.

نشانه‌های نیاز به بازرسی

تحویل‌نگرفتن نخ در مرکز دهنه، رهاشدن زودهنگام پود، توقف‌های تکراری، سایش یا پلیسه در محل تماس نخ، بسته‌نشدن یکنواخت فک، لقی غیرعادی، تغییر شکل بدنه و آثار برخورد با اجزای مسیر از مواردی هستند که بازدید مجموعه را ضروری می‌کنند.

توجه: این علائم به‌تنهایی خرابی PBO13604 را ثابت نمی‌کنند. گریپر ورودی، نوار و نگهدارنده، بازکننده، کشش و نوع نخ، آلودگی، هم‌راستایی و زمان‌بندی ماشین نیز باید بررسی شوند.

نصب، نگهداری و ایمنی

پیش از باز کردن قطعه، ماشین را مطابق دستورالعمل سازنده متوقف و منابع انرژی را ایزوله کنید.
جهت نصب، ترتیب بست‌ها و موقعیت تنظیمات را پیش از جداسازی ثبت کنید.
نشیمن، نوار، نگهدارنده، بازکننده و قطعات متحرک مجاور را از نظر پلیسه، ترک، لقی، آلودگی و سایش بررسی کنید.
از خم‌کاری، سوراخ‌کاری، سنگ‌زنی یا جا زدن اجباری برای سازگار کردن گریپر نامنطبق خودداری کنید.
فاصله‌ها، زمان‌بندی و گشتاور بست‌ها فقط از دستورالعمل همان مدل و ریویژن برداشته شود.
پس از نصب، حرکت گریپرها و نقطه انتقال ابتدا با چرخش دستی مجاز یا حالت کنترل‌شده و سپس در سرعت پایین بررسی شود.

تمیزکاری منظم مسیر نخ و ثبت علت خرابی، عمر گریپر و اجزای مجاور را افزایش می‌دهد. روغن یا گریس نباید بدون دستور سازنده به فک و مسیر تماس نخ اضافه شود.

اطلاعات لازم برای استعلام و سفارش

کد کامل PBO13604 و تصویر محل درج کد
برند و مدل کامل ماشین: Nuovo Pignone / SMIT TP400، TP500 یا TP600
ریویژن، عرض کاری و شماره ماشین
تأیید اجرای Normal Yarn و سمت Exit / Receiving / RH
عکس چند زاویه از گریپر بازشده، گریپر مقابل و محل نصب
ابعاد اصلی، فاصله سوراخ‌ها و فرم انتهای اتصال
شرح عیب، نوع نخ و سابقه تعمیر یا تعویض مجموعه

پرسش‌های متداول

PBO13604 گریپر ورودی است یا خروجی؟

این کد برای گریپر خروجی یا گیرنده سمت راست گزارش شده است. این قطعه نخ را از گریپر ورودی تحویل می‌گیرد؛ جهت نهایی باید با Parts Book همان ماشین کنترل شود.

آیا Exit Gripper و Receiving Gripper دو قطعه متفاوت‌اند؟

در این کاربرد، این دو عنوان نقش سمت دریافت و خروج را توصیف می‌کنند و معمولاً به گریپر راست اشاره دارند؛ بااین‌حال نام‌گذاری جهت باید از مستند همان ماشین خوانده شود.

آیا PBO13604 روی TP400، TP500 و TP600 نصب می‌شود؟

این سه مدل برای نسخه Normal Yarn گزارش شده‌اند، اما نصب روی تمام ریویژن‌ها تأیید نشده است. کد، جهت، هندسه و Parts Book هر ماشین باید جداگانه بررسی شود.

آیا این گریپر برای TP300 نیز قابل استفاده است؟

TP300 در یک فهرست قطعات سازگار همراه کدهای هم‌خانواده دیده می‌شود، ولی برای اجرای موردنظر تأیید نهایی نشده است؛ جایگزینی مستقیم تأیید نشده و باید فقط با Parts Book بررسی شود.

برای تأیید سفارش چه اطلاعاتی لازم است؟

عکس تمام زوایا، کد خوانا، مدل و ریویژن ماشین، شماره ماشین، اجرای Normal Yarn، ابعاد و صفحه Parts Book را برای فراتکس پارتس ارسال کنید.

استعلام از فراتکس پارتس: برای بررسی گریپر خروجی نخ معمولی اسمیت PBO13604، تصویر قطعه بازشده و گریپر مقابل، کدهای خوانا، مدل TP400/TP500/TP600، ریویژن، شماره ماشین، ابعاد و صفحه Parts Book را ارسال کنید تا جهت RH و سازگاری پیش از سفارش کنترل شود.

وضعیت منابع فنی

عنوان فنی PBO13604 به‌عنوان گریپر سمت راست/گیرنده در چند منبع مستقل و یک سند نگهداری ماشین تکرار شده و عبارت تجاری Exit Gripper برای TP400/TP500/TP600 Normal Yarn نیز ثبت شده است. بااین‌حال منبع عمومی OEM یا صفحه Parts Book قابل استناد برای تأیید تمام ریویژن‌ها در دسترس نبود؛ بنابراین مرجع نهایی سفارش، Parts Book و قطعه بازشده همان ماشین است.
