HOPT-4A برد رابط نمایشگر و پنل اپراتور ماشین بافندگی سومت است. خانواده HOPT برای Somet Super Excel و Somet Excel گزارش شده، اما جایگزینی مستقیم این نسخه بدون کنترل نوشته PCB، آرایش سوکتها، EPROMها، ریویژن و Parts Book تأیید نشده است.
توضيحات و نقد و بررسی برد رابط نمایشگر و اپراتور ماشین بافندگی سومت کد HOPT-4A
برد رابط نمایشگر و اپراتور ماشین بافندگی سومت کد HOPT-4A یک برد الکترونیکی دارای پردازشگر، حافظه، کانکتورهای نمایشگر، صفحهکلید، LED و BackLight است که ارتباط میان پنل اپراتور و سامانه کنترلی ماشین را مدیریت میکند.

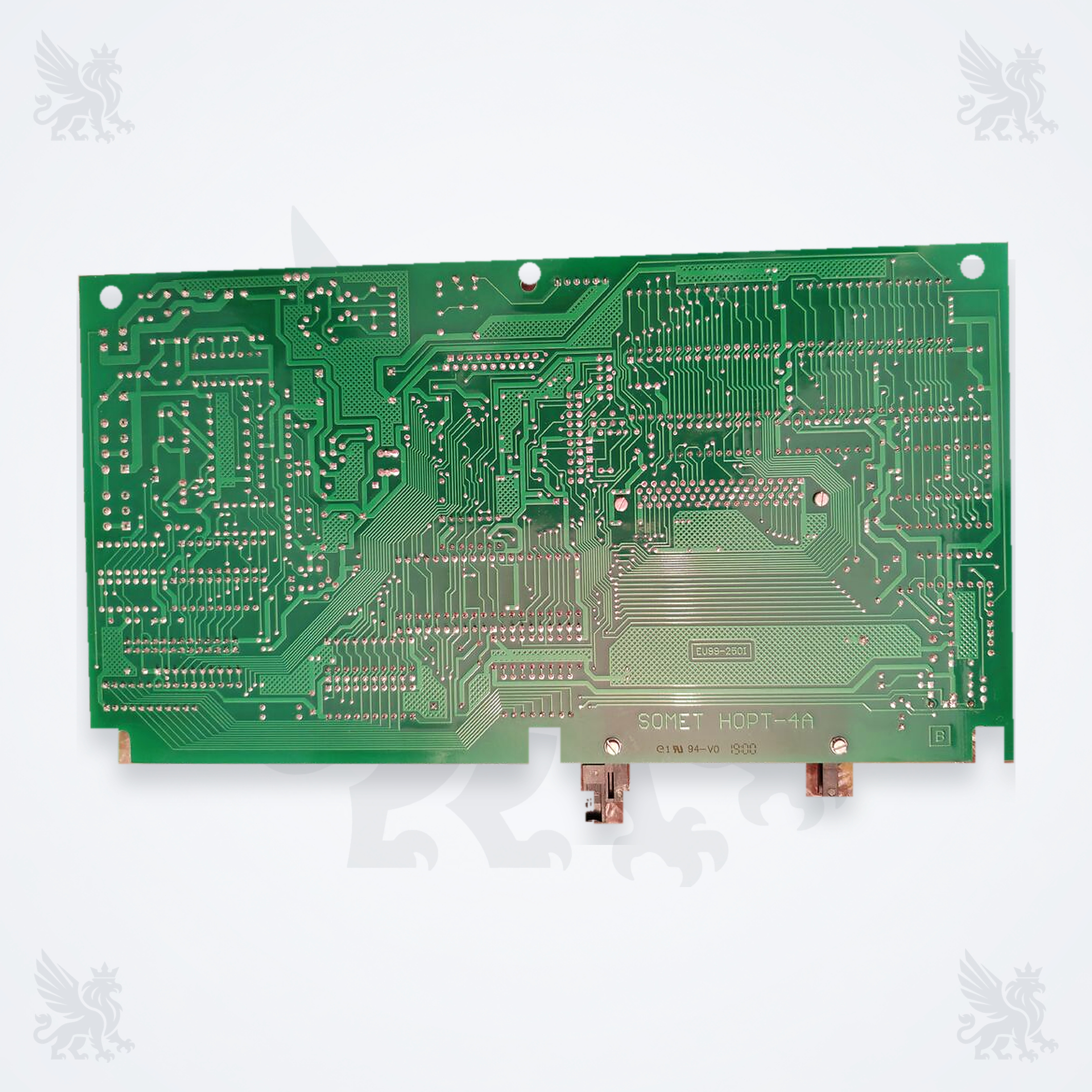

وضعیت سازگاری: عبارت SOMET HOPT-4A روی هر دو نمای واقعی PCB خوانا است. خانواده بردهای HOPT در یک فهرست فنی برای Somet Super Excel و Somet Excel گزارش شده، اما مدرک عمومی OEM که نسخه دقیق HOPT-4A را به همه ریویژنهای این ماشینها متصل کند یافت نشد؛ بنابراین جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | برد رابط نمایشگر و اپراتور ماشین بافندگی سومت |
| نام انگلیسی | Somet Display and Operator Interface Board |
| کد کامل روی PCB | SOMET HOPT-4A |
| نوع قطعه | برد مدار چاپی رابط نمایشگر و پنل اپراتور؛ نمایشگر یا پنل کامل نیست |
| مدلهای مرتبط گزارششده | Somet Super Excel؛ Somet Excel — نسخه HOPT-4A نیازمند تطبیق Parts Book است |
| رابطهای خوانا روی PCB | BackLight، Keyb، LED، EVEN، ODD، RAM و چند کانکتور چندپین |
| کارکرد عمومی | پردازش و تبادل دادههای رابط اپراتور، حافظه برنامه و ارتباط با نمایشگر، کلیدها و نشانگرها؛ عملکرد دقیق تابع نسخه ماشین و نرمافزار است |
| معیار نهایی سفارش | کد کامل HOPT-4A، ریویژن PCB، نوشته و نسخه EPROMها، چیدمان قطعات، سوکتها، جامپرها، کانکتورها، پنل متناظر، سریال ماشین و Parts Book |
برد سومت HOPT-4A چیست؟

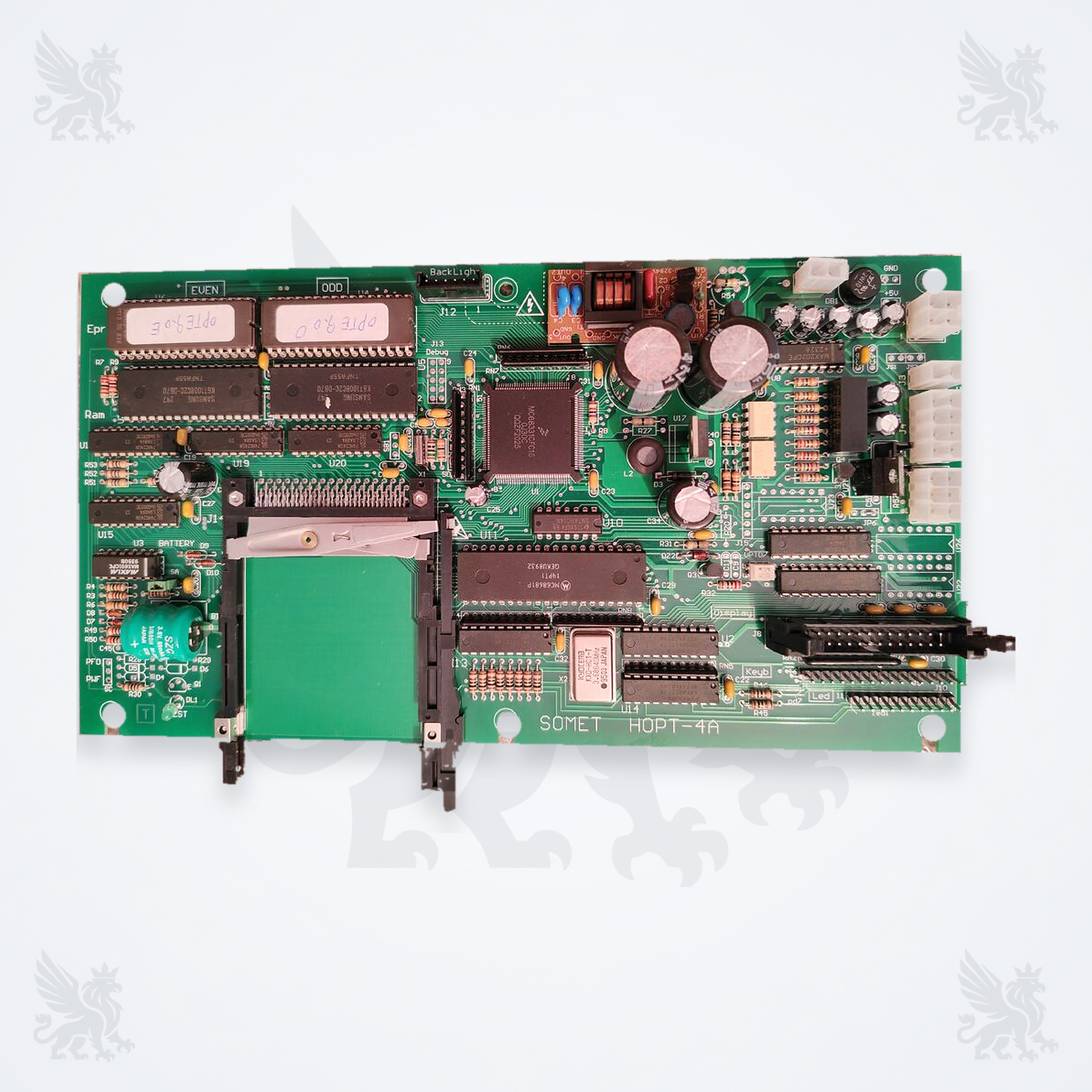

HOPT-4A یک برد الکترونیکی از مجموعه رابط کاربری ماشین بافندگی سومت است. روی PCB دو جایگاه حافظه با نشانههای EVEN و ODD، بخش RAM، کانکتور BackLight و نقاط اتصال Keyb و LED دیده میشود. این نشانهها نشان میدهند برد با نمایش اطلاعات، کلیدهای پنل و نشانگرهای رابط اپراتور در ارتباط است.
این کالا خودِ صفحهنمایش، کیپد یا پنل کامل نیست. سفارش صرفاً بر اساس شباهت ظاهری یا نام عمومی «برد نمایشگر» ریسک بالایی دارد، زیرا نسخه برنامه EPROM، ریویژن مدار و آرایش کانکتورها میتواند میان ماشینها متفاوت باشد.
نقش برد در سامانه نمایشگر و اپراتور
این برد در زنجیره رابط اپراتور قرار میگیرد و دادههای موردنیاز نمایش، دریافت فرمان از کلیدها و راهاندازی برخی نشانگرها یا نور پسزمینه را میان پنل و سامانه کنترلی مبادله میکند. وجود حافظهها و مدارهای رابط روی تصویر واقعی، نقش آن را فراتر از یک برد اتصال ساده نشان میدهد.
عملکرد صحیح HOPT-4A به تغذیه سالم، نسخه درست EPROM، اتصال بدون خوردگی، کابل و پنل متناظر و ارتباط درست با بردهای مجاور وابسته است. تعویض خود برد بدون کنترل منبع تغذیه یا اتصالات ممکن است عیب را برطرف نکند و حتی به برد جایگزین آسیب بزند.
جدول سازگاری ماشین
| ماشین یا خانواده | وضعیت شواهد | کنترل لازم پیش از سفارش |
|---|---|---|
| Somet Super Excel | خانواده HOPT برای این ماشین در فهرست فنی گزارش شده است؛ اتصال مستقیم نسخه HOPT-4A به همه ریویژنها تأیید نشده است | کد Parts Book، سریال ماشین، ریویژن PCB، سوکتها، پنل و نسخه EPROM |
| Somet Excel | خانواده HOPT برای این مدل نیز گزارش شده است؛ جایگزینی مستقیم HOPT-4A تأیید نشده است | تطبیق عکس دو روی برد، کانکتورها، برنامه حافظه و صفحه Parts Book |
| Thema 11E، SM92، SM93 و سایر ماشینهای سومت | شاهد عمومی کافی برای کاربرد HOPT-4A پیدا نشد؛ سازگاری و جایگزینی مستقیم تأیید نشده است | مدرک OEM یا Parts Book همان ماشین و تطبیق کامل برد بازشده |
هشدار تطبیق: عبارت HOPT بهتنهایی برای سفارش کافی نیست. HOPT-4A باید با تمام پسوندها، نسخه PCB، برچسب یا نوشته EPROMهای EVEN و ODD، تعداد و کلید مکانیکی سوکتها، جامپرها و نوع پنل ماشین تطبیق داده شود. انتقال EPROM یا تنظیم جامپر فقط باید توسط متخصص و مطابق مستندات همان ماشین انجام شود.
روش شناسایی برد صحیح
- عبارت چاپی SOMET HOPT-4A در لبه PCB باید دقیقاً با برد بازشده یکسان باشد.
- هر دو روی برد، شکل کلی PCB، بریدگیها، سوراخهای نصب و جایگاه کانکتورهای بیرونزده مقایسه شوند.
- تعداد، رنگ، پینبندی ظاهری و کلید مکانیکی سوکتهای سفید و کانکتورهای مشکی کنترل شود.
- برچسب یا نوشته EPROMهای EVEN و ODD، تراشههای قابلجابهجایی و وضعیت جامپرها ثبت شود؛ نوشته ناخوانا نباید حدس زده شود.
- مدل دقیق پنل، نسخه نرمافزار، سریال و سال ساخت ماشین و ریویژن بردهای مجاور از سوابق تعمیر استخراج شود.
- عکس واضح و عمود از روی برد، پشت برد، تمام کانکتورها و برچسبهای قابلخواندن برای کنترل فنی ارسال شود.
نشانههای نیاز به بازدید
- خاموشبودن نمایشگر یا BackLight با وجود تغذیه صحیح و کابل سالم
- پاسخندادن کلیدهای پنل، روشننشدن LEDها یا نمایش اطلاعات ناپایدار
- ریستشدن رابط، توقف روی صفحه راهاندازی یا بروز خطا پس از گرمشدن
- خوردگی، سولفاتهشدن، پایه شکسته، لحیم ترکخورده، قطعه تغییررنگداده یا بادکردگی خازن
- نشتی یا خوردگی اطراف بخش BATTERY و تغییر تنظیمات یا دادههای نگهداریشده
- سوختگی کانکتور، لقشدن پینها یا آسیب ناشی از ورود گردوغبار، روغن یا رطوبت
توجه: خاموشی یا اختلال پنل بهتنهایی خرابی HOPT-4A را ثابت نمیکند. منبع تغذیه، فیوزها، سیمکشی، کابل نمایشگر، کیپد، BackLight، اتصالات زمین، بردهای مرتبط و نسخه EPROM باید پیش از تعویض بررسی شوند.
راهنمای نصب، نگهداری و ایمنی
- ماشین را مطابق دستورالعمل سازنده متوقف، برق را قطع و منابع انرژی را قفل و ایمن کنید؛ روی برد برقدار کار نشود.
- از دستبند و سطح کار ضدالکتریسیته ساکن استفاده کنید و برد را فقط از لبهها نگه دارید.
- پیش از جداکردن کابلها، از جهت و شماره هر سوکت، جامپر و EPROM عکس واضح تهیه کنید.
- هیچ کانکتوری با فشار اجباری، تغییر کلید مکانیکی یا جابهجایی پین نصب نشود و اتصال در حالت برقدار انجام نگیرد.
- برد جایگزین و منبع تغذیه از نظر اتصال کوتاه، آثار رطوبت، خوردگی و آسیب قطعات بررسی شوند.
- مقادیر ولتاژ، روش آزمون، انتقال برنامه و تنظیم جامپر فقط از نقشه و دستورالعمل ریویژن دقیق برد برداشته شود.
- پس از نصب، راهاندازی ابتدا در حالت کنترلشده انجام و وضعیت نمایشگر، کلیدها، LEDها و پیامهای خطا ثبت شود.
برد در بستهبندی ضدالکتریسیته ساکن و محیط خشک نگهداری شود. ثبت سریال ماشین، کد برد، نسخه EPROM، تاریخ تعمیر و علت خرابی به کاهش تعویضهای تکراری و مدیریت موجودی واقعی کمک میکند.
اطلاعات لازم برای استعلام و سفارش
- کد کامل HOPT-4A و عکس خوانای عبارت SOMET HOPT-4A روی PCB
- مدل کامل ماشین، شماره سریال، سال ساخت و تصویر پلاک دستگاه
- عکس عمود و باکیفیت از روی برد، پشت برد و تمام کانکتورها
- نوشته و نسخه EPROMهای EVEN و ODD، وضعیت جامپرها و هر برچسب ریویژن
- کد یا مدل نمایشگر، کیپد و بردهای متصل به HOPT-4A
- صفحه Parts Book یا نقشه الکتریکی مربوط به همان سری ماشین
- شرح عیب، پیام خطا، شرایط وقوع ایراد و نتیجه کنترل منبع تغذیه و کابلها
پرسشهای متداول
HOPT-4A نمایشگر کامل است؟
خیر. این کد روی یک PCB رابط نمایشگر و اپراتور دیده میشود. صفحهنمایش، کیپد، قاب و کابلها ممکن است قطعات جداگانهای باشند.
آیا HOPT-4A مخصوص Somet Super Excel است؟
خانواده HOPT برای Somet Super Excel گزارش شده است، اما منبع عمومی OEM برای تأیید نسخه 4A روی همه ریویژنها پیدا نشد. Parts Book، سریال و برد بازشده باید تطبیق داده شوند.
آیا میتوان HOPT دیگری را جایگزین HOPT-4A کرد؟
خیر، همخانوادهبودن کد برای جایگزینی کافی نیست. ریویژن مدار، برنامه EPROM، جامپرها، پینبندی و پنل متناظر باید یکسان یا رسماً قابلجایگزینی باشند.
آیا EPROMهای برد قبلی باید منتقل شوند؟
این موضوع به نسخه برد و برنامه ماشین بستگی دارد و نباید حدس زده شود. انتقال، کپی یا جابهجایی حافظه فقط توسط متخصص و بر اساس مستندات همان ماشین انجام شود.
خاموشی نمایشگر یعنی برد HOPT-4A خراب است؟
نه لزوماً. تغذیه، فیوز، کابل، BackLight، نمایشگر، کیپد و بردهای مرتبط باید اندازهگیری و بررسی شوند تا علت اصلی مشخص شود.
استعلام از فراتکس پارتس: برای بررسی برد رابط نمایشگر سومت HOPT-4A، عکس واضح دو روی PCB، کد و نسخه EPROMها، مدل و سریال ماشین، تصویر پنل و کانکتورها، صفحه Parts Book و شرح خطا را ارسال کنید تا سازگاری سختافزار و نسخه پیش از سفارش کنترل شود.
وضعیت منابع فنی
کد SOMET HOPT-4A مستقیماً از نوشته خوانای روی PCB شناسایی شد. یک فهرست فنی مستقل، بردهای خانواده HOPT را برای Somet Super Excel و Somet Excel ثبت کرده است؛ بااینحال صفحه OEM Parts Book که دقیقاً HOPT-4A را به ریویژن مشخص ماشین متصل کند در منابع عمومی پیدا نشد.
سامانه رسمی قطعات Itema امکان جستوجوی قطعات ماشینهای میراثی Somet را بر اساس کد و کاتالوگ ماشین فراهم میکند. مرجع نهایی تطبیق باید کاتالوگ همان شمارهسریال یا تأیید فنی رسمی باشد؛ ازاینرو جایگزینی مستقیم این برد بدون کنترل فنی تأیید نشده است.
