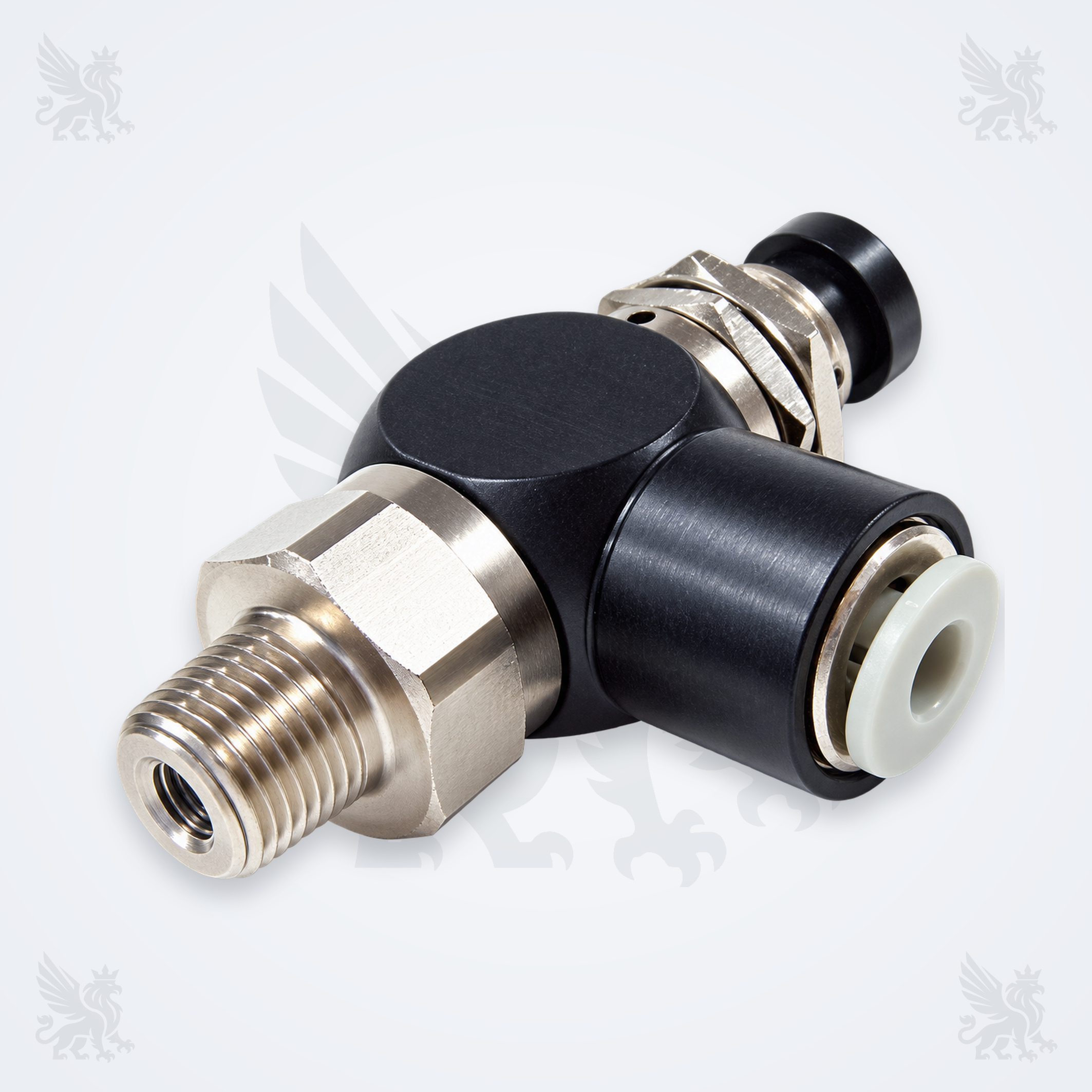

شیر دستی پنوماتیک (ایر سوئیچ) ماشین بافندگی سولزر L5400 کد 1262228

ایر سوئیچ 1262228 چیست؟

این قطعه یک شیر دستی کوچک برای مدار هوای فشرده است. فشار دادن یا آزادکردن عملگر، وضعیت مسیر داخلی شیر را تغییر می‌دهد تا هوای ورودی به مسیر بعدی هدایت شود یا در صورت طراحی مدار تخلیه گردد. نقش دقیق پورت‌ها و حالت عملکرد باید از نقشه پنوماتیک و Parts Book همان ماشین مشخص شود.

استفاده از واژه Switch ممکن است این قطعه را شبیه یک کلید الکتریکی نشان دهد، اما فرم مکانیکی و اتصالات آن با یک شیر کنترل پنوماتیک فشاری مطابقت دارد. هیچ اتصال برق یا مشخصه سنسوری برای این محصول در شواهد موجود تأیید نشده است.

نقش در مدار پنوماتیک ماشین بافندگی


• ایجاد فرمان مکانیکی محلی برای تغییر مسیر یا قطع‌و‌وصل هوای فشرده در مدار مربوط

• کمک به اجرای توالی پنوماتیکی ماشین در صورتی که شیر در محل و جهت صحیح نصب شده باشد

• برقراری اتصال آب‌بندی‌شده میان پورت رزوه‌ای و خط هوای متصل به بدنه

• بازگشت پایدار عملگر پس از رهاشدن، مشروط به سلامت سازوکار داخلی و کیفیت هوای فشرده


وظیفه دقیق این شیر می‌تواند با توجه به محل نصب و ریویژن مدار متفاوت باشد؛ بنابراین از نسبت‌دادن آن به یک زیرسامانه مشخص بدون مشاهده نقشه پنوماتیک خودداری شده است.

جدول سازگاری ماشین

روش شناسایی نسخه صحیح


• کد 1262228 در Parts Book، برچسب بسته‌بندی یا سابقه سفارش ماشین کنترل شود.

• مدل کامل Sulzer L5400، شماره سریال، سال ساخت و ریویژن مدار پنوماتیک ثبت شود.

• قطر بیرونی و گام رزوه فلزی، قطر لوله یا پورت، تعداد راه‌ها و جهت هر اتصال اندازه‌گیری شود.

• ابعاد کلی، فاصله عملگر تا محور پورت، فرم بدنه و وضعیت نصب با قطعه بازشده مقایسه شود.

• نرمال‌باز یا نرمال‌بسته بودن شیر و رفتار آن هنگام فشردن عملگر از نقشه یا تست ایمن تعیین شود.

• عکس واضح از همه پورت‌ها، رزوه، عملگر، علائم حک‌شده و محل نصب برای تطبیق ارسال شود.


نشانه‌های نیاز به بازدید یا تعویض


• نشتی هوا از بدنه، رزوه، پورت یا اطراف عملگر پس از کنترل اتصالات

• گیرکردن، سفتی غیرعادی یا بازنگشتن کامل دکمه فشاری

• تأخیر یا ناپایداری عملکرد بخش وابسته در مدار پنوماتیک

• ترک، شکستگی، تغییر شکل بدنه یا آسیب رزوه و کولت اتصال لوله

• آلودگی، رطوبت یا ذرات در هوای فشرده و ایجاد عملکرد مقطعی شیر


راهنمای نصب، نگهداری و ایمنی


• ماشین و منبع هوای فشرده را طبق دستورالعمل سازنده ایمن کنید و فشار محبوس مدار را کامل تخلیه کنید.

• پیش از بازکردن، جهت شیر و محل هر لوله را علامت‌گذاری و از آرایش اتصالات عکس تهیه کنید.

• رزوه و سطح آب‌بندی را از نظر پلیسه، ترک و آلودگی کنترل کنید؛ از بستن اجباری رزوه نامنطبق خودداری شود.

• نوار، چسب رزوه یا تبدیل اضافی فقط در صورت مجازبودن در دستورالعمل همان اتصال استفاده شود و وارد مسیر هوا نشود.

• از روغن‌کاری یا شست‌وشوی داخلی با ماده تأییدنشده خودداری کنید؛ کیفیت هوا باید مطابق دستورالعمل ماشین باشد.

• پس از نصب، تست نشتی و عملکرد ابتدا در شرایط کنترل‌شده و طبق دفترچه سرویس انجام شود؛ در صورت رفتار غیرعادی ماشین متوقف گردد.


اطلاعات لازم برای استعلام


• کد 1262228 و تصویر صفحه Parts Book در صورت دسترسی

• مدل و سریال Sulzer L5400 و سال ساخت ماشین

• عکس چندزاویه از شیر، تمام پورت‌ها، رزوه و محل نصب

• قطر و گام رزوه، قطر لوله، ابعاد کلی و جهت اتصالات

• شرح عیب، فشار تنظیم‌شده مدار مطابق دفترچه و وضعیت شیلنگ‌ها و فیتینگ‌های مجاور


پرسش‌های متداول

منابع و وضعیت شواهد

کد 1262228 و سازگاری با Sulzer L5400 بر پایه تأیید کارشناسان فنی فراتکس پارتس ثبت شده است. جست‌وجوی عمومی، صفحه رسمی قابل جست‌وجویی از Parts Book که این کد را به مدل‌های Toyota مرتبط کند نشان نداد؛ ازاین‌رو نام هیچ مدل Toyota به‌عنوان سازگاری قطعی منتشر نشده است.

Itema در منابع رسمی خود پشتیبانی قطعات ماشین‌های قدیمی Sulzer–Sultex و اهمیت شناسایی دقیق قطعه را توضیح می‌دهد. برای تعیین مشخصات دقیق یک ماشین، Parts Book همان سریال یا تأیید رسمی قطعه مرجع ارجح است.
