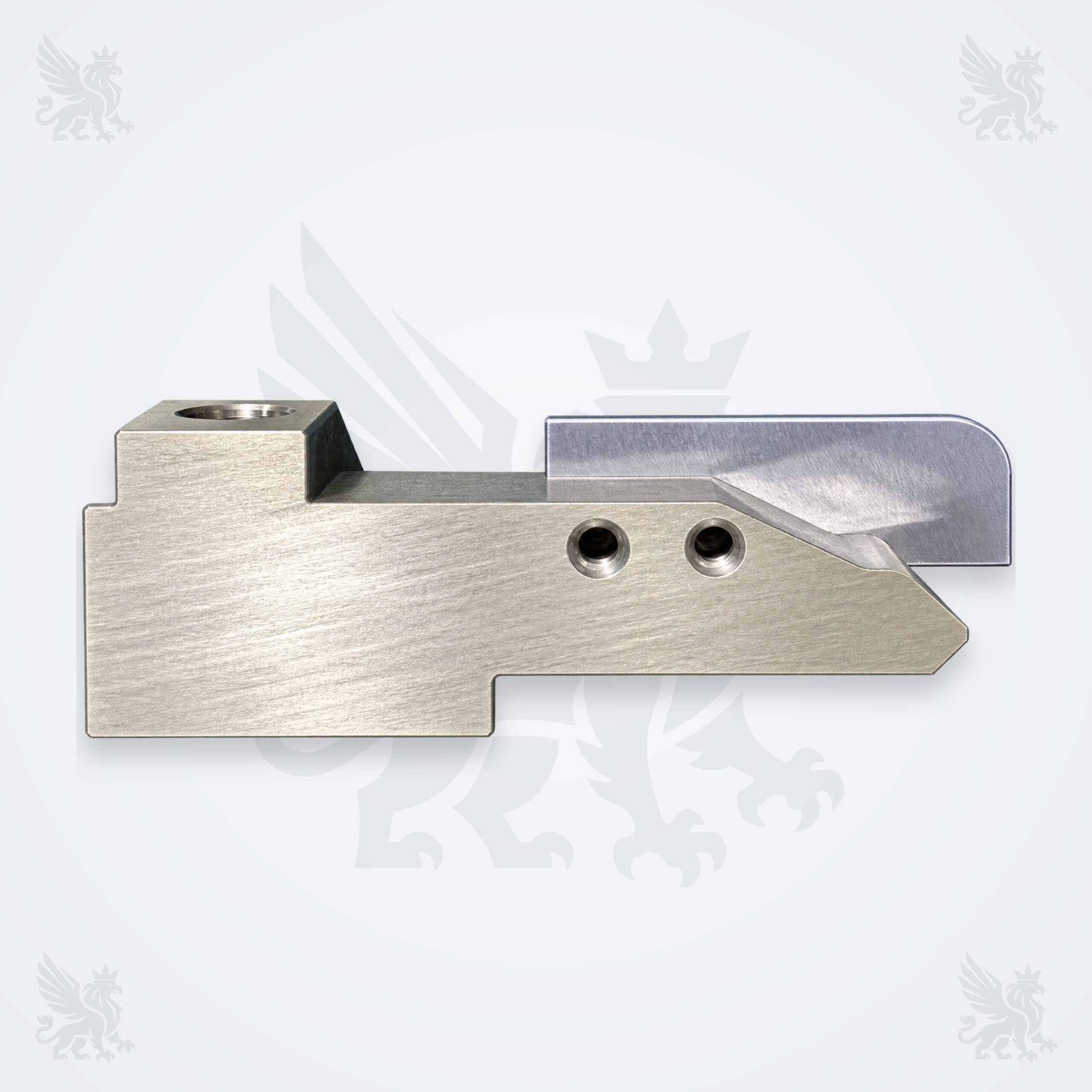

نازل کشش پود ماشین بافندگی سولزر L5400 کد 1265002.2

نازل کشش پود 1265002.2 چیست؟

نازل کشش پود یکی از اجزای پنوماتیک سمت دریافت پود در ماشین بافندگی ایرجت است. پژوهش فنی منتشرشده درباره نازل‌های کشش توضیح می‌دهد که جریان هوای داخل این قطعه نیروی لازم برای گرفتن و کشیدن انتهای نخ پود را ایجاد می‌کند. مقدار نیروی کشش به هندسه مسیر داخلی، وضعیت دهانه و شرایط هوای ورودی وابسته است.

این قطعه با نازل اصلی یا نازل‌های کمکی روی دفتین یکسان نیست. وظیفه آن در انتهای مسیر پودگذاری انجام می‌شود و با اجزایی مانند شیر نازل کشش، شیلنگ و فیتینگ هوا، حسگر رسیدن پود، شانه پروفیلی و سامانه برش پود ارتباط عملکردی دارد.

نقش قطعه در چرخه پودگذاری


• دریافت انتهای پودی که از عرض بافت عبور کرده و به سمت مقابل رسیده است.

• اعمال نیروی کشش به انتهای پود برای کاهش شل‌شدگی و کمک به پایداری آن تا تکمیل چرخه.

• همکاری با حسگر رسیدن پود، شیر پنوماتیک و تنظیمات زمان‌بندی ماشین.

• در برخی آرایش‌های ایرجت، کمک به هدایت یا تخلیه انتهای آزاد پود پس از برش؛ عملکرد دقیق باید با دفترچه همان سریال کنترل شود.


تنظیم نادرست فشار یا زمان دمش می‌تواند هم کشش پود را ناکافی کند و هم مصرف هوای فشرده را افزایش دهد؛ بنابراین مقادیر تنظیمی باید فقط از دفترچه تعمیر و نگهداری ماشین نصب‌شده برداشته شوند.

جدول سازگاری ماشین

روش شناسایی نسخه صحیح


• کد کامل 1265002.2 در Parts Book، سابقه سفارش یا برچسب قطعه کنترل شود.

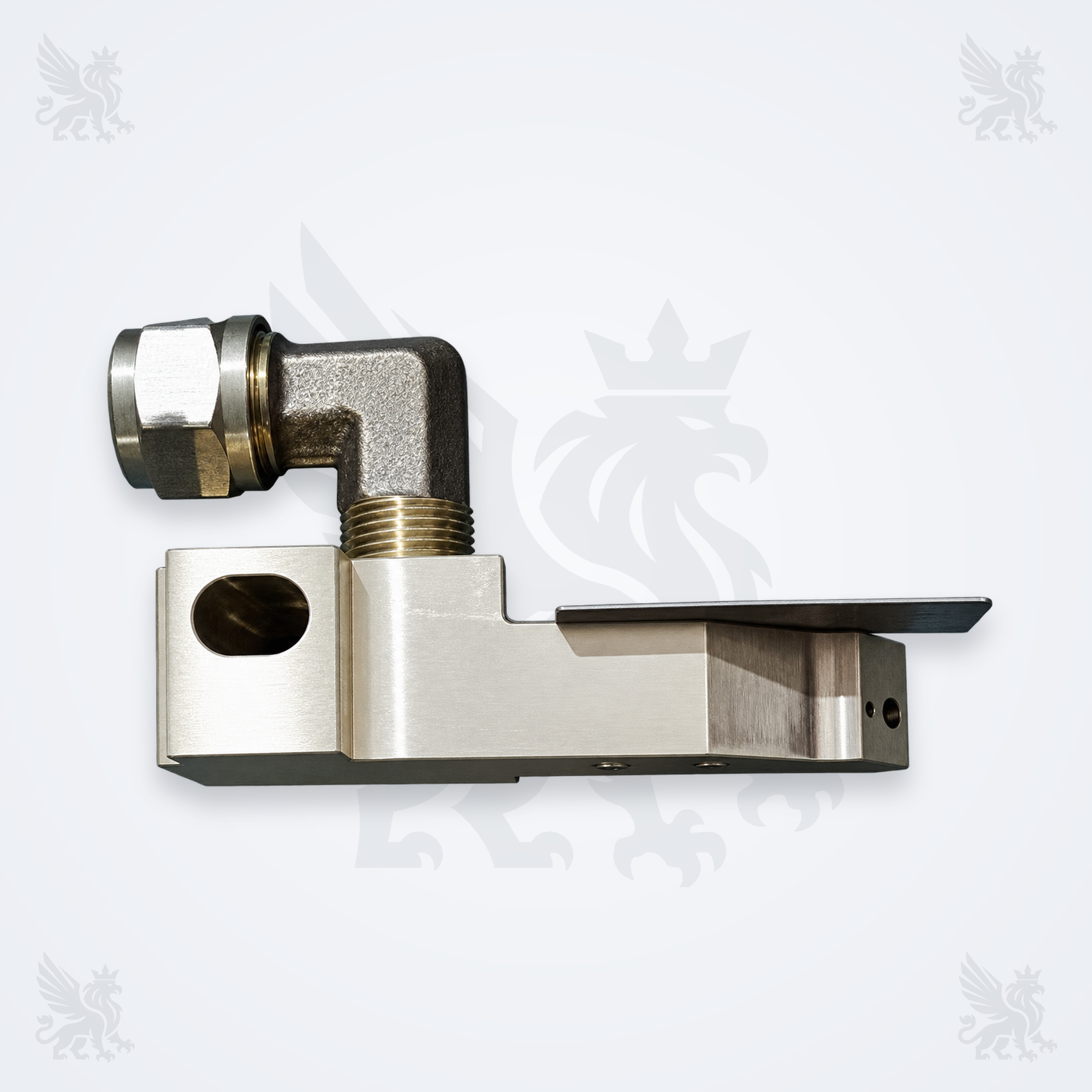

• جهت زانویی و نوع فیتینگ پنوماتیک، قطر اتصال و محل ورود هوا با نمونه مقایسه شود.

• فرم و طول بدنه، سوراخ نصب جانبی، سوراخ‌های انتهایی و سطح نشیمن اندازه‌گیری شوند.

• شکل، طول و زاویه تیغه یا راهنمای نازک بالایی و وضعیت دهانه انتهایی کنترل شود.

• سمت نصب، شماره سریال L5400، عرض ماشین و ریویژن مجموعه پودگذاری ثبت شود.

• عکس واضح از رو، پشت، پهلو، فیتینگ، دهانه و محل نصب روی ماشین همراه استعلام ارسال شود.


نشانه‌های نیاز به بازدید یا تعویض


• شل ماندن انتهای پود، کشش ناپایدار یا افزایش عیوب مرتبط با رسیدن پود در سمت دریافت.

• آلودگی، پرز، روغن یا انسداد در دهانه و مسیر داخلی نازل.

• نشتی هوا از فیتینگ، رزوه یا محل اتصال شیلنگ و افت محسوس عملکرد.

• خم‌شدگی، ترک، لب‌پریدگی، سایش یا تغییر موقعیت تیغه راهنمای بالایی.

• آسیب دهانه، پلیسه، برخورد مکانیکی یا تغییر جهت بدنه نسبت به مسیر پود.

• افزایش مصرف هوای فشرده یا نیاز غیرعادی به بالا بردن فشار برای حفظ عملکرد قبلی.


راهنمای نصب و نگهداری بر مبنای رویه دفترچه ماشین


• ماشین و هوای فشرده را مطابق روش قفل و برچسب‌گذاری دفترچه متوقف و فشار باقیمانده مدار را تخلیه کنید.

• پیش از بازکردن، جهت بدنه، مسیر شیلنگ، موقعیت فیتینگ و زاویه تیغه راهنما را عکس‌برداری و علامت‌گذاری کنید.

• دهانه را با سیم سخت، مته یا ابزار ساینده تمیز نکنید و قطر مسیر داخلی را تغییر ندهید.

• تیغه نازک را خم، سنباده یا سوراخ‌کاری نکنید و برای جا زدن قطعه نامنطبق به بدنه نیرو وارد نکنید.

• روش و ماده تمیزکاری، فشار کاری، زمان دمش، زاویه نصب، لقی و گشتاور بست‌ها فقط از دفترچه همان سریال L5400 گرفته شود.

• پس از نصب، نشتی اتصال هوا و آزاد بودن مسیر بررسی و آزمون ابتدا با روش ایمن توصیه‌شده سازنده و سپس در سرعت کنترل‌شده انجام شود.

• نتیجه آزمون، فشار ثبت‌شده ماشین، عیب اولیه و وضعیت شیر، شیلنگ و حسگر در سوابق نگهداری ثبت شود.


در جست‌وجوی عمومی این محصول، نسخه رسمی و آزادِ دفترچه تعمیر و نگهداری L5400 که کد 1265002.2 و مقادیر دقیق تنظیم را نشان دهد در دسترس نبود. به همین دلیل از درج عدد حدسی برای فشار، زمان‌بندی، فاصله یا گشتاور خودداری شده است.

برای مقادیر کارخانه‌ای باید دفترچه مختص سریال ماشین، Parts Book یا پشتیبانی رسمی Sulzer/Sultex در Itema استفاده شود؛ وب‌سایت رسمی Itema نیز مسیر جداگانه‌ای برای سفارش و پشتیبانی ماشین‌های Sulzer–Sultex معرفی می‌کند.

اطلاعات لازم برای استعلام و سفارش


• کد کامل 1265002.2 و تصویر صفحه Parts Book یا سابقه سفارش قبلی.

• مدل Sulzer L5400، شماره سریال، سال ساخت، عرض بافت و ریویژن مجموعه پودگذاری.

• عکس چندزاویه از قطعه و محل نصب، به‌ویژه دهانه، تیغه، فیتینگ و سوراخ‌های نصب.

• ابعاد کلی، فاصله سوراخ‌ها، نوع و قطر فیتینگ و جهت زانویی.

• شرح عیب و نتیجه بررسی شیر، شیلنگ، حسگر پود، فشار هوا و اجزای مجاور.


پرسش‌های متداول

منابع و وضعیت شواهد

عملکرد عمومی نازل کشش پود و وابستگی آن به هندسه داخلی و جریان هوای فشرده از مقاله فنی داوری‌شده MATEC استخراج شده است. مسیر پشتیبانی قطعات و ماشین‌های Sulzer–Sultex از منابع رسمی Itema گرفته شده است. سازگاری دقیق کد 1265002.2 با L5400 بر پایه تأیید کارشناسان فنی فراتکس پارتس منتشر می‌شود.

منابع عمومی زیر جایگزین دفترچه تعمیر و نگهداری یا Parts Book سریال مشخص ماشین نیستند. برای فشار، زمان‌بندی، فاصله، گشتاور و ترتیب عملیات، سند همان ماشین ملاک نهایی است.
