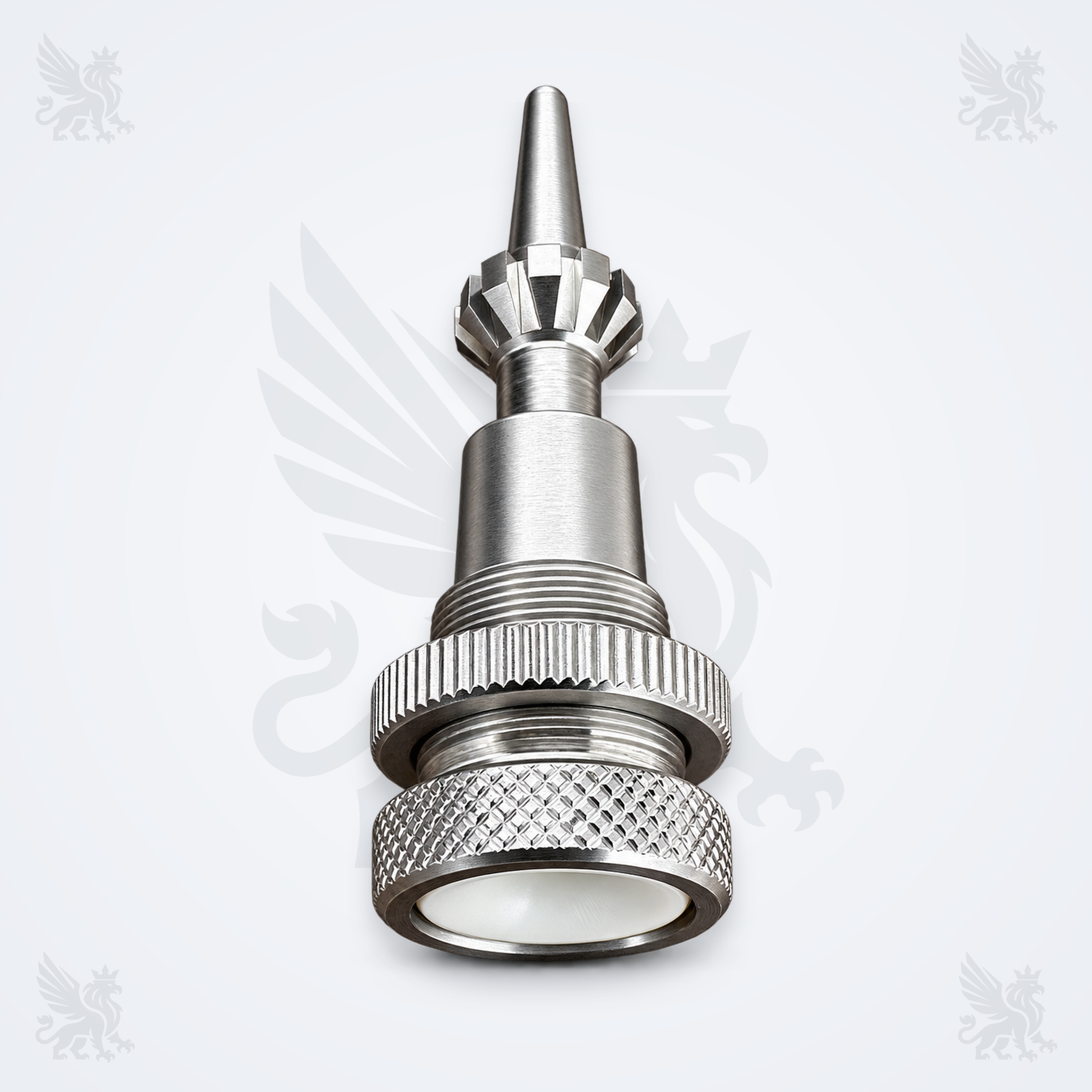

سوزن نازل اصلی ۱ میلیمتر کد J3103AE03 قطعهای دقیق از مجموعه نازل اصلی ماشین بافندگی ایرجت است. این قطعه برای Sulzer L5400 و ماشینهای تویوتا JAT600، JAT610 و JAT710 به کار میرود.
اصلاح مهم: قطر این نسخه ۱ میلیمتر است. تصویر و شناسایی ظاهری با صفحه داخلی سوزن نازل اصلی کد 956802592 تطبیق داده شده و سازگاری مدلها بر پایه تأیید کارشناسان فنی فراتکس پارتس ثبت شده است.
| مشخصه | اطلاعات فنی تکمیلشده |
|---|
| نام فارسی | سوزن نازل اصلی ۱ میلیمتر ماشین بافندگی ایرجت |
| نام انگلیسی | 1 mm Main Nozzle Needle / Main Nozzle Pin |
| کد کاتالوگی اعلامشده | J3103AE03 |
| کد مرجع تصویر فراتکس | 956802592 / 956.802.592 |
| قطر سوزن/نازل | ۱ میلیمتر — مطابق تأیید کارشناسان فنی فراتکس پارتس |
| ماشینهای سازگار | Sulzer L5400، Toyota JAT600، Toyota JAT610 و Toyota JAT710 |
| سامانه مرتبط | مجموعه نازل اصلی در سامانه پودگذاری ایرجت |
| نوع قطعه | سوزن یا پین داخلی نازل اصلی؛ نازل کامل نیست |
| ویژگیهای شناسایی | نوک باریک مخروطی، تاج شیاردار/پرهای، بدنه استوانهای، بخش رزوهدار و دو رینگ آجدار با بافتهای متفاوت |
| معیار سفارش | قطر ۱ میلیمتر، کدها، فرم نوک، تعداد شیارها، رزوه، طول، قطر شانه، مدل و سریال ماشین و نمونه قبلی |
سوزن نازل اصلی ۱ میلیمتر چیست؟
این کالا سوزن یا پین داخلی مجموعه نازل اصلی است و نباید با نازل کامل، لوله شتابدهنده یا سابنازل اشتباه شود. در نازل اصلی ماشین ایرجت، جریان هوای فشرده از مجرای حلقوی اطراف سوزن عبور میکند، در ناحیه گلوگاه شتاب میگیرد و نخ پود را به داخل لوله شتابدهنده میکشد. به همین دلیل، قطر و شکل نوک سوزن، موقعیت آن نسبت به بدنه و یکنواختی شیارهای هدایت هوا بر رفتار جریان اثر میگذارند.
پژوهشهای تخصصی درباره نازل اصلی ماشین ایرجت نیز نشان میدهند که هندسه هسته یا سوزن نازل و قطر داخلی از پارامترهای مؤثر بر میدان جریان هستند. بنابراین نسخه ۱ میلیمتر نباید فقط بر اساس شباهت ظاهری با سایزهای دیگر جایگزین شود.
کارکرد در سامانه پودگذاری
- ایجاد مسیر هممحور برای ورود و هدایت نخ پود در ابتدای مجموعه نازل اصلی.
- مشارکت در شکلگیری گلوگاه و مجرای حلقوی عبور هوای فشرده داخل نازل.
- کمک به یکنواخت شدن جریان بهوسیله تاج شیاردار پیرامون سوزن.
- اثرگذاری بر مکش اولیه نخ و شتابگیری آن در لوله نازل اصلی.
- همکاری عملکردی با شیر نازل اصلی، تنظیم فشار، فیدر پود، لوله شتابدهنده، سابنازلها و حسگر رسیدن پود.
جدول سازگاری تأییدشده
| ماشین | وضعیت | مبنای اعلام | کنترل نهایی |
|---|
| Sulzer L5400 | تأییدشده | صفحه داخلی کد 956802592 و تأیید کارشناسان فراتکس پارتس | قطر ۱ میلیمتر، رزوه، ابعاد، سریال و نمونه |
| Toyota JAT600 | تأییدشده | تأیید کارشناسان فنی فراتکس پارتس | کد کاتالوگی، قطر، رزوه، مجموعه نازل و سریال |
| Toyota JAT610 | تأییدشده | تأیید کارشناسان فنی فراتکس پارتس | کد کاتالوگی، قطر، رزوه، مجموعه نازل و سریال |
| Toyota JAT710 | تأییدشده | تأیید کارشناسان فنی فراتکس پارتس | کد کاتالوگی، قطر، رزوه، مجموعه نازل و سریال |
هشدار تطبیق: کد J3103AE03 در این صفحه بهعنوان کد کاتالوگی اعلامشده حفظ شده و کد 956802592 شناسه صفحه تصویر مرجع فراتکس است. هنگام سفارش، ثبت هر دو شناسه همراه با قطر ۱ میلیمتر و نمونه قبلی، احتمال خطا را کاهش میدهد.
روش تشخیص نمونه صحیح
- قطر ۱ میلیمتر با ابزار مناسب یا گیج تأیید شود؛ اندازهگیری خشن میتواند به نوک دقیق آسیب بزند.
- شکل مخروطی نوک، تعداد و فرم شیارهای تاج، طول بدنه و قطر شانه با نمونه قبلی مقایسه شود.
- قطر، گام و طول رزوه و همچنین محل توقف رینگ آجدار کنترل شود.
- بافت آج مستقیم رینگ بالایی و آج ضربدری رینگ پایینی با تصویر مرجع تطبیق داده شود.
- کد J3103AE03، کد 956802592، مدل ماشین و محل نصب در Parts Book یا سابقه تعمیر ثبت شود.
- در مجموعههای چندرنگ، شماره کانال یا موقعیت نازل نیز همراه سفارش اعلام شود.
علائم احتمالی خرابی یا فرسودگی
- لبپریدگی، پلیسه، خراش عمیق یا تغییر شکل در نوک و مسیر تماس نخ.
- گرفتگی شیارهای هدایت هوا با پرز، روغن یا آلودگی فشرده.
- آسیب رزوه، لقشدن رینگها یا قرار نگرفتن کامل قطعه در نشیمن.
- دشواری غیرعادی در نخکشی، بیثباتی مکش اولیه یا افزایش توقف پود پس از رد عوامل دیگر.
- افزایش مصرف هوا یا نیاز به بالا بردن فشار برای حفظ عملکرد قبلی.
- تغییر رنگ ناشی از خوردگی، رطوبت یا کیفیت نامناسب هوای فشرده.
راهنمای نصب و نگهداری مطابق رویه دفترچه ماشین
- ماشین، برق و هوای فشرده را مطابق دستور ایمنی دفترچه همان سریال ایزوله و فشار باقیمانده مدار را تخلیه کنید.
- پیش از بازکردن، موقعیت سوزن، عمق نشستن، ترتیب رینگها و جهت اجزای مجموعه را عکسبرداری کنید.
- نوک، مجرا، شیارهای تاج، رزوه، نشیمن و قطعات مقابل را زیر نور مناسب بررسی کنید.
- برای تمیزکاری از سیم، مته، سوزن سخت یا ابزار ساینده استفاده نکنید و قطر ۱ میلیمتر را تغییر ندهید.
- نوک، رزوه و سطوح دقیق را سنباده یا پولیش نکنید و برای جا زدن قطعه نامنطبق نیرو وارد نکنید.
- گشتاور، عمق نصب، فاصله سوزن تا لوله، فشار و زمان دمش فقط از دفترچه و Parts Book همان ماشین گرفته شود.
- پس از نصب، نشتی و آزادی مسیر کنترل و آزمون ابتدا در وضعیت ایمن و سرعت کنترلشده انجام شود.
اطلاعات لازم برای استعلام و سفارش
- کد J3103AE03 و کد مرجع 956802592 / 956.802.592.
- قطر دقیق ۱ میلیمتر و عکس واضح از نوک، تاج شیاردار، رزوه و رینگهای آجدار.
- مدل و سریال ماشین، سال ساخت، عرض ماشین، تعداد رنگ و ریویژن مجموعه نازل.
- طول کلی، قطر بدنه و شانه، قطر و گام رزوه و محل نصب.
- تصویر صفحه Parts Book یا سابقه سفارش و تعمیر قبلی.
