این قطعه در صفحه مرجع با نام Weft Selector Drive Shaft، کد 2302014 و مدل گزارش‌شده Vamatex C401 معرفی شده است. برای سفارش، کد قطعه، فرم سرمحور، طول و قطر شفت و جهت نصب را با نمونه موجود در ماشین مقایسه کنید.
| مشخصه | اطلاعات قطعه |
|---|---|
| نام فارسی | محور محرک انتخابگر پود |
| نام انگلیسی | Weft Selector Drive Shaft |
| کد فنی | 2302014 |
| نوع قطعه | Rapier Loom Parts / قطعات ماشین بافندگی ریپیر |
| ماشین گزارش‌شده | Vamatex C401 |
| وظیفه کلی | انتقال حرکت به مجموعه انتخابگر پود؛ جزئیات زمان‌بندی و تنظیم باید از راهنمای همان ماشین تعیین شود. |
| معیار سفارش | کد، طول و قطر، پروفایل سرمحور شیاردار، پله‌ها، جهت نصب، شماره سریال و Parts Book. |

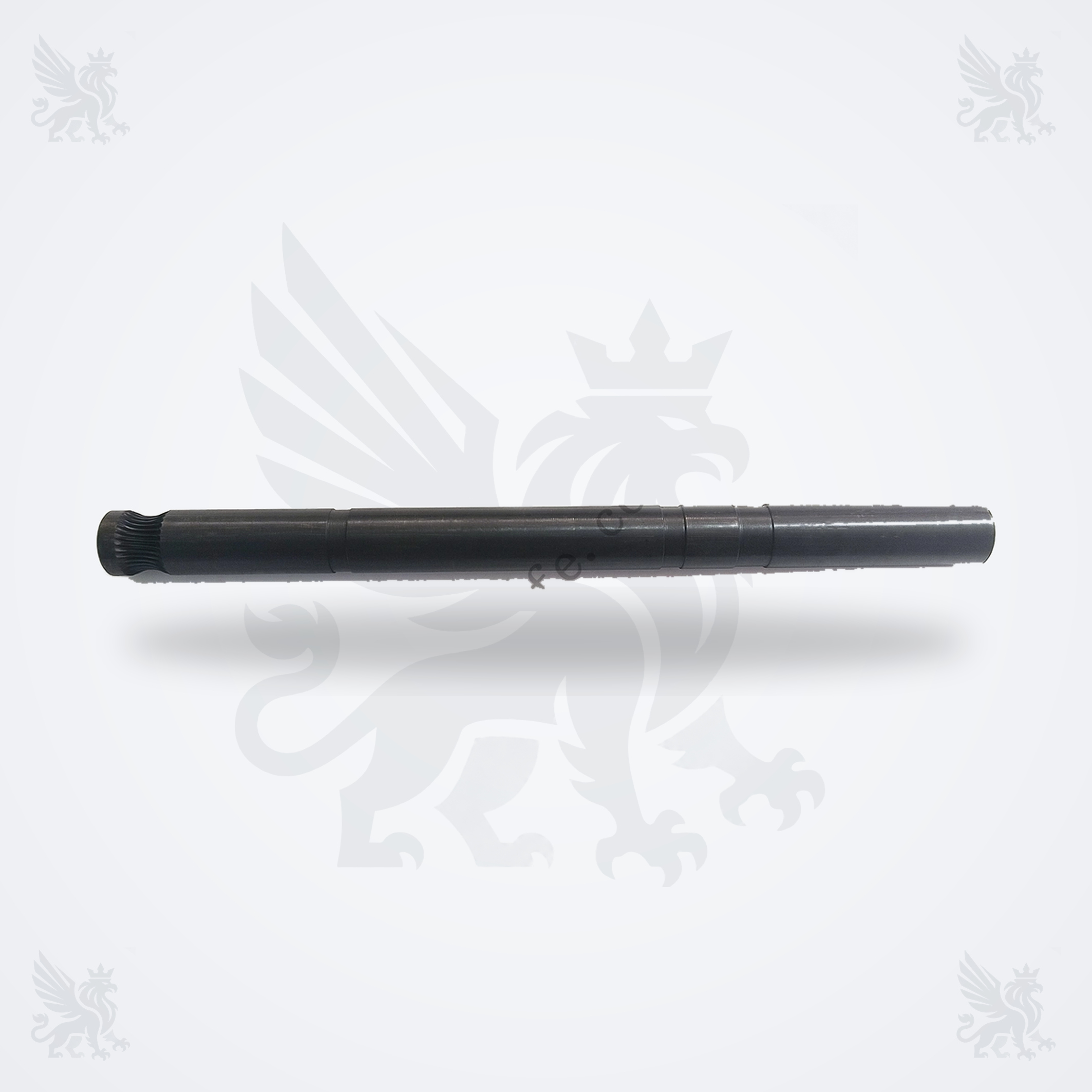

محور محرک انتخابگر پود یا Weft Selector Drive Shaft یک شفت مکانیکی برای انتقال حرکت به مجموعه انتخابگر پود در ماشین بافندگی است. این قطعه در تصویر مرجع بدنه‌ای استوانه‌ای، بخش‌های پله‌ای و یک سرمحور شیاردار دارد. اندازه و فرم واقعی هر بخش باید با قطعه بازشده از ماشین و مدارک فنی تطبیق داده شود.
این شفت حرکت چرخشی را میان اجزای محرک و مجموعه انتخابگر پود منتقل می‌کند. سرمحور شیاردار، پله‌های شفت، بوش‌ها یا یاتاقان‌های نشیمن، کوپلینگ‌ها، چرخ‌دنده‌ها و قطعات نگهدارنده باید با هم بررسی شوند؛ خرابی یکی از این اجزا می‌تواند به شفت فشار جانبی یا لقی وارد کند.
جزئیات زمان‌بندی، مقدار لقی، روان‌کاری و تنظیم به نسخه دفترچه سرویس ماشین وابسته است و بدون سند فنی نباید عددی برای آن فرض شود.
| مدل | وضعیت | بررسی پیش از سفارش |
|---|---|---|
| Vamatex C401 | مدل گزارش‌شده در صفحه مرجع | پلاک ماشین، سریال، کد 2302014، ابعاد، سرمحور و Parts Book کنترل شود. |
| سایر مدل‌ها | نیازمند بررسی | اشتراک خانواده ماشین به‌تنهایی برای نصب قطعه کافی نیست. |
| نتیجه تطبیق | جایگزینی مستقیم تأیید نشده است. | |
سایش یا لب‌پریدگی شیارها، تاب‌برداشتگی، خط و خش عمیق روی نشیمن‌ها، خوردگی پله‌ها، لقی در کوپلینگ، صدای غیرعادی، ارتعاش یا اختلال در انتخاب پود، دلیل مناسبی برای توقف و بررسی مجموعه هستند.
این نشانه‌ها به‌تنهایی خرابی شفت را ثابت نمی‌کنند؛ بوش‌ها، یاتاقان‌ها، کوپلینگ، نگهدارنده‌ها و قطعات محرک مجاور نیز باید بررسی شوند.
کد 2302014، مدل کامل Vamatex C401، شماره سریال ماشین، تعداد موردنیاز، طول و قطرهای اندازه‌گیری‌شده، تعداد شیارهای سرمحور و تصاویر واضح از قطعه و محل نصب را ارسال کنید. این اطلاعات بررسی فنی و انتخاب قطعه هم‌شکل را سریع‌تر می‌کند.
کد فنی گزارش‌شده برای این محور محرک انتخابگر پود 2302014 است.
خیر. صفحه مرجع مدل C401 را گزارش می‌کند و برای مدل‌های دیگر باید کد، ابعاد، سرمحور و Parts Book جداگانه بررسی شود.
خیر. بوش، یاتاقان، کوپلینگ، قطعات نگهدارنده و اجزای محرک مجاور نیز باید بررسی شوند.
کد قطعه، مدل و سریال ماشین، تعداد، اندازه‌های اصلی و تصاویر واضح از شفت و محل نصب را برای فراتکس پارتس ارسال کنید.
برای بررسی موجودی و قیمت، عبارت Vamatex C401 Weft Selector Drive Shaft 2302014 را همراه با تصویر قطعه و شماره سریال ماشین برای فراتکس پارتس ارسال کنید.
یادداشت فنی: در بررسی منابع عمومی، Parts Book رسمی و قابل استنادی برای تأیید ابعاد، جنس و جانشینی مستقیم این کد پیدا نشد؛ بنابراین مشخصات سفارش باید با نمونه واقعی و مدارک همان ماشین کنترل شود.
