این مجموعه در صفحه مرجع با نام Cutter Assembly LH، کد 80541 و مدل گزارش‌شده Vamatex C401 Panter SM93 معرفی شده است. برای سفارش، جهت LH، فرم بازو و صفحات، غلطک‌ها، فنر و محل‌های نصب را با نمونه موجود در ماشین مقایسه کنید.
| مشخصه | اطلاعات قطعه |
|---|---|
| نام فارسی | مجموعه کاتر چپ |
| نام انگلیسی | Cutter Assembly LH |
| کد فنی | 80541 |
| نوع قطعه | Rapier Loom Parts / قطعات ماشین بافندگی ریپیر |
| ماشین گزارش‌شده | Vamatex C401 Panter SM93 |
| وظیفه کلی | کار در مجموعه برش پود یا مکانیزم کاتر؛ حرکت و تنظیم دقیق باید از راهنمای همان ماشین تعیین شود. |
| معیار سفارش | کد، جهت LH، فرم صفحات و بازو، غلطک‌ها، فنر، محل‌های نصب، شماره سریال و Parts Book. |

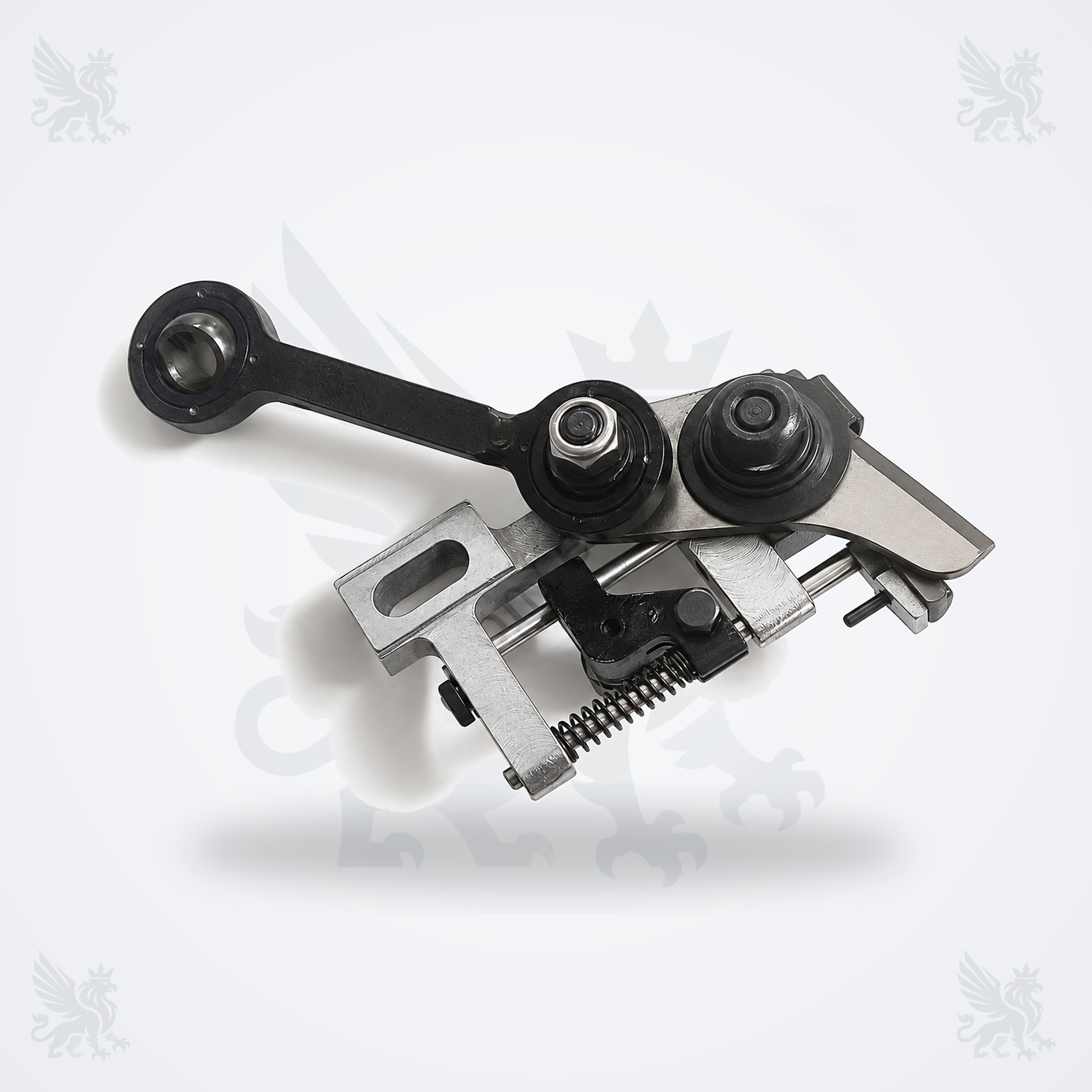

مجموعه کاتر چپ یا Cutter Assembly LH یک مجموعه مکانیکی چندبخشی در ناحیه برش ماشین بافندگی است. تصویر مرجع بازویی، صفحات فلزی، غلطک‌ها، قطعات محوری و فنر را نشان می‌دهد. عبارت LH در نام قطعه، پیکربندی سمت چپ گزارش‌شده برای مجموعه را مشخص می‌کند و باید با سمت نصب ماشین تطبیق داده شود.
مجموعه کاتر در هماهنگی حرکت قطعات برش و نگهداری اجزای متحرک نقش دارد. بازو، صفحات راهنما، غلطک‌ها، فنر، پین‌ها و بست‌ها باید به‌عنوان یک مجموعه بررسی شوند؛ لقی یا تغییر وضعیت هر جزء می‌تواند مسیر حرکت و تماس قطعات برش را تغییر دهد.
زمان‌بندی، مقدار لقی، فشار فنر و تنظیم نهایی به نسخه دفترچه سرویس ماشین وابسته است و بدون سند فنی نباید عددی برای آن فرض شود.
| مدل | وضعیت | بررسی پیش از سفارش |
|---|---|---|
| Vamatex C401 Panter SM93 | مدل گزارش‌شده در صفحه مرجع | پلاک ماشین، سریال، کد 80541، جهت LH، فرم اجزا و Parts Book کنترل شود. |
| سایر مدل‌ها | نیازمند بررسی | اشتراک خانواده ماشین به‌تنهایی برای نصب این مجموعه کافی نیست. |
| نتیجه تطبیق | جایگزینی مستقیم تأیید نشده است. | |
سایش غلطک‌ها یا پین‌ها، تاب‌برداشتگی صفحات، ترک یا شکستگی بازو، کشیدگی یا تغییر شکل فنر، لقی اتصال‌ها، تماس نامتقارن، صدای غیرعادی و اختلال در برش پود، دلیل مناسبی برای توقف و بررسی مجموعه هستند.
این نشانه‌ها به‌تنهایی خرابی مجموعه کاتر را ثابت نمی‌کنند؛ تیغه‌ها، نشیمن‌ها، قطعات محرک، پین‌ها و بست‌های مجاور نیز باید بررسی شوند.
کد 80541، مدل کامل Vamatex C401 Panter SM93، شماره سریال ماشین، تعداد موردنیاز، سمت نصب، اندازه‌های اصلی صفحات و تصاویر واضح از مجموعه و محل نصب را ارسال کنید. این اطلاعات بررسی فنی و انتخاب مجموعه هم‌شکل را سریع‌تر می‌کند.
کد فنی گزارش‌شده برای مجموعه کاتر چپ 80541 است.
خیر. صفحه مرجع مدل C401 Panter SM93 را گزارش می‌کند و مدل‌های دیگر به بررسی جداگانه کد، جهت LH، هندسه و Parts Book نیاز دارند.
خیر. تیغه، پین، فنر، غلطک، نشیمن و قطعات محرک مجاور نیز باید بررسی شوند و علت اصلی پیش از تعویض مشخص شود.
کد قطعه، مدل و سریال ماشین، سمت نصب، تعداد، اندازه‌های اصلی و تصاویر واضح از مجموعه و محل نصب را برای فراتکس پارتس ارسال کنید.
برای بررسی موجودی و قیمت، عبارت Vamatex C401 Panter SM93 Cutter Assembly LH 80541 را همراه با تصویر مجموعه و شماره سریال ماشین برای فراتکس پارتس ارسال کنید.
یادداشت فنی: در بررسی منابع عمومی، Parts Book رسمی و قابل استنادی برای تأیید ابعاد، جنس و جانشینی مستقیم این کد پیدا نشد؛ بنابراین مشخصات سفارش باید با نمونه واقعی و مدارک همان ماشین کنترل شود.
